NX102-1020 أومرون سيسمك NX1 صحيفة البيانات والدليل الفني

NX102-1020 وحدة المعالجة المركزية المعيارية من سلسلة Omron Sysmac NX1

Omron

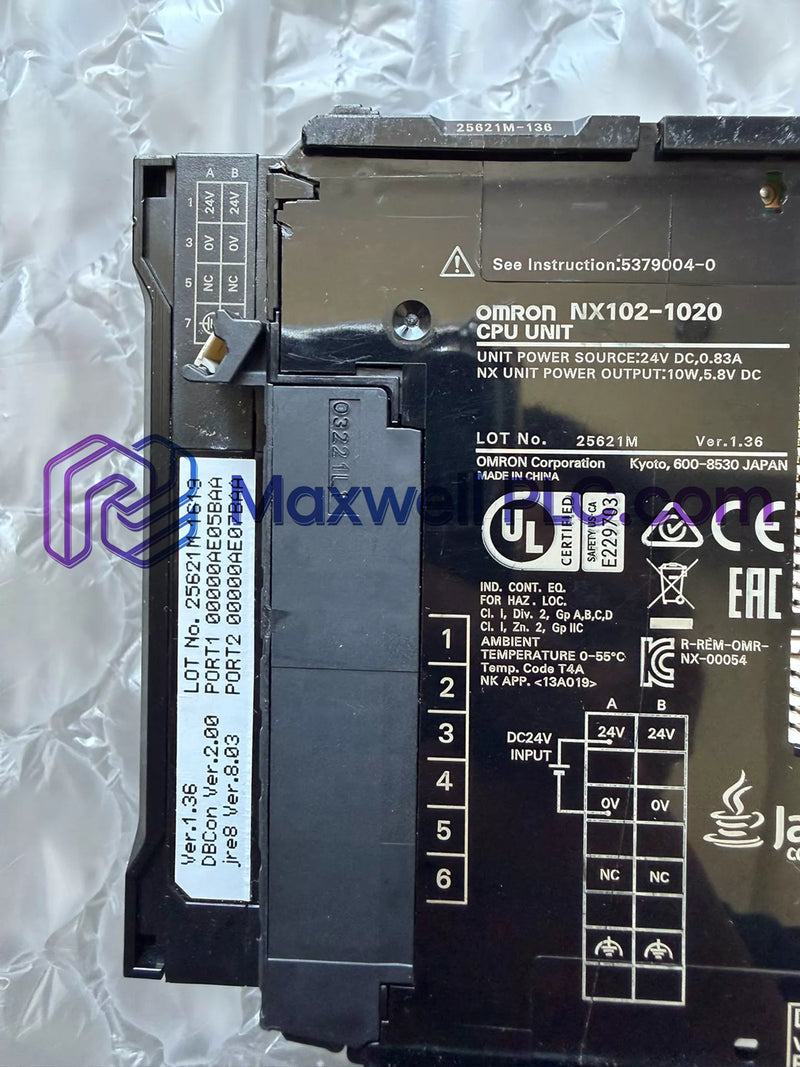

NX102-1020 وحدة المعالجة المركزية المعيارية من سلسلة Omron Sysmac NX1

SKU: NX102-1020

متوفر في المخزون

الأبعاد: 10 سم × 6.6 سم × 10 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة ووحدات التحكم المنطقي المبرمج (PLC), أومرون, كل المنتجات, وحدات التحكم والمعالجة المركزية (CPUs) من Omron PLC

العلامات : Automation Controllers, Industrial CPU Modules, Omron Sysmac NX Series, Programmable Logic Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل جهاز Omron NX102-1020، والمصنف أيضًا باسم وحدة المعالجة المركزية المعيارية NX102-1020 Sysmac NX1، كمكون أجهزة مخصص لمزامنة الحركة متعددة المحاور وتنفيذ التحكم التسلسلي ضمن شبكات التشغيل الآلي EtherCAT وEtherNet/IP.

الهندسة المعمارية وتكوين النظام

هندسة السلسلة: منصة وحدة تحكم الماكينة المدمجة Sysmac NX1
سعة التحكم في المحاور: محورين حركة متزامنين، 4 محاور PTP، ما يصل إلى 15 محورًا إجمالًا بما في ذلك القنوات الافتراضية
تخصيص الذاكرة: سعة برنامج المستخدم 5 ميجابايت، ذاكرة المتغيرات 33.5 ميجابايت
حدود توسيع التوسع: ما يصل إلى 32 وحدة توسيع دخل/خرج مباشرة NX عبر ناقل الدخل/الخرج الداخلي NX
اتصال العقدة: تكامل مباشر لما يصل إلى 64 عقدة دخل/خرج عن بعد عبر منافذ ناقل المجال القياسية

الخصائص الكهربائية والبيئية

المعلمة	المواصفات
النموذج	NX102-1020
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.55 كجم
وزن الشحن	2.00 كجم
أبعاد الشحن	10.0 سم × 6.6 سم × 10.0 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	12.5 واط اسمي
وقت دورة المهمة الأساسية	1 مللي ثانية
منافذ الشبكة	EtherCAT Master, EtherNet/IP, Ethernet TCP/IP, USB
واجهات تسلسلية	RS-232C, RS-422, RS-485 (عبر وحدات اختيارية)
دعم البروتوكولات	اتصال قاعدة بيانات، تحكم في الحركة، OPC-UA، تحكم في الموضع

المعالجة الحتمية عالية السرعة وتنفيذ الشبكة

تستفيد وحدة المعالجة المركزية من إمكانيات EtherNet/IP وEtherCAT الرئيسية الحتمية لدفع سرعة اتصال اللوحة الخلفية عالية السرعة عبر الوحدات المتصلة. تتيح كثافة الإدخال/الإخراج المدمجة المتدرجة مزامنة الأجهزة بسلاسة، بينما يضمن توافق فلاش البرامج الثابتة تعيينًا مستقرًا للمتغيرات عبر الأنظمة الأساسية أثناء معاملات قاعدة البيانات في الوقت الفعلي واتصال OPC-UA.

محتويات العبوة

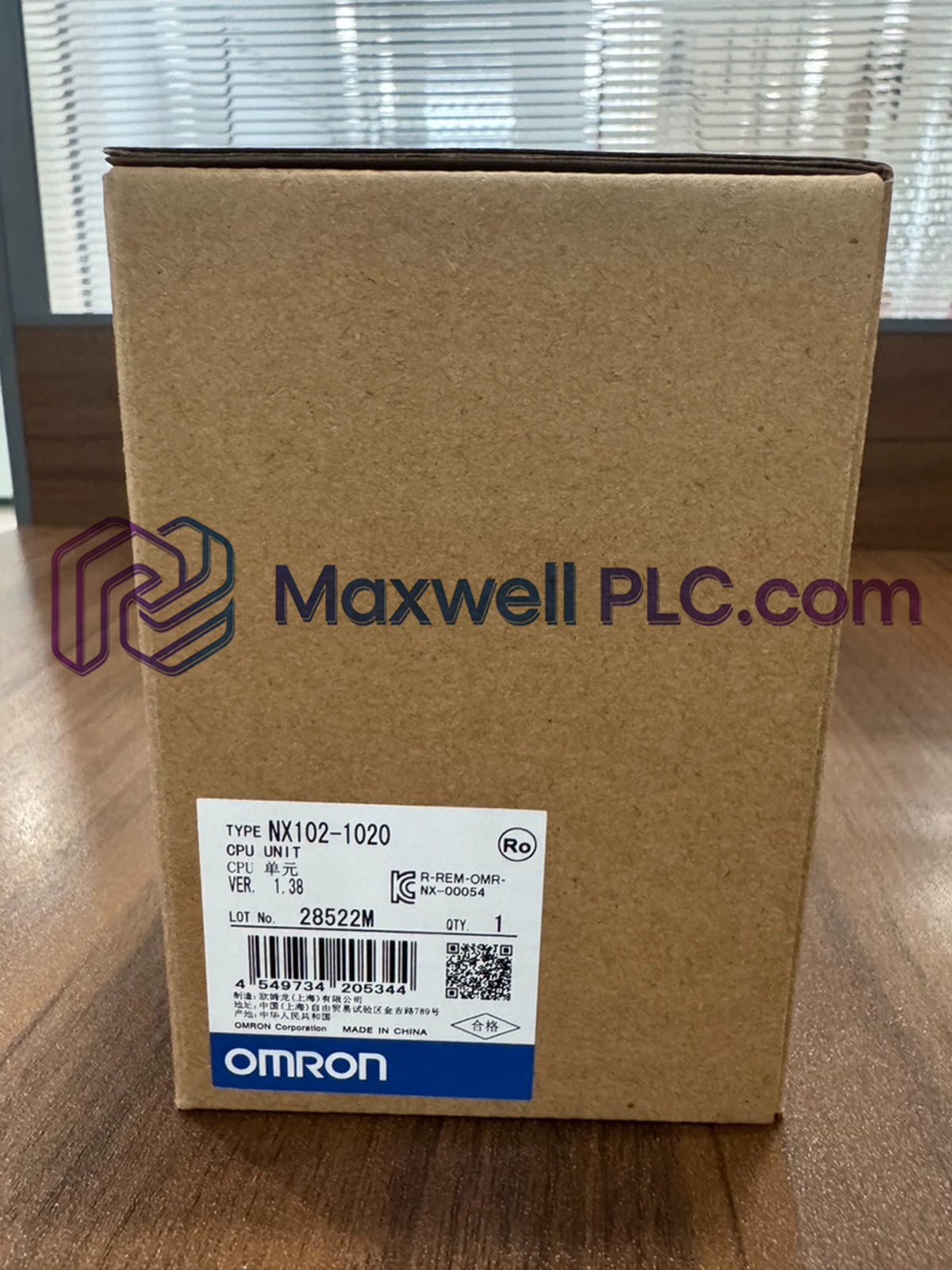

1 × وحدة معالجة مركزية معيارية من طراز Omron NX102-1020 Sysmac NX1
1 × لوحة غطاء طرفية للجانب الأيمن (NX-END02)
1 × مجموعة كتلة طرفية لمدخل مصدر الطاقة 24 VDC

قواعد تركيب الحاوية وتوصيل الأسلاك بالخزانة

تجميع سكة DIN: قم بتركيب الوحدة على سكة DIN متماثلة قياسية مقاس 35 مم، مع الحفاظ على خلوص رأسي لا يقل عن 30 مم لتدفق الهواء.
إنهاء خط الناقل: قم بتأمين الغطاء الطرفي (NX-END02) على وحدة التوسعة الأبعد إلى اليمين لتأسيس استمرارية اللوحة الخلفية الداخلية.
تأريض الدرع: قم بتأريض كابلات الإيثرنت و EtherCAT المزدوجة الملتوية المحمية من خلال مشابك تأريض منخفضة المعاوقة عند مدخل القناة.
تقييد التبديل السريع: قم بإيقاف تشغيل ناقل 24 VDC الرئيسي قبل توصيل أو فصل شرائح توسيع الدخل/الخرج NX المحلية لمنع تلف ناقل الواجهة.

الأسئلة المتكررة

ما هي بروتوكولات ناقل المجال الأساسية المدعومة أصلاً على المنافذ المادية الرئيسية؟

تدعم منافذ الإيثرنت المتكاملة أصلاً EtherCAT Master وEtherNet/IP وEthernet TCP/IP القياسي واتصالات خادم OPC-UA.
هل يمكن توصيل وحدات توسيع الإدخال/الإخراج من سلسلة NX مباشرة بوحدة المعالجة المركزية؟

نعم، تدعم وحدة المعالجة المركزية التركيب المباشر جنبًا إلى جنب لما يصل إلى 32 وحدة إدخال/إخراج NX محلية عبر واجهة ناقل اللوحة الخلفية NX الداخلية.
هل تدعم وحدة التحكم التبديل السريع لوحدات الإدخال/الإخراج NX المتصلة أثناء التشغيل؟

لا، لا يتم دعم التبديل السريع لوحدات الإدخال/الإخراج المحلية على اللوحة الخلفية لوحدة المعالجة المركزية؛ يجب قطع تيار مصدر الطاقة للنظام قبل الإزالة.
كيف يتم إضافة واجهات الاتصال التسلسلي إلى وحدة التحكم الرئيسية؟

يتم تحقيق إمكانية الاتصال التسلسلي (RS-232C، RS-422، أو RS-485) عن طريق تركيب وحدات اتصال تسلسلية اختيارية من سلسلة NX على الناقل.
ما هو أسرع وقت دورة تنفيذ للمهمة الأساسية الحتمية لحلقات الحركة؟

تقوم وحدة التحكم بتنفيذ برامج المنطق وحلقات التحكم في الحركة المتزامنة بوقت دورة مهمة أساسي يصل إلى 1 مللي ثانية.
ما هي قيود محور الحركة المحددة لتحديد المواقع المؤازر المنسق؟

تدعم الوحدة 15 محورًا إجمالاً كحد أقصى، مصنفة بدقة على أنها محورين متزامنين بالكامل، و 4 محاور PTP، والمحاور الافتراضية المتبقية.
هل يتطلب التكوين البرمجي الخارجي اتصال قاعدة البيانات المؤسسية المباشر؟

تنفذ وحدة التحكم استعلامات SQL مباشرة لقواعد البيانات عبر كتل وظيفية داخلية دون الحاجة إلى خوادم ترجمة وسيطة.
ما هي اعتبارات توافق فلاش البرامج الثابتة التي تنطبق أثناء صيانة النظام؟

يجب أن تتطابق صور البرامج الثابتة مع إصدار المشروع المجمع في Sysmac Studio لمنع توقف التنفيذ أثناء دورات نقل الذاكرة.
