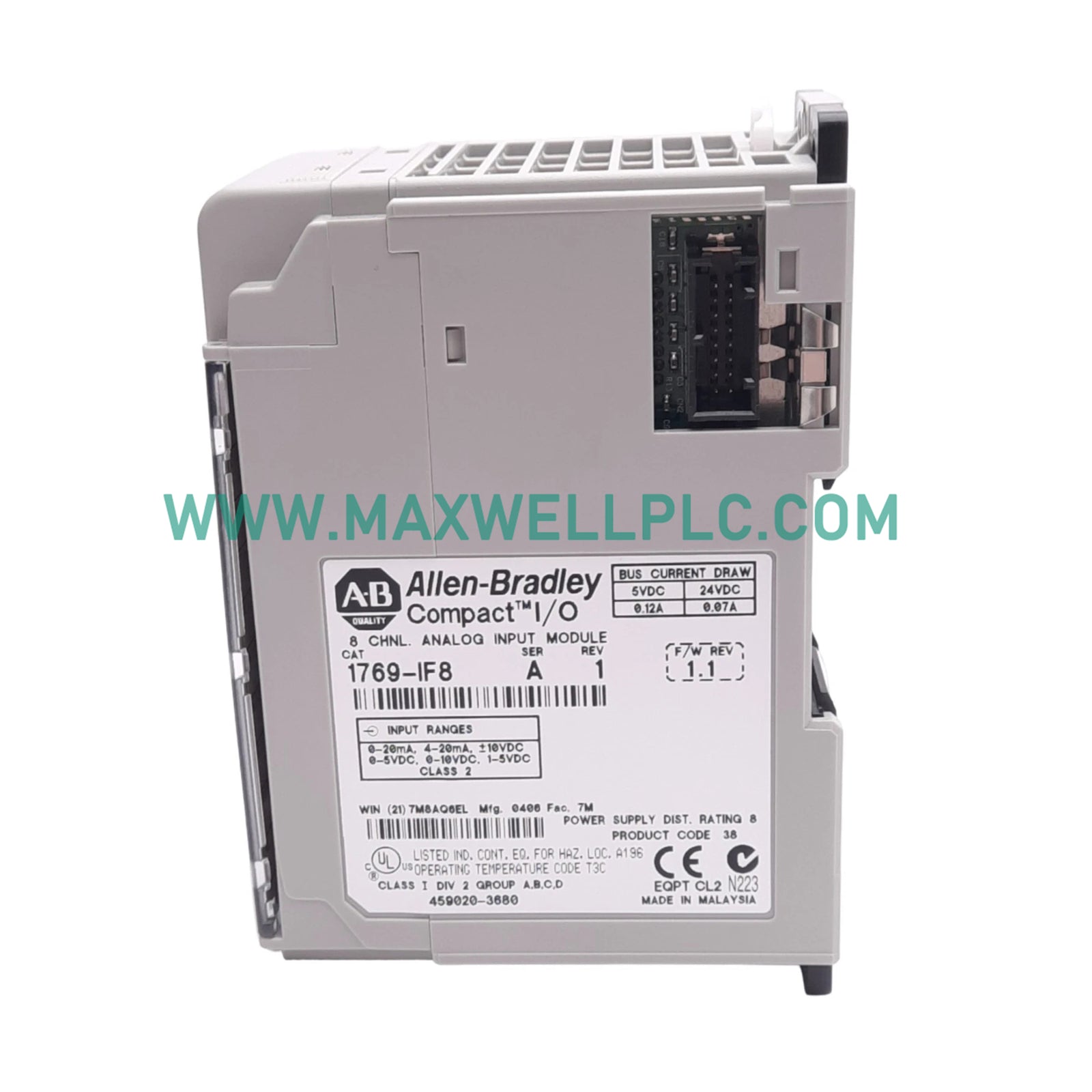

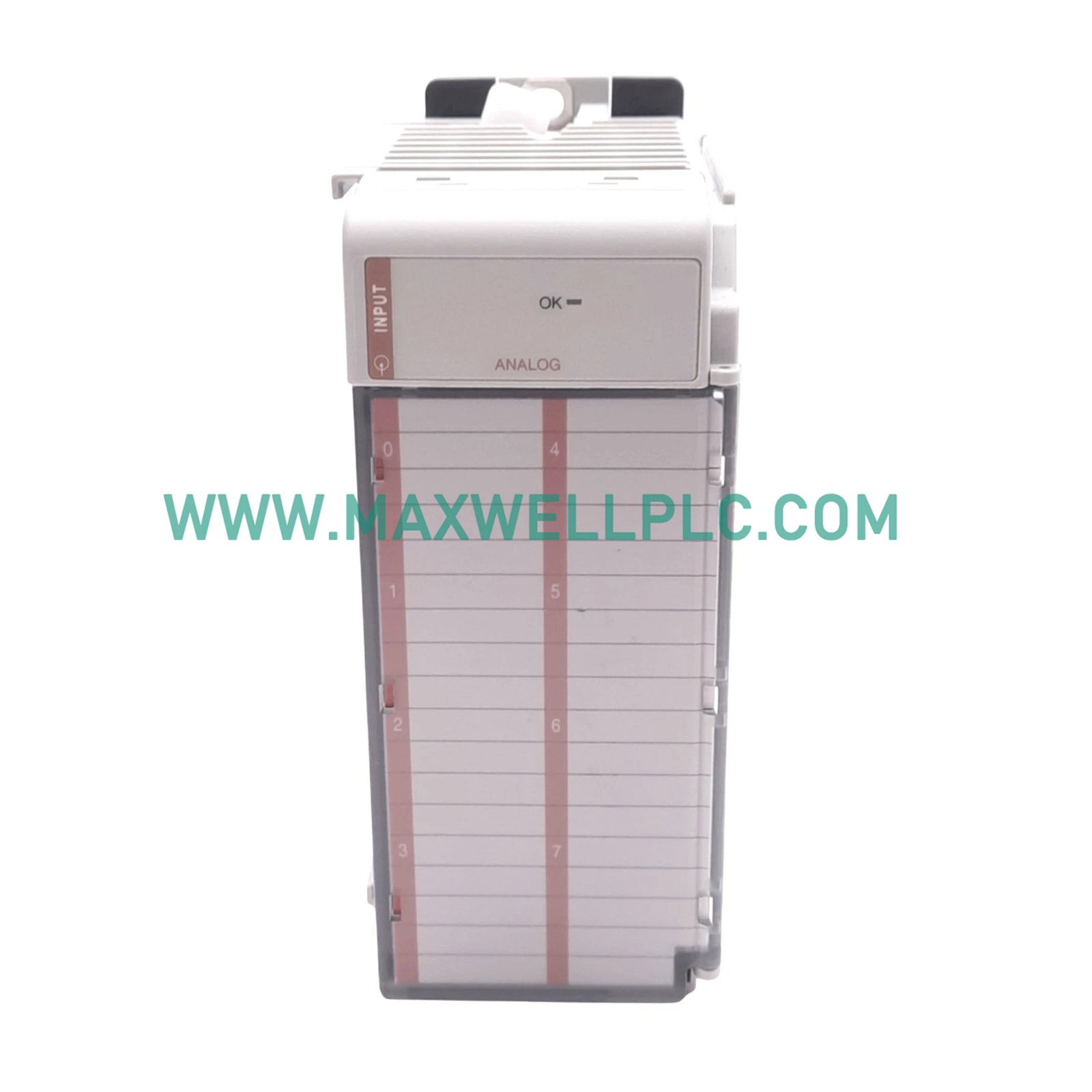

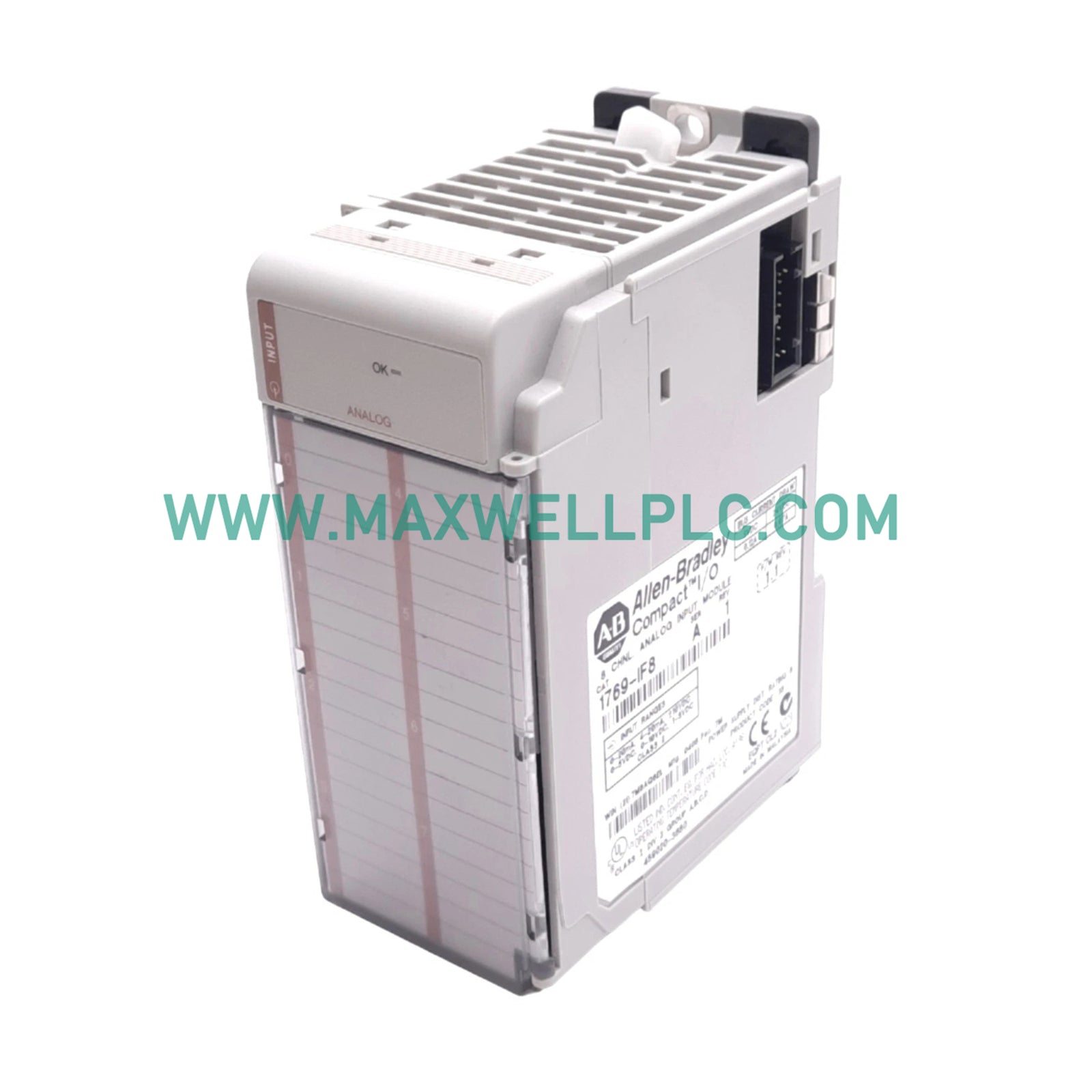

تعمل الوحدة النمطية Allen-Bradley 1769-IF8، والمُدرجة أيضًا باسم الوحدة النمطية للإدخال التماثلي 1769-IF8، كمكون مادي مخصص لاكتساب الإشارات متعددة النطاقات ضمن منصات CompactLogix و MicroLogix 1500.

توضيح اللاحقة ومصفوفة النموذج

1769-IF8 هي وحدة إدخال تناظري قياسية تدعم 8 مدخلات تفاضلية أو أحادية الطرف. تُصنّف الأجهزة المتوفرة حسب تسمية السلسلة، وتحديداً السلسلة A والسلسلة B. لا تنطبق أي تقسيمات فرعية معيارية أخرى أو تكوينات مصفوفة معقدة على رقم الفهرس هذا.

مواصفات الأجهزة

توسيع كثافة الإدخال/الإخراج والاتصال الحتمي

يستخدم 1769-IF8 بنية اللوحة الخلفية CompactLogix لتسهيل توسيع كثافة الإدخال/الإخراج، مما يسمح بتكوينات ذات عدد كبير من القنوات في تجميع رف واحد. تدعم الوحدة توافق الفلاش الخاص بالبرامج الثابتة، مما يمكّن المعالج من التحقق من سجلات المنطق الداخلية وتحديثها دون استبدال الأجهزة. يضمن التكامل مع الشبكات الحتمية بقاء بيانات الإدخال التناظرية متزامنة مع دورة مسح وحدة التحكم، مما يقلل من زمن الوصول أثناء التحويل من الإشارات التناظرية عالية السرعة إلى القيم الرقمية في برنامج التحكم في وحدة المعالجة المركزية.

## معلومات الطلب

• 1 × وحدة إدخال تماثلي 1769-IF8

• 1 × دليل المستخدم الفني

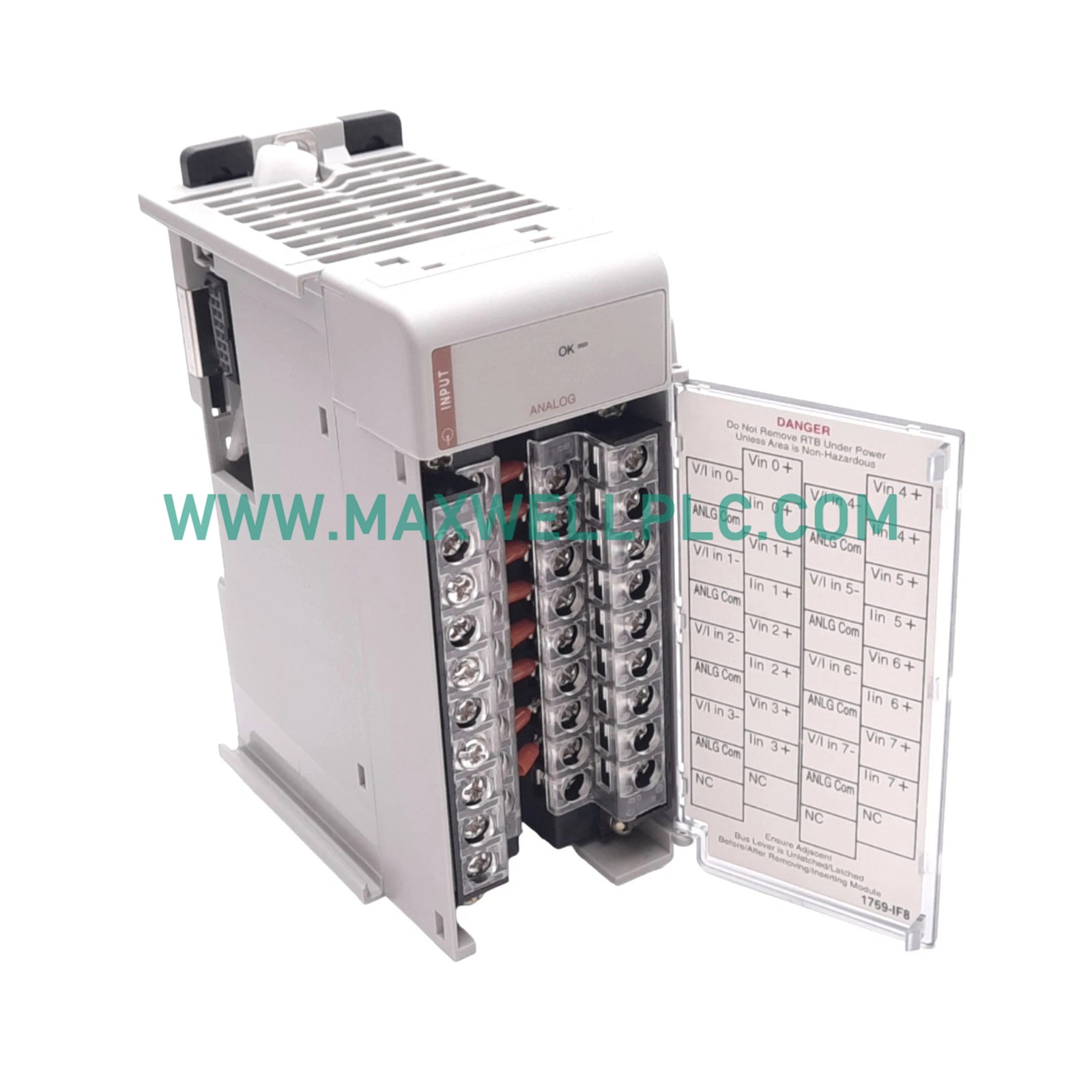

• 1 × كتلة طرفية قابلة للإزالة

إرشادات التثبيت الميداني

التركيب المادي

• قم بتركيب الوحدة على قضيب DIN مقاس 35 مم أو مباشرة على سطح لوح مستوٍ.

• حافظ على مسافة لا تقل عن 50 مم فوق وأسفل الوحدة للسماح بتبريد الحمل الحراري الطبيعي.

الأسلاك وسلامة الإشارة

• استخدم الكابلات المزدوجة المجدولة والمحمية لجميع قنوات الإدخال التناظرية للحفاظ على سلامة الإشارة ورفض ضوضاء الوضع المشترك.

• قم بتوصيل دروع الإشارة بنقطة تأريض الوضع المشترك المحددة.

• افصل كابلات الإدخال عن خطوط التيار المتردد عالية الجهد لمنع التداخل المستحث.

الخدمات اللوجستية

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• طريقة الشحن: يتم الشحن عبر DHL أو FEDEX أو UPS.

• التعبئة والتغليف: جميع الوحدات مغلفة في عبوات صناعية مضادة للكهرباء الساكنة لتوفير الحماية ضد التفريغ الكهروستاتيكي (ESD) والصدمات الميكانيكية أثناء النقل.

الأسئلة المتكررة

س: هل يمكن تركيب 1769-IF8 أثناء تشغيل اللوحة الخلفية؟

ج: لا. لا يدعم 1769-IF8 الإزالة والتركيب تحت الطاقة (RIUP). يجب إزالة الطاقة من اللوحة الخلفية قبل التركيب أو الإزالة لمنع التلف المحتمل لإلكترونيات الوحدة.

س: هل نطاق الإدخال قابل للتكوين لكل قناة؟

ج: نعم. تسمح الوحدة بالتكوين الفردي لنطاقات الإدخال للجهد أو التيار، بشرط أن تتطابق الأسلاك مع معلمات القناة المحددة.

س: كم عدد الوحدات التي يمكن توصيلها بوحدة تحكم واحدة؟

ج: تصنيف المسافة هو 8 وحدات؛ يشير هذا إلى الحد الأقصى لعدد وحدات الإدخال/الإخراج التي يمكن وضعها من وحدة التحكم أو محول الاتصال على طول ناقل اللوحة الخلفية.

س: ما هو الغرض من وضع الإدخال التفاضلي؟

ج: يستخدم وضع الإدخال التفاضلي لتوفير مناعة متزايدة ضد اختلافات الجهد الأرضي والضوضاء الكهربائية ذات الوضع المشترك بين المستشعر والوحدة.
