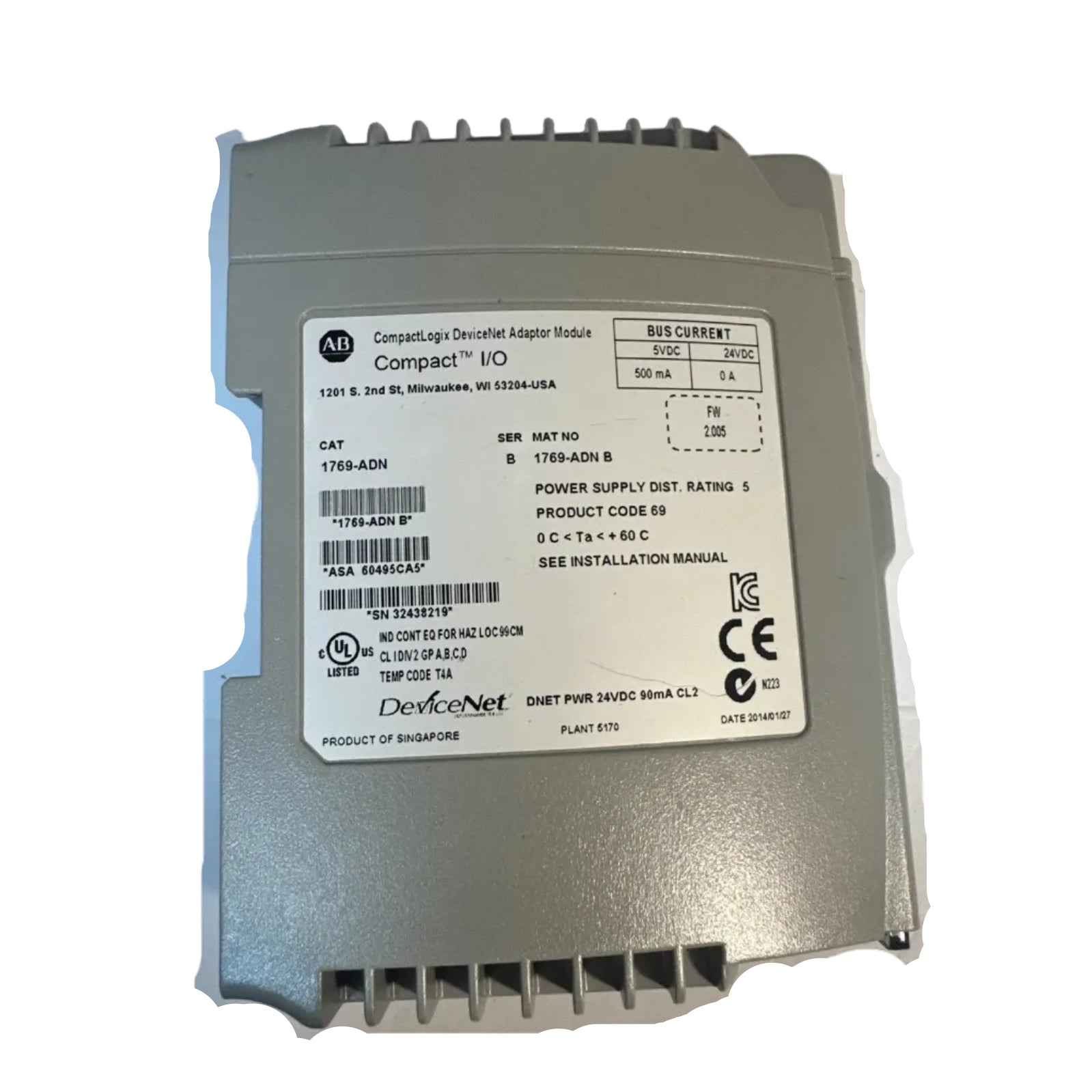

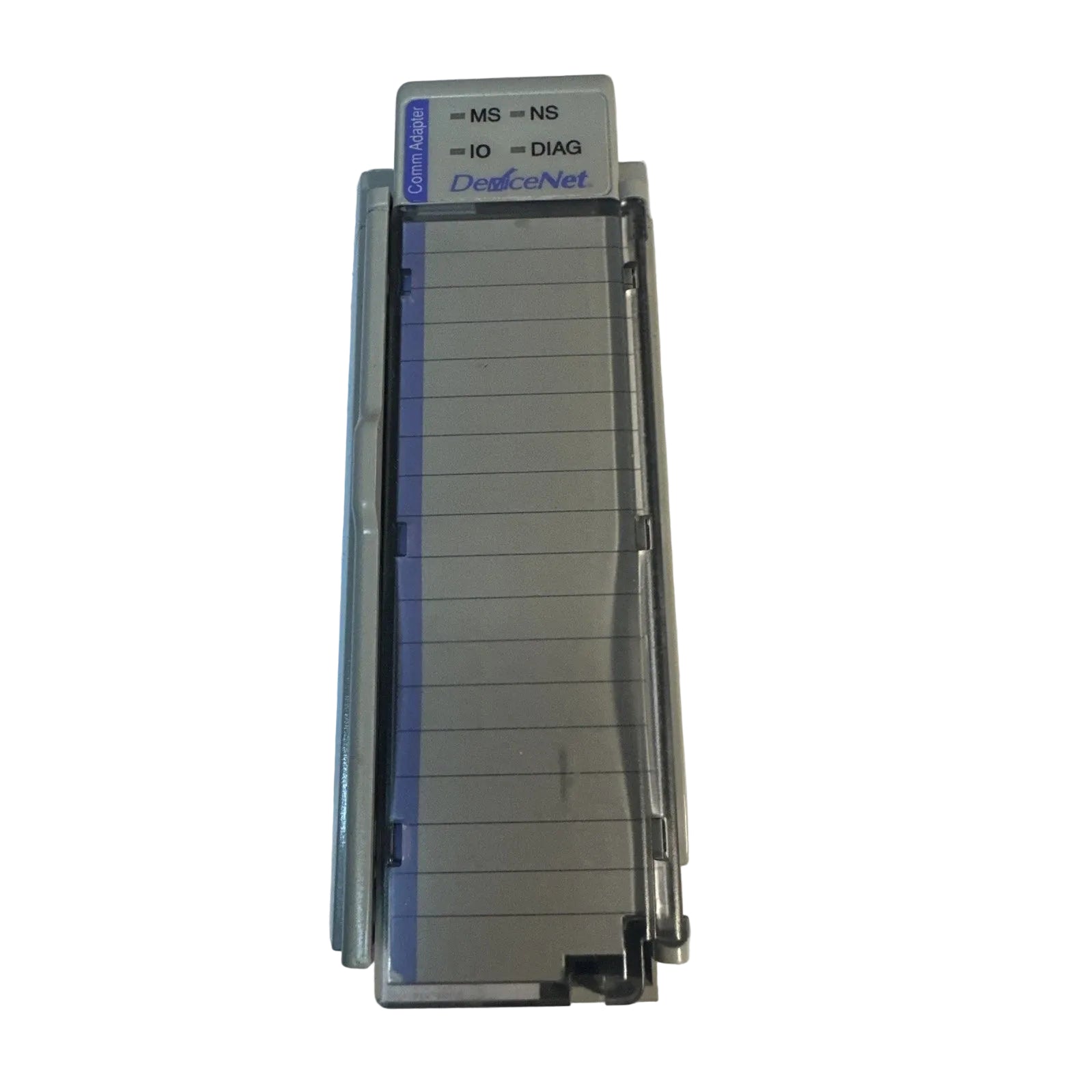

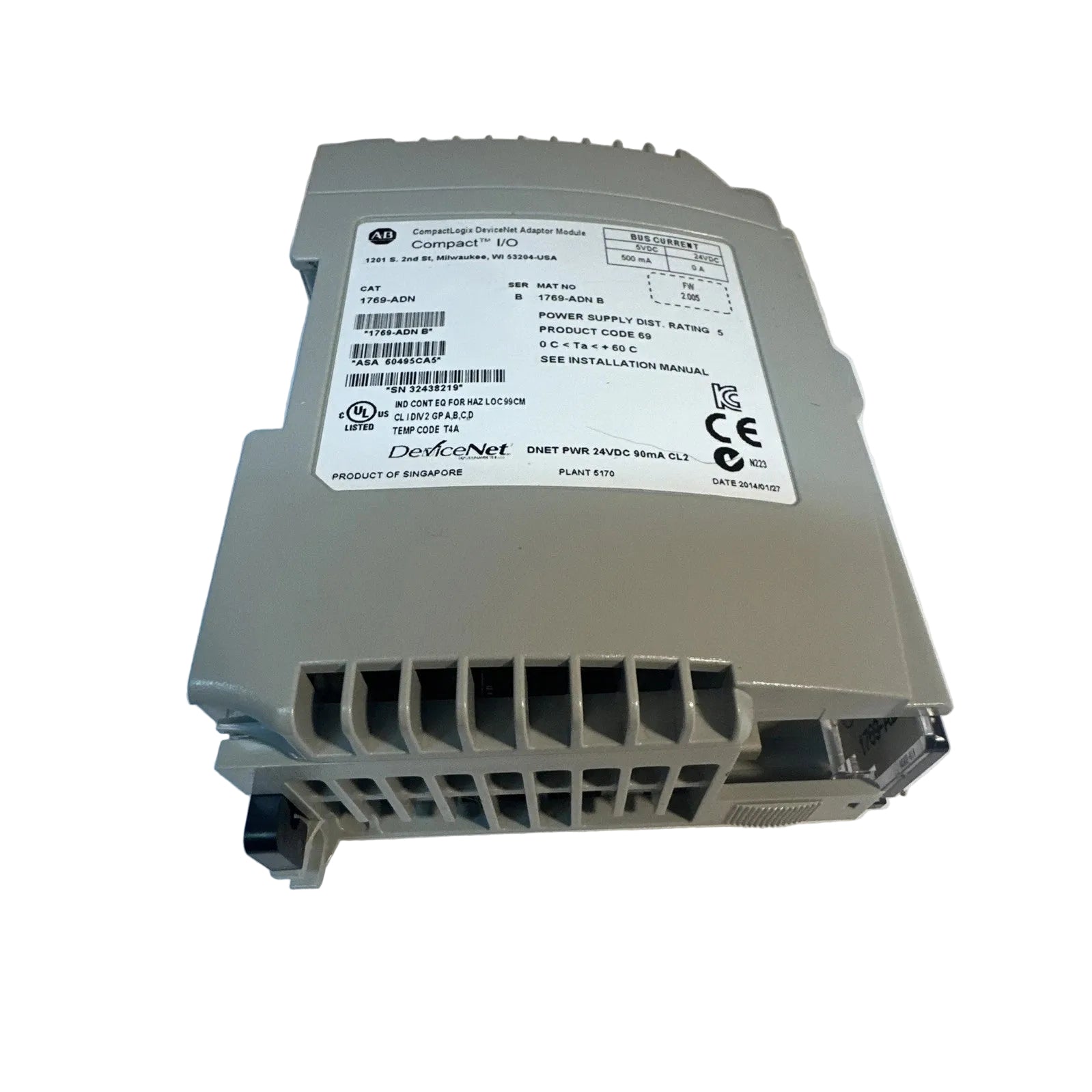

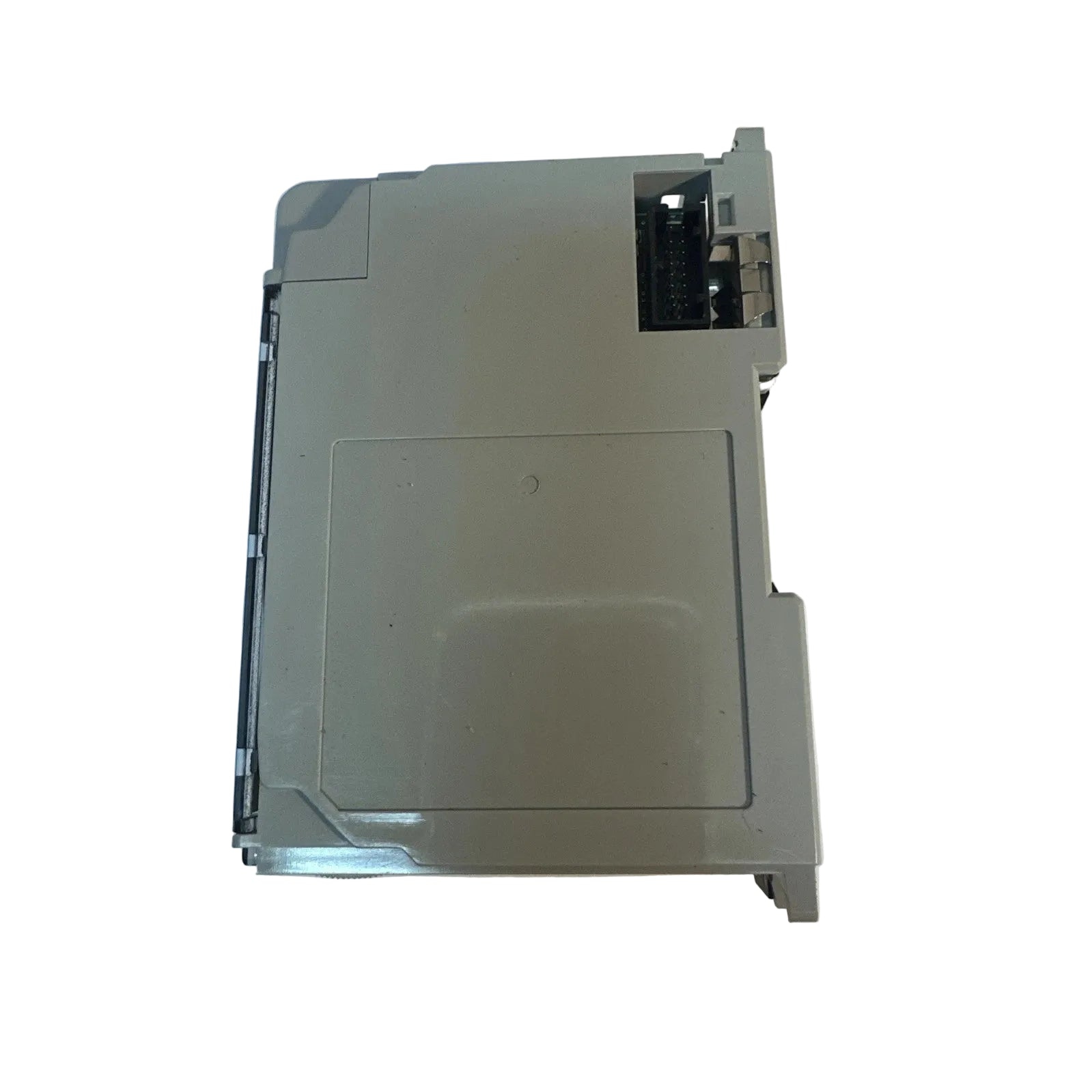

1769-ADN محول وحدة DeviceNet من ألن برادلي كومباكت لوجيكس
-
الأبعاد: 20.2 × 10.8 × 7.7 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل جهازAllen-Bradley 1769-ADN، والمصنف أيضًا ضمن كتيبات الشراء باسم الوحدة المحوِّلة1769-ADN، كمكوِّن أجهزة مخصص للاتصال بين شبكة DeviceNet وحامل الإدخال/الإخراج عن بُعد ضمن منصات شبكة CompactLogix.
مواصفات الأجهزة
| المعلمة | المواصفات |
| النموذج | 1769-ADN |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.3 كجم |
| أبعاد الشحن | 20.2 سم × 10.8 سم × 7.7 سم |
| درجة حرارة التشغيل | غير محددة في الوثائق |
| استهلاك الطاقة | 4.7 واط |
| سعة الإدخال/الإخراج | 30 وحدة |
| طاقة DeviceNet | 24 فولت تيار مستمر (+4%) عند 90 مللي أمبير |
| جهد العزل | 710 فولت تيار مستمر (دقيقة واحدة) |
تحديد الشبكة وتوافق البرامج الثابتة
يدير جهاز 1769-ADN اتصالات DeviceNet بحوامل الإدخال/الإخراج عن بُعد من طراز 1769، مما يضمن تبادل البيانات الحتمي بين المتحكم الرئيسي للشبكة وعُقَد الإدخال/الإخراج المحلية. تم تصميم بنية الوحدة لتوسيع كثافة الإدخال/الإخراج، وتدعم ما يصل إلى 30 وحدة مع الحفاظ على سرعة الاتصال القياسية للحافلة الخلفية. تتضمن الوحدة توافقًا مع تحديثات البرامج الثابتة لتسهيل تحديثات النظام، مما يضمن تزامن المحول مع منطق المتحكم وتقليل زمن الانتقال في دورات مسح الإدخال/الإخراج.
إرشادات التثبيت الميداني
يُركَّب جهاز 1769-ADN على قضيب DIN بحجم 35 مم أو مباشرة على اللوحة باستخدام فتحات التثبيت المتوفرة. يجب التأكد من فصل الطاقة عن حامل الإدخال/الإخراج قبل التثبيت لمنع التلف الكهربائي لموصلات اللوحة الخلفية. للاتصال بشبكة DeviceNet، استخدم كبلات مجدولة ومحمية لتقليل تداخل الإشارة. تأكد من أن مصدر طاقة DeviceNet يفي بمتطلبات N.E.C. الفئة 2 ومتصل بالقطبية الصحيحة. يجب تأسيس التأريض وفقًا للقوانين الكهربائية المحلية لتخفيف ضوضاء الوضع المشترك عبر اللوحة الخلفية للإدخال/الإخراج.
الأسئلة المتكررة
س: هل يدعم جهاز 1769-ADN التبديل السريع؟
ج: لا تدعم هذه الوحدة ميزة الإزالة والتركيب أثناء التشغيل (RIUP). يجب فصل مصدر الطاقة قبل التثبيت أو الإزالة لحماية دبابيس اللوحة الخلفية ودائرة المحول.
س: ما هو حد كلمات الإدخال/الإخراج لهذه الوحدة؟
ج: تم تكوين الوحدة لـ 180 كلمة من بيانات الإدخال والإخراج عبر شبكة DeviceNet.
س: هل هذه الوحدة متوافقة مع جميع أنواع الإدخال/الإخراج من طراز 1769؟
ج: تدعم الوحدة ما يصل إلى 30 وحدة إدخال/إخراج مدمجة من طراز 1769؛ ومع ذلك، يجب التحقق من التوافق مع متطلبات طاقة وحدة الإدخال/الإخراج المحددة والسعة الإجمالية للحمل على اللوحة الخلفية للنظام.
س: كيف يتم تشغيل الوحدة؟
ج: تتلقى الوحدة طاقة تيار مستمر 24 فولت من شبكة DeviceNet، وتتطلب تيارًا يصل إلى 90 مللي أمبير، وفقًا لمواصفات N.E.C. الفئة 2.
