Descripción general del producto

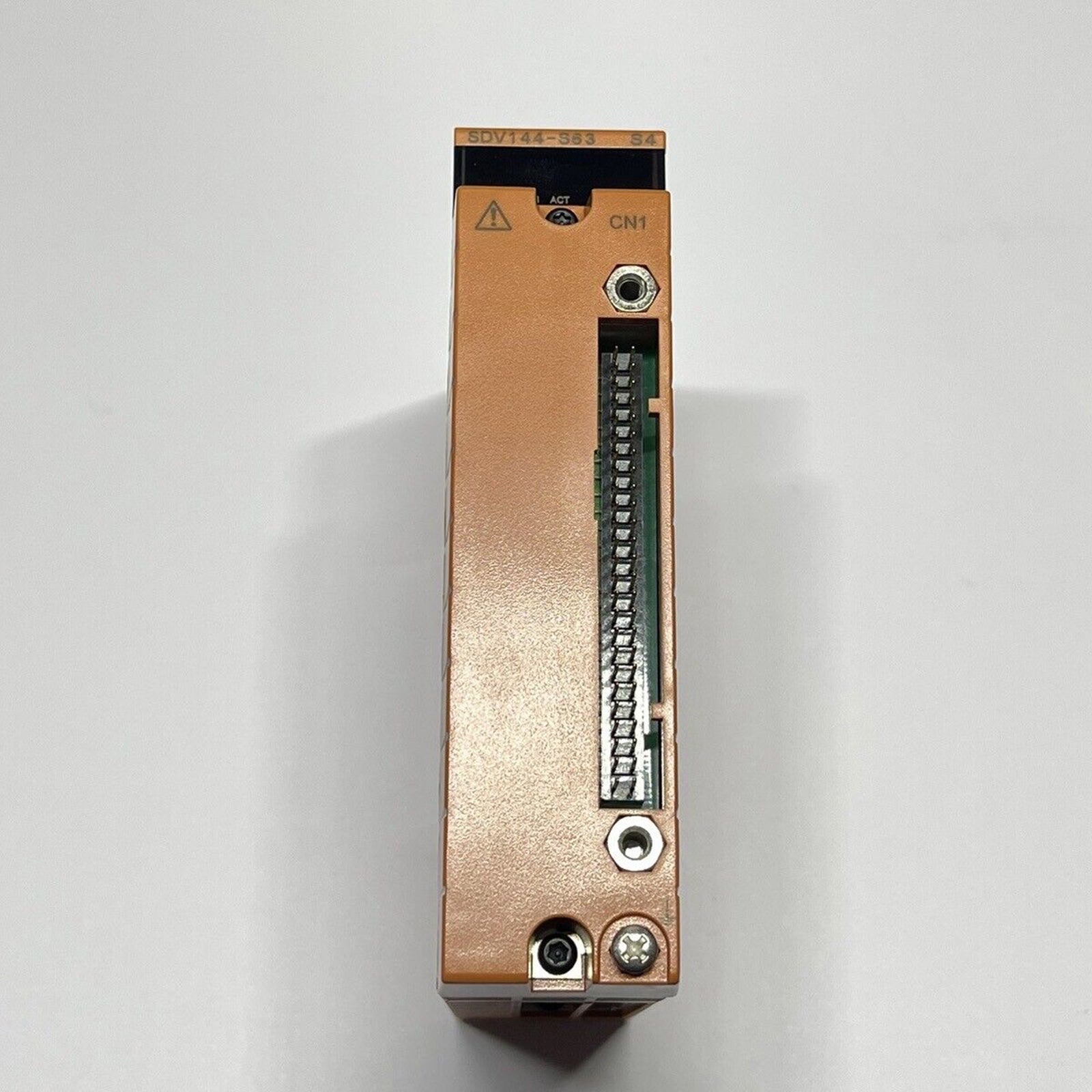

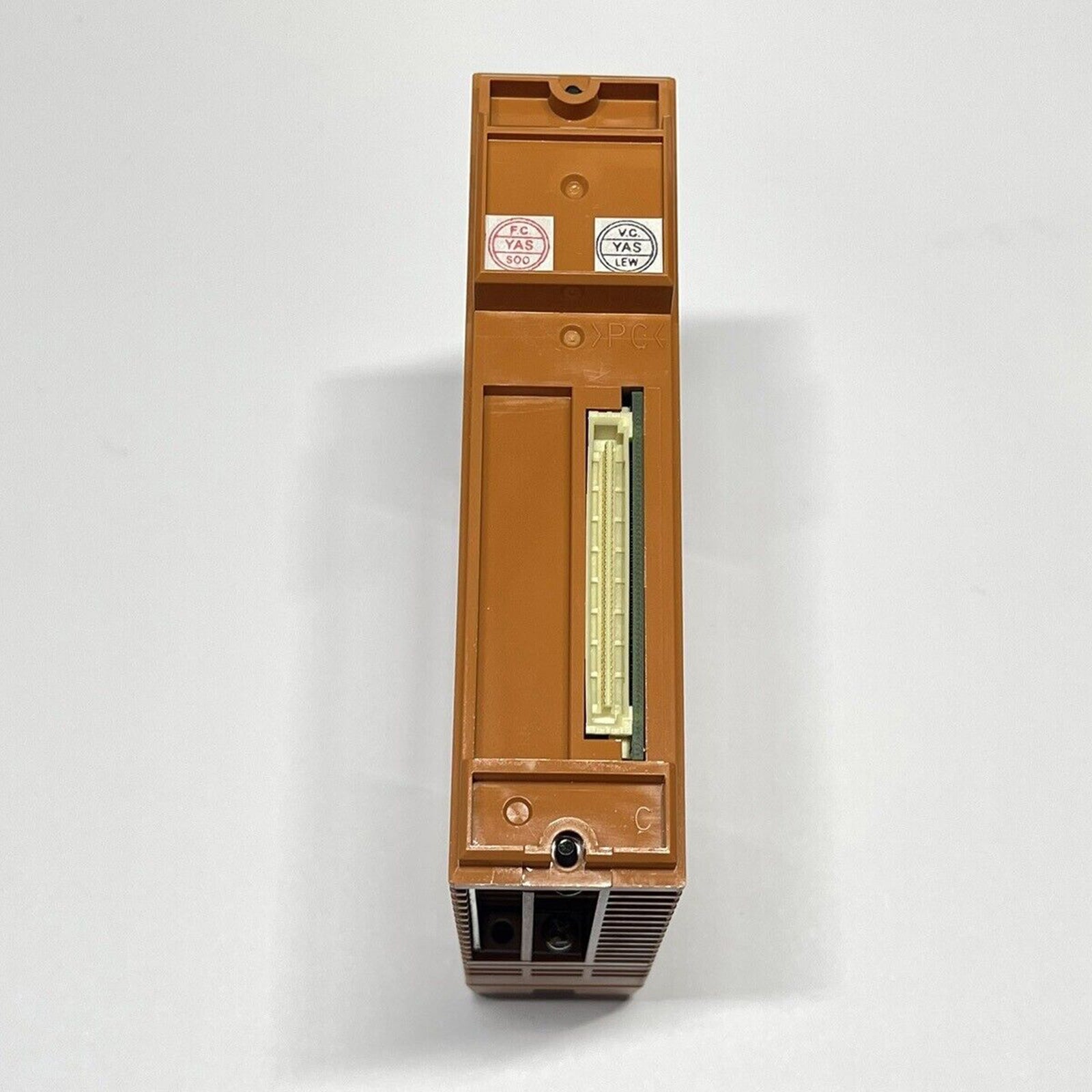

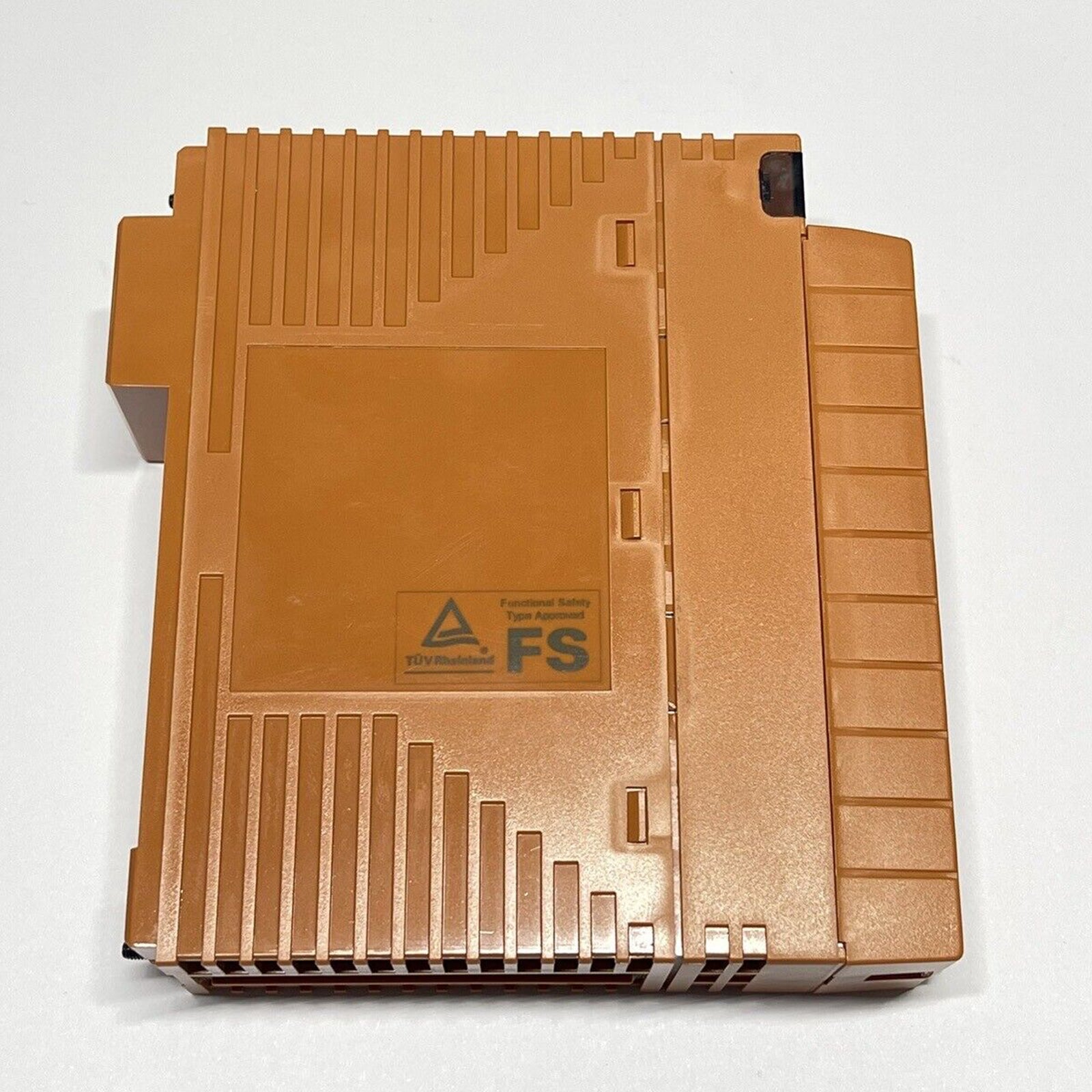

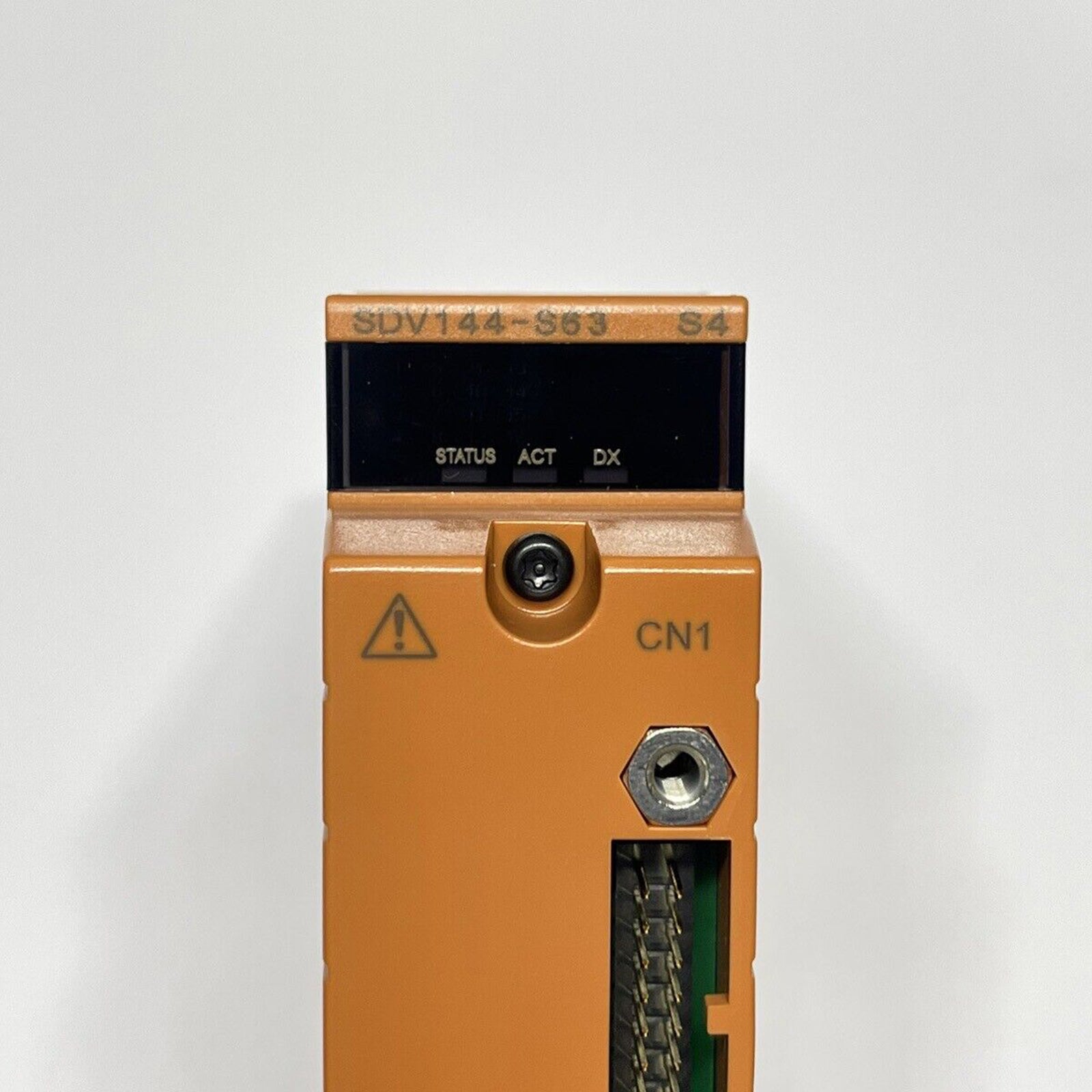

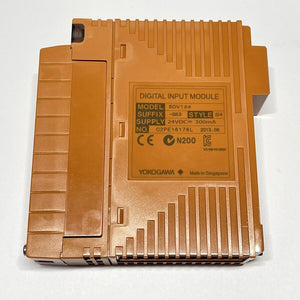

El SDV144-S63 es un módulo de entrada digital de alta fiabilidad diseñado específicamente para el sistema instrumentado de seguridad ProSafe-RS. Este módulo funciona como una interfaz crítica entre los sensores binarios de nivel de campo y la lógica de control de seguridad. Diseñado para cumplir con los estrictos requisitos de integridad de seguridad, la unidad monitorea estados discretos de equipos como botones de parada de emergencia, interruptores de presión y detectores de llama. Su robusta arquitectura asegura que las señales de entrada se procesen con alta precisión y aislamiento, proporcionando los datos fundamentales necesarios para ejecutar bucles de seguridad en entornos industriales peligrosos.

Especificaciones de ingeniería principales

Los parámetros técnicos a continuación detallan las capacidades eléctricas y físicas del hardware SDV144-S63.

• Capacidad de entrada: 16 canales aislados

• Tensión nominal: 24 V CC

• Corriente de señal de entrada: 6 mA (a 24 V CC)

• Umbral de encendido/apagado: Apagado < 5 V CC, Encendido > 18 V CC

• Fuente de alimentación externa: 24 V CC +10% / -10%

• Latencia máxima de respuesta: 40 ms

• Resistencia de aislamiento: Mínimo 250 MΩ (a 500 V CC)

• Protección ambiental: Recubrimiento conformado ISA G3

• Rango de funcionamiento: -20 a 70 °C

• Masa física: 0,41 kg

• Dimensiones del módulo: 130 mm x 45 mm x 130 mm

• Tipo de interfaz: Adaptador de interfaz de cable de señal (tipo sin protección contra explosiones)

Implementación industrial funcional

Este componente de entrada digital es vital para los sectores que requieren Sistemas Instrumentados de Seguridad (SIS) para proteger al personal y los activos.

• Sistemas de parada de emergencia (ESD): Ideal para integrar señales de disparo cableadas desde el campo en el controlador de seguridad central para iniciar secuencias de parada rápidas.

• Sistemas contra incendios y gases (FGS): Se utiliza para recopilar datos de detectores discretos de llama, humo o fugas de gas para activar sistemas de supresión o alarmas.

• Sistemas de gestión de quemadores (BMS): Monitorea interruptores de límite y escáneres de llama en calderas y hornos industriales para garantizar ciclos de combustión seguros.

• Operaciones en entornos hostiles: Con su recubrimiento conformado estándar G3 y su amplia tolerancia a la temperatura, se despliega con frecuencia en plataformas marinas y plantas de procesamiento químico donde hay gases corrosivos.

Preguntas frecuentes

P: ¿El SDV144-S63 admite el intercambio en caliente dentro del rack ProSafe-RS?

R: Sí, este módulo está diseñado para el reemplazo en línea. En una configuración redundante, el módulo se puede cambiar sin interrumpir las funciones de seguridad del sistema, siempre que el sistema esté configurado para manejar la transición.

P: ¿Cuál es el significado del código de sufijo "S63" para este modelo específico?

R: El sufijo indica que este es un módulo tipo estándar (-S) equipado con un adaptador de interfaz de cable de señal (6) y presenta un recubrimiento conformado ISA Standard G3 para resistencia a la corrosión junto con una clasificación de temperatura extendida de -20 a 70°C (3).

P: ¿Se puede usar este módulo en aplicaciones a prueba de explosiones?

R: No, el "6" en el código de sufijo especifica que este modelo en particular no tiene protección contra explosiones. Para instalaciones en zonas peligrosas, debe usar las barreras de seguridad apropiadas o seleccionar una variante de módulo diseñada para seguridad intrínseca.

P: ¿Qué métodos de cableado son compatibles con el SDV144-S63?

R: El módulo es altamente flexible, soporta adaptadores de interfaz de cable de señal que permiten la conexión a través de cables de especificación MIL o cables de señal dedicados, así como la integración con bloques de terminales de abrazadera de presión para el cableado directo en campo.

P: ¿Cómo maneja el módulo el aislamiento de la señal?

R: Cada canal está aislado de la lógica interna del sistema, y el módulo proporciona una alta resistencia de aislamiento para evitar bucles de tierra y proteger el controlador de seguridad de sobretensiones o fallas eléctricas externas.
