Descripción general del producto

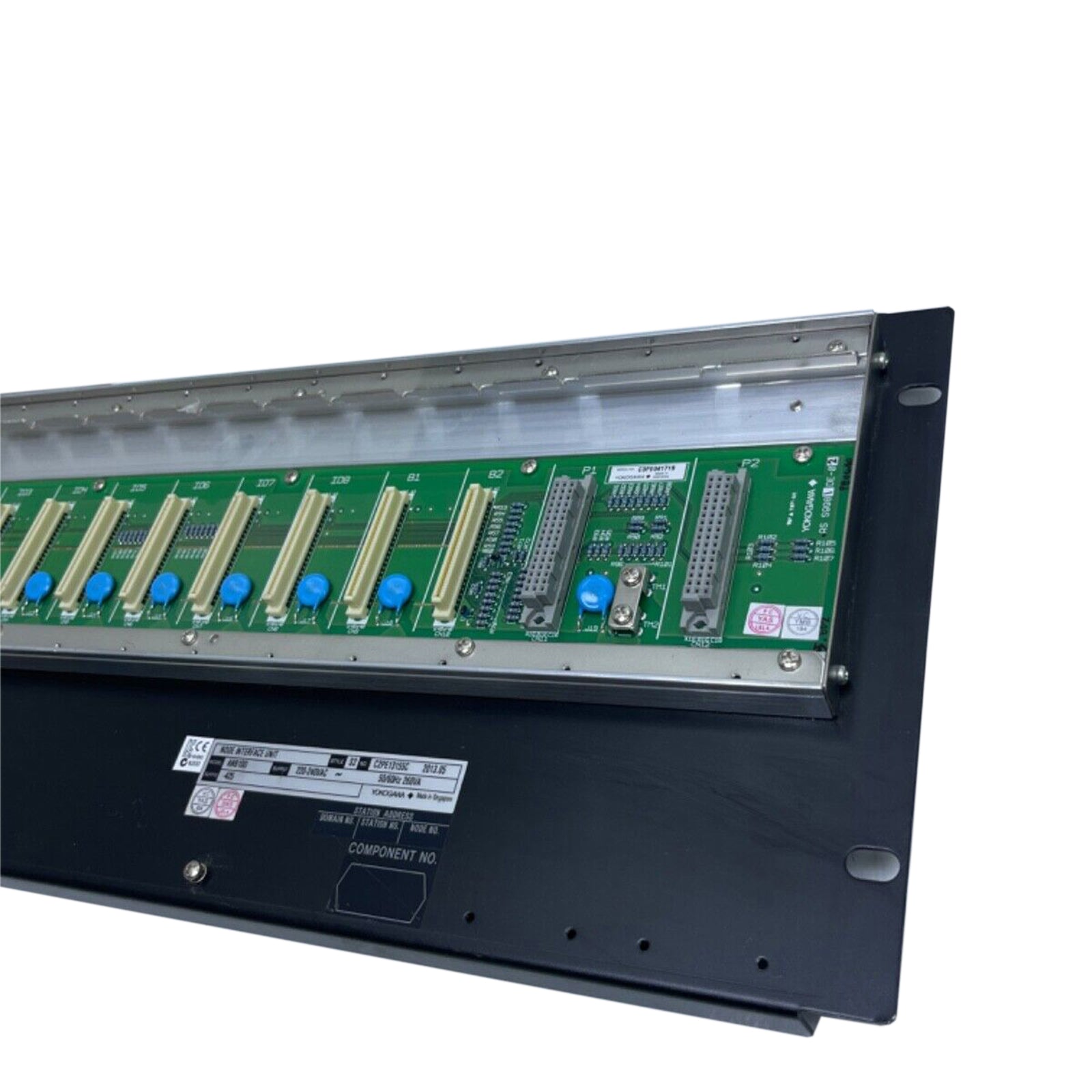

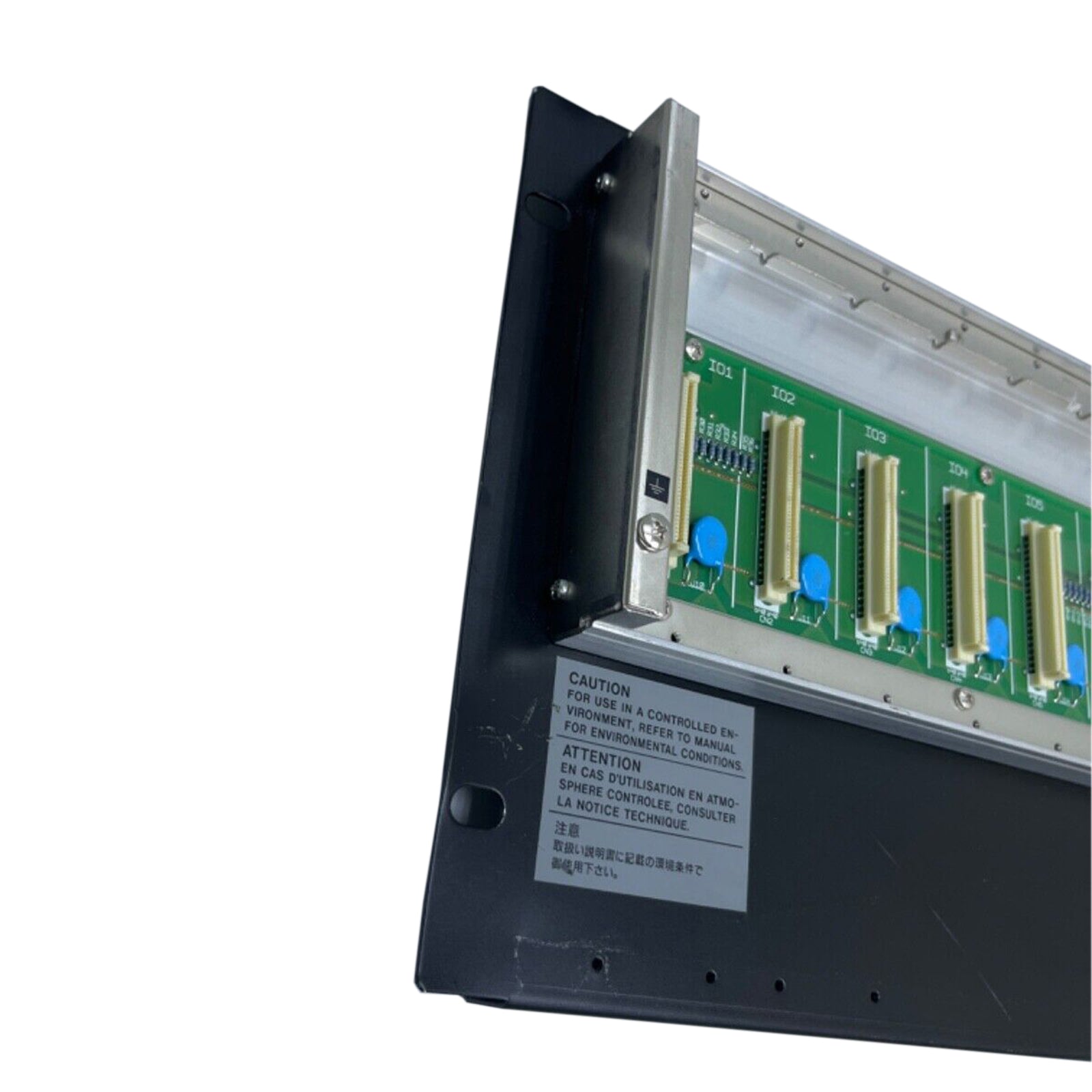

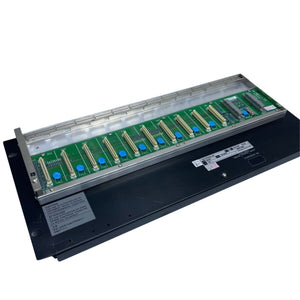

El Yokogawa ANB10D-425/CU2T/NDEL es una unidad de nodo de alta disponibilidad diseñada específicamente para los sistemas de control distribuido (DCS) CENTUM VP y CS 3000. Este hardware sirve como una unión crítica dentro de la arquitectura de bus Extended Serial Backplane (ESB), lo que permite la expansión sin problemas de los módulos de E/S a través de la red de control. Diseñado para una máxima fiabilidad, este modelo específico cuenta con una configuración de fuente de alimentación de redundancia dual para garantizar que el sistema permanezca operativo incluso en caso de fallo de una única fuente de alimentación. La inclusión del terminador /CU2T y la licencia de software /NDEL permite una comunicación de alta velocidad y larga distancia con cero reflejo de señal, lo que lo convierte en un pilar fundamental para plantas de automatización industrial a gran escala que requieren una integridad de datos inquebrantable.

Especificaciones de ingeniería y diseño de hardware

El ANB10D-425/CU2T/NDEL está construido según los estándares industriales para soportar infraestructuras de misión crítica. Los parámetros técnicos incluyen:

• Configuración del bus: Unidad de nodo para bus ESB de redundancia dual

• Redundancia de energía: Fuentes de alimentación de redundancia dual integradas

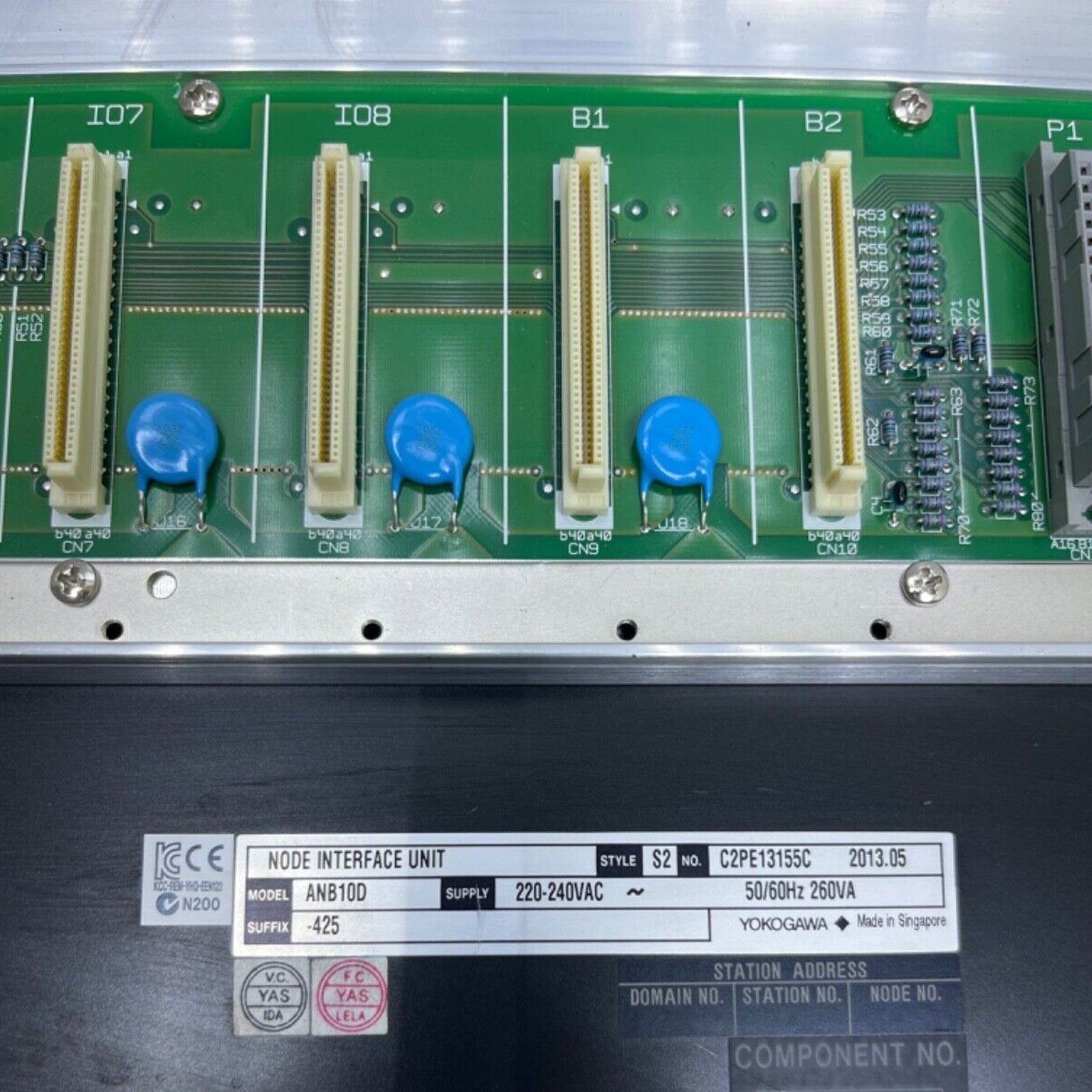

• Requisito de voltaje: 220 V a 240 V CA (50/60 Hz)

• Opciones de expansión: Licencia de software /NDEL incluida para capacidades de expansión de nodo

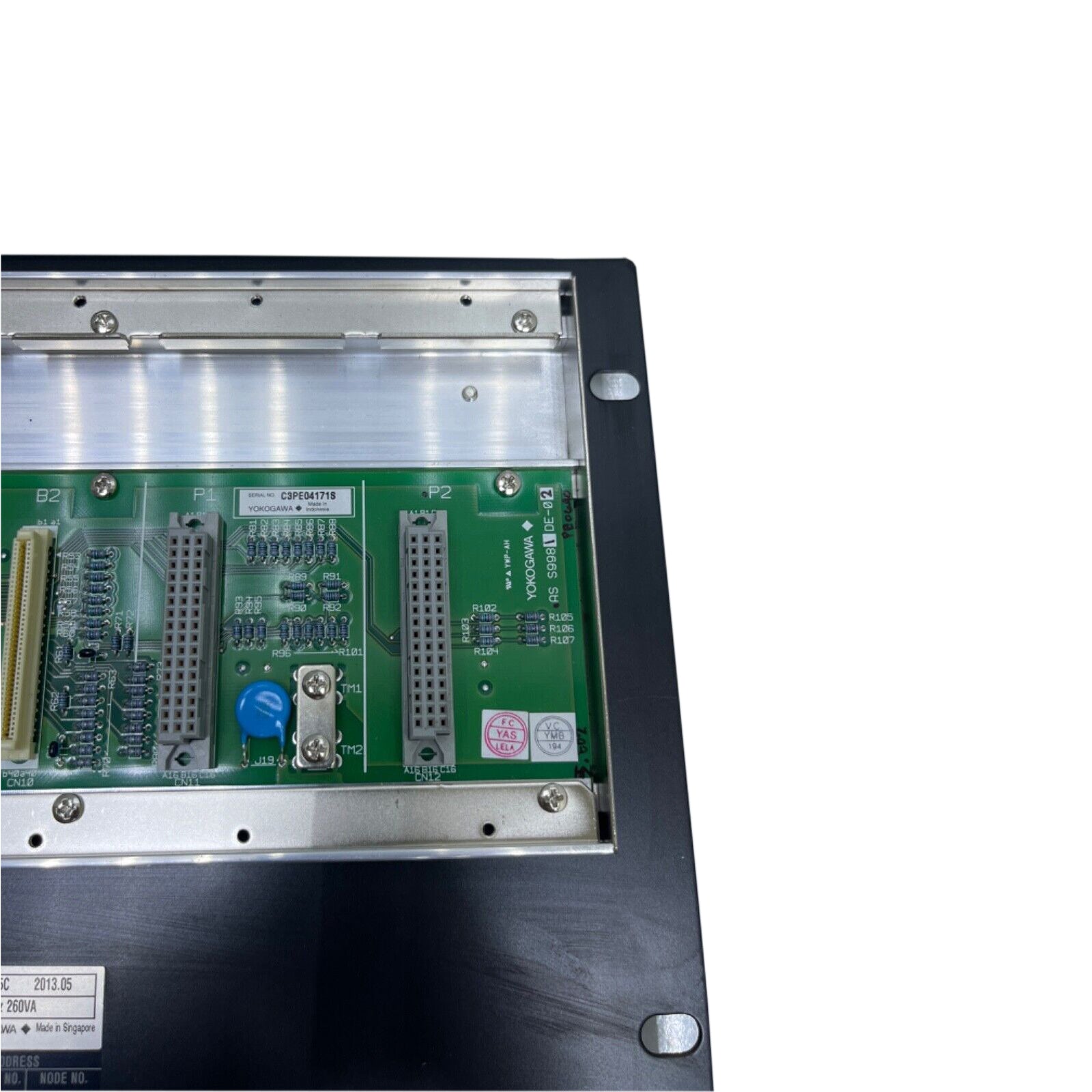

• Hardware de interfaz: Unidades de conector /CU2T con terminadores incorporados (Número de pieza S9564FA)

• Clasificación de seguridad: Tipo básico diseñado para áreas no peligrosas por explosión

• Peso aproximado: 6,0 kg

• Dimensiones estándar: 48,3 cm x 13,2 cm x 25,0 cm (montaje en rack estándar de 19 pulgadas)

• Montaje: Compatible con montaje en panel trasero o rack

Casos de uso operativos y entornos industriales

Control de refinerías y petroquímicas

En grandes instalaciones de procesamiento, el ANB10D facilita la conexión entre la Estación de Control de Campo (FCS) principal y los racks de E/S remotos. Su redundancia dual es vital para mantener un monitoreo continuo de los bucles de temperatura y presión, donde un apagón en las comunicaciones podría provocar costosas paradas de seguridad.

Generación de energía y gestión de redes

Utilizado en centrales térmicas e hidroeléctricas, este nodo de bus ESB gestiona el tráfico de datos de alta densidad de los sensores de turbinas. Los terminadores /CU2T integrados garantizan que las señales de alta frecuencia se transmitan a través del bus sin interferencias, proporcionando los datos limpios necesarios para un control del regulador perfecto al milisegundo.

Tratamiento de aguas y aguas residuales

Para infraestructuras geográficamente dispersas, la licencia /NDEL permite a los ingenieros ampliar fácilmente el número de nodos en el sistema. Esto lo convierte en una solución ideal para instalaciones de tratamiento de agua que necesitan añadir más módulos de E/S de filtración o bombeo a medida que la capacidad de la planta crece con el tiempo.

Fabricación farmacéutica

En entornos donde la integridad del lote es primordial, el ANB10D-425 proporciona una columna vertebral de comunicación estable. La fuente de alimentación de CA redundante garantiza que la secuencia de automatización nunca se interrumpa por sobretensiones eléctricas o fallas de energía locales, protegiendo los costosos lotes químicos del deterioro.

Preguntas frecuentes

P: ¿Cuál es la función principal del código de opción /CU2T en este nodo?

R: El /CU2T designa que la unidad viene equipada con unidades de conector que incluyen terminadores incorporados. Estos son esenciales para los extremos físicos de un segmento de bus ESB para evitar reflejos de señal que podrían causar corrupción de datos.

P: ¿Se puede utilizar esta unidad en sistemas que funcionan a 110 V CA?

R: No, el "2" en el código de sufijo (425) especifica que esta unidad está codificada por hardware para 220 - 240 V CA. Para sistemas de 110 V, se requeriría un código de sufijo diferente (por ejemplo, -415).

P: ¿Es la licencia de software /NDEL un componente físico?

R: El /NDEL representa un derecho de licencia de software para la expansión de nodos. Aunque está asociado con el pedido de hardware, otorga al sistema el permiso lógico para reconocer y comunicarse con nodos adicionales dentro del entorno CENTUM VP.

P: ¿Cómo funciona la redundancia dual en la fuente de alimentación?

R: La unidad contiene dos módulos de alimentación independientes. Si uno falla o pierde su fuente de entrada, el otro asume inmediatamente la carga eléctrica completa sin ninguna interrupción en la comunicación del bus ESB o en los módulos de E/S conectados.

P: ¿Cuál es el número máximo de módulos de E/S que puede soportar este nodo?

R: Normalmente, una unidad de nodo ANB10D puede albergar hasta 8 módulos de E/S. Sin embargo, la capacidad total del sistema depende del modelo específico de Estación de Control de Campo (FCS) que esté utilizando en su configuración DCS de Yokogawa.
