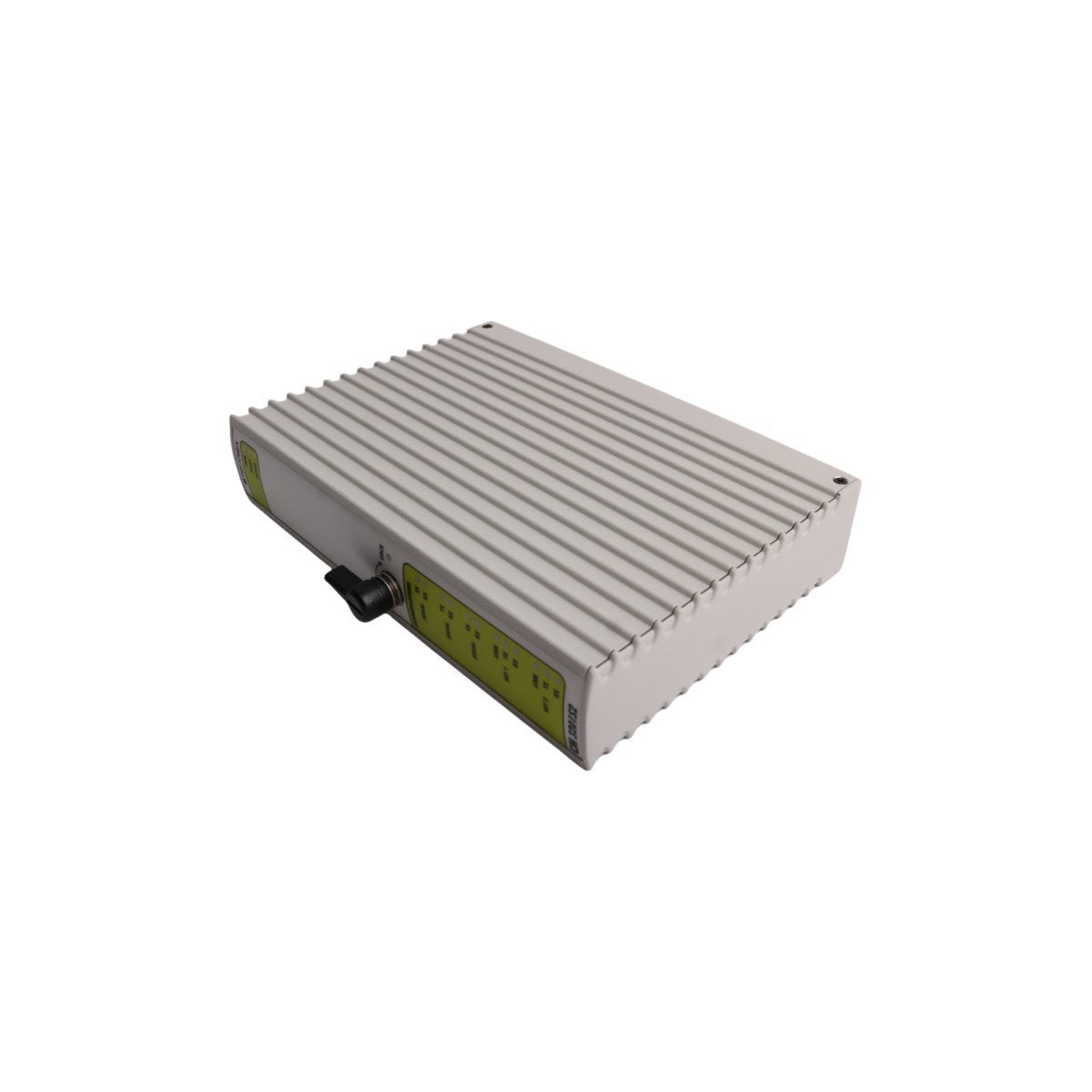

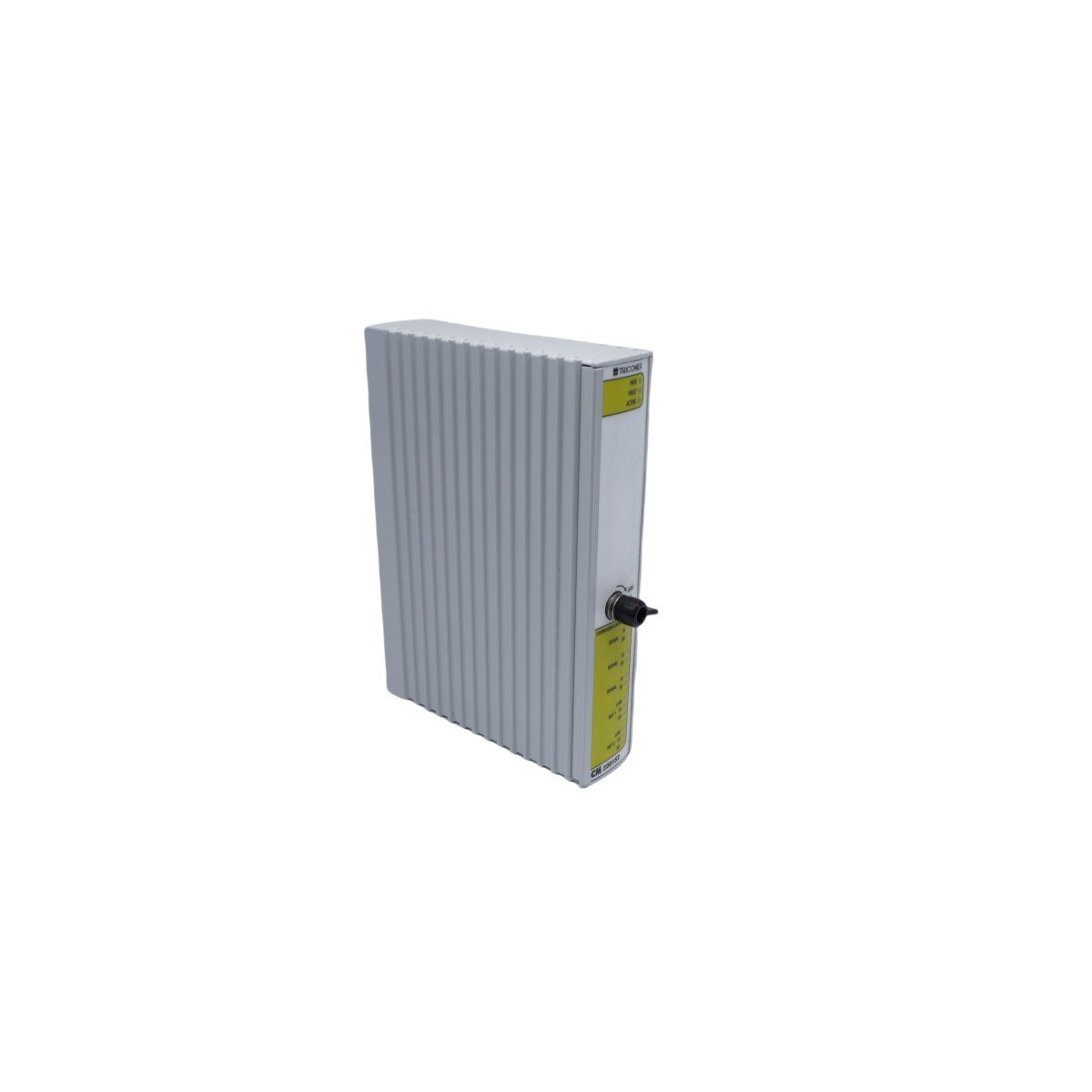

Descripción general del producto

El CM 3201 es un módulo de comunicación de alta fiabilidad diseñado por Triconex para servir como puente principal entre los sistemas instrumentados de seguridad (SIS) de Tricon y los entornos de red externos. Este módulo facilita el intercambio de datos a alta velocidad, manteniendo el estricto aislamiento de hardware requerido para aplicaciones de seguridad crítica. Al descargar las tareas de comunicación de los procesadores principales (MP), el CM 3201 asegura que el control del sistema permanezca determinista y no se vea afectado por el tráfico de la red. Ya sea que se implemente en una disposición simplex o en un par totalmente redundante en una placa base especializada, este módulo proporciona la conectividad esencial necesaria para los sistemas de control distribuido (DCS) modernos, las interfaces hombre-máquina (HMI), y la gestión de activos a nivel empresarial.

Topología de comunicación y arquitectura de hardware

La arquitectura del CM 3201 está optimizada para una alta disponibilidad y una versatilidad multiprotocolo en diversas plataformas industriales:

• Conectividad de doble pila: Cuenta con dos puertos Ethernet independientes que admiten protocolos de red abiertos, lo que permite la conexión simultánea a redes de control y estaciones de trabajo de diagnóstico.

• Suite de interfaz serie: Equipado con tres puertos serie multiestándar, configurables por el usuario para comunicación RS-232 o RS-485 para admitir dispositivos de campo heredados y maestros Modbus RTU.

• Compatibilidad cruzada del sistema: Diseñado para interactuar sin problemas con las arquitecturas Tricon v9 y v10, además de proporcionar un puente a las plataformas de seguridad Trident v2.

• Redundancia a prueba de fallos: Admite configuraciones de doble módulo en una única placa base de comunicación, lo que permite la conmutación por error en espera activa y la transmisión continua de datos durante el mantenimiento del módulo.

• Aislamiento galvánico: El aislamiento interno de alta calidad protege el backplane interno de Tricon de transitorios eléctricos externos y ruido de red.

• Perfil físico: Un módulo robusto de 1,5 kg con un diseño de chasis que mide 4,5 x 18,6 x 21,7 cm, construido para un funcionamiento continuo en entornos de armario de alta tensión.

• Indicadores de diagnóstico: Los LED del panel frontal proporcionan el estado en tiempo real de la salud del módulo, la transmisión activa (TX), y la recepción de datos (RX) para una rápida resolución de problemas en el campo.

Aplicaciones de integración y seguridad estratégica

El Triconex CM 3201 es fundamental para mantener la visibilidad de los procesos críticos para la seguridad sin comprometer la integridad del lazo de seguridad:
