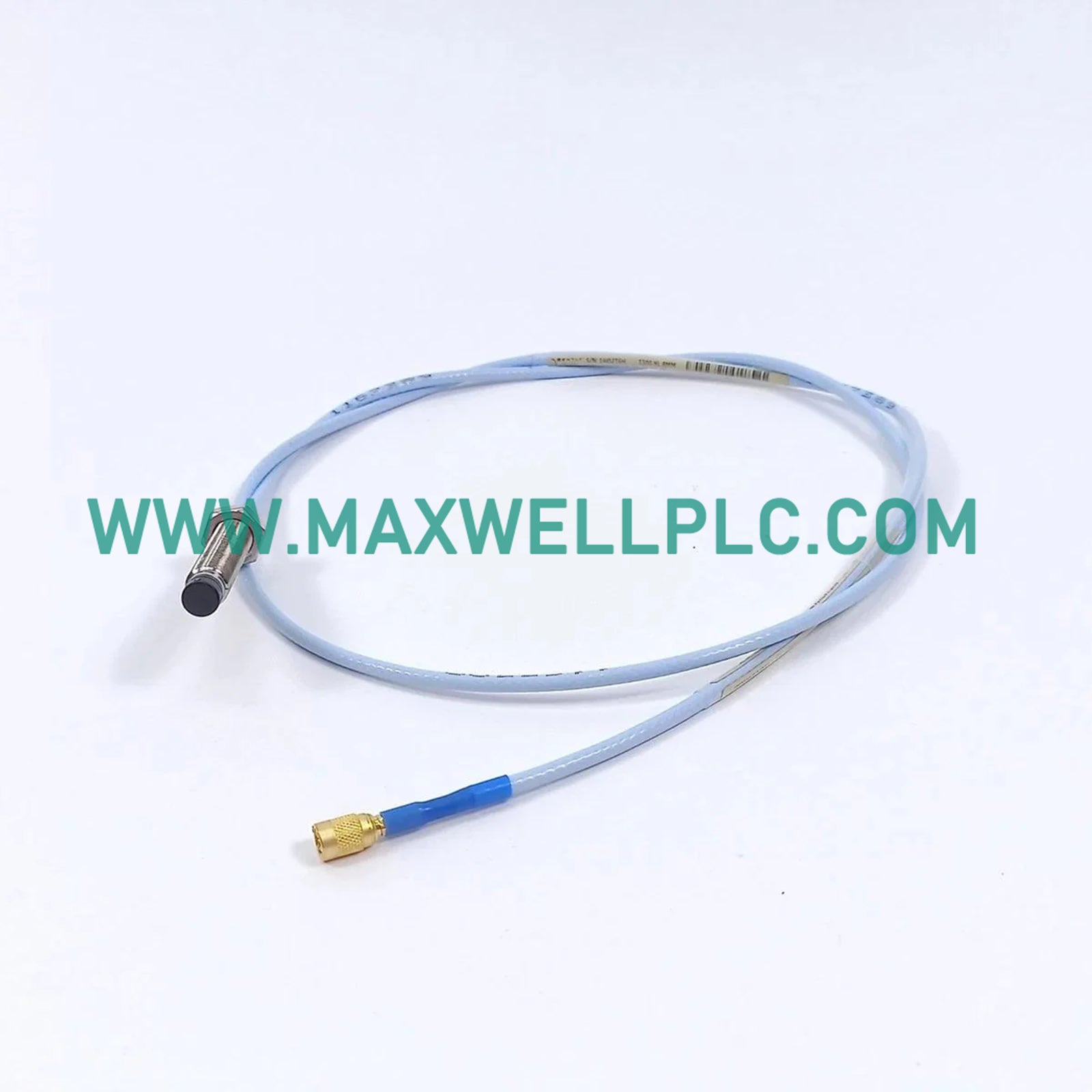

El Bently Nevada 330105-02-12-05-02-15, también catalogado como la Sonda de Proximidad 330105, funciona como un componente de hardware dedicado para la medición de desplazamiento sin contacto dentro de los sistemas de monitoreo 3300 XL de 8 mm.

Configuración del modelo y resumen de sufijos

El 330105-02-12-05-02-15 define las características físicas y de conectividad del sistema transductor 3300 XL de 8 mm:

• 330105: Sonda de proximidad de 8 mm, rosca 3/8-24, sin blindaje.
• 02-12: Longitud de la caja de la sonda, 02 (30 mm), Tamaño de la rosca, 12 (120 mm).
• 05: Longitud total de la caja (30 mm).
• 02: Tipo de conector (Conector con protector de conector).
• 15: Longitud del cable (1,5 metros).

Parámetros físicos y eléctricos

Características de TSI y dinámica del rotor

El 330105-02-12-05-02-15 está diseñado para un monitoreo preciso de la posición y vibración del rotor. Requiere una escala de sonda de corriente de Foucault alineada con un material objetivo calibrado (típicamente acero AISI 4140). Para una linealidad óptima, los objetivos de validación de voltaje de espacio se establecen en -10 VCC en el rango medio lineal. La punta de la sonda y la construcción de la bobina interna suprimen la diafonía durante las instalaciones de múltiples sondas, asegurando la integridad de la señal al monitorear dinámicas complejas del rotor, como el movimiento de la línea central del eje y las órbitas de vibración radial.

Alcance de la entrega

1. 1 x Sonda de proximidad 330105-02-12-05-02-15 de 8 mm
2. 1 x Protector de conector
3. 1 x Hoja de datos de calibración

Protocolos de montaje e integración

• Asegúrese de que la sonda esté montada en un ángulo de 90 grados con respecto a la superficie objetivo para mantener una respuesta lineal.
• Utilice el acoplamiento de rosca proporcionado para los accesorios de montaje 3/8-24; las especificaciones de torsión no deben exceder los 5,6 Nm.
• Asegure el enrutamiento adecuado del cable y el alivio de tensión para evitar la fatiga mecánica en la interfaz sonda-cable.
• Verifique la continuidad a tierra entre la carcasa de la sonda y el soporte de montaje para minimizar la interferencia electromagnética.

Consultas técnicas

• P: ¿Cuál es el voltaje de espacio requerido para esta sonda?

  R: El voltaje de espacio recomendado es -10 VCC, que corresponde al medio del rango lineal de 2 mm.

• P: ¿Es compatible esta sonda con extensiones de sistemas 3300 antiguos?

  R: No, el sistema 3300 XL requiere cables de extensión 3300 XL específicos para garantizar la impedancia y calibración correctas del sistema.

• P: ¿Se puede acortar el cable de la sonda en el campo?

  R: No, el sistema está calibrado de fábrica como un conjunto emparejado. La modificación de la longitud del cable invalidará la calibración.

• P: ¿Cuál es la temperatura máxima de funcionamiento para la punta de la sonda?

  R: La punta de la sonda está clasificada para un funcionamiento continuo de hasta 177 °C.

• P: ¿Cómo se protege la sonda contra la humedad en el conector?

  R: Cada unidad se suministra con un protector de conector para evitar la oxidación y la entrada de humedad durante el funcionamiento.

• P: ¿Esta sonda requiere un sensor de proximidad específico?

  R: Sí, debe emparejarse con un sensor Proximitor 3300 XL calibrado para este tipo de sonda específica.

• P: ¿Puedo usar esta sonda en objetivos no ferrosos?

  R: El uso de un objetivo no ferroso requerirá una curva de calibración diferente y reducirá significativamente el rango lineal.

• P: ¿Cuál es el propósito de la designación de sonda de 8 mm?

  R: Los 8 mm se refieren al diámetro de la punta de la sonda, lo que define el área de detección y el espacio libre requerido para el campo magnético.
