Descripción general del producto

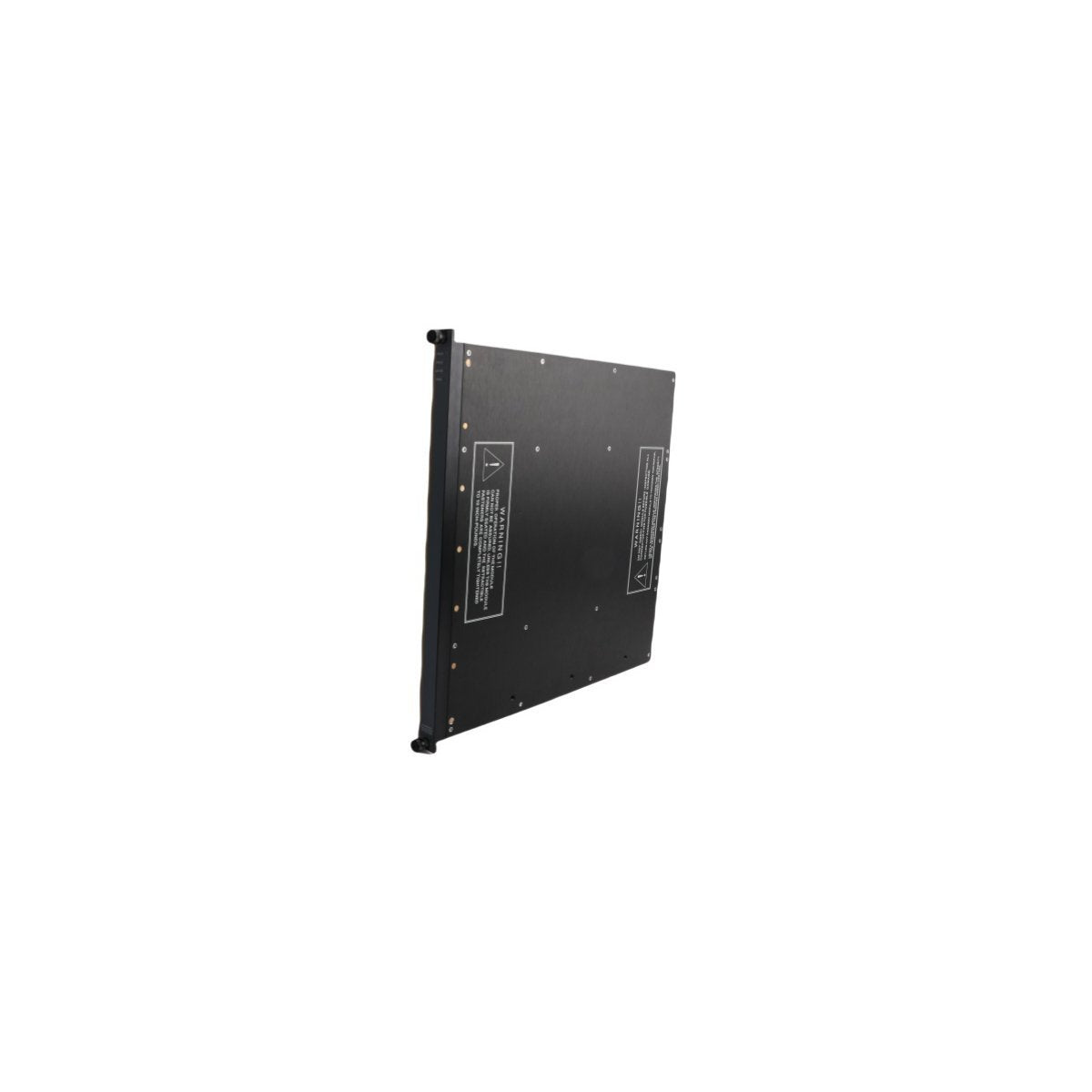

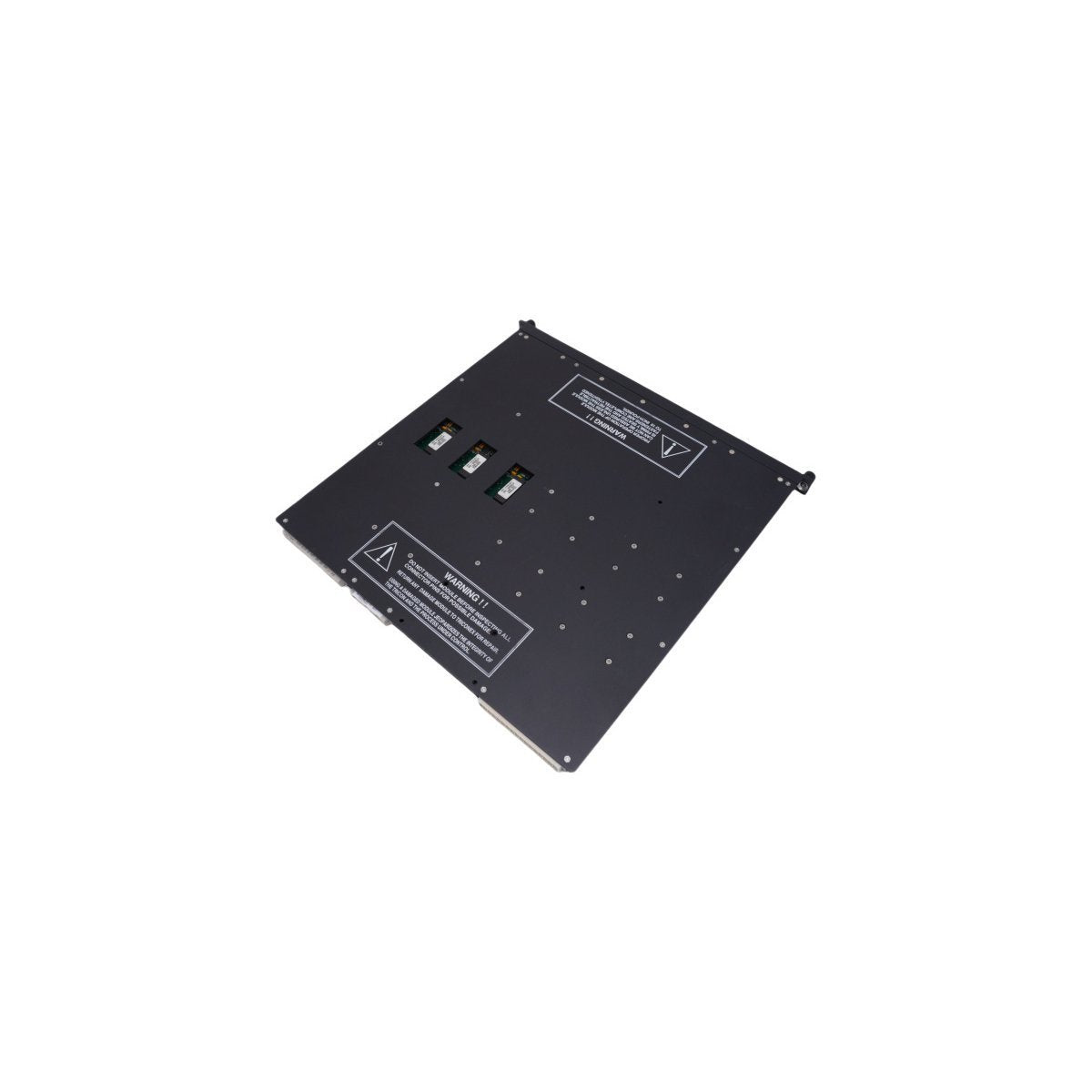

El Triconex 3510 es un módulo de entrada de pulsos de alta integridad diseñado para el Sistema Instrumentado de Seguridad (SIS) Tricon. Este componente especializado está diseñado para adquirir y procesar señales de frecuencia de alta velocidad de sensores montados en campo, como captadores magnéticos o interruptores de proximidad. Al convertir estos pulsos sin procesar en datos precisos de velocidad o flujo, el 3510 facilita la protección crítica contra el exceso de velocidad de la turbina y el monitoreo del proceso. Como parte de la arquitectura TMR (Triple Modular Redundante), el módulo asegura que los datos de pulso se procesen a través de tres rutas aisladas, proporcionando la tolerancia a fallas y la profundidad de diagnóstico requeridas para aplicaciones de Nivel de Integridad de Seguridad 3 (SIL3).

Perfiles de hardware técnico y métricas de rendimiento

El módulo 3510 está diseñado para manejar entradas de alta frecuencia con extrema precisión y aislamiento eléctrico:

• Capacidad de rango de frecuencia: Optimizado para manejar frecuencias de señal que van desde 1 Hz hasta 10 kHz, adaptándose a un amplio espectro de equipos giratorios industriales.

• Precisión de medición: Ofrece una precisión superior de ±0.1% de la lectura, asegurando datos consistentes para interbloqueos de seguridad críticos.

• Configuración de salida: Cuenta con dos relés SPDT (unipolar de doble tiro) integrados, que proporcionan conmutación física fiable para circuitos de alarma o disparo localizados.

• Resistencia ambiental: Diseñado con un chasis resistente y componentes internos de alta calidad, lo que permite un funcionamiento fiable en condiciones térmicas y atmosféricas exigentes.

• Implementación de redundancia: Totalmente compatible con la lógica de votación TMR de Triconex, lo que evita que cualquier punto único de falla afecte el lazo de seguridad.

• Dimensiones físicas: Marco estándar de 2.85 kg que mide 49 x 45.3 x 6.8 cm, diseñado para una integración segura dentro del chasis del sistema Tricon.

• Certificaciones de seguridad: Cuenta con clasificaciones de cumplimiento internacionales de UL, CSA y CE para su uso en entornos peligrosos y de misión crítica.
