Descripción general del producto

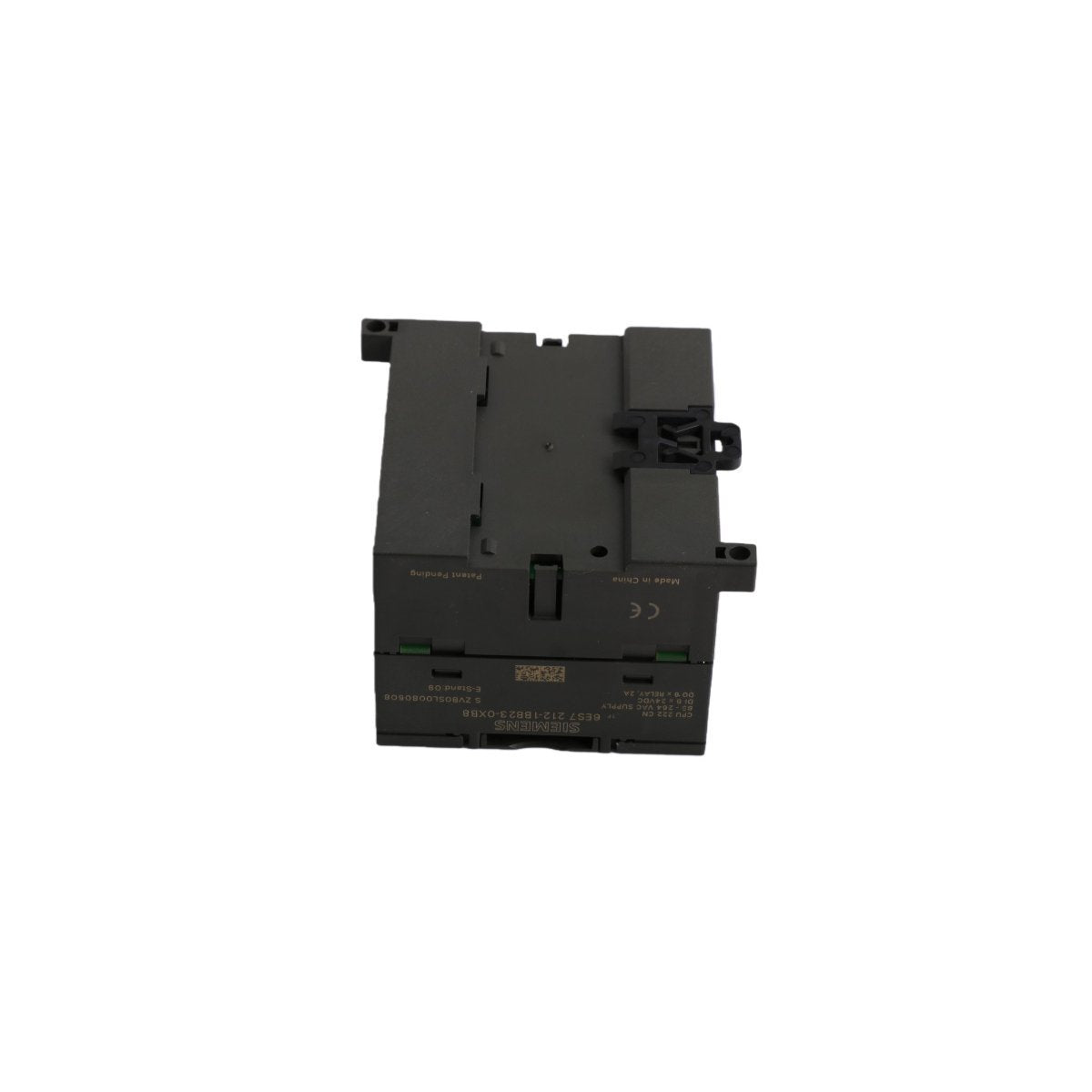

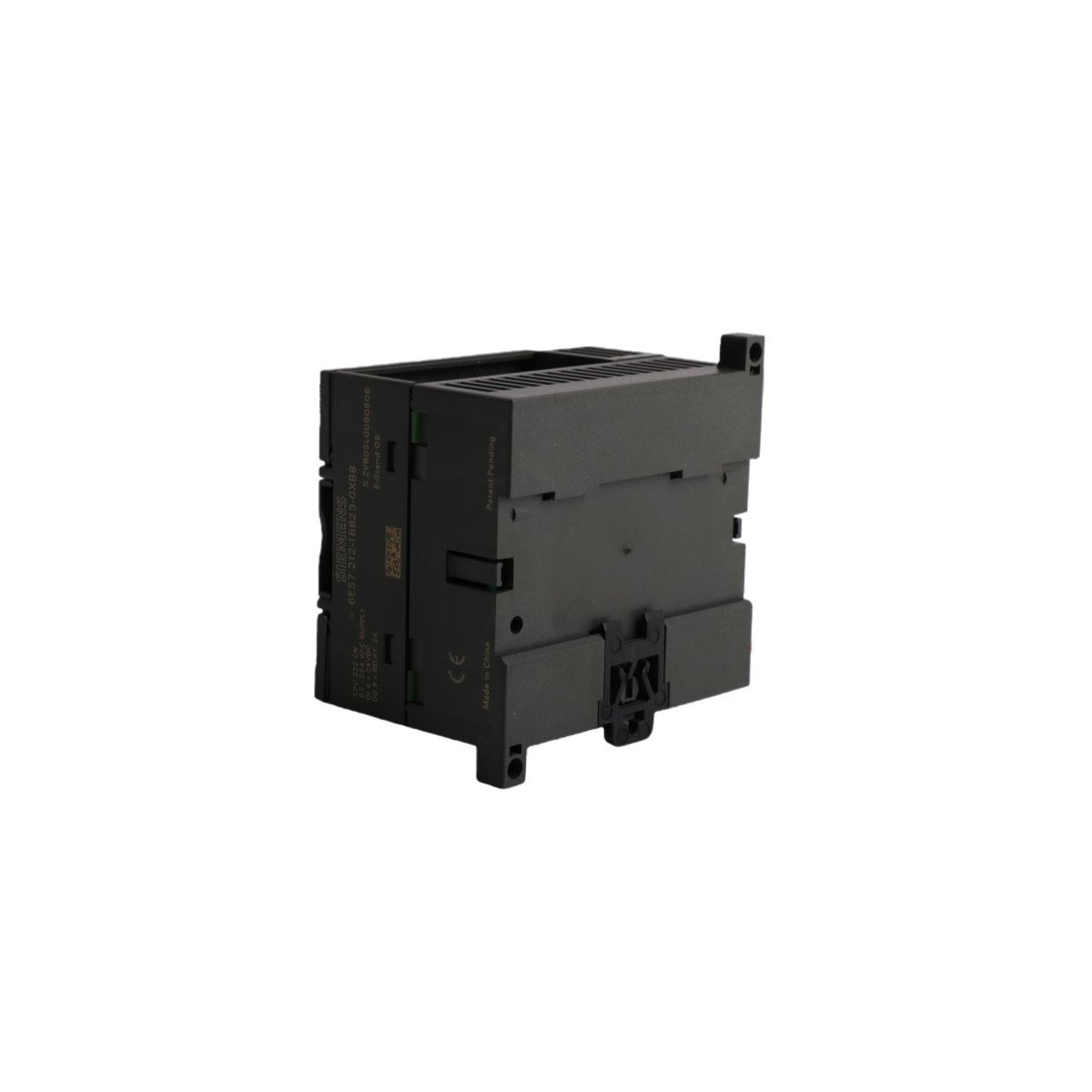

El 6ES7212-1HE40-0XB0 es una unidad central de procesamiento de alto rendimiento de la familia SIMATIC S7-1200, específicamente la variante CPU 1212C DC/DC/Relé. Este controlador compacto está diseñado como una solución de automatización todo en uno, que combina el procesamiento de alta velocidad con capacidades versátiles de entrada y salida integradas. Sirve como el núcleo inteligente para tareas de automatización descentralizadas, ofreciendo comunicación PROFINET sin fisuras y una sólida arquitectura de memoria. Al integrar señales digitales y analógicas directamente en la carcasa de la CPU, reduce el tamaño físico y la complejidad de los sistemas de control, lo que lo convierte en una opción principal para el control localizado de máquinas.

Capacidades de procesamiento principales y métricas físicas

• Arquitectura de memoria: 75 KB de memoria de trabajo, 2 MB de memoria de carga integrada, y 10 KB de datos retentivos.

• Configuración de E/S integrada: 8 entradas digitales (24V CC), 6 salidas de relé (2A), y 2 entradas analógicas (0 a 10V CC).

• Interfaz de comunicación: 1 puerto PROFINET (Ethernet) que admite hasta 16 dispositivos de E/S.

• Velocidad de procesamiento: 0.08 μs para operaciones de bits.

• Requisitos de la fuente de alimentación: 24V CC (rango de 20.4V a 28.8V) con protección integrada contra polaridad inversa.

• Potencial de expansión: Admite hasta 2 módulos de señal y 1 placa de señal para una escala personalizada.

• Peso físico: 0.95 kg.

• Dimensiones del hardware: 2.5 cm x 5.1 cm x 83.8 cm.

• Tolerancia ambiental: Clasificación de protección IP20 con un rango de operación de -20°C a +60°C.

Implementación estratégica de automatización y uso en campo

La CPU 1212C 6ES7212-1HE40-0XB0 está optimizada para una amplia gama de sectores industriales que requieren un control preciso y autónomo:

• Embalaje y etiquetado: Gestión de sensores de alta velocidad y actuadores controlados por relés para la clasificación de cintas transportadoras y el empaquetado de productos.

• Automatización de edificios: Control de unidades HVAC, sistemas de iluminación, y puntos de acceso donde las entradas analógicas integradas monitorean la temperatura o la presión.

• Máquinas herramienta: Sirve como controlador lógico para prensas hidráulicas compactas o máquinas perforadoras, utilizando salidas de relé para accionar directamente válvulas solenoides.

• Gestión del agua: Monitoreo de sensores de nivel y control de ciclos de bomba en estaciones de tratamiento descentralizadas a través de la red PROFINET.

• Manipulación de materiales: Implementación de lógica inteligente para AGV (vehículos guiados automáticamente) a pequeña escala o estaciones de elevación donde el espacio para módulos de expansión es limitado.
