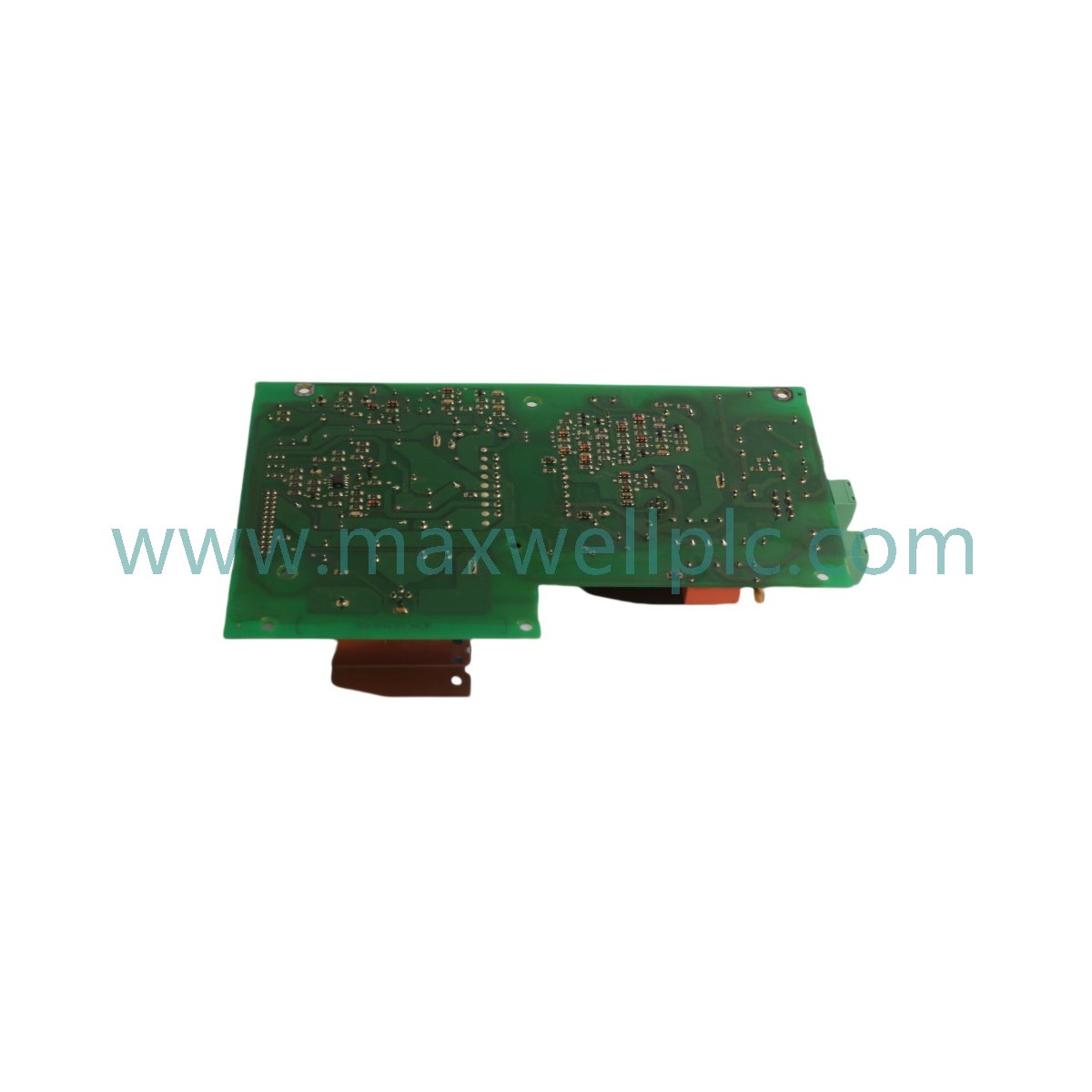

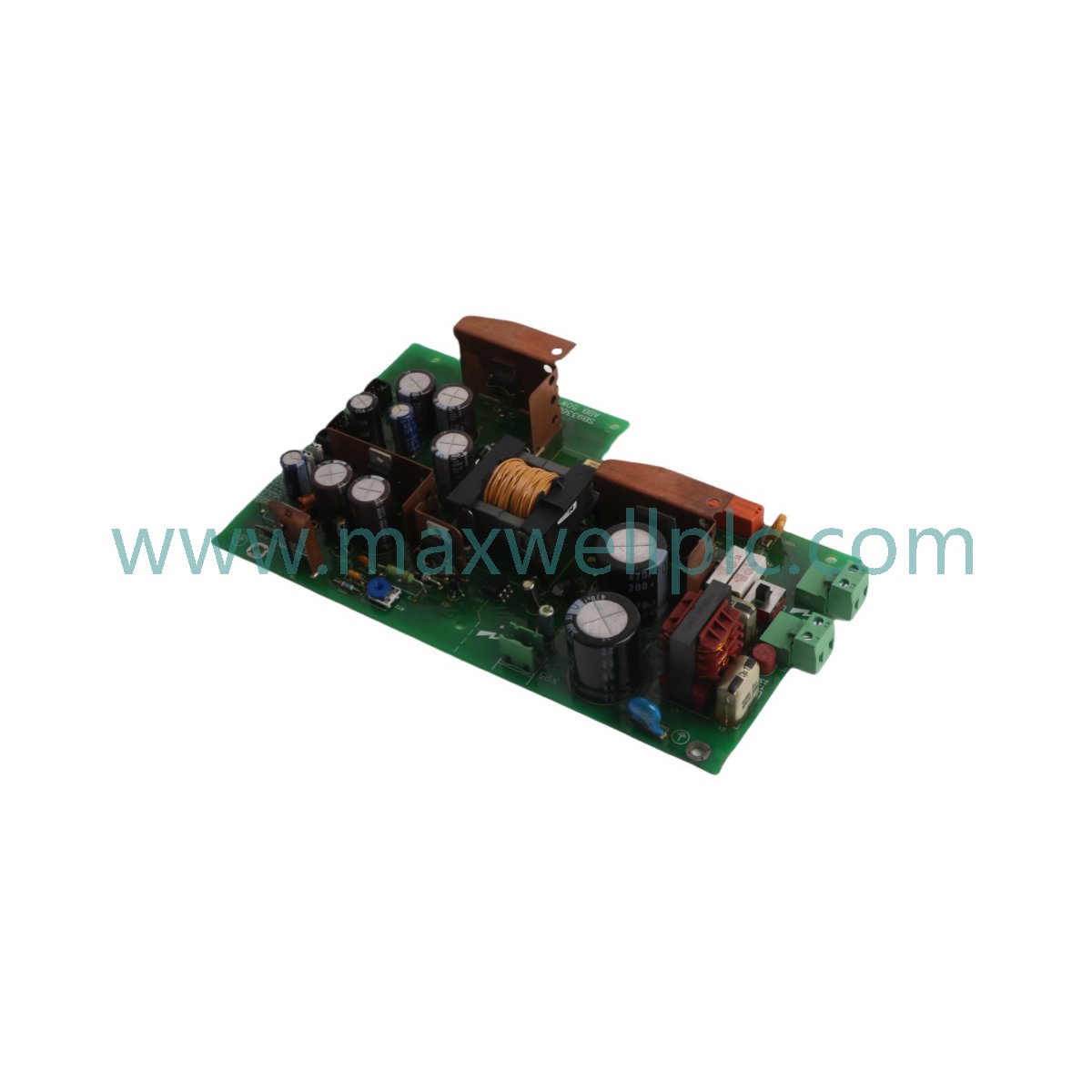

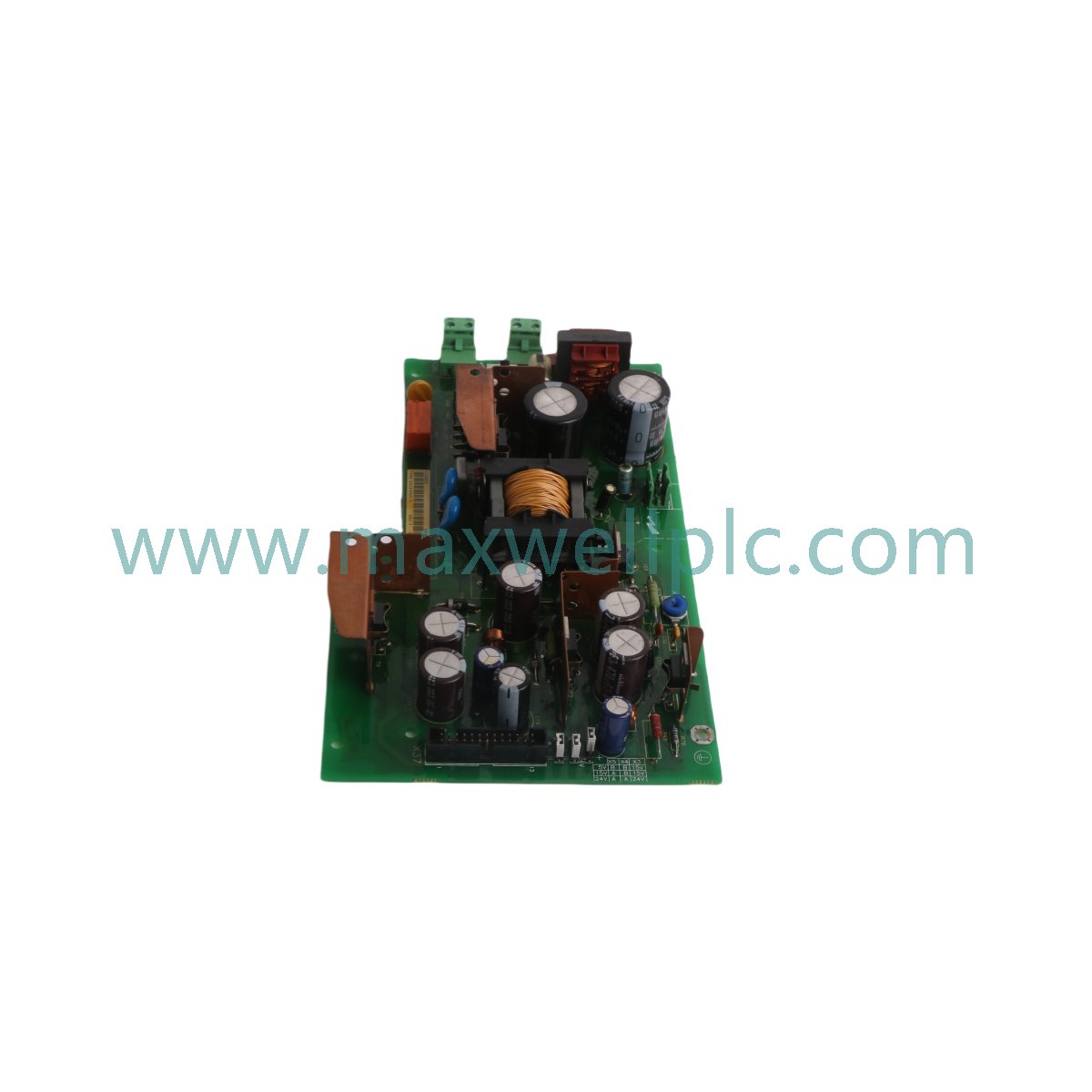

El ABB SDCS-POW-1C, también catalogado como la Tarjeta de Fuente de Alimentación de CC SDCS-POW-1C, funciona como un componente de hardware dedicado para la regulación y distribución de energía dentro de las arquitecturas DCS de Symphony Plus. Este módulo convierte la energía de CA entrante en una salida regulada de 24 VCC, proporcionando corriente para los componentes de control del sistema y los módulos de E/S. Está diseñado para soportar configuraciones de energía redundantes, asegurando una entrega de voltaje continua al backplane durante fallas o mantenimiento del suministro primario. El hardware facilita la conectividad de interfaz estandarizada, permitiendo la integración en los sistemas de rack existentes sin modificaciones a la carcasa física.

Configuración del módulo

El SDCS-POW-1C es una unidad de fuente de alimentación de diseño fijo. No hay sufijos de hardware definidos por el usuario ni variaciones modulares para este número de pieza.

Especificaciones del hardware

Integración del sistema de control

Este módulo interactúa con la placa base para gestionar la escala de densidad de E/S y asegurar que la lógica de control reciba una alimentación de CC constante. Está diseñado para ser compatible con los protocolos de compatibilidad de flash de firmware utilizados en el entorno Symphony Plus, lo que permite la supervisión del estado a través de la red de control. La fuente de alimentación admite respuestas deterministas de alta velocidad a los cambios de carga, evitando caídas de voltaje durante los períodos de máxima demanda de corriente por parte de los componentes electrónicos de control. Su diseño interno minimiza el ruido armónico, asegurando que el bus de comunicación de la placa base permanezca libre de interferencias eléctricas.

Información para pedidos

• Tarjeta de alimentación SDCS-POW-1C

• Embalaje protector antiestático

• Documentación técnica/inserción manual

• No incluye base de montaje ni bloques de terminales

Pautas de instalación en campo

• Conexión a tierra: Fije el chasis del módulo a la toma de tierra del armario para garantizar una mitigación eficaz del ruido y una protección contra sobretensiones.

• Restricciones de cableado: Utilice cableado de gran calibre para las conexiones de salida de CC para minimizar la caída de voltaje a distancia.

• Blindaje: Asegúrese de que los cables de alimentación de CA se dirijan por separado del cableado de nivel de señal para evitar interferencias inductivas.

• Inserción en la placa base: Alinee el módulo con cuidado dentro de los rieles guía del rack. Asegúrese de que los pines del conector estén completamente insertados antes de asegurar el mecanismo de bloqueo.

• Entorno: Proporcione suficiente espacio libre para el flujo de aire alrededor del módulo para evitar la acumulación térmica dentro del armario.

Preguntas frecuentes

• P: ¿Este módulo admite la capacidad de intercambio en caliente?

• R: Sí, la unidad está diseñada para el intercambio en caliente; sin embargo, asegúrese de que el controlador de redundancia reconozca el suministro secundario antes de retirar la unidad primaria.

• P: ¿Se puede conectar esta unidad en paralelo con otros módulos de alimentación?

• R: Sí, está diseñado para compartir la carga redundante en configuraciones de placa base específicas. Siga el manual técnico para las reglas de cableado en paralelo.

• P: ¿El módulo contiene diagnósticos internos?

• R: Sí, la placa proporciona señales de estado al controlador DCS para indicar el estado del voltaje de salida y las condiciones de falla internas.

• P: ¿Está aislada la salida de 24 VCC?

• R: Sí, la etapa de salida está galvánicamente aislada de la entrada de CA para proteger los circuitos de control aguas abajo.

• P: ¿Cómo reacciona la unidad a las sobretensiones de entrada de CA?

• R: El módulo incluye circuitos de protección contra sobretensiones internos para suprimir los picos transitorios y evitar daños a los componentes de CC internos.

• P: ¿Puedo usar esto en un entorno sin refrigeración forzada?

• R: Sí, el módulo está clasificado para refrigeración por convección pasiva siempre que la temperatura ambiente del armario se mantenga dentro de los límites especificados.

• P: ¿Cuál es el procedimiento de reinicio después de una avería?

• R: Una vez que se elimina la condición de falla, la fuente de alimentación intentará automáticamente un reinicio basado en la secuencia de encendido a nivel del sistema.

• P: ¿Es necesario actualizar el firmware de esta fuente de alimentación?

• R: Este módulo funciona como un dispositivo de hardware controlado analógicamente y no requiere actualizaciones de firmware a nivel de campo para la regulación básica de la energía.
