Descripción general del producto

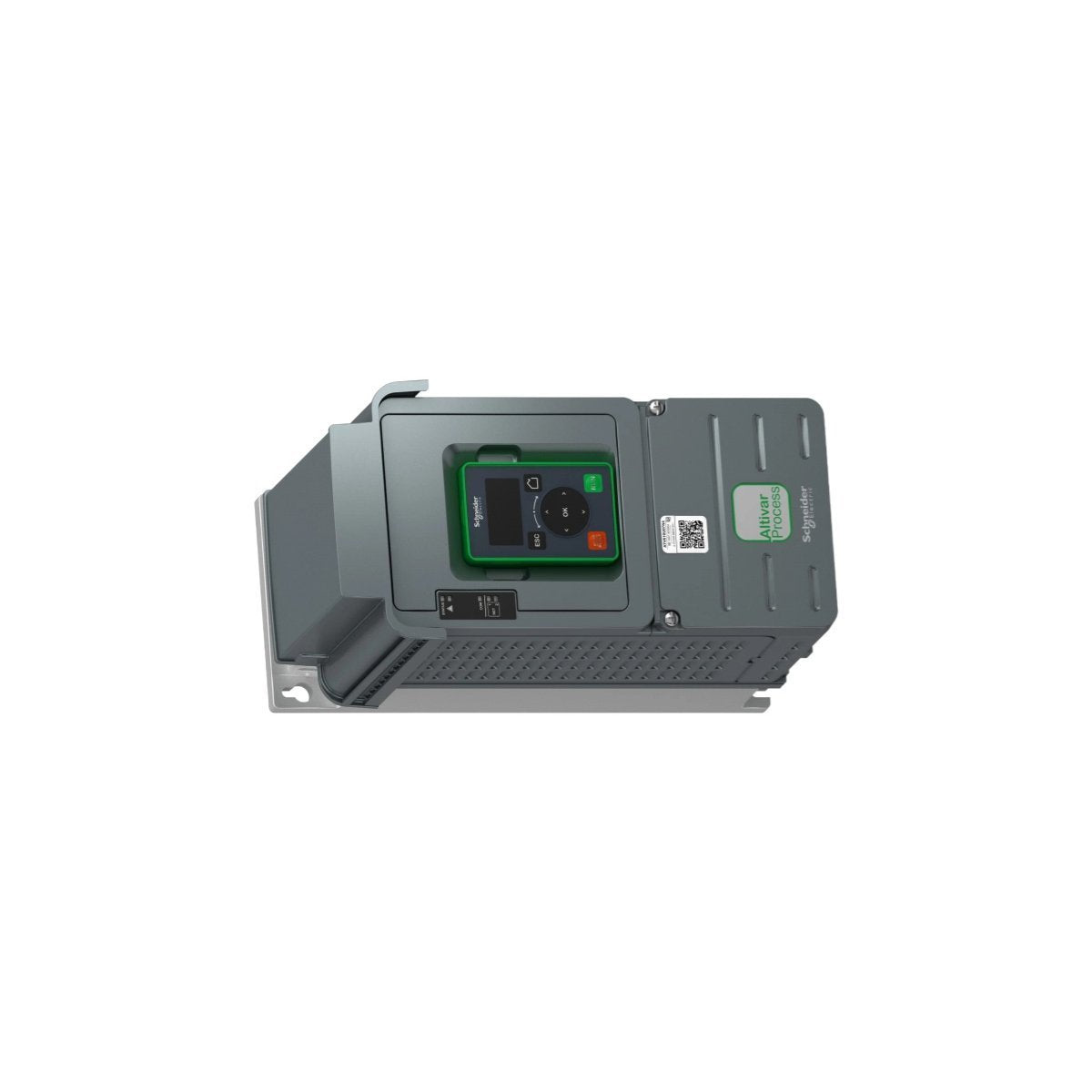

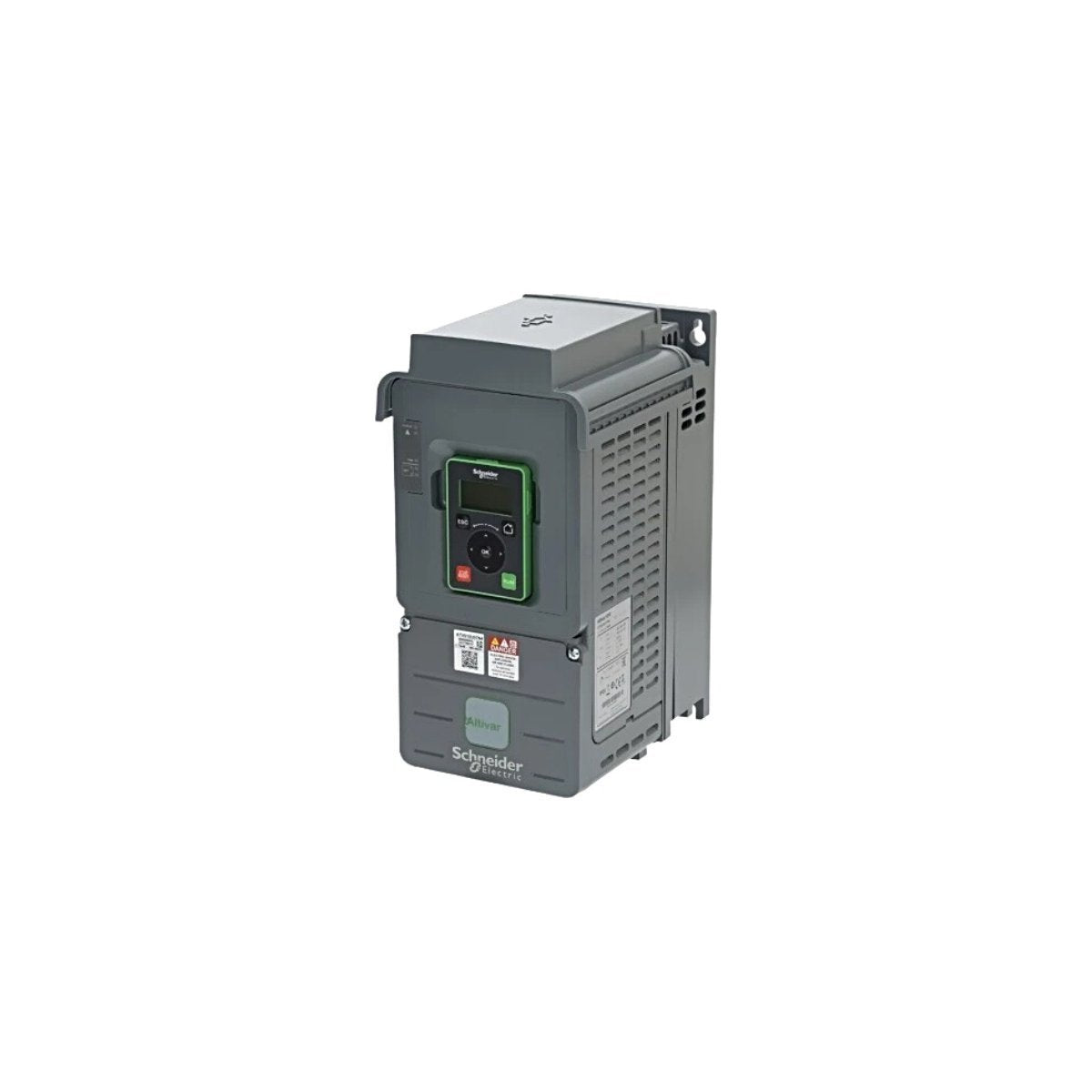

El ATV610U07N4 es un inversor de frecuencia especializado de la serie Easy Altivar 610 de Schneider Electric, diseñado para proporcionar un control esencial del motor para motores asíncronos trifásicos. Con una potencia nominal de 0,75 kW (1 hp), este variador está optimizado para aplicaciones industriales estándar donde la fiabilidad y la rentabilidad son requisitos primordiales. Funciona dentro de un rango de tensión de 380 V a 460 V CA, ofreciendo una regulación precisa de la velocidad y gestión del par. La filosofía de diseño de la serie ATV610 enfatiza la simplicidad "plug-and-play", lo que permite una rápida puesta en marcha e integración en sistemas existentes controlados por PLC, manteniendo al mismo tiempo un alto nivel de eficiencia energética y protección del motor.

Parámetros esenciales de hardware y métricas de rendimiento

El ATV610U07N4 se define por su arquitectura que ahorra espacio y sus sólidas características de protección eléctrica.

• Potencia de salida nominal: 0,75 kW / 1,0 hp

• Tensión de alimentación principal: 380 V a 460 V CA (trifásico)

• Frecuencia de la red: 50/60 Hz

• Protección integrada: Prevención de sobrecargas, supervisión térmica y protección contra cortocircuitos

• Interfaz de comunicación: Enlace serie Modbus integrado

• Configuración de E/S: Entradas/salidas discretas y analógicas para un control flexible del sistema

• Protección ambiental: IP20 (previsto para montaje en armario)

• Dimensiones físicas: 16,8 x 13,6 x 6,0 cm

• Peso de la unidad: 0,7 kg (neto) / Peso de envío aproximado 1,5 kg

• Algoritmo de control: Relación tensión/frecuencia (V/f) y control vectorial sin sensor

• Conformidad: Certificación CE para estándares de maquinaria industrial

Implementaciones específicas por sector y uso industrial

Este variador de velocidad compacto es particularmente eficaz en escenarios de potencia pequeña a media donde la precisión del proceso impacta directamente en la producción operativa.

• Bombeo y gestión de fluidos: Control de bombas centrífugas para el suministro y la circulación de agua en instalaciones comerciales o industriales ligeras.

• Sistemas de ventilación: Regulación de ventiladores de suministro y extracción para optimizar las unidades de tratamiento de aire, reduciendo significativamente el consumo de energía.

• Transporte y manipulación de materiales: Gestión de secuencias de arranque/parada y ajustes de velocidad para sistemas de cinta a pequeña escala y clasificación automatizada.

• Control básico de maquinaria: Accionamiento de agitadores, mezcladoras y maquinaria textil ligera donde se requiere un par constante.

• Integración OEM: Sirviendo como un arrancador de motor estandarizado y fiable para fabricantes de máquinas especializadas que necesitan un tamaño compacto.
