Descripción general del producto

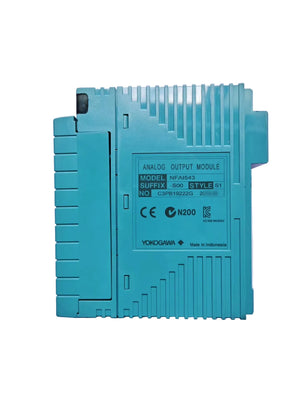

El Yokogawa NFAI543-S00 es un módulo de salida analógica de alta densidad diseñado para el sistema de control de producción integrado CENTUM VP. Esta unidad de 16 canales proporciona señales aisladas de 4 a 20 mA a instrumentos de campo como posicionadores de válvulas de control y actuadores. Diseñado para entornos industriales de alta confiabilidad, el módulo presenta un robusto aislamiento eléctrico y capacidades de comunicación HART, lo que permite una integración perfecta de dispositivos de campo inteligentes. Su factor de forma compacto y sus rápidas tasas de actualización de datos garantizan un rendimiento de control preciso en circuitos de proceso críticos.

Especificaciones de rendimiento y detalles de hardware

• Configuración de salida: 16 canales, totalmente aislados para evitar bucles de tierra.

• Rango de señal: Estándar de 4 a 20 mA CC.

• Impedancia de carga: Admite una resistencia que oscila entre 0 y 750 Ω.

• Métricas de respuesta: Ciclo de actualización de datos de 10 ms con un tiempo de respuesta de paso de 100 ms.

• Precisión: Precisión nominal de ±0,3% de la escala completa con un máximo de deriva de temperatura de ±0,01%/°C.

• Fuerza de aislamiento: Tensión soportada de 1500 V CA entre la salida y el sistema durante 60 segundos.

• Integración inteligente: Comunicación HART integrada para diagnósticos remotos y parametrización.

• Consumo de energía: 230 mA a 5 V CC y 540 mA a 24 V CC.

• Peso físico: 0,4 kg.

• Dimensiones: Aproximadamente 130 mm x 130 mm x 45 mm (tamaño estándar del módulo FIO de Yokogawa).

• Terminación: Terminales de abrazadera de presión o interfaz de cable conector MIL.

Escenarios de implementación y aplicaciones industriales

Este módulo se implementa principalmente en industrias pesadas donde se requiere una modulación precisa de los elementos de control final. Las aplicaciones comunes incluyen:

• Refinería de petróleo y gas: Regulación de válvulas de control de flujo y reguladores de presión en unidades de destilación complejas.

• Procesamiento químico: Gestión de bombas dosificadoras de precisión y actuadores de regulación de temperatura en entornos volátiles.

• Generación de energía: Interconexión con sistemas de control de turbinas y válvulas de derivación de vapor donde el alto aislamiento y los tiempos de respuesta rápidos son obligatorios.

• Tratamiento de agua: Control de variadores de frecuencia (VFD) y válvulas de aireación a gran escala en infraestructura municipal.

Preguntas frecuentes

P: ¿El NFAI543-S00 admite comunicación digital a través del circuito analógico?

R: Sí, este módulo está equipado con la funcionalidad de comunicación HART, lo que permite la transmisión de datos de diagnóstico digitales y la configuración del dispositivo junto con la señal analógica de 4 a 20 mA.

P: ¿Cómo maneja el módulo una falla de comunicación del sistema?

R: El módulo cuenta con una función de respaldo de salida configurable. Cada uno de los 16 canales se puede configurar individualmente en un valor de seguridad específico o para mantener su último estado conocido en caso de una falla del controlador.

P: ¿Cuál es el significado de la tensión soportada de 1500 V CA?

R: Esta especificación indica el nivel de aislamiento eléctrico entre las salidas del lado del campo y la lógica interna del sistema, protegiendo el hardware de control sensible de sobretensiones externas o ruido eléctrico.

P: ¿Es compatible el módulo con dispositivos de campo de alta impedancia?

R: El NFAI543-S00 puede controlar cargas de hasta 750 Ω, lo que es suficiente para la gran mayoría de los transductores I/P, posicionadores e indicadores remotos industriales.

P: ¿Cómo se identifica un circuito abierto en el cableado de campo?

R: El hardware incluye detección de circuito abierto. Si el flujo de corriente cae a 0,65 mA o menos, el sistema activa una alerta de diagnóstico para notificar a los operadores de una posible rotura de cableado o desconexión del dispositivo.
