Descripción general del producto

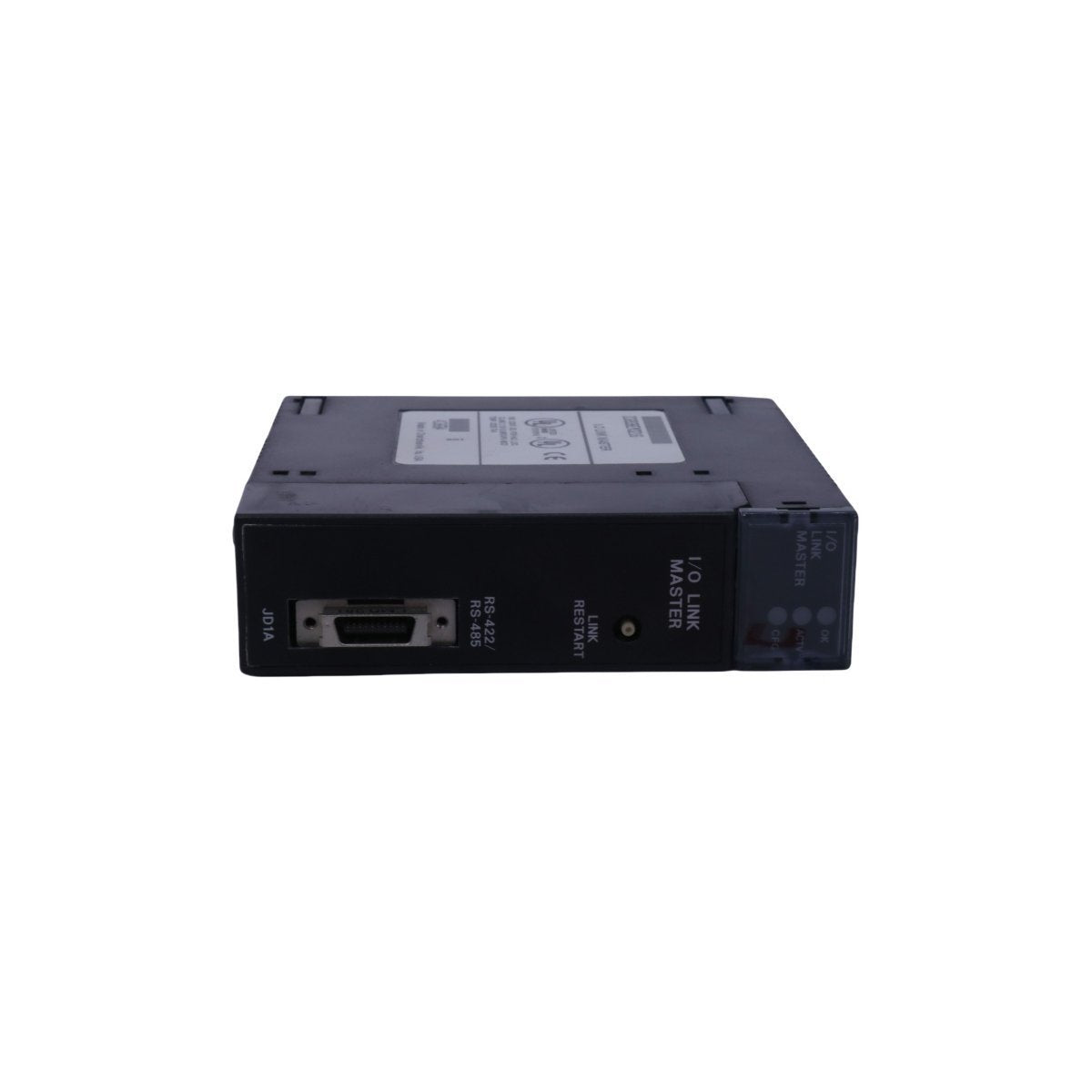

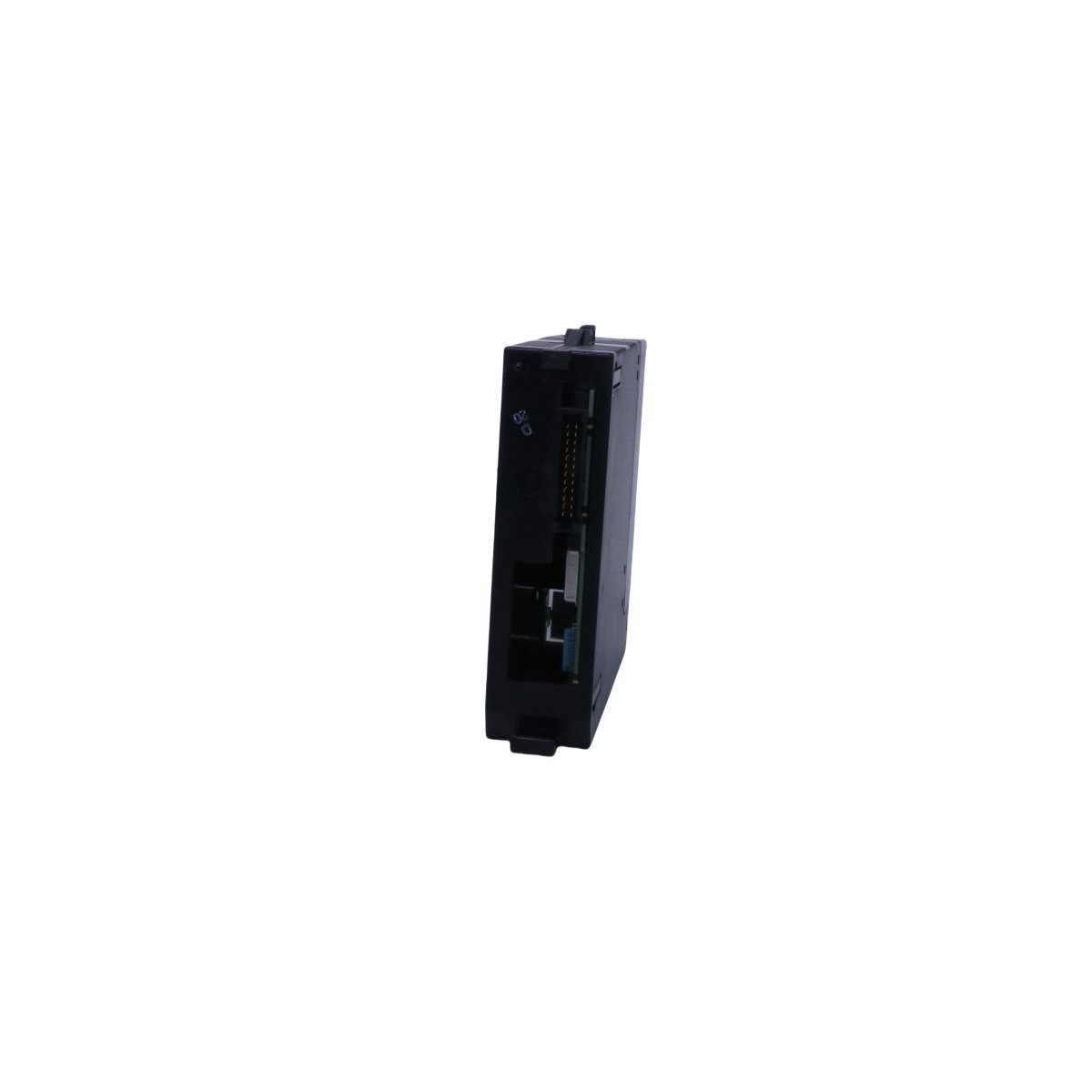

El GE Fanuc IC693BEM321 es un Maestro de enlace de E/S para sistemas PLC de la serie 90-30, que se utiliza para conectar el backplane del PLC a una red de enlace de E/S conectada en serie. El módulo gestiona el intercambio de datos entre la CPU del PLC y múltiples dispositivos de enlace remotos/esclavos, lo que admite E/S discretas distribuidas donde el cableado de campo debe extenderse más allá de la placa base.

Se instala en una ranura estándar de la Serie 90-30 y funciona con la fuente de alimentación de 5 VCC de la placa base. Los dispositivos de campo en el enlace usan su propia fuente de alimentación.

Resumen de interfaz y capacidad

• Número de modelo: IC693BEM321

• Tipo de producto: Módulo maestro de enlace de E/S

• Compatibilidad de plataforma: Serie 90-30 (y arquitecturas compatibles según sea el caso)

• Capacidad de esclavos: Hasta 16 esclavos de enlace por maestro

• Capacidad de E/S discretas (por enlace): Hasta 1024 entradas y 1024 salidas (depende del sistema)

• Estándares seriales: RS-422 / RS-485

• Conector frontal: Conector Honda de 20 pines

• Indicadores: 3 LED de estado

• Controles: Botón frontal de reinicio/control de enlace

• Alimentación de backplane: 5 VCC (lógica del módulo)

• Condición: Nuevo

• Peso: Aprox. 0,2 kg

• Dimensiones: Aprox. 3,6 × 13 × 13,5 cm

• Sistema: PLC

• Estado del producto: Activo

• País de origen: EE. UU.

• Código HS: 8537101190

Escenarios de uso típicos

El IC693BEM321 se aplica cuando un sistema de la Serie 90-30 necesita expansión remota de E/S discretas a través de un enlace en serie, como agregar E/S en subpaneles de máquinas, zonas de transportadores o patines de proceso mientras se mantiene el bastidor principal del PLC centralizado. También se utiliza en proyectos de modernización para mantener las arquitecturas de enlace de E/S existentes y minimizar el recableado durante las actualizaciones del controlador o las reconstrucciones de gabinetes.
