Descripción general del producto

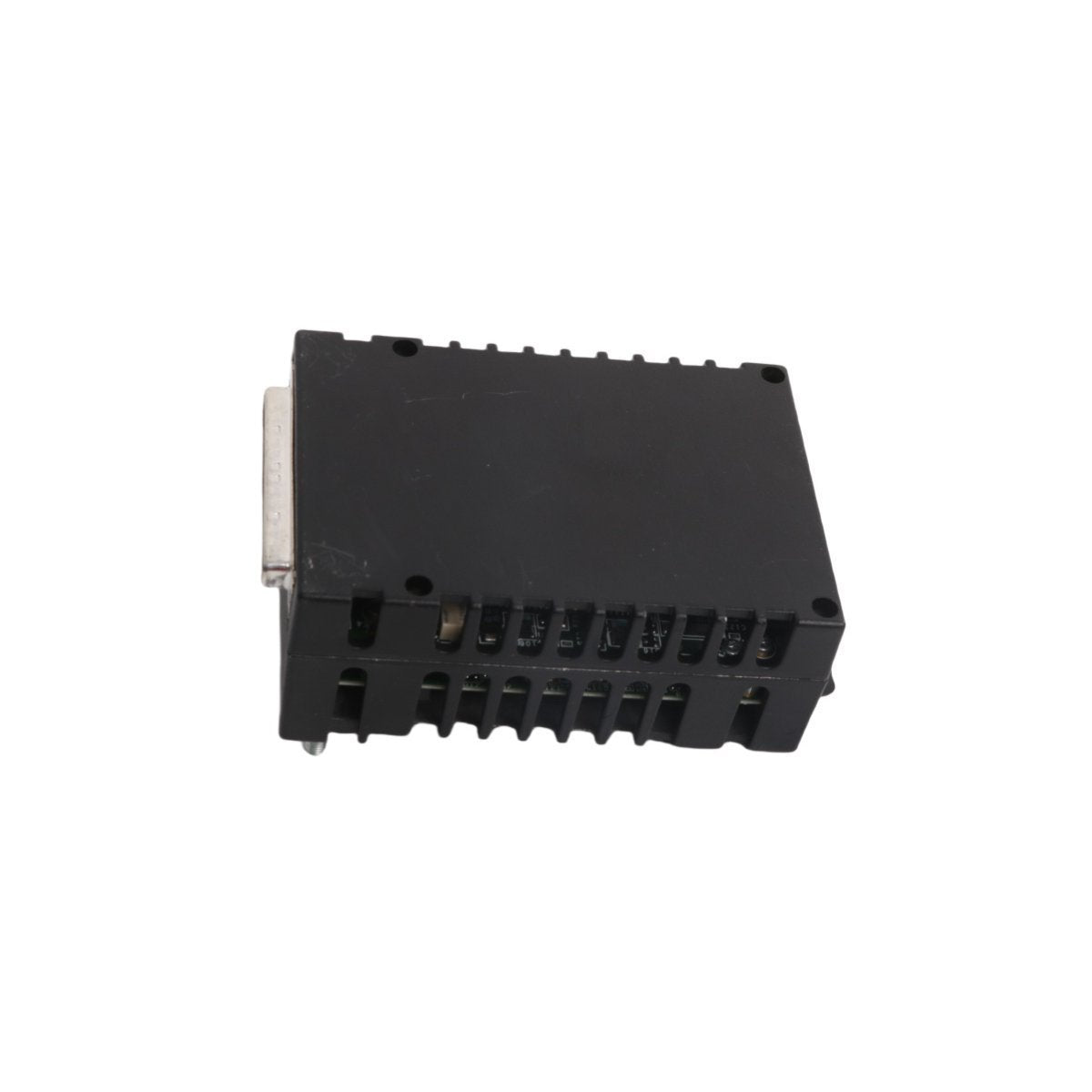

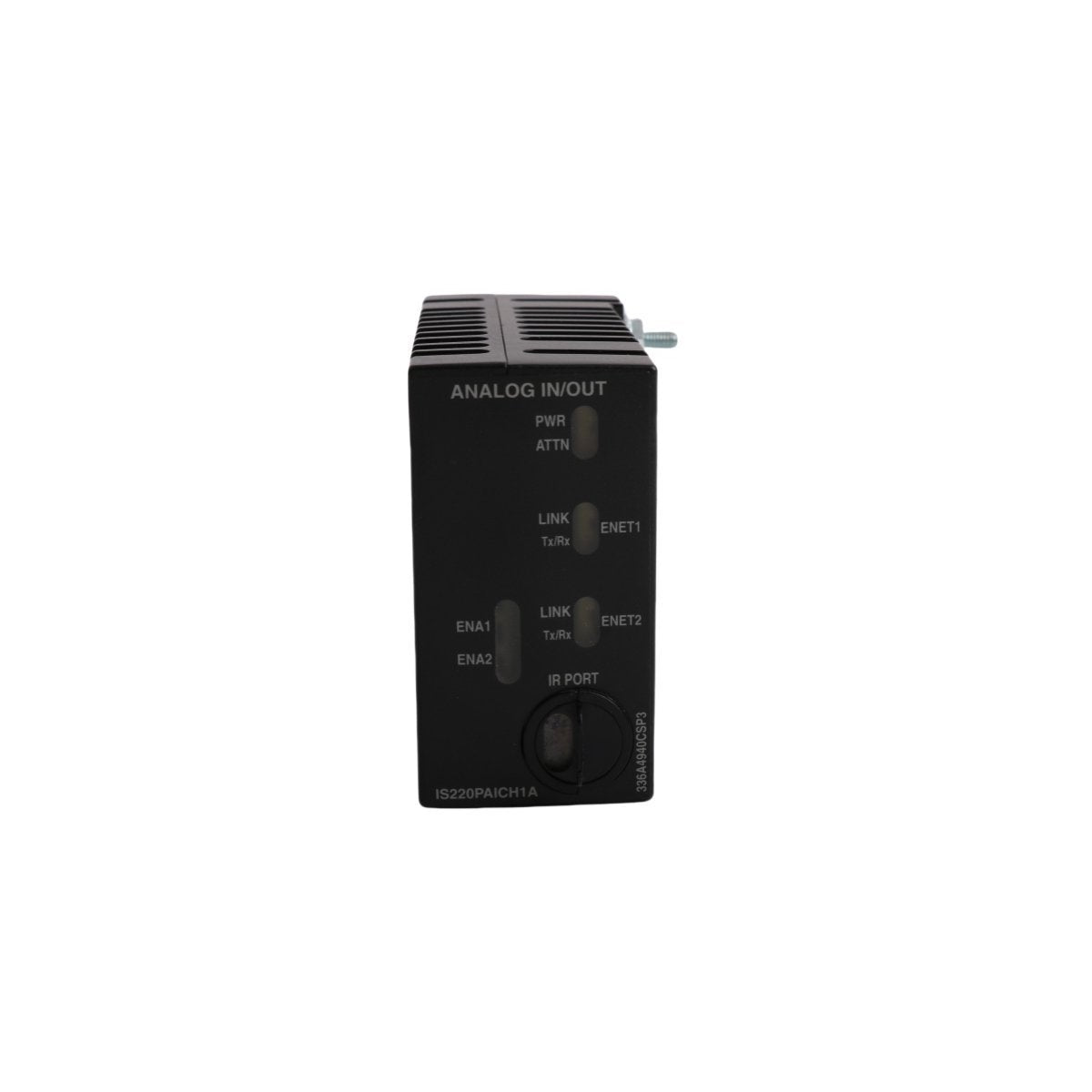

El IS220PAICH1A es un paquete de E/S analógicas de alta densidad diseñado por General Electric para la plataforma de control Mark VIe. Este módulo sirve como interfaz digitalizada principal entre los sensores analógicos de nivel de campo y la red de control IONet. Diseñado para un control de turbinas de alta fiabilidad, admite configuraciones Simplex y Triple Modular Redundante (TMR), utilizando Tolerancia a Fallos Implementada por Software (SIFT) para garantizar la integridad de los datos. Al convertir las señales analógicas directamente en paquetes digitales en el punto de terminación, el IS220PAICH1A elimina la necesidad de instrumentación de interposición compleja, reduciendo significativamente los posibles puntos únicos de fallo en los Sistemas de Control Distribuido (DCS) de misión crítica.

Perfil del componente y arquitectura de rendimiento

• Tipo de módulo Paquete de E/S analógicas distribuidas

• Arquitectura del sistema Admite redundancia Simplex, Doble, y TMR

• Procesamiento de datos Capaz de gestionar votación de E/S compleja dentro de un marco de 40 ms

• Interfaz de red Puertos Ethernet duales para conectividad IONet redundante

• Capacidad de E/S Normalmente admite 10 entradas analógicas y 2 salidas analógicas

• Rango de señal Configurable para señales de ±10 V CC, 0-20 mA, o 4-20 mA

• Masa física 0.38 kg

• Dimensiones de la huella 4.5 cm x 13.5 cm x 8.3 cm

• Rango térmico Diseñado para funcionamiento continuo en entornos de armarios industriales

• Estado operativo Activo (producción actual)

• Origen de fabricación EE. UU.

Escenarios de control críticos y despliegue en campo

El IS220PAICH1A se despliega en entornos donde el rendimiento determinístico y el tiempo de actividad extremo son obligatorios:

Gestión de velocidad y carga de turbinasActuando como interfaz de alta velocidad para transductores de 4-20 mA, proporcionando la retroalimentación en tiempo real necesaria para los bucles de control del gobernador de turbinas de gas y vapor.

Protección tolerante a fallos TMRParticipando en esquemas de votación 2 de 3 (2oo3), donde tres paquetes PAIC trabajan al unísono para validar los datos del sensor, asegurando que el sistema permanezca operativo incluso si un módulo falla.

Interconexión directa de sensor a lógicaAterrizando directamente las señales de campo de los transmisores de presión y los medidores de flujo, permitiendo diagnósticos avanzados a bordo y huellas de hardware reducidas en la sala de control.

Escalado de control distribuidoFacilitando la expansión de los sistemas Mark VIe a través de múltiples bastidores de E/S, aprovechando la comunicación Ethernet para mantener los datos sincronizados en una amplia área geográfica de la planta.

Monitorización auxiliar industrialGestionando entradas analógicas no críticas pero esenciales para presiones de bombas, niveles de aceite, y temperaturas de refrigeración, proporcionando una vista de diagnóstico unificada de todo el tren de generación de energía.
