Descripción general del producto

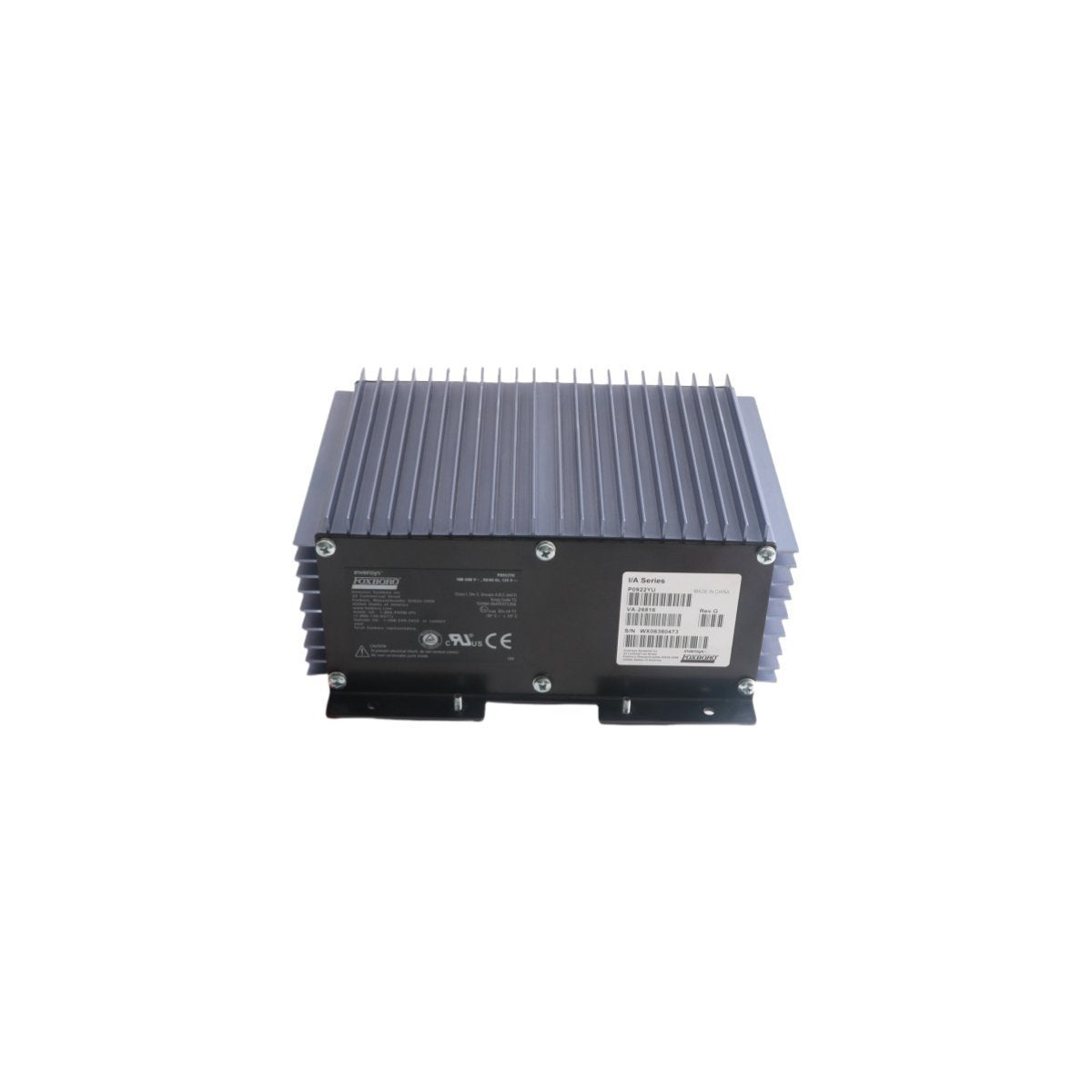

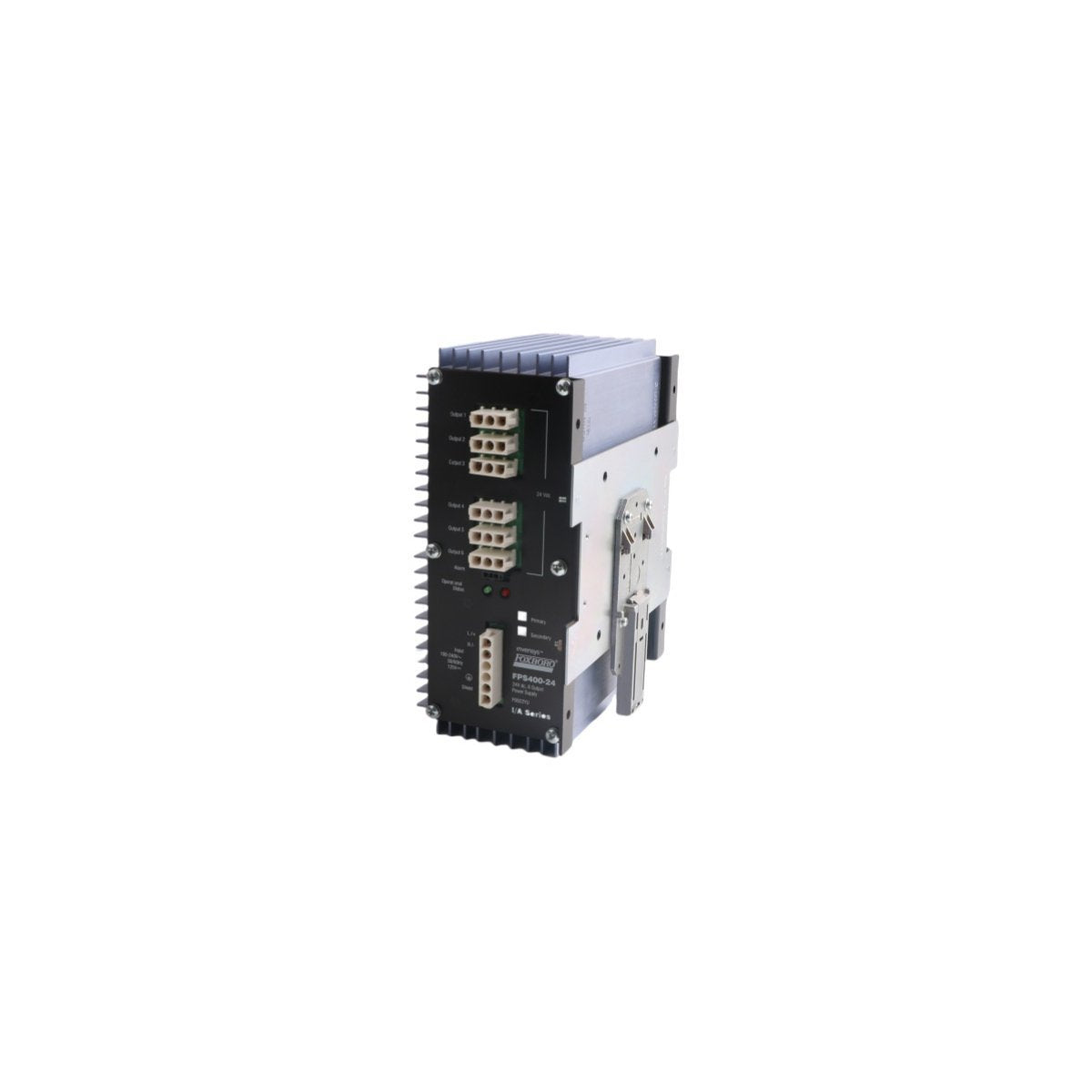

El Foxboro P0922YU, también identificado como FPS400-24, es un módulo de fuente de alimentación de alto rendimiento diseñado específicamente para los sistemas de control distribuido (DCS) de las series I/A y Evo. Este módulo sirve como una fuente de energía estabilizada de 24V CC, suministrando energía limpia y regulada a procesadores de control críticos, interfaces de comunicación, y racks de expansión de E/S. Su función principal es convertir la entrada de CA o CC de calidad de servicio en los voltajes de CC de precisión requeridos por la electrónica industrial basada en microprocesadores sensibles.

Diseñado para arquitecturas de alta disponibilidad, el FPS400-24 está construido con un endurecimiento de grado industrial para garantizar la continuidad de las operaciones de control de procesos. Actúa como la base eléctrica del gabinete de control, protegiendo los componentes posteriores de las fluctuaciones de voltaje, el ruido eléctrico, y las sobretensiones comunes en entornos industriales pesados.

Especificaciones técnicas

• Fabricante: Foxboro (Schneider Electric)

• Número de modelo: P0922YU / FPS400-24

• Serie: I/A Series / Evo

• Tipo de módulo: Fuente de alimentación del controlador

• Voltaje de salida: 24 V CC

• Tipo de montaje: Montaje en riel DIN o en rack

• Compatibilidad de voltaje de entrada: Rango de entrada universal CA/CC

• Características de protección: Sobretensión, Cortocircuito, y Protección térmica

• Dimensiones: 21.6 x 18.0 x 10.5 cm

• Peso: 2.84 kg

• Origen: EE. UU.

Características técnicas clave

• Suministro de energía regulado: El FPS400-24 utiliza tecnología de conmutación avanzada para mantener una salida constante de 24 V CC. Esta precisión evita errores lógicos y reinicios de hardware en los controladores que podrían ser causados por rieles de alimentación inestables.

• Diagnóstico de sistema integrado: Equipado con capacidades de monitoreo en tiempo real, el módulo proporciona retroalimentación de estado con respecto a la salud de entrada/salida. Esto permite al DCS registrar eventos de energía y alertar a los operadores sobre posibles fallas de energía antes de que afecten el proceso.

• Soporte de redundancia: En configuraciones de misión crítica, el P0922YU se puede utilizar en pares redundantes. Si un módulo pierde energía de entrada o falla internamente, la unidad secundaria asume la carga completa instantáneamente sin interrumpir la red de control.

• Protección térmica y eléctrica: El módulo incluye salvaguardas integradas contra sobrecorriente y fuga térmica. Su robusta carcasa extruida está diseñada para una disipación de calor óptima, lo que le permite operar en entornos de alta temperatura que a menudo se encuentran en gabinetes de plantas sin control climático.

• Integración perfecta del sistema: Como componente nativo de Foxboro, el P0922YU se integra perfectamente con placas base y rieles de alimentación compatibles con FPS, reduciendo la complejidad del cableado y agilizando el proceso de instalación durante la puesta en marcha o las actualizaciones del sistema.

• Baja interferencia electromagnética (EMI): El circuito de filtrado interno está diseñado para minimizar la emisión de ruido eléctrico, asegurando que la fuente de alimentación no interfiera con los protocolos de comunicación digital de alta velocidad utilizados por los FBM y controladores de Foxboro.

Aplicaciones principales

El Foxboro P0922YU FPS400-24 es esencial para mantener la integridad de la energía en:

• Redes de control Evo: Alimentando la última generación de procesadores de control de alta velocidad.

• Automatización de subestaciones: Proporcionando energía de CC confiable para hardware de protección y control.

• Química y Petróleo y Gas: Apoyando el monitoreo continuo de procesos en entornos hostiles con clasificación G3.

• DCS de centrales eléctricas: Garantizando el tiempo de actividad de los sistemas de control de calderas y turbinas donde la pérdida de energía no es una opción.
