Descripción general del producto

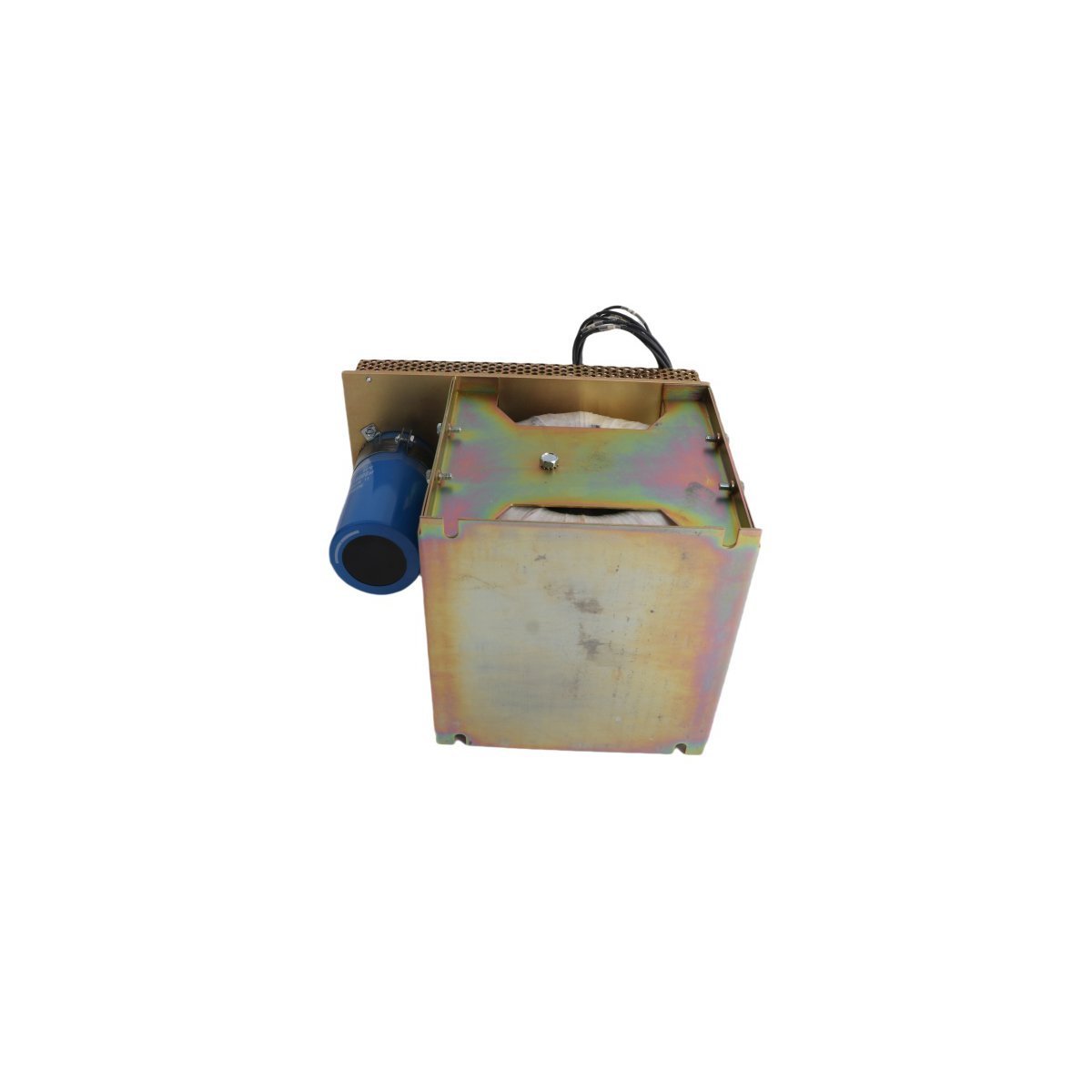

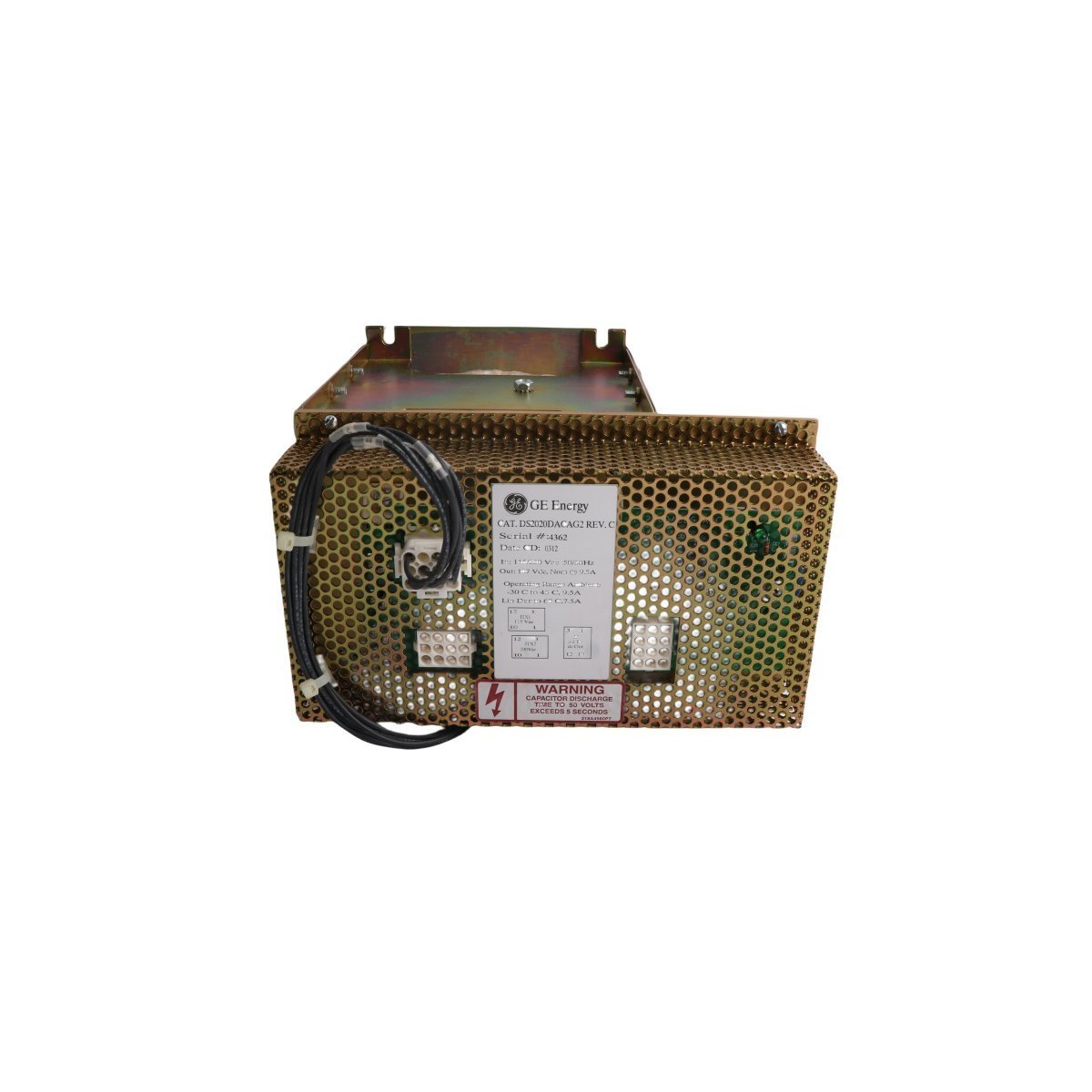

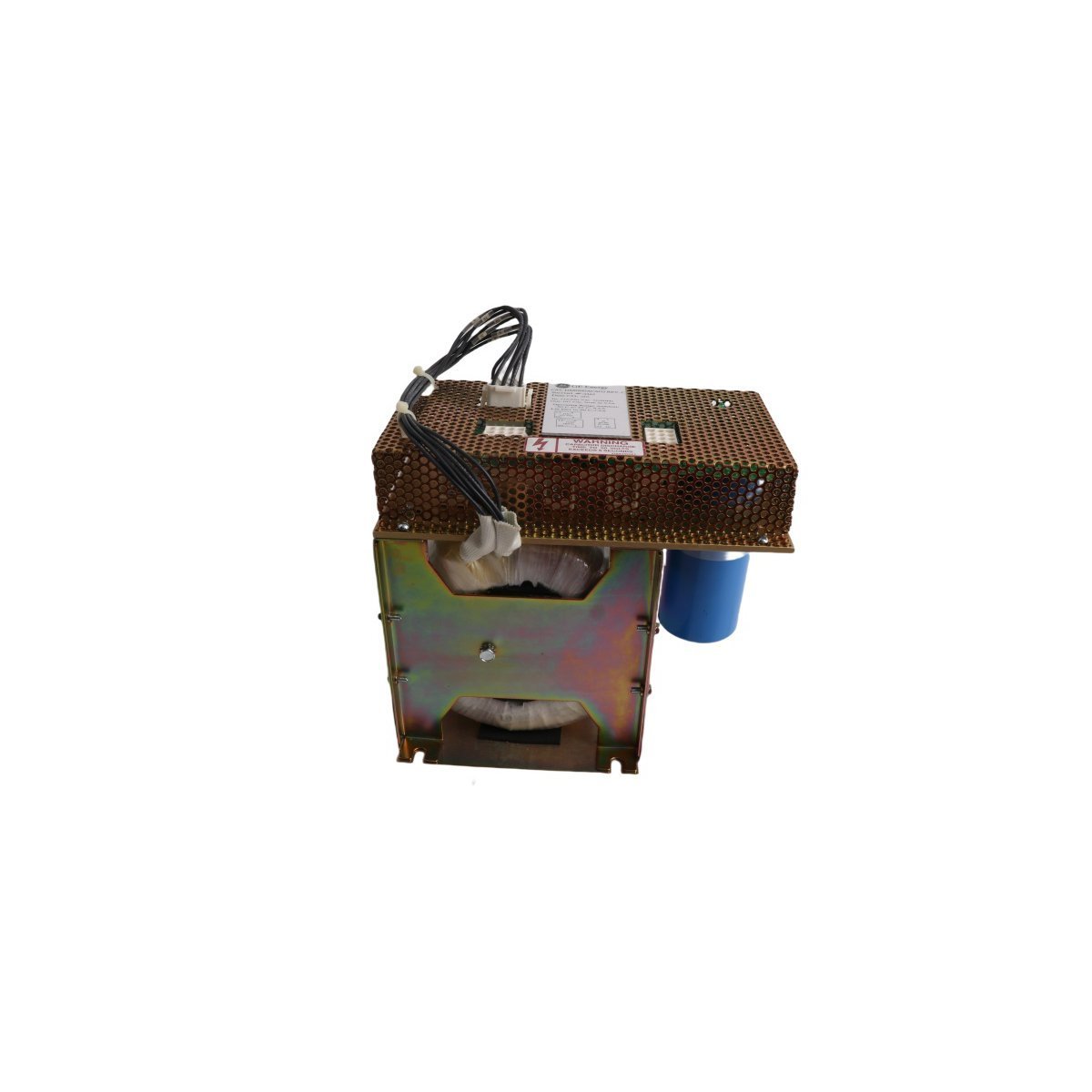

El DS2020DACAG2 es un convertidor de potencia de CA a CC de alto rendimiento diseñado específicamente para el sistema de control de excitación EX2100 de General Electric. Este módulo crítico de fuente de alimentación transforma la entrada estándar de 115/230 VCA en una salida regulada de 125 VCC, estableciendo el bus de CC primario necesario para el hardware de automatización aguas abajo. El módulo es vital para energizar las tarjetas de amplificador de pulso de puerta (GPA) y varios módulos de controlador dentro de la línea de excitación. Diseñado con compatibilidad con versiones anteriores en mente, el DS2020DACAG2 sirve como un reemplazo directo y de alta fiabilidad para la revisión G1 anterior, asegurando la gestión del ciclo de vida de los activos a largo plazo para las instalaciones de generación de energía.

Puntos de referencia de rendimiento y capacidades de hardware

El DS2020DACAG2 está diseñado para mantener un funcionamiento continuo en entornos industriales de alta demanda, con un perfil de energía especializado:

• Conversión eléctrica: Transfiere la entrada de CA monofásica a un riel de 126 VCC de alta estabilidad (nominal de 125 VCC).

• Densidad de potencia de salida: Ofrece una potencia de salida máxima de 1000 W con una corriente nominal de 9.5 ADC por módulo DACA individual.

• Integridad de referencia a tierra: Cuenta con un diseño de tierra centrada; cuando los diodos están acoplados correctamente, los voltajes referenciados a tierra se leen a +62.5 VCC y -62.5 VCC equilibrados.

• Tolerancia ambiental: Clasificado para operar entre -30 °C y +60 °C (-22 a +140 °F) utilizando enfriamiento por convección natural libre.

• Integración en paralelo: Admite configuraciones paralelas de doble módulo para aumentar la capacidad del sistema, siempre que ambas unidades utilicen una fuente de CA compartida para mantener el equilibrio de fase y voltaje.

• Interfaz de hardware: Se conecta al marco de distribución de energía IS2020JPDF a través de arneses de cables dedicados, con verificación de señal proporcionada por indicadores LED a bordo en los módulos EPDM y EGPA conectados.

• Métrica de fiabilidad: Diseñado para una vida útil excepcional de hasta 100 años cuando se mantiene a una temperatura ambiente de 20 °C (68 °F).

Aplicaciones industriales y utilidad del sistema

Como nodo de potencia fundamental, el DS2020DACAG2 es indispensable para las siguientes funciones de excitación y control:
