Descripción general del producto

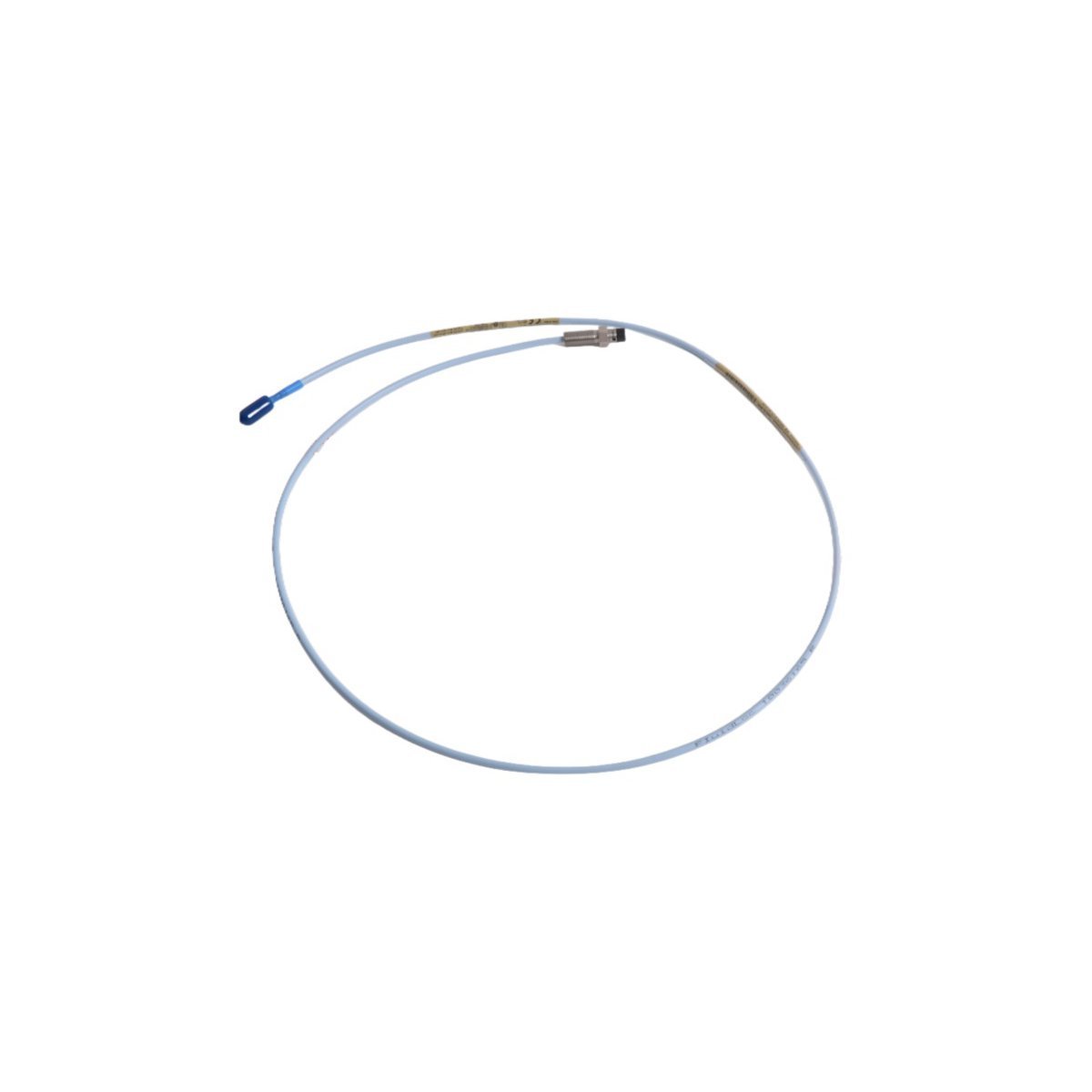

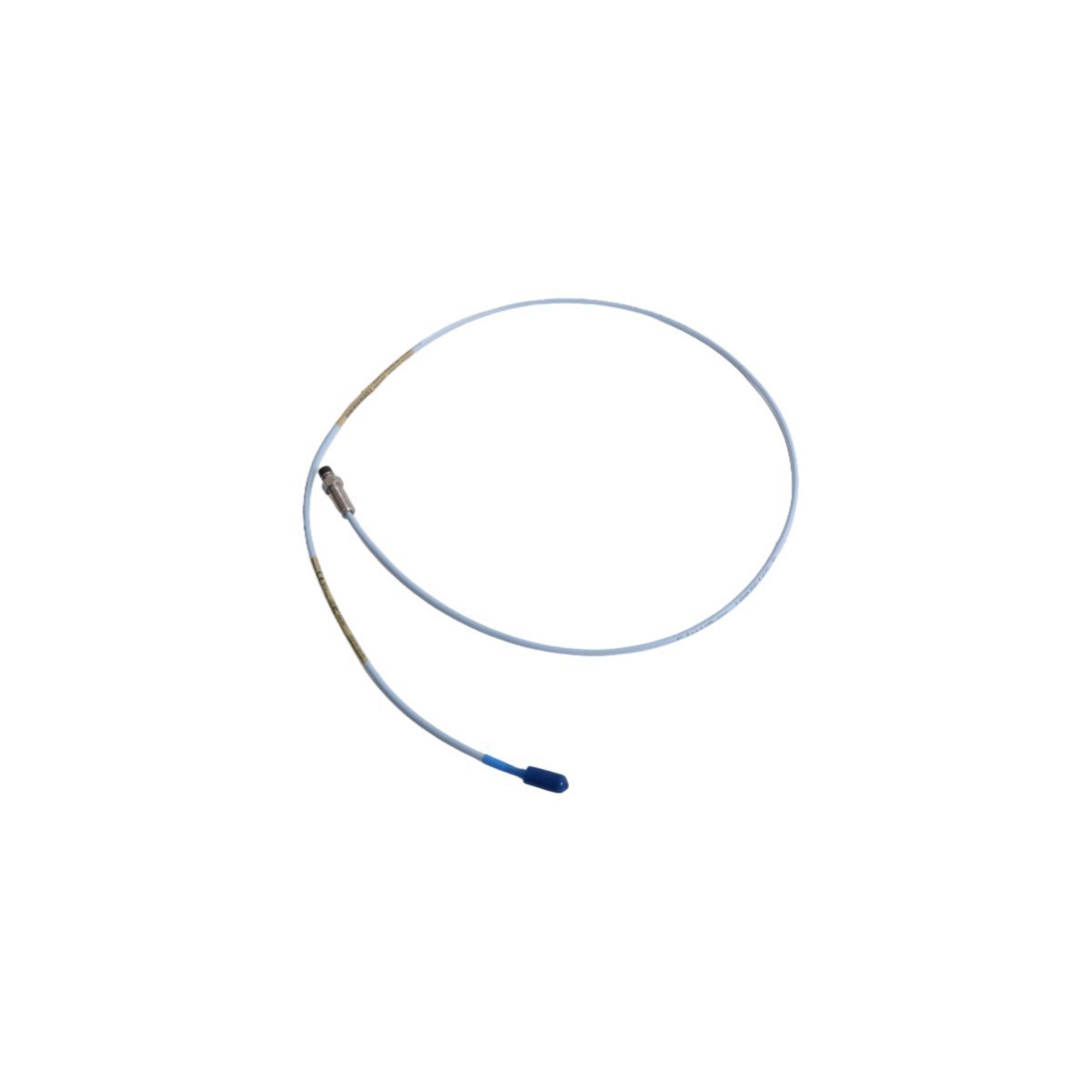

La sonda de proximidad de montaje inverso Bently Nevada 330105-02-12-10-12-05 ofrece un monitoreo estable y altamente preciso de la vibración y el desplazamiento del eje para maquinaria rotativa crítica. Los ingenieros implementan esta sonda en turbinas de vapor, compresores, bombas centrífugas y motores de alta velocidad donde la instalación convencional de montaje frontal está limitada por la holgura mecánica o el diseño de la carcasa.

La arquitectura de montaje inverso simplifica la instalación en entornos industriales confinados mientras mantiene una transmisión confiable de la señal de corriente parásita durante el funcionamiento continuo. La sonda se integra directamente con los sistemas de monitoreo Bently Nevada 3300 XL y las plataformas TSI, lo que permite el diagnóstico de vibraciones y la protección de la maquinaria en tiempo real.

Su robusta construcción de acero inoxidable resiste la contaminación por aceite, la humedad y la fatiga por vibración industrial. El sensor captura continuamente el movimiento del eje a nivel de micras, lo que ayuda a los equipos de mantenimiento a identificar el desequilibrio, la desalineación, la inestabilidad del rotor y el desgaste de los cojinetes antes de que ocurra una falla catastrófica.

Detalles de configuración de la sonda

La estructura de configuración 330105-02-12-10-12-05 define el conjunto de la sonda y la disposición del cable para los sistemas de monitoreo industrial.

Especificaciones mecánicas y eléctricas

Recomendaciones para la instalación en campo

Mantenga la tensión de espacio objetivo de la sonda recomendada entre -8 VCC y -10 VCC durante la puesta en marcha para garantizar una linealidad y estabilidad de la señal óptimas.

Evite tender los cables de la sonda en paralelo a las líneas de motores de alto voltaje o a los cables de alimentación de los VFD. Mantenga una conexión a tierra adecuada en un solo punto del armario de control para minimizar el ruido eléctrico.

Los ingenieros deben mantener los requisitos mínimos de radio de curvatura del cable durante la instalación para evitar la fatiga del conductor y la degradación de la señal a largo plazo.

Para aplicaciones en áreas peligrosas, utilice sistemas de conductos a prueba de explosiones certificados y siga los procedimientos de conexión a tierra de la planta de acuerdo con las normas API 670.

Beneficios de la fiabilidad operativa

Esta sonda de montaje inverso funciona de forma fiable en carcasas de turbinas de alta temperatura, patines de compresores contaminados con aceite y entornos industriales de alta vibración. La construcción sellada de la sonda protege el elemento sensor de la entrada de humedad y los contaminantes transportados por el aire.

El sensor se integra a la perfección con los racks Bently Nevada 3500 existentes, los sistemas TSI y las plataformas de control distribuido, incluido Honeywell Experion PKS. Los equipos de mantenimiento obtienen visibilidad continua del estado de la maquinaria, lo que reduce los riesgos de paradas no planificadas y los fallos de los equipos rotatorios.

Su estructura de montaje inverso también mejora la accesibilidad mecánica en carcasas de maquinaria compactas donde la orientación convencional de la sonda se vuelve difícil.

Información para pedidos

(1) El envío incluye una nueva sonda de proximidad de montaje inverso Bently Nevada 330105-02-12-10-12-05

(2) Embalaje industrial antiestático sellado de fábrica incluido

(3) Cables de extensión opcionales y sensores Proximitor disponibles por separado

(4) Kits completos de sistemas de transductores disponibles bajo pedido para aplicaciones de monitoreo de turbinas

Soporte logístico global

Tiempo de entrega: 2-7 días una vez finalizado el pago.

Los productos se envían a través del servicio de prioridad internacional de DHL, FedEx o UPS con protección de embalaje industrial antiestático reforzado. Cada unidad se somete a una inspección de embalaje antes del envío de exportación para reducir el riesgo de vibración durante el transporte y la exposición electrostática durante la manipulación logística de larga distancia.

Preguntas frecuentes sobre soporte técnico

P1: ¿Cuál es la función principal de esta sonda de montaje inverso?
R1: La sonda mide continuamente la vibración del eje y el desplazamiento axial en maquinaria industrial rotativa.

P2: ¿Por qué usar una sonda de montaje inverso en lugar de una sonda estándar?
R2: Las sondas de montaje inverso simplifican la instalación en carcasas de maquinaria confinadas donde el acceso frontal es restringido.

P3: ¿Es compatible esta sonda con los sistemas de monitoreo Bently Nevada 3500?
R3: Sí. La sonda se integra con sensores Proximitor 3300 XL compatibles y plataformas de monitoreo Bently Nevada.

P4: ¿Qué voltaje de espacio de instalación se recomienda?
R4: Los ingenieros suelen ajustar el espacio de la sonda entre -8 VCC y -10 VCC para una precisión de monitoreo óptima.

P5: ¿Cómo pueden los compradores completar el pago internacional?
R5: La mayoría de los pedidos de adquisición industrial admiten transferencias bancarias T/T, PayPal y arreglos de pago por transferencia internacional.
