Descripción general del producto

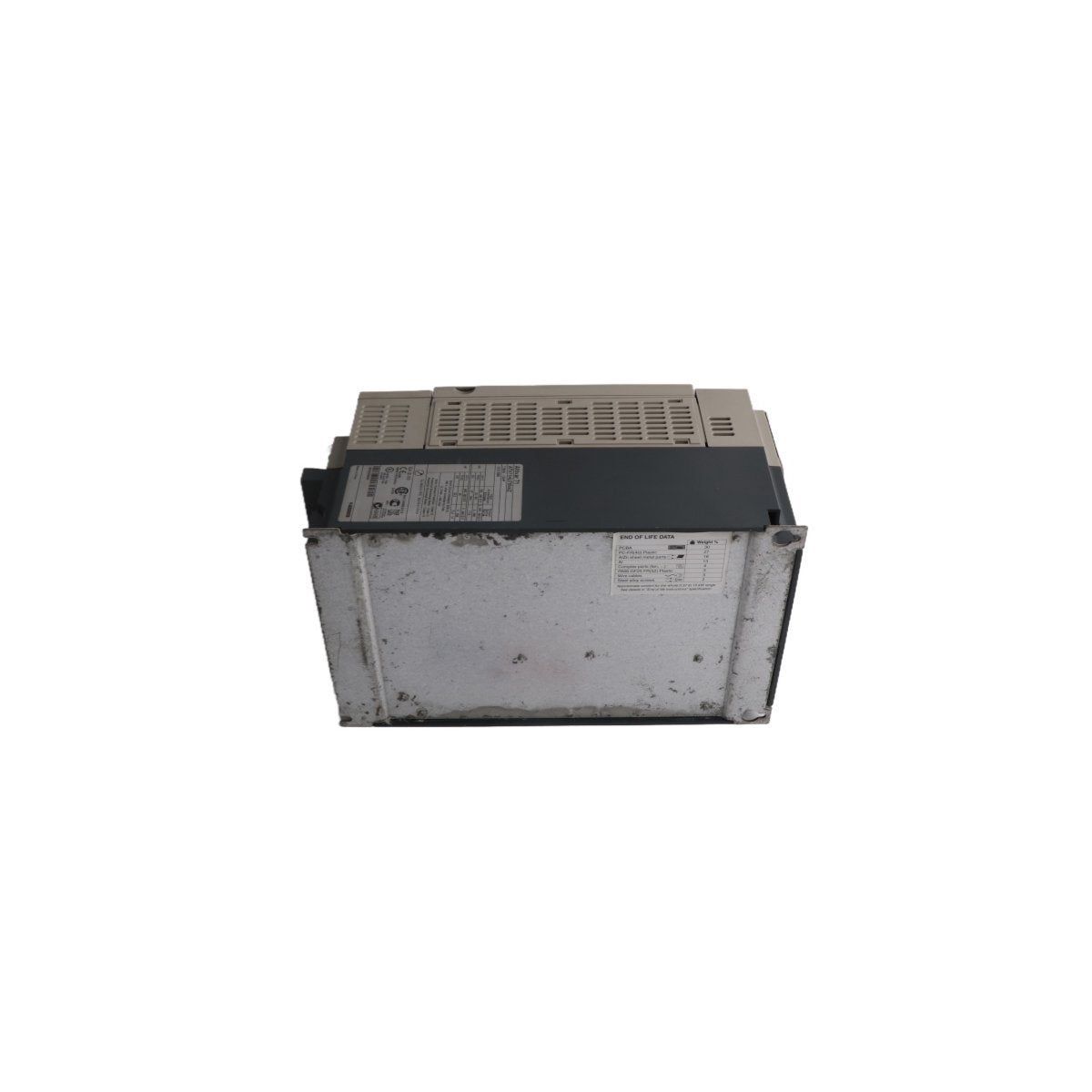

El ATV71HC25N4 es un variador de frecuencia de alta capacidad y uso intensivo de la serie Altivar 71 de Schneider Electric, diseñado para maquinaria industrial compleja y de alto par. Esta potente unidad de 250 kW (400 HP) está diseñada para gestionar motores asíncronos y síncronos trifásicos con una precisión extrema. A diferencia de los variadores de HVAC estándar, el Altivar 71 está optimizado para aplicaciones de par constante, ofreciendo algoritmos de control sofisticados que garantizan la máxima disponibilidad de par incluso a velocidad cero. Sirve como un nodo de control crítico en sistemas automatizados donde se requieren sincronización, alta respuesta dinámica y protección eléctrica robusta para mantener ciclos de producción continuos.

Arquitectura de hardware y especificaciones de control

El marco técnico del ATV71HC25N4 está construido para una entrega masiva de potencia combinada con una precisión de control quirúrgica:

• Versatilidad de control del motor: Admite control vectorial de flujo (FVC) con perfiles con o sin sensor, ofreciendo un rango de velocidad de 1:1000 en configuraciones de bucle cerrado.

• Gestión de carga transitoria: Presenta una impresionante capacidad de sobrecarga, proporcionando un 170% de par nominal durante 60 segundos y un pico de 220% durante 2 segundos para superar arranques de alta inercia.

• Adaptabilidad de voltaje: Diseñado para redes de 380 V a 480 V CA trifásicas, con un rango de tolerancia de 323 V a 528 V para manejar las fluctuaciones de la red.

• Defensa térmica y eléctrica: La protección IP21 integrada y un filtro EMC de alto rendimiento garantizan la integridad de la señal y la longevidad del hardware en entornos industriales contaminados.

• Precisión de retroalimentación: Logra una precisión de regulación de velocidad de ±0.01% de la velocidad nominal cuando se utiliza la retroalimentación del codificador en modo de bucle cerrado.

• Dinámica de conmutación: Presenta una frecuencia de conmutación ajustable de 2.5 a 8 kHz, lo que permite a los ingenieros equilibrar el ruido acústico del motor con la eficiencia térmica.

• Integración del sistema: Los puertos de comunicación nativos Modbus y CANopen facilitan la conexión perfecta a redes PLC y sistemas de gestión de edificios.

Implementación operativa y utilidad industrial

La serie Altivar 71 es la opción preferida para aplicaciones de carga pesada donde la estabilidad del movimiento y la seguridad mecánica no son negociables:
