Descripción general del producto

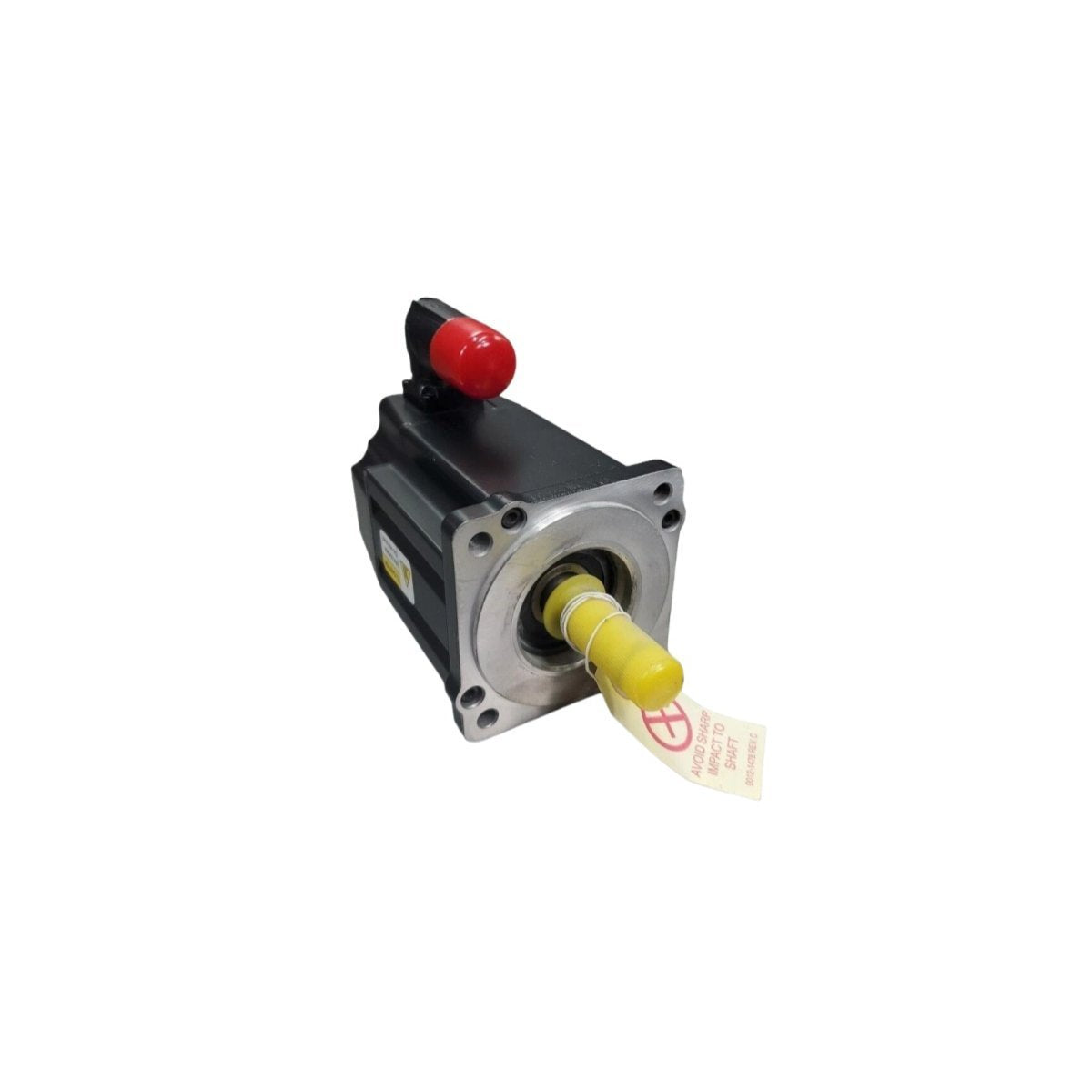

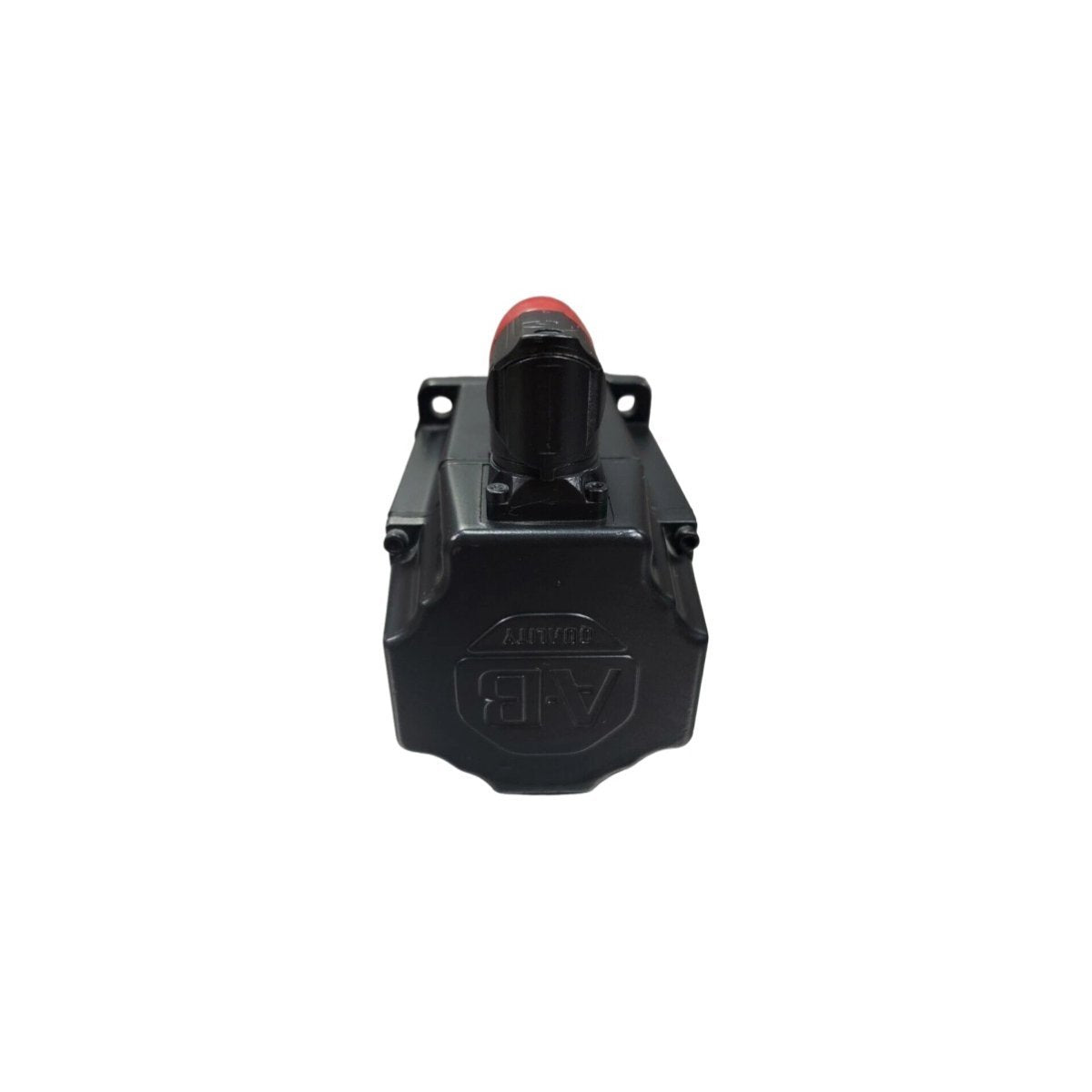

El Allen-Bradley VPL-B1001M-CK12AA es un servomotor sin escobillas de alto rendimiento, diseñado para las plataformas de accionamiento Kinetix 5500 y 5700. Este motor es un componente clave de la serie Kinetix VP, diseñado específicamente para proporcionar una alta respuesta dinámica en un formato compacto. Al utilizar un rotor de baja inercia, el VPL-B1001M-CK12AA destaca en aplicaciones que requieren transiciones de velocidad rápidas y ciclos de arranque y parada de alta frecuencia.

El módulo presenta un diseño de tecnología de cable único, que simplifica significativamente la instalación al combinar los cables de alimentación y retroalimentación en un solo conector. Con su clasificación de clase de 400 V y su rotor de imán permanente equilibrado con precisión, este motor ofrece el control de movimiento determinista necesario para los entornos de fabricación inteligente modernos.

Especificaciones técnicas

• Fabricante: Allen-Bradley / Rockwell Automation

• Número de modelo: VPL-B1001M-CK12AA

• Familia de productos: Kinetix VP (VPL de baja inercia)

• Clase de voltaje: 400 V CA

• Tamaño del marco: 100 mm

• Longitud del apilamiento magnético: Pila de 1 pulgada

• Velocidad nominal máxima: 6000 RPM

• Sistema de retroalimentación: Codificador digital de una vuelta de 18 bits Hiperface DSL

• Tipo de eje: Eje liso (sin chaveta)

• Conector: SpeedTec DIN en ángulo recto, giratorio

• Opción de freno: Sin freno

• Montaje: Brida métrica IEC

• Peso: 0,58 kg

• Dimensiones: 21 x 13,6 x 4,4 cm

Características técnicas principales

• Tecnología de un solo cable: Optimizado para su uso con el protocolo Hiperface DSL, este motor permite una conexión de un solo cable al accionamiento. Esto reduce los costos de hardware, minimiza el espacio ocupado por los cables y simplifica el cableado del sistema.

• Retroalimentación digital de alta resolución: El codificador absoluto integrado de 18 bits proporciona 262.144 recuentos por revolución. Esta retroalimentación de alta resolución garantiza una regulación de velocidad excepcionalmente suave y un posicionamiento preciso con subgrados.

• Respuesta dinámica optimizada: El diseño de baja inercia permite curvas de aceleración agresivas. Esto hace que el VPL-B1001M-CK12AA sea ideal para reducir los tiempos de ciclo de la máquina en líneas de producción de alto rendimiento.

• Instalación flexible: Equipado con un conector SpeedTec giratorio de 90 grados, el motor permite ángulos de salida de cable flexibles, lo cual es fundamental en armarios de máquinas con espacio limitado.

• Gestión térmica: Diseñado para funcionar de forma fiable en temperaturas ambiente de hasta 40 °C. Los devanados de alta eficiencia del motor minimizan la generación de calor durante el funcionamiento continuo a alta velocidad.

• Interfaz mecánica de precisión: La brida métrica IEC y el piloto de montaje de precisión garantizan una alineación axial precisa con cajas de engranajes o trenes de accionamiento, reduciendo el desgaste mecánico y la vibración.

Aplicaciones principales

El VPL-B1001M-CK12AA es una solución robusta para una variedad de sectores de control de movimiento, incluidos:

• Industria del embalaje: Llenado de bolsas de alta velocidad y maquinaria de formado, llenado y sellado vertical.

• Impresión y conversión: Control de tensión de precisión y alimentación sincronizada de la banda.

• Ensamblaje de productos electrónicos: Recolección y colocación rápidas e indexación de componentes.

• Fabricación avanzada: Manejo de herramientas robóticas multieje y clasificación de precisión.
