Configurado para el enrutamiento de paquetes de red industrial en plataformas de arquitectura EtherNet/IP, el Allen-Bradley 1783-CMS10DP (SWITCH ETHERNET 1783CMS10DP) proporciona ejecución física/eléctrica directa.

Desglose de Nomenclatura y Configuración de Identificador

• Identificador de catálogo base: 1783-CMS10DP

• Familia de switch gestionado: Serie Stratix 5200

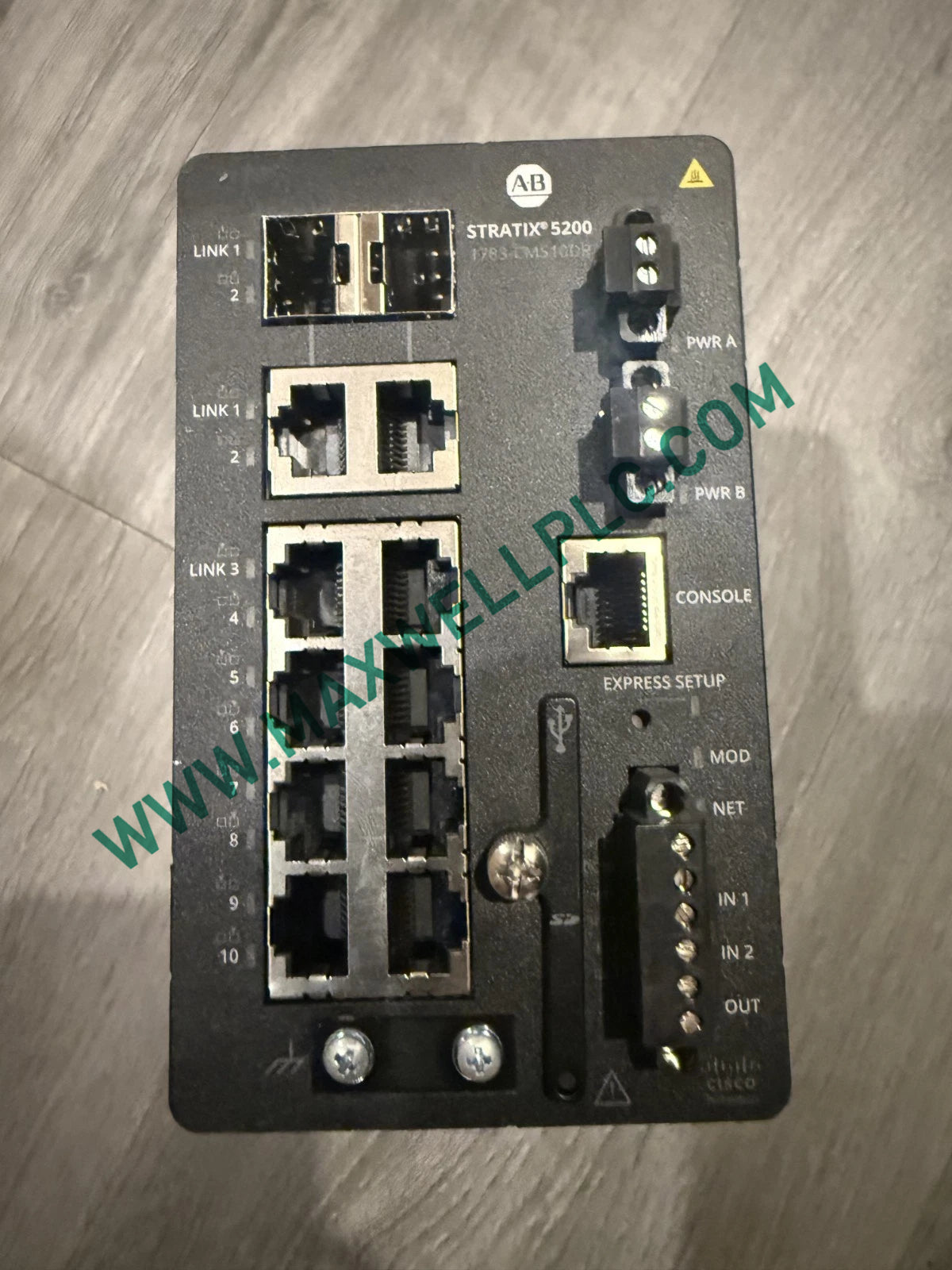

• Diseño de puertos de cobre: 8 puertos de cobre 100/1000

• Configuración de interfaz combinada: 2 puertos combinados 100/1000 (ranuras SFP)

• Designación de firmware: Construcción completa de firmware

Especificaciones de Hardware

Integración de Control Industrial y Accionamientos

El switch procesa métricas de velocidad de comunicación del bus de backplane para mantener una entrega determinista de paquetes de datos a través de los nodos de automatización industrial. Las redes deterministas Profinet y EtherNet/IP se integran sin problemas con las tablas de enrutamiento VLAN y QoS del switch gestionado a través de rutinas de compatibilidad de firmware flash. Los parámetros de escalado de densidad de entrada y salida se adaptan dinámicamente a cargas de tráfico de datos industriales pesadas sin introducir pérdida de paquetes o latencia de transmisión.

Información de Pedido

• 1 x módulo de hardware Switch Ethernet gestionado Stratix 5200 1783-CMS10DP

• 1 x conector de bloque de terminales de alimentación extraíble

Pautas de Instalación Física y Cableado Eléctrico

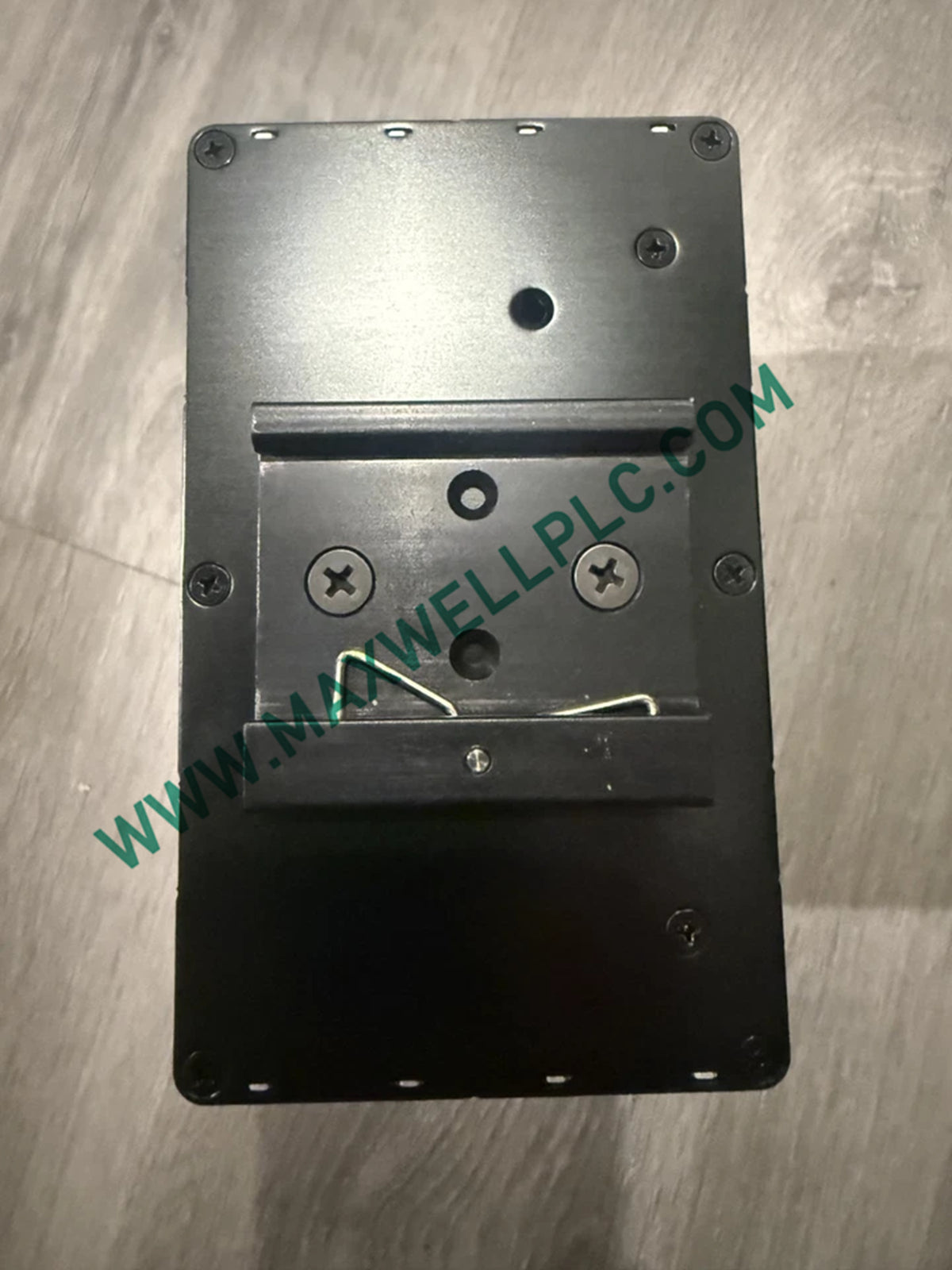

• Monte el switch con clasificación IP30 de forma segura en un riel DIN industrial estándar dentro de un gabinete de control protector, asegurando una orientación vertical adecuada para el flujo de aire por convección natural.

• Conecte una fuente de alimentación de CC de bajo voltaje estable al bloque de terminales principal, manteniendo la polaridad correcta y observando los límites de temperatura de funcionamiento.

• Termine el cableado Ethernet de cobre blindado a los 8 puertos de cobre y a las 2 ranuras SFP combinadas, manteniendo los radios de curvatura adecuados del cable.

• Conecte un cable de tierra de baja impedancia directamente desde el terminal de tierra del chasis a la placa posterior del gabinete para mitigar la interferencia electromagnética.

Preguntas Frecuentes

• P: ¿Este switch gestionado admite el intercambio en caliente en vivo de módulos transceptores ópticos SFP?

• R: Sí, los transceptores ópticos SFP compatibles se pueden insertar o quitar mientras el switch está encendido, siempre que se sigan las precauciones adecuadas de descarga electrostática.

• P: ¿Cuál es el número total de puertos de comunicación utilizables disponibles en este modelo de hardware?

• R: La unidad proporciona un total de 10 puertos, que comprenden 8 puertos fijos de cobre 100/1000 y 2 puertos combinados que admiten dos tipos de medios.

• P: ¿Puede este switch manejar tráfico determinista para redes de control de movimiento de alta velocidad?

• R: Sí, la arquitectura Stratix 5200 admite funciones de conmutación avanzadas como IGMP snooping y el protocolo de tiempo de precisión IEEE 1588 para tráfico EtherNet/IP determinista.

• P: ¿Qué clasificación de protección de gabinete mantiene el switch durante el funcionamiento en campo?

• R: La carcasa está clasificada según los estándares IP30, lo que requiere su instalación dentro de un gabinete industrial sellado cuando se implementa en entornos polvorientos o húmedos.

• P: ¿Se admite la actualización de firmware flash para actualizar los protocolos de seguridad?

• R: Sí, la compatibilidad con firmware flash permite a los ingenieros de sistemas autorizados actualizar el software del sistema a través de la interfaz de gestión web o las herramientas de configuración de Stratix.

• P: ¿Cuál es el rango de temperatura ambiente de funcionamiento permitido para este hardware?

• R: El dispositivo funciona de forma fiable dentro de un rango de temperatura ambiente de -40 °C a +60 °C (-40 °F a +140 °F).

• P: ¿Se admiten conexiones de entrada de energía redundantes en el bloque de terminales del dispositivo?

• R: Sí, se pueden cablear dos conexiones de fuente de alimentación a los terminales de entrada para proporcionar redundancia de energía de respaldo en caso de falla de una fuente primaria.

• P: ¿Qué factor de forma de ranura física se utiliza para montar este switch de red?

• R: El switch utiliza un perfil de montaje en carril DIN compacto en lugar de un formato de tarjeta de computadora de backplane tradicional.
