Descripción general del producto

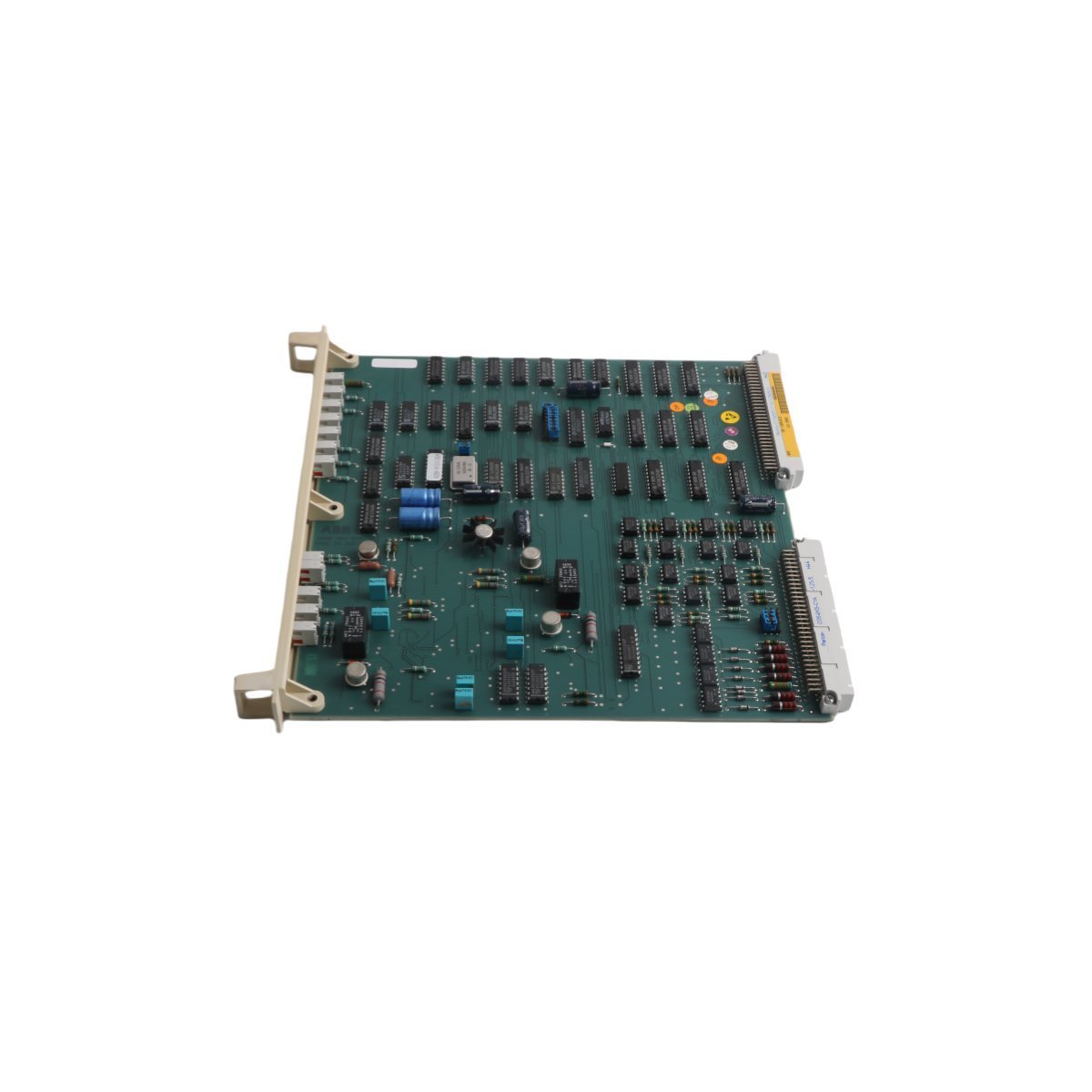

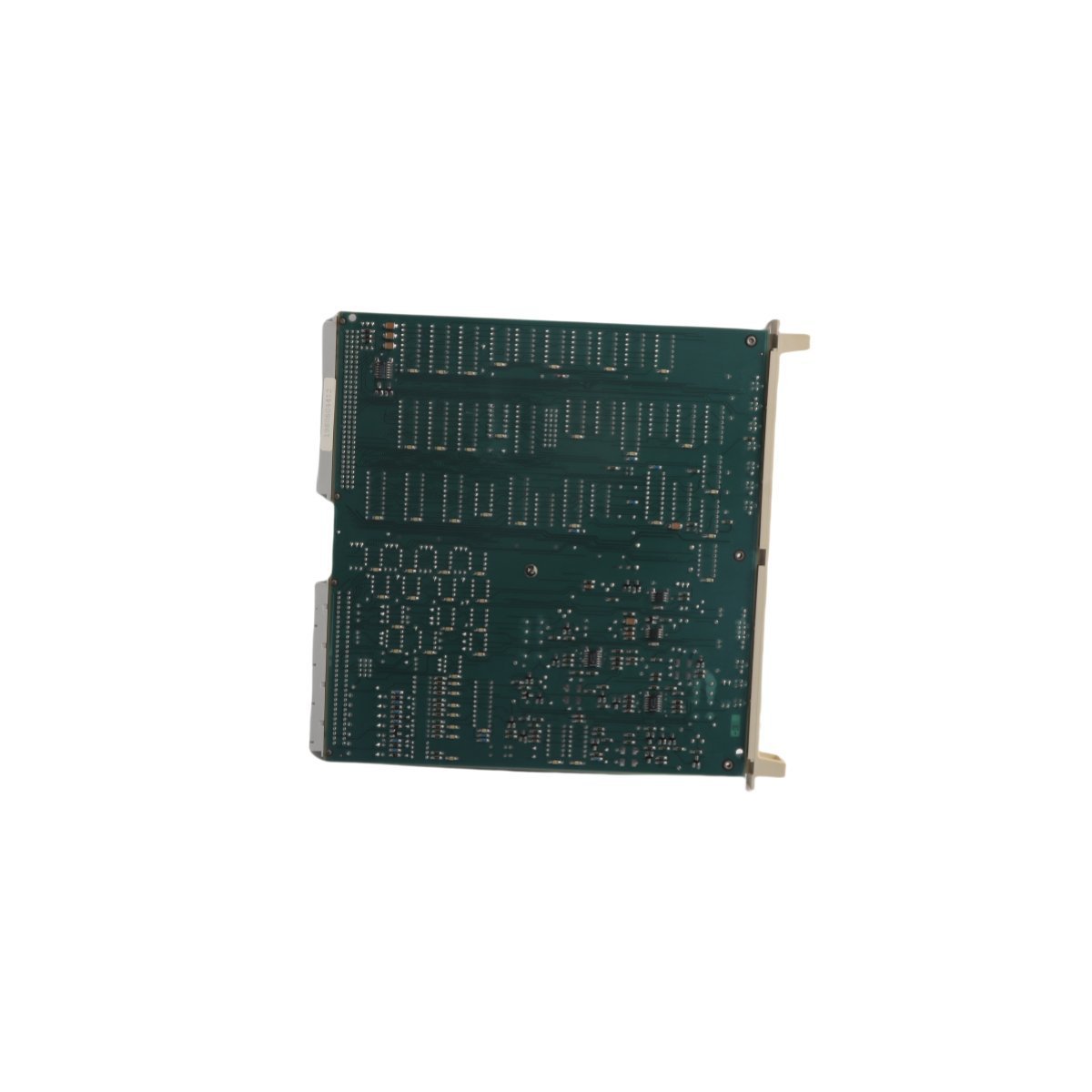

El ABB DSBC172, catalogado con el número de pieza 57310001-KD, es un módulo de interfaz de bus de alto rendimiento diseñado específicamente para Advant Controller 450 (AC450) y los ecosistemas más amplios de Advant OCS. Operando como un repetidor maestro de bus, esta tarjeta es un componente de infraestructura crítico diseñado para extender el alcance y la integridad del backplane de comunicación del sistema. Facilita el puenteo sin interrupciones de datos entre subracks y clusters de E/S, asegurando que las señales de control de alta velocidad mantengan su temporización y niveles de voltaje a través de distancias extendidas. Al actuar como un supervisor para el tráfico del bus, el DSBC172 evita la degradación de la señal y permite la expansión de arquitecturas de control descentralizadas sin comprometer la capacidad de respuesta a nivel de milisegundos requerida por los Sistemas de Control Distribuido (DCS) modernos.

Parámetros de hardware y características técnicas

El DSBC172 57310001-KD se caracteriza por su capacidad de doble función como repetidor de señal y maestro de tráfico de bus, proporcionando una estabilidad esencial a las estructuras de bus S100 I/O.

• Número de modelo DSBC172

• Número de pedido 57310001-KD

• Categoría del módulo Repetidor maestro de bus de placa de PC / Supervisión de bus

• Compatibilidad del sistema Serie Advant Controller 400 (AC410, AC450)

• Interfaz de bus Optimizada para la expansión de bus S100 I/O y la regeneración de señal

• Canales de señal Soporte integrado para la gestión de señales de salida digital de 16 canales

• Características de diagnóstico Monitoreo del estado del bus en tiempo real e identificación de fallas para una rápida resolución de problemas

• Protección física Diseño de PCB endurecido para resistencia industrial a EMI/RFI

• Formato de montaje Formato Eurocard estándar para la integración en rack AC450

• Peso unitario 0.36 kg

• Dimensiones 2 x 24.7 x 24.3 cm

• País de origen Suecia

Aplicaciones industriales y casos de uso operativo

La robusta regeneración de señales y la supervisión del bus que ofrece el DSBC172 lo hacen indispensable en instalaciones a gran escala donde los racks de E/S están distribuidos geográficamente.

• Proyectos de expansión de DCS Permite la adición de racks de E/S secundarios a un controlador AC450 existente cuando la distancia física excede las limitaciones estándar del bus.

• Servicios de generación de energía Mantiene una comunicación confiable entre el controlador principal y los clusters de E/S remotos de turbinas o calderas en entornos eléctricos ruidosos.

• Control de procesos de fabricación Coordina salidas binarias complejas para válvulas solenoides y actuadores en líneas de ensamblaje a gran escala y sistemas de manejo de materiales.

• Refinerías de petróleo y gas Garantiza una temporización determinista para enclavamientos críticos y señales de monitoreo de estado en gabinetes de áreas peligrosas distribuidas.

• Mantenimiento de infraestructura heredada Sirve como un repuesto vital para la operación continua y la integridad del bus de las instalaciones establecidas de Advant OCS, evitando fallas de comunicación en todo el sistema.
