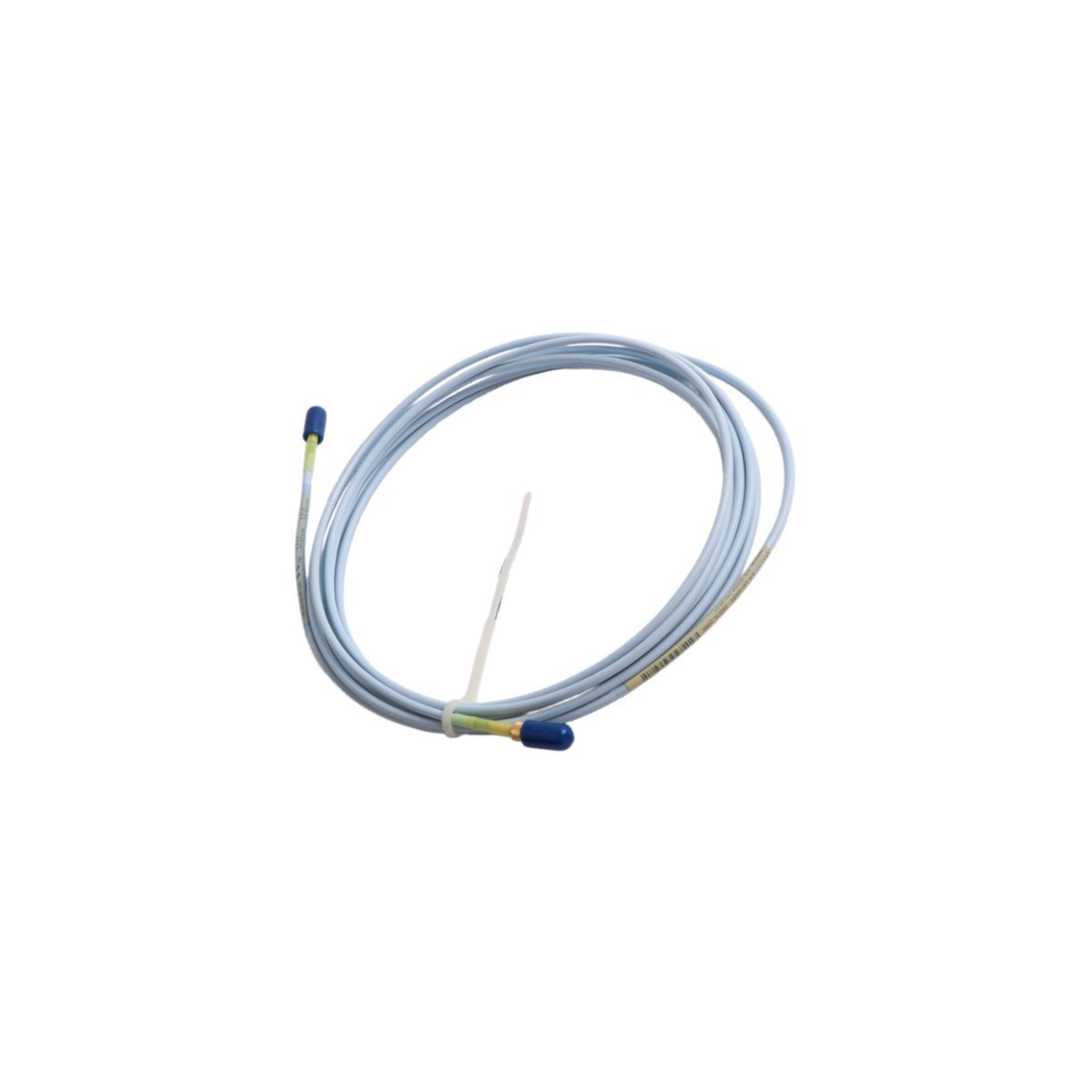

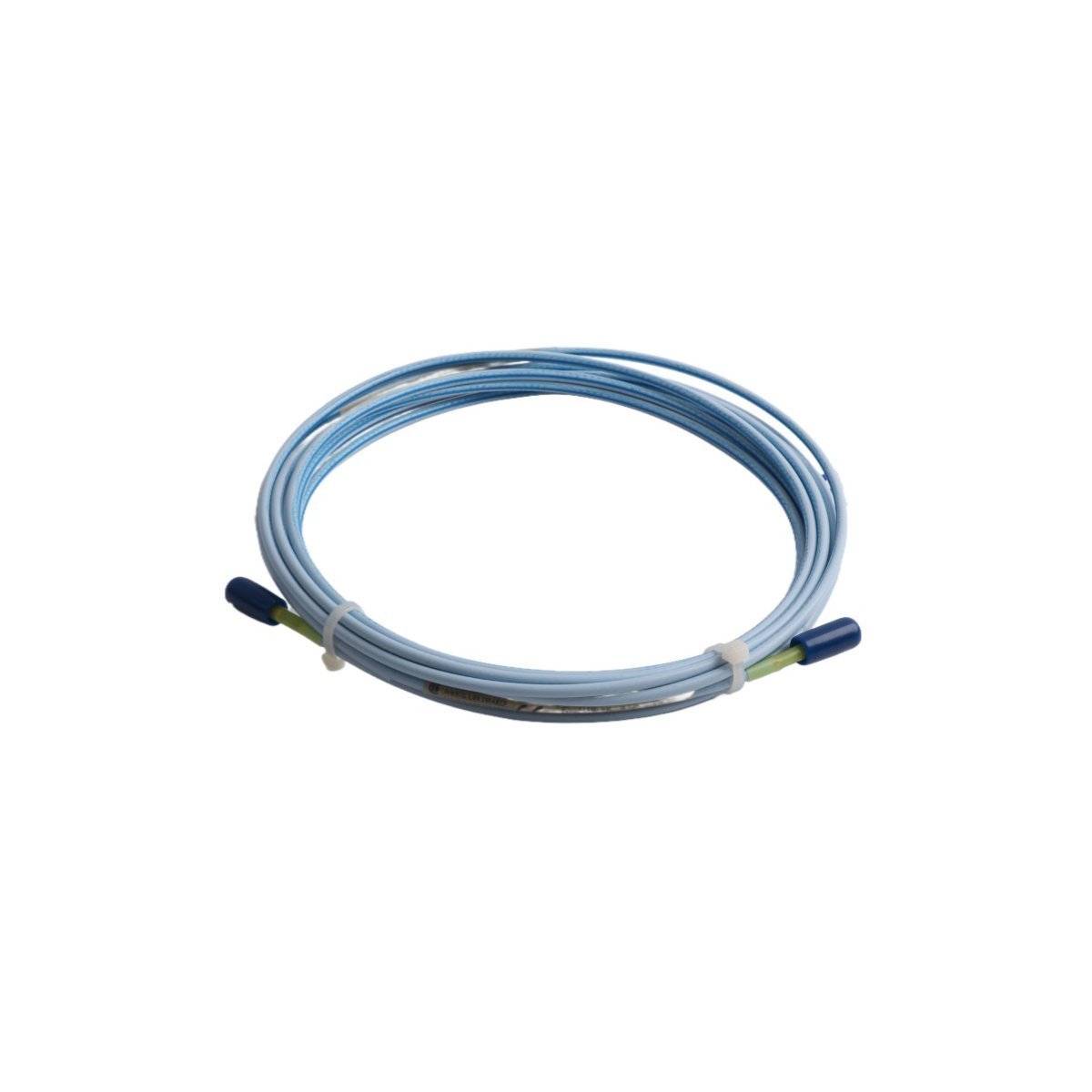

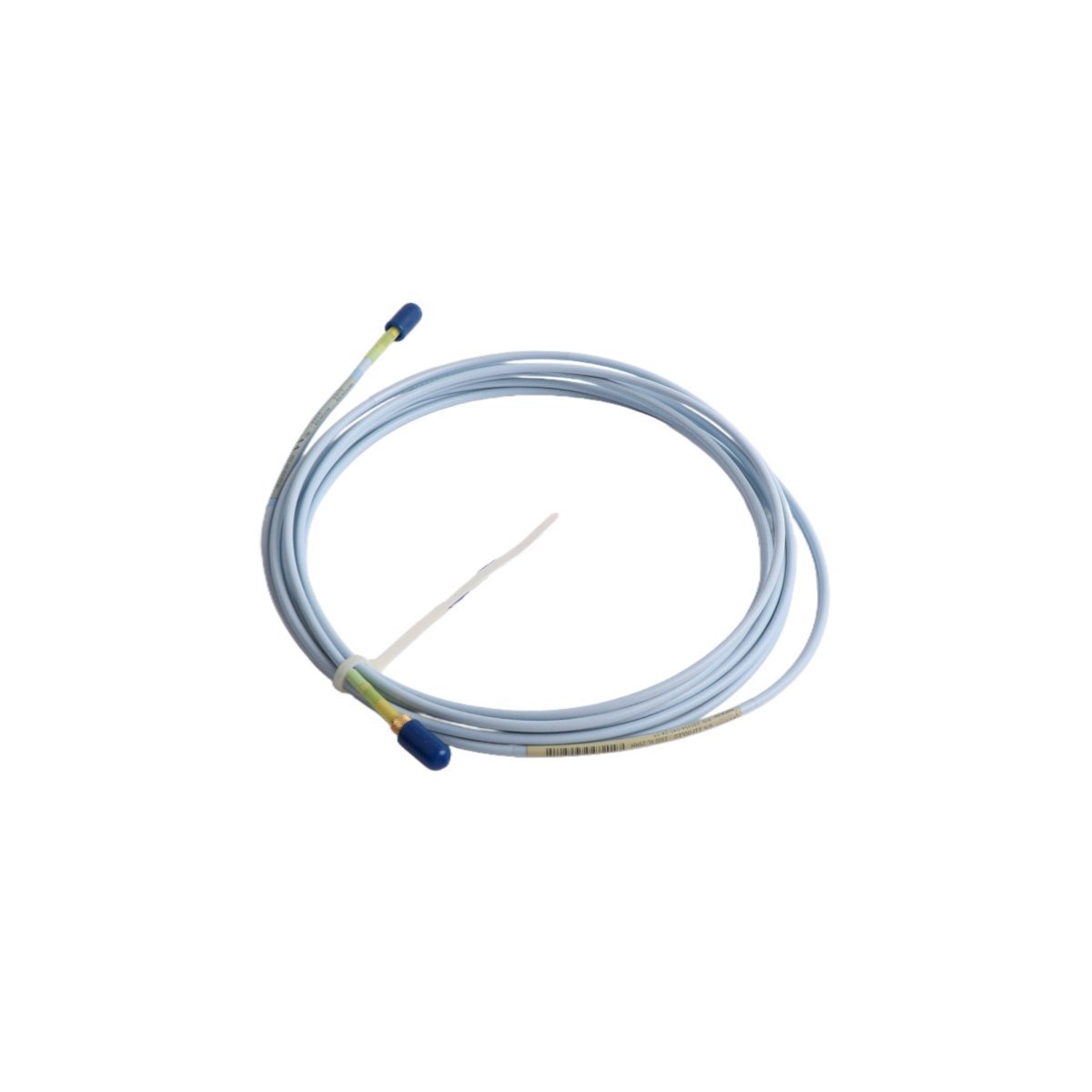

Configurado para la transmisión de señales de alta frecuencia en sistemas de monitorización mecánica, el Bently Nevada 330854-40-24-00 (330854 Cable de Extensión 3300 XL de 25 mm) proporciona conectividad eléctrica directa entre las sondas de proximidad y la instrumentación de monitorización proximal. Este componente conserva las características de impedancia necesarias para una propagación precisa de la señal dentro de las redes de protección de maquinaria.

Desglose del sufijo

La identificación 330854-40-24-00 corresponde a la siguiente configuración:

• 40: Longitud del cable (4.0 metros)

• 24: Conector y configuración del cable (Estándar)

• 00: Opciones de aprobación de agencia (Estándar)

Especificaciones de hardware

Dinámica de la señal mecánica y diagnóstico del rotor

El sistema 3300 XL de 25 mm requiere una escala precisa de la sonda de corriente de Foucault para funcionar dentro de su rango lineal. El cable de extensión 330854 actúa como un enlace de impedancia adaptada que evita la reflexión de la señal, lo que de otro modo podría corromper los datos de diagnóstico de la maquinaria con gran holgura. Los técnicos de campo deben realizar la validación de la tensión de entrehierro, apuntando a -10 VCC durante la instalación para garantizar que la dinámica del rotor, como la línea central del eje y los diagramas orbitales, sean procesados con precisión por el monitor. La supresión efectiva de la diafonía se logra manteniendo estos cables separados de las líneas de CA de alta potencia para evitar el ruido inducido en el bucle del transductor.

Información de pedido

• Cable de extensión 330854-40-24-00

• Tapas protectoras del conector (preinstaladas)

• Kit de documentación de instalación

Instalación y gestión de cables

• Blindaje: Utilice conductos metálicos con toma de tierra para todos los recorridos de cables a fin de mitigar la interferencia electromagnética y de radiofrecuencia.

• Radio de curvatura: Mantenga un radio de curvatura mínimo de 3,0 cm para garantizar la integridad estructural del dieléctrico coaxial y del conductor de señal.

• Sellado del conector: Aplique termocontraíble o botas antihumedad resistentes a la intemperie si el área de instalación está sujeta a alta humedad o exposición química.

• Terminación: Asegure las conexiones apretando con la mano; evite el uso de herramientas mecánicas que puedan dañar el mecanismo de bloqueo.

Logística de envío y manipulación

• Tiempo de entrega: 3-5 días una vez finalizado el pago.

• Enviado a través de DHL, FEDEX o UPS.

• Los componentes se sellan en un embalaje industrial antiestático para mitigar los eventos de ESD y los daños mecánicos durante el envío.

Preguntas frecuentes técnicas

• ¿Qué materiales objetivo son compatibles? El sistema transductor está calibrado para acero AISI 4140. Cualquier desviación en la permeabilidad magnética del material objetivo requiere una recalibración en campo del factor de escala de la sonda para garantizar una salida lineal.

• ¿Cuál es la sensibilidad de la sonda? El sistema 3300 XL de 25 mm proporciona una sensibilidad estándar de 3,94 V/mm (100 mV/mil), que se mantiene mediante la adaptación de impedancia en todo el sistema de este cable de extensión.

• ¿Con qué frecuencia se debe verificar la calibración? Se recomienda una verificación anual. Para bucles de seguridad críticos, alinee la verificación con los ciclos de mantenimiento establecidos específicos del sitio para la protección de la maquinaria rotatoria.

• ¿Puede la sonda operar en entornos peligrosos? Sí, siempre que el cable esté instalado dentro de un bucle intrínsecamente seguro según lo definido por los planos de control del fabricante y las normas de clasificación de áreas aplicables.

• ¿Qué cables de extensión son compatibles? Solo son compatibles los cables de la serie Bently Nevada 3300 XL. Longitudes de cable no autorizadas o desajustes de impedancia provocarán atenuación de la señal y lecturas de vibración erróneas.

• ¿Qué causa una tensión de entrehierro inestable? La inestabilidad generalmente se atribuye a un blindaje inadecuado, daños en el cable o conectores contaminados. Verifique que todas las conexiones estén seguras y libres de oxidación.

• ¿Cómo se comprueba el estado de la sonda? El estado se valida midiendo la resistencia del bucle y verificando la respuesta de salida dinámica del sistema transductor durante el funcionamiento normal de la máquina o mediante la verificación estática del entrehierro.

• ¿Cuál es la vida útil esperada? La vida útil depende del entorno operativo, específicamente de los niveles de estrés térmico y mecánico. En condiciones industriales estándar, el cable está diseñado para un servicio continuo y de largo plazo.
