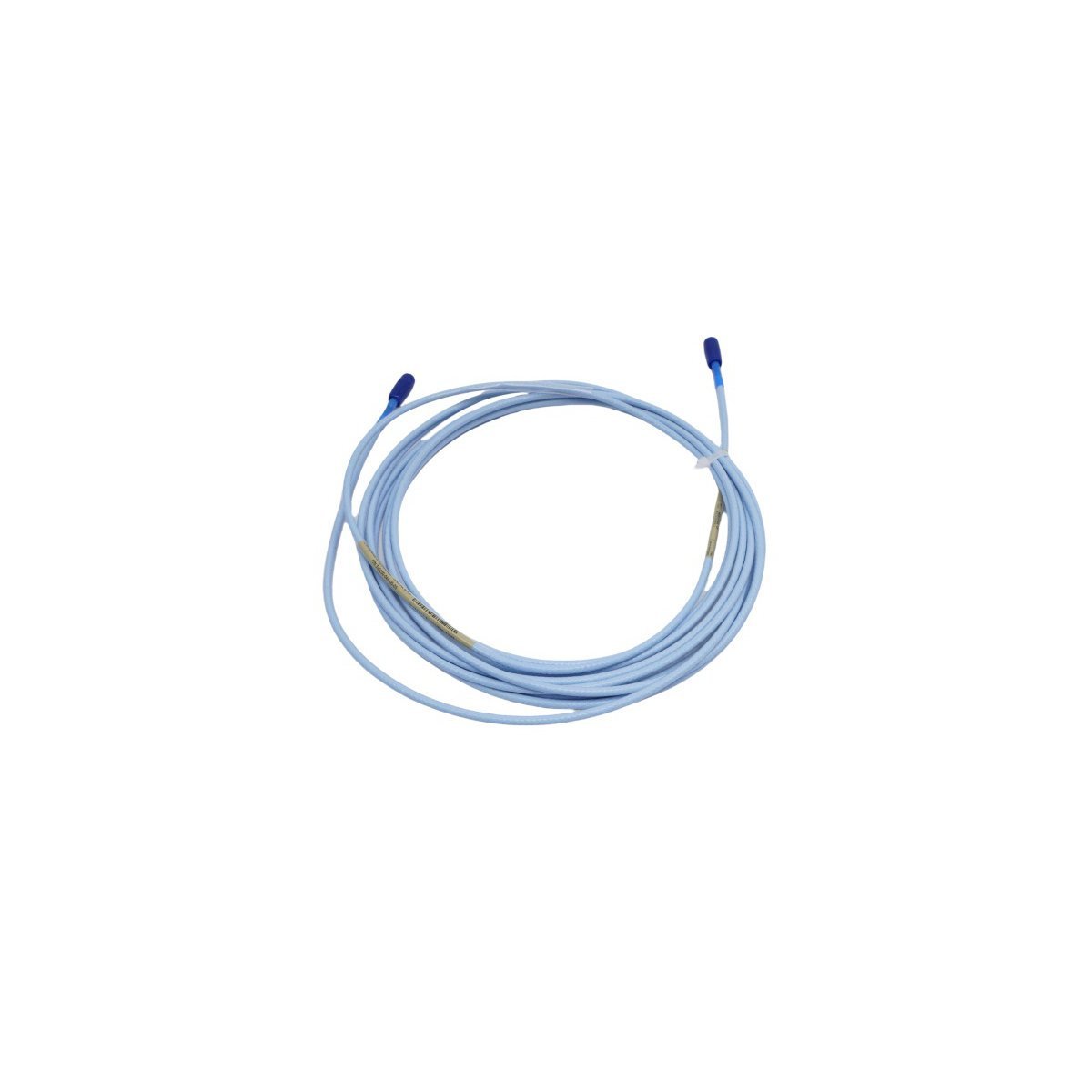

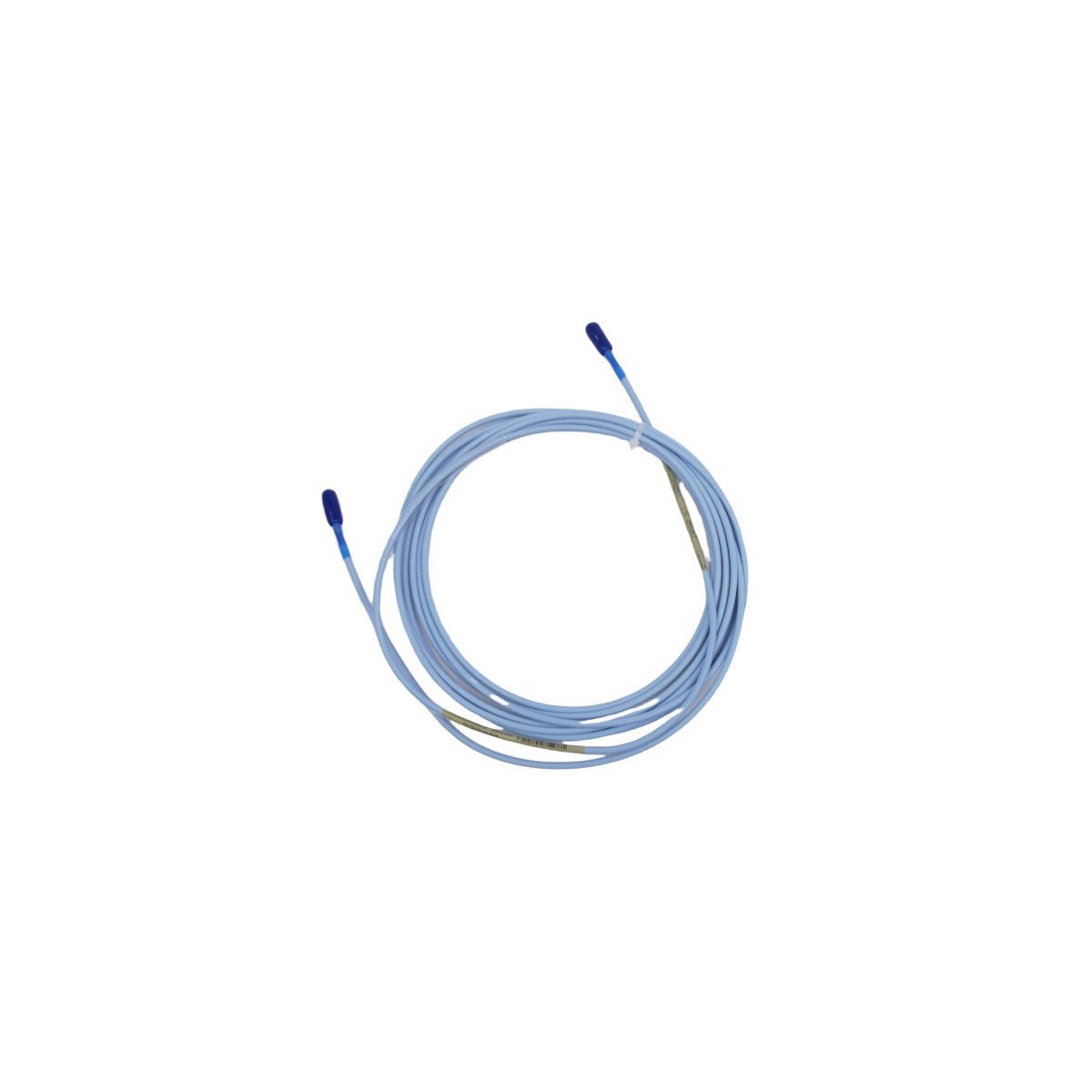

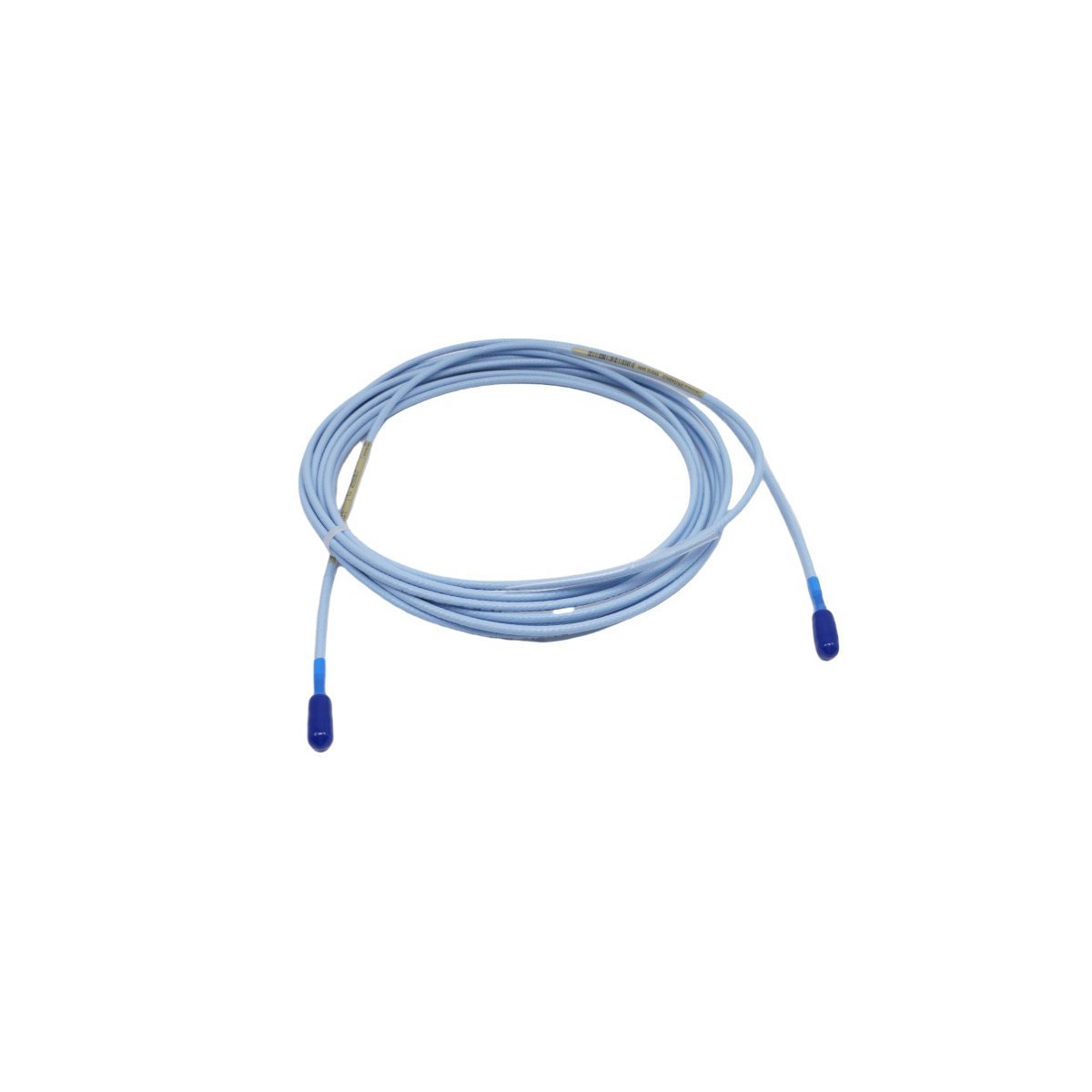

El Bently Nevada 330130-045-00-05 sirve como el cable de extensión 330130 principal utilizado para ejecutar la transmisión de señales de desplazamiento de proximidad sin contacto a través de las plataformas de protección de maquinaria de la serie 3300 XL.

Configuraciones de opciones de cable

• 330130: Designación del modelo base del cable de extensión estándar 3300 XL

• 045: 4.5 metros (14.8 pies) de longitud total del cable físico

• 00: Disposición estándar del cable coaxial sin opciones de protector de conector

• 05: Múltiples aprobaciones de agencias globales para áreas peligrosas, incluyendo certificaciones CSA, ATEX e IECEx

Parámetros de hardware

Escalado de sonda de corrientes de Foucault y dinámica del rotor

La trayectoria de transmisión triaxial mantiene la precisión dentro del bucle de RF del transductor, transfiriendo señales analógicas de alta frecuencia entre la punta de la sonda y el bloque del sensor de proximidad. Las cifras equilibradas de capacitancia y resistencia eléctricas preservan el escalado exacto de la sonda de corrientes de Foucault a largas distancias, suprimiendo las distorsiones de voltaje bajo fuertes cambios en la dinámica del rotor. Las capas de blindaje integradas gestionan el ruido del campo electromagnético ambiental para mantener los parámetros continuos de validación del voltaje de holgura.

Registro de contenido de entrega

• 1 x Cable de extensión 330130-045-00-05

Pautas de instalación y gestión de cables

• Integración de la interfaz de conexión

  Una los conectores coaxiales en miniatura tipo "clic" chapados en oro a mano hasta que queden ajustados. No utilice herramientas manuales estructurales para asegurar el mecanismo de bloqueo y evitar la distorsión del enlace interno.

• Restricciones de geometría de curvatura

  Encamine la longitud de 4.5 m a través de conductos protectores de acero. Asegúrese de que cualquier curva de orientación de encaminamiento se adhiera estrictamente a la restricción del radio de curvatura mínimo de 25.4 mm para preservar el comportamiento del blindaje.

• Aislamiento y protección de terminales

  Aplique manguitos aislantes de alta rigidez dieléctrica sobre las carcasas de los conectores coaxiales sin aislamiento. Separe las trayectorias de los cables del transductor de las líneas de alimentación de motores activos de alto voltaje para reducir la diafonía de ruido.

Verificación de la infraestructura de campo

• ¿Este cable de extensión del sensor de proximidad se puede conectar en caliente?

  Sí, el componente del cable se puede desacoplar o reemplazar mientras el bucle del canal del rack del monitor correspondiente permanece energizado.

• ¿Cuál es la consecuencia de violar la especificación del radio de curvatura mínimo?

  Una curvatura más pronunciada de 25.4 mm altera permanentemente la capacitancia del núcleo al blindaje, desplazando la impedancia del bucle y degradando la precisión de la calibración.

• ¿Se puede combinar este cable de 4.5 metros con cualquier opción de longitud de sonda?

  No, la longitud del cable de extensión y la longitud de la sonda de proximidad, cuando se combinan, deben coincidir con la longitud total exacta del sistema eléctrico calibrado para el Proximitor.

• ¿Este código de pieza específico incluye protectores de conectores instalados de fábrica?

  No, la configuración 00 define una variante de cable estándar que carece de protectores mecánicos compuestos externos en los puntos de unión.

• ¿Cómo afecta la contaminación por humedad a la conexión del conector coaxial?

  La entrada de humedad dentro de la capa de conexión tipo clic sin aislamiento filtra corriente a tierra, lo que resulta en un estado de monitor "No OK" sistémico.

• ¿Qué tipo de protección de blindaje de señal proporciona esta arquitectura?

  El hardware utiliza un diseño especializado con cubierta de FEP que contiene una capa de blindaje interna para eliminar la diafonía de campos industriales parásitos.

• ¿A qué material objetivo está adaptado este sistema de cable de extensión?

  Todo el conjunto del transductor está sintonizado de fábrica para rastrear superficies objetivo de acero AISI 4140 estándar dentro de la ventana de rango lineal.

• ¿Requiere la verificación regular del par de apriete el conjunto del conector coaxial?

  No, el mecanismo de conexión ClickLoc presenta un diseño de bloqueo tipo clic diseñado para una ejecución segura con los dedos sin herramientas de instrumentación.
