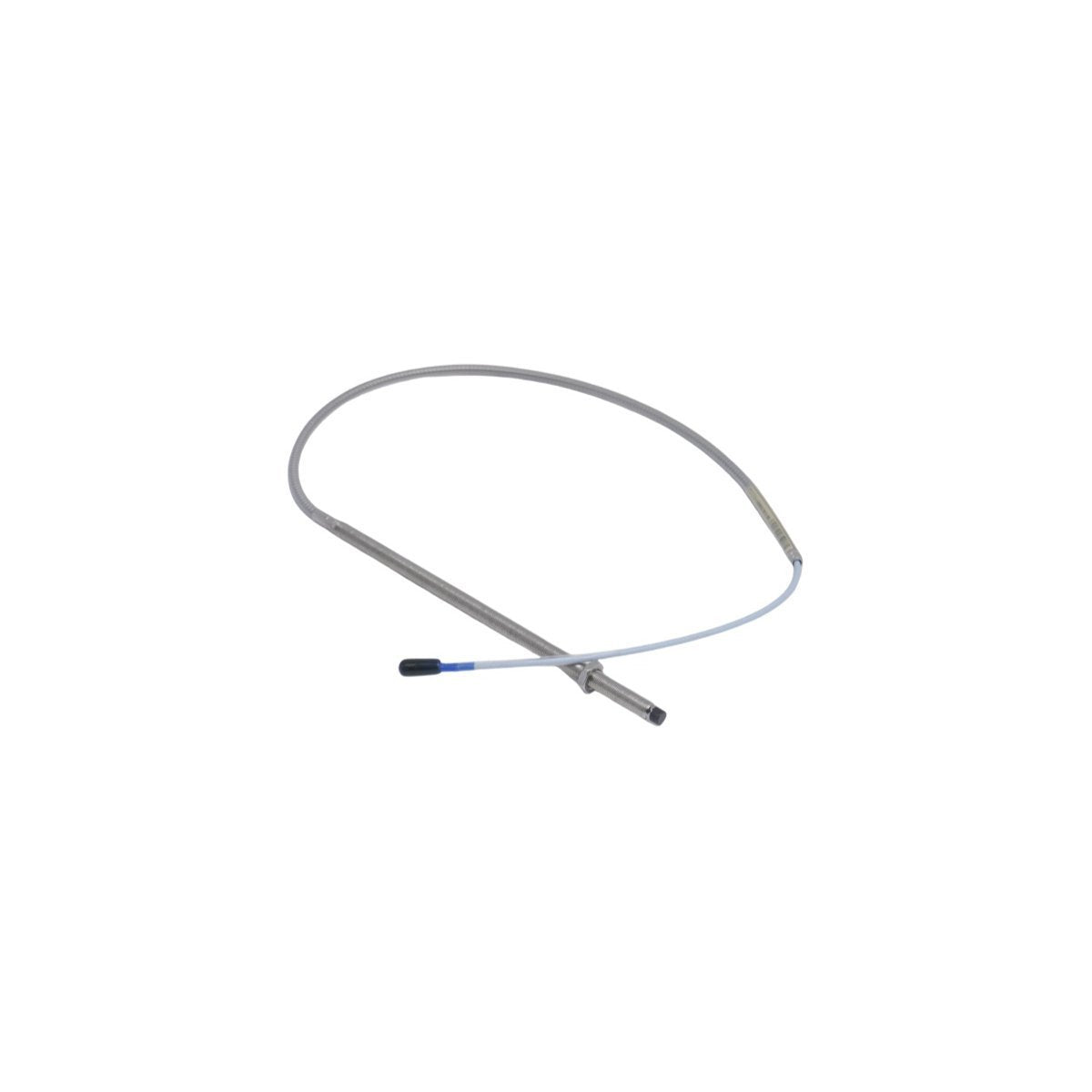

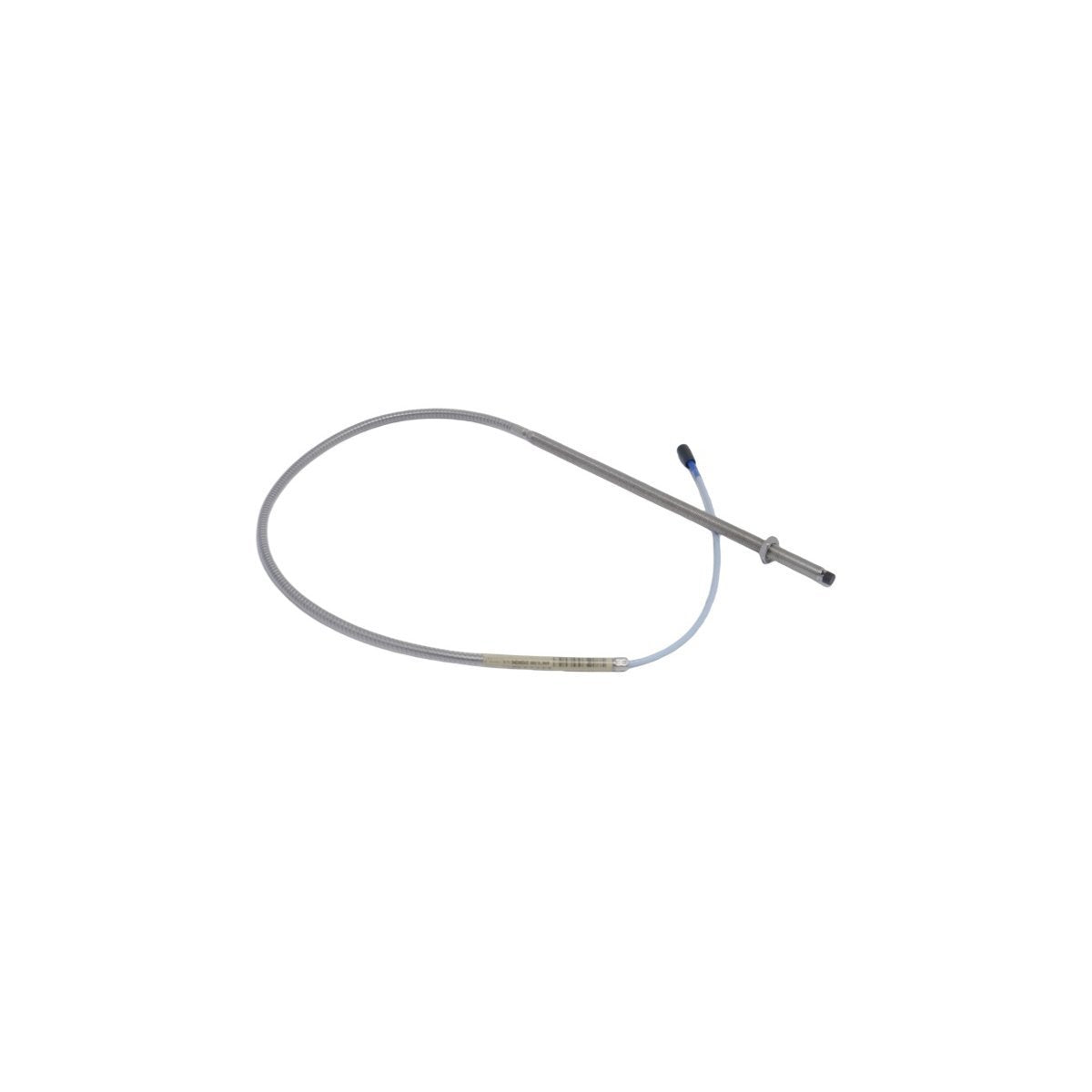

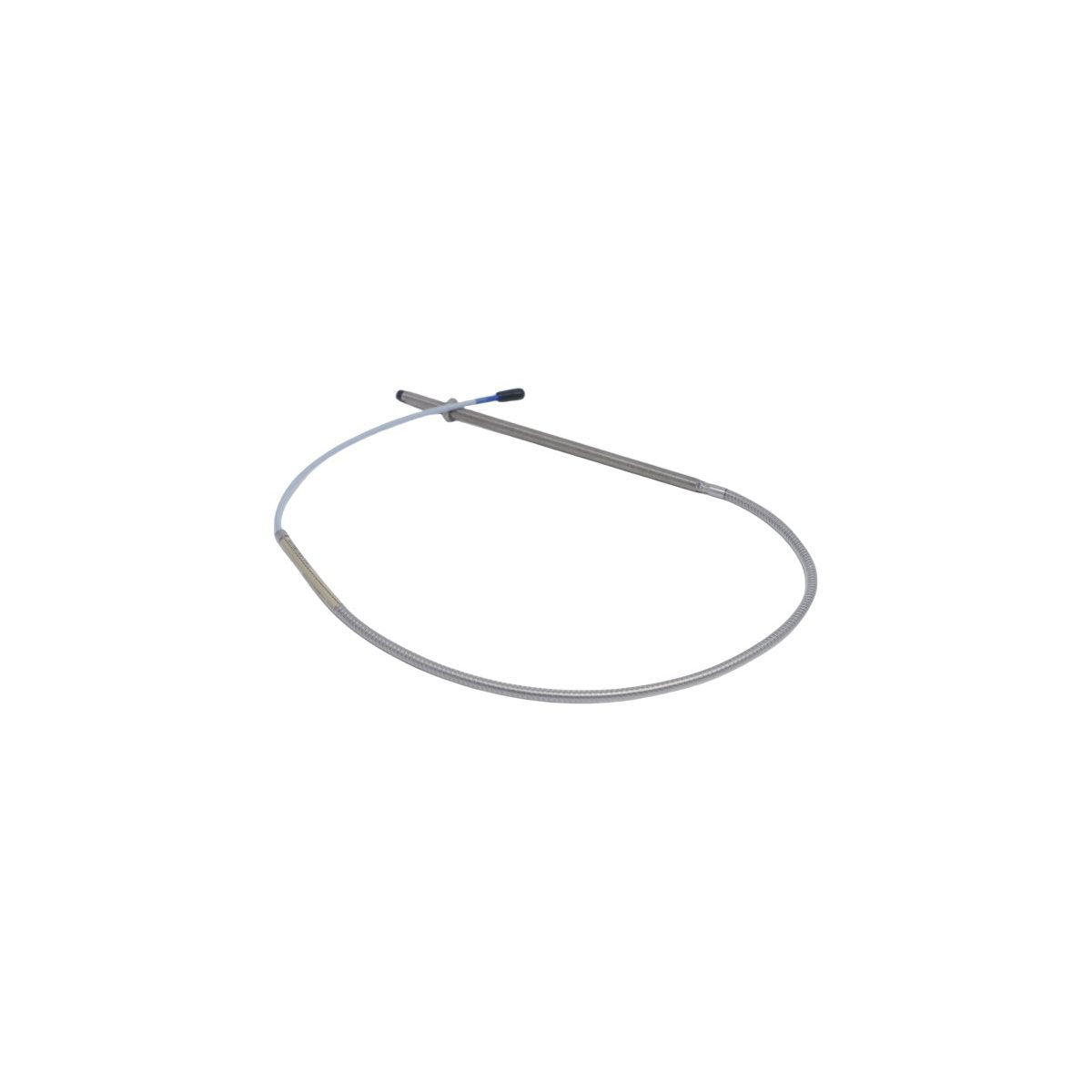

Configurada para la detección de desplazamiento de alta precisión en plataformas de monitoreo industrial, la Bently Nevada 330104-00-25-10-02-00 (Sonda de proximidad 330104) proporciona la transducción directa de la señal física de la posición y vibración del rotor dentro de las holguras mecánicas.

Desglose y configuración del sufijo

El número de pieza 330104-00-25-10-02-00 significa la siguiente construcción mecánica y eléctrica:

• 00: Rosca métrica 3/8-24 UNF.

• 25: Longitud total de la caja de 2.5 pulgadas (63.5 mm).

• 10: Longitud del sistema integral de 1.0 metro (3.3 pies).

• 02: Conector ClickLoc coaxial en miniatura.

• 00: Configuración de aprobación regulatoria estándar.

Especificaciones de hardware

Monitoreo mecánico e integridad de la señal

El sistema 3300 XL utiliza el escalado de sondas de corrientes de Foucault para convertir el movimiento del objetivo en variaciones precisas de voltaje. Una medición exitosa depende de la validación del voltaje de la holgura; los instaladores deben verificar que la punta de la sonda esté posicionada dentro del rango lineal de -10 VCC del objetivo en la salida del Proximitor. El diseño incorpora supresión de diafonía, lo que permite el montaje de sensores de alta densidad al tiempo que aísla los datos de vibración de posibles fuentes de interferencia, lo que preserva la precisión del análisis de la línea central del eje y la dinámica del rotor.

Información para pedidos

• 1 sonda de proximidad 330104-00-25-10-02-00.

• 1 kit de hardware de instalación (contratuercas).

• 1 documentación reglamentaria.

Guías de instalación en campo

• Montaje mecánico

• Asegure la sonda utilizando el diseño de caja completamente roscada en un soporte de montaje rígido para evitar el acoplamiento de vibraciones resonantes.

• Ajuste la holgura de la sonda hasta que el voltaje de salida alcance el punto de ajuste nominal de -10 VCC en el rack del monitor.

• Cableado de señal

• Utilice el conector ClickLoc para una conexión de alta integridad y a prueba de vibraciones al cable de extensión.

• Asegúrese de que el blindaje del cable coaxial esté conectado a tierra exclusivamente en el bloque de terminales del sistema de monitoreo para evitar bucles de tierra.

Preguntas frecuentes

• ¿Cuál es la función de la punta de la sonda PPS?

  La punta de sulfuro de polifenileno (PPS) garantiza la estabilidad dimensional y la resistencia química en entornos industriales hostiles, lo que evita la desviación de la señal debido a la degradación del material.

• ¿Puedo acortar el cable integral de 1.0 metro?

  No, el cable es un componente calibrado del sistema transductor; la modificación de su longitud altera la resonancia eléctrica e invalida la precisión de la calibración.

• ¿Por qué la caja está completamente roscada?

  La caja de 2.5 pulgadas completamente roscada proporciona la máxima flexibilidad de montaje en máquinas con diferentes requisitos de holgura y simplifica el ajuste de profundidad durante la instalación.

• ¿Cómo confirmo que la sonda está funcionando linealmente?

  Realice una comprobación de holgura estática utilizando un material de destino idéntico al eje; la salida del Proximitor debe seguir dentro del rango de funcionamiento lineal definido de -10 VCC.

• ¿El conector es impermeable?

  El conector ClickLoc está diseñado para uso industrial, pero requiere una instalación adecuada y protección contra la inmersión directa en líquidos para mantener la integridad del contacto.

• ¿Esta sonda requiere mantenimiento?

  La sonda es un dispositivo de estado sólido, sellado de fábrica. El mantenimiento se limita a la inspección periódica de la punta de la sonda para detectar desgaste y verificar el ajuste de la conexión del terminal.

• ¿Se puede utilizar esta sonda para la medición de velocidad?

  Sí, la respuesta de frecuencia de 0 a 10 kHz es suficiente para detectar pulsos de chavetero o características del eje para la generación de referencias de velocidad y fase.

• ¿Cómo afecta el desplazamiento térmico a la señal?

  El diseño 3300 XL incluye compensación para minimizar la variación de la señal inducida por la temperatura, lo que garantiza lecturas estables durante el calentamiento de la máquina y el funcionamiento en estado estacionario.
