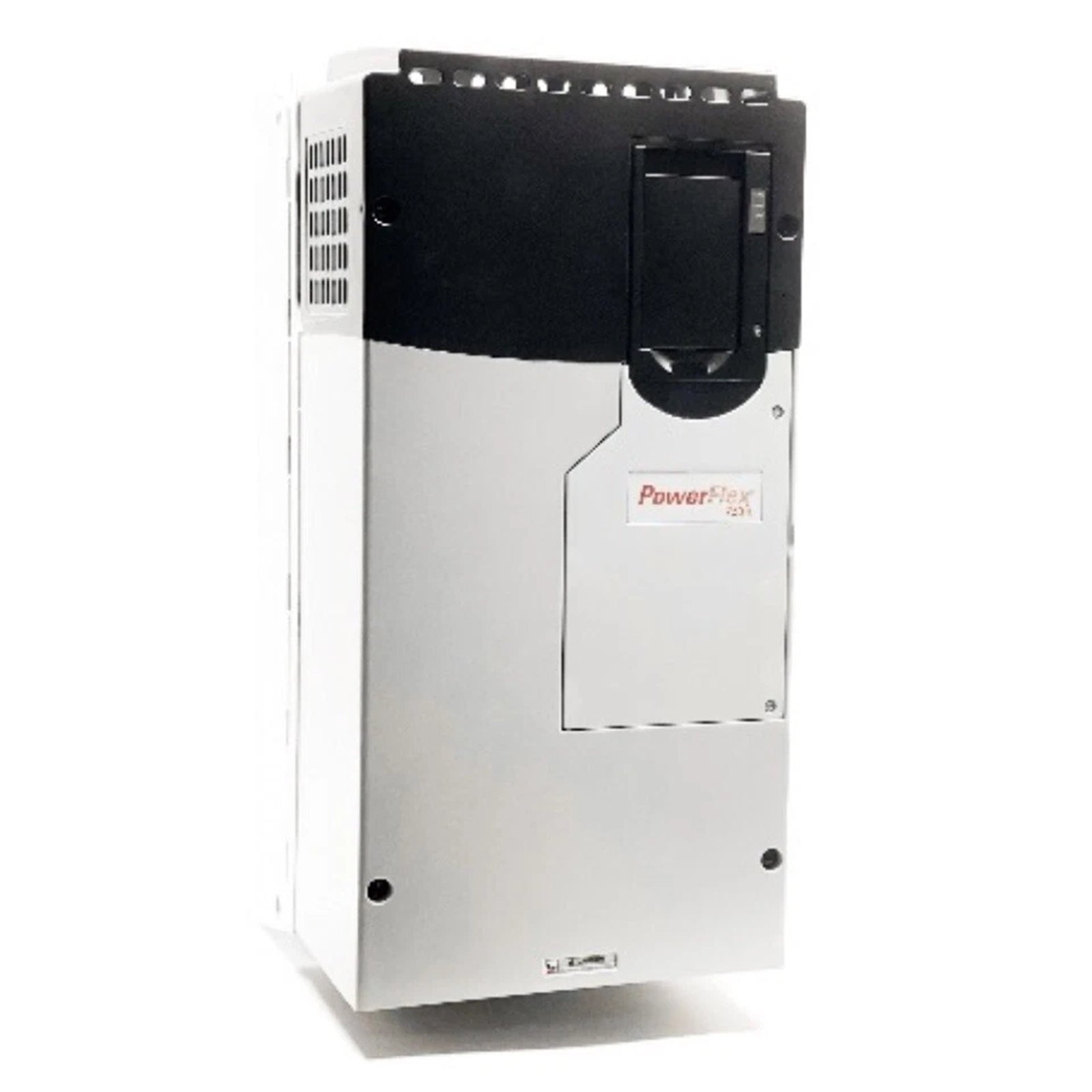

Configurado para la regulación de la velocidad y el par del motor de frecuencia variable en redes industriales automatizadas, el  Allen-Bradley 20F1ANC140JN0NNNNN (variador de CA PowerFlex 753) proporciona ejecución física/eléctrica directa.

Declaración de configuración de fábrica

Esta unidad constituye un conjunto de módulo de alimentación integrado especificado bajo el código de catálogo 20F1ANC140JN0NNNNN. De acuerdo con los estrictos protocolos de ingeniería para esta designación de hardware, la cadena alfanumérica completa designa una construcción de fábrica preconfigurada que contiene opciones específicas para filtración, refrigeración, tamaño de bastidor y clase de voltaje que deben implementarse y mantenerse como un activo técnico no divisible.

Tabla de parámetros de hardware

Integración de red determinista

La arquitectura de procesamiento interno está diseñada para mantener la sincronización de comunicación continua sobre redes deterministas EtherNet/IP. El firmware del variador admite el mapeo activo de parámetros a registros de control sin degradar las licencias de velocidad de comunicación del bus de la placa posterior. Esto garantiza un escalado de densidad de E/S de alta velocidad al intercambiar palabras de par, velocidad y diagnóstico con controladores de automatización basados en Logix mientras se adhiere a las matrices de compatibilidad de flash de firmware establecidas.

Componentes de entrega

• 1 Módulo de variador Allen-Bradley 20F1ANC140JN0NNNNN

• 1 Paquete de documentación de puentes internos instalados de fábrica

• 1 Juego de tapones protectores para aberturas de conductos no utilizadas

Protocolos de instalación en campo

Montaje mecánico

• Atornille el chasis del Bastidor 6 verticalmente en un subpanel metálico sin aislamiento dentro de un diseño controlado.

• Mantenga espacios libres mínimos alrededor de las tomas de aire para evitar la restricción de la corriente térmica.

Terminación y puesta a tierra de la energía

• Conecte las líneas de suministro trifásico de 400 V CA directamente a los terminales de entrada utilizando los valores de par adecuados.

• Asegúrese de que el terminal de tierra del variador se conecte directamente al bus PE central unido a través de correas de baja impedancia.

Consultas y respuestas técnicas

• ¿Cuál es el límite operativo térmico para esta unidad de Bastidor 6?

  El variador funciona entre 0 y 50 grados C cuando se monta dentro de un envolvente que proporciona un flujo de aire estándar.

• ¿Cómo se configura la conexión de modo común de fábrica de forma predeterminada?

  El hardware se entrega con el puente CM instalado, cumpliendo los requisitos para sistemas conectados a tierra.

• ¿Se pueden insertar tarjetas de opción mientras las líneas de CA principales permanecen activas?

  No, el comportamiento de intercambio en caliente no es compatible; toda la energía de la línea principal y de control debe estar completamente aislada.

• ¿Cuál es la masa total y el espacio físico de este activo físico?

  El dispositivo tiene un peso neto de 6 kg con restricciones de envolvente físico de 29.5 x 40.5 x 17.2 cm.

• ¿Cuál es la variación de latencia de respuesta para el control determinista sobre el bus de opciones?

  La actualización de la red depende de la configuración de RPI maestra, pero el hardware interno procesa los comandos de velocidad dentro de las pautas deterministas.

• ¿Qué sucede con el perfil de flash del firmware durante un ciclo de encendido no autorizado?

  Una caída repentina en el voltaje de funcionamiento durante las escrituras de almacenamiento flash puede corromper los sectores de memoria no volátil.

• ¿Esta configuración proporciona resistencias de frenado dinámico integradas?

  No, el modelo presenta una opción de transistor integrado denominada "ninguno", que requiere módulos de hardware externos si es necesario.

• ¿Cómo cambian las capacidades de salida entre entornos industriales regulares y severos?

  El hardware entrega 140 amperios de salida continua, lo que se traduce en 75 kW para servicio normal o 55 kW para servicio pesado.
