Descripción general del producto

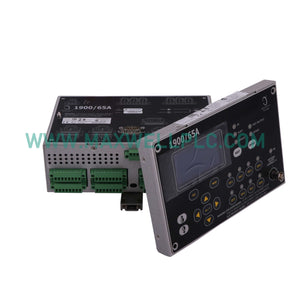

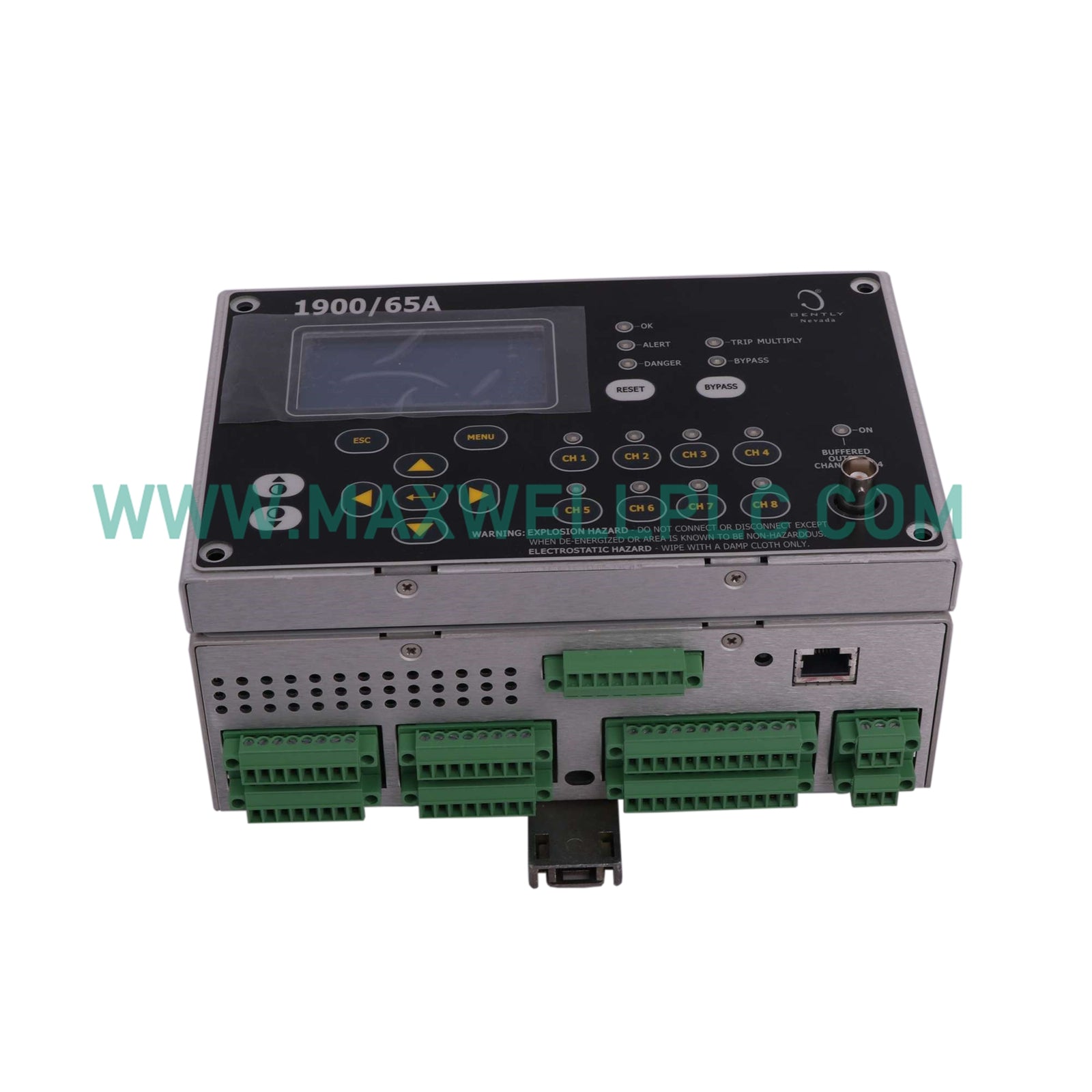

El Bently Nevada 1900/65A-00-00-01-00-00 es un sistema de protección de maquinaria autónomo y de alto rendimiento diseñado para activos industriales de "Propósito General". A diferencia de las soluciones de monitoreo basadas en rack, este módulo independiente brinda protección integral para maquinaria esencial como bombas, motores, sopladores y ventiladores. Cuenta con un convertidor analógico-digital (ADC) integrado de 24 bits que ofrece una resolución y precisión de señal superiores, lo que permite que el sistema procese tanto datos de vibración dinámica de alta velocidad como variables de proceso estáticas de cambio lento. Con lógica programable incorporada y salidas de relé dedicadas, el 1900/65A actúa como un guardián autónomo, capaz de iniciar paradas de protección inmediatas o alertar a los operadores sobre el deterioro de la salud mecánica antes de que ocurran fallas críticas.

Arquitectura de hardware y especificaciones de ingeniería

La plataforma 1900/65A se define por su configuración versátil de entrada/salida y su diseño robusto, lo que garantiza un rendimiento confiable en entornos industriales exigentes.

• Identificación del modelo: 1900/65A-00-00-01-00-00

• Resolución de medición: Conversión de alta precisión de 24 bits

• Entradas de canal dinámico: 4 canales (aceleración, velocidad, desplazamiento o rapidez)

• Entradas de canal estático: 4 canales (temperatura a través de RTD o termopar)

• Salidas analógicas: 4 salidas de registrador de 4-20 mA CC configurables

• Lógica de relés: 6 relés de contacto seco programables (alerta/peligro)

• Puerto de diagnóstico: Salidas de transductor amortiguadas para cada canal

• Búfer de memoria: Lista interna de eventos de 200 entradas para registro de fallas

• Masa física: 1,5 kg

• Dimensiones exteriores: 19,6 x 16 x 8 cm

• Integridad del sistema: Monitoreo continuo del estado "OK" y autodiagnósticos

Implementación industrial estratégica

• Transmisión de fluidos: Protege bombas centrífugas y recíprocas detectando cavitación, inestabilidad hidráulica o degradación de rodamientos.

• Sistemas de ventilación: Monitorea grandes ventiladores y sopladores industriales para detectar desequilibrio mecánico, desalineación del eje o holgura estructural.

• Motores de inducción de potencia: Rastrea tanto las firmas de vibración como las temperaturas internas del devanado para evitar la ruptura del aislamiento y las fallas del rotor.

• Turbinas de vapor auxiliares: Proporciona protección esencial contra sobrevelocidad y vibración de la carcasa para unidades críticas no API 670.

• Estaciones de aire comprimido: Sirve como capa de protección primaria para compresores de aire, asegurando un funcionamiento estable a través del seguimiento térmico y mecánico integrado.

Preguntas frecuentes

P: ¿Se puede integrar el 1900/65A-00-00-01-00-00 en un sistema DCS o PLC más grande?

R: Sí, el monitor está equipado con cuatro salidas analógicas configurables de 4-20 mA, que están diseñadas para enviar datos de tendencias continuas a un sistema de control distribuido (DCS) o a un controlador lógico programable (PLC) para una supervisión centralizada.

P: ¿Cuál es el beneficio de las salidas amortiguadas en este módulo?

R: Cada uno de los ocho canales de entrada presenta una salida amortiguada. Esto permite a los equipos de mantenimiento conectar recolectores de datos portátiles o analizadores directamente al monitor para realizar diagnósticos avanzados de vibración sin alterar las funciones de protección del dispositivo.

P: ¿Este monitor requiere una computadora externa para realizar paradas de protección?

R: No, el 1900/65A es un solucionador lógico autónomo. Una vez configurado, utiliza sus relés programables internos para activar alarmas o paradas de forma autónoma basándose en los puntos de ajuste definidos por el usuario.

P: ¿Cómo funciona la lógica de estado "OK"?

R: El módulo monitorea continuamente el voltaje de polarización y la integridad del cableado de todos los sensores conectados. Si un transductor falla o un cable se desconecta, el relé "OK" cambiará de estado para notificar al sistema que la protección para ese canal específico está comprometida.

P: ¿Qué tipo de sensores de temperatura son compatibles con las entradas estáticas?

R: Los cuatro canales estáticos son muy flexibles y se pueden configurar para aceptar RTD industriales estándar o varios tipos de termopares, lo que permite un seguimiento térmico preciso de los rodamientos y los devanados del motor.
