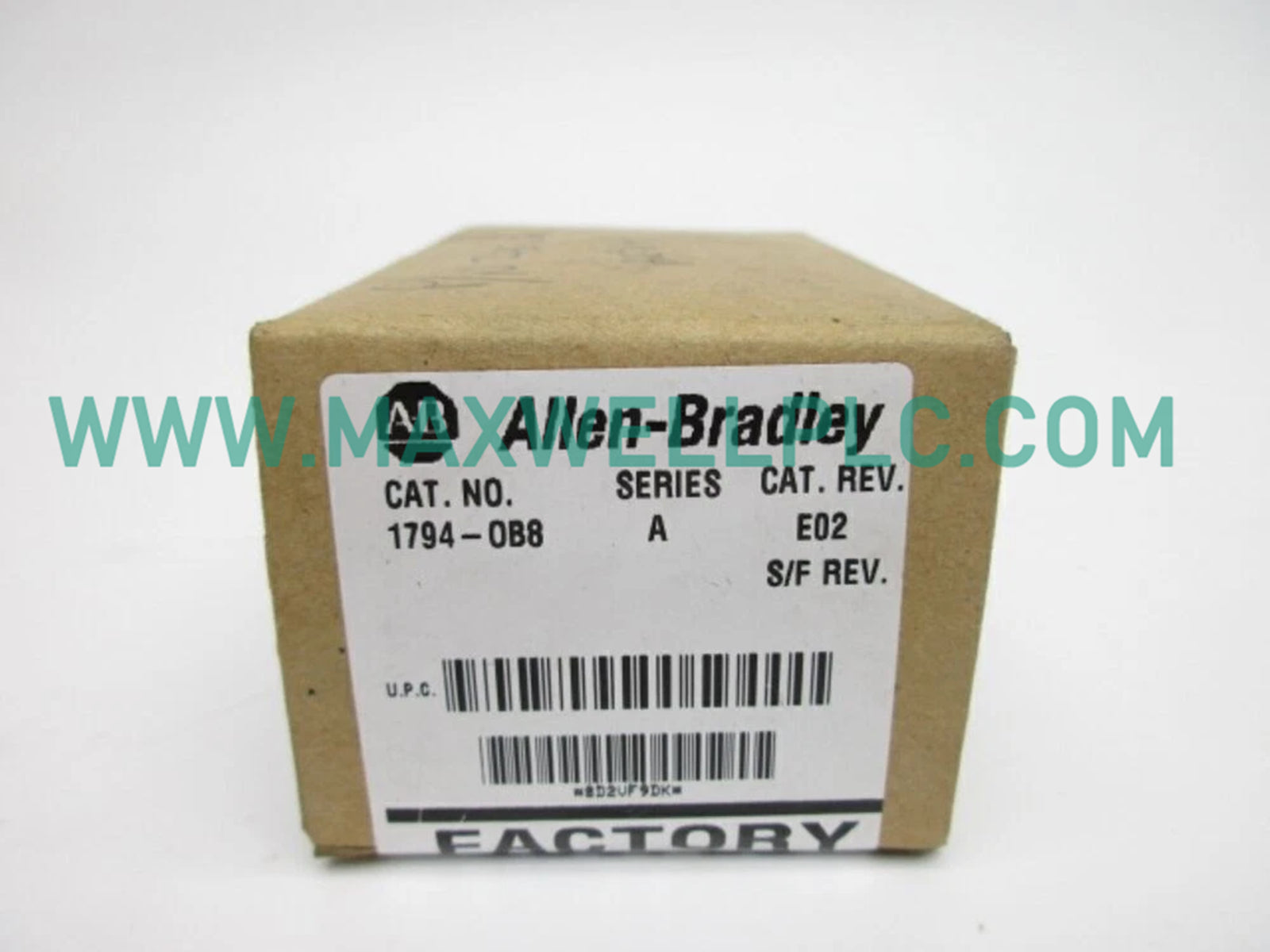

El Allen-Bradley 1794-OB8 funciona como el Módulo de Salida Digital DC 1794-OB8 principal utilizado para ejecutar operaciones de fuente de corriente discretas en plataformas FLEX I/O.

Clave de Identificación de Hardware

• 1794: Identifica la infraestructura de terminales de E/S remota industrial modular y distribuida.
• OB: Especifica la lógica del interruptor electrónico de fuente de estado sólido de corriente continua (CC).
• 8: Confirma la densidad física del hardware que proporciona exactamente 8 canales de salida.

Parámetros Estructurales

Sincronización Determinística y Compatibilidad con Flash de Placa Madre

La interfaz de procesamiento ancla las operaciones de bucle a los índices de velocidad de comunicación del bus de la placa base de hardware. Al escalar configuraciones a través de redes determinísticas Profinet o EtherNet/IP, el módulo garantiza estados de ejecución sin fluctuaciones en los 8 nodos, permaneciendo totalmente transparente bajo actualizaciones de compatibilidad de flash de firmware remoto y rutinas de escalado de densidad de E/S.

Lista de Empaque

• 1 x Módulo de Salida Digital de CC Flex de 8 Puntos 1794-OB8
• 1 x Manual de Instrucciones de Instalación del Dispositivo

Infraestructura de Ensamblaje y Blindaje

• Colocación del Módulo
  • Gire el interruptor mecánico de llave de orientación en la base del terminal específico a la posición 2 antes de montar.
  • Alinee las guías de la carcasa del módulo sobre la base y encájelas hacia abajo en los mecanismos de bloqueo de retención.
• Diseño del Conductor
  • Aísle todos los conductores de fuente de salida de 24 VCC de las líneas de CA de alto voltaje y las líneas de bajada de comunicación.
  • Implemente métodos de conexión a tierra de un solo punto para el marco del subsistema DIN-rail común para suprimir el ruido de campo disperso.

Preguntas Frecuentes sobre la Infraestructura de Hardware

• ¿Cuál es la corriente eléctrica máxima permitida a través de un canal de fuente individual?

  Cada interruptor de salida permite una carga de corriente continua máxima de 500 mA bajo condiciones de voltaje completo.

• ¿Este bloque de salida digital específico admite procedimientos de intercambio en caliente físico bajo carga?

  Las acciones de extracción e inserción con energía (RIUP) están permitidas siempre que la atmósfera circundante no sea peligrosa.

• ¿Cuál es la demanda de corriente exacta que se ejerce sobre la placa madre lógica interna de 5 VCC?

  Los elementos de microcircuito de procesamiento internos extraen una carga de corriente máxima de 60 mA del riel Flexbus.

• ¿Qué sucede con los 8 interruptores de salida si falla la comunicación de la placa madre local?

  Las salidas de estado sólido bajan automáticamente a las posiciones predeterminadas de apagado sin energía para garantizar la previsibilidad del sistema.

• ¿Cuál es la pérdida de voltaje máxima a través de un interruptor de canal de fuente de corriente activo?

  La unión de semiconductor interna exhibe un parámetro de caída de voltaje máximo en estado "on" de 0,5 VCC.

• ¿Qué barrera de aislamiento continuo existe entre el bucle de campo y el riel lógico?

  La arquitectura del módulo proporciona una barrera de aislamiento galvánico optoacoplada probada en fábrica de 50 V continua entre circuitos.

• ¿Cuál es la salida de disipación térmica máxima en las peores condiciones de voltaje?

  El módulo libera hasta 11,2 BTU/h de energía térmica cuando opera a un límite máximo de 31,2 VCC.

• ¿Se pueden configurar estos canales de salida para accionar directamente solenoides industriales inductivos?

  Sí, los canales de fuente de corriente accionan elementos inductivos, aunque la supresión de sobretensiones externa es una práctica de ingeniería estándar.
