Descripción general del producto

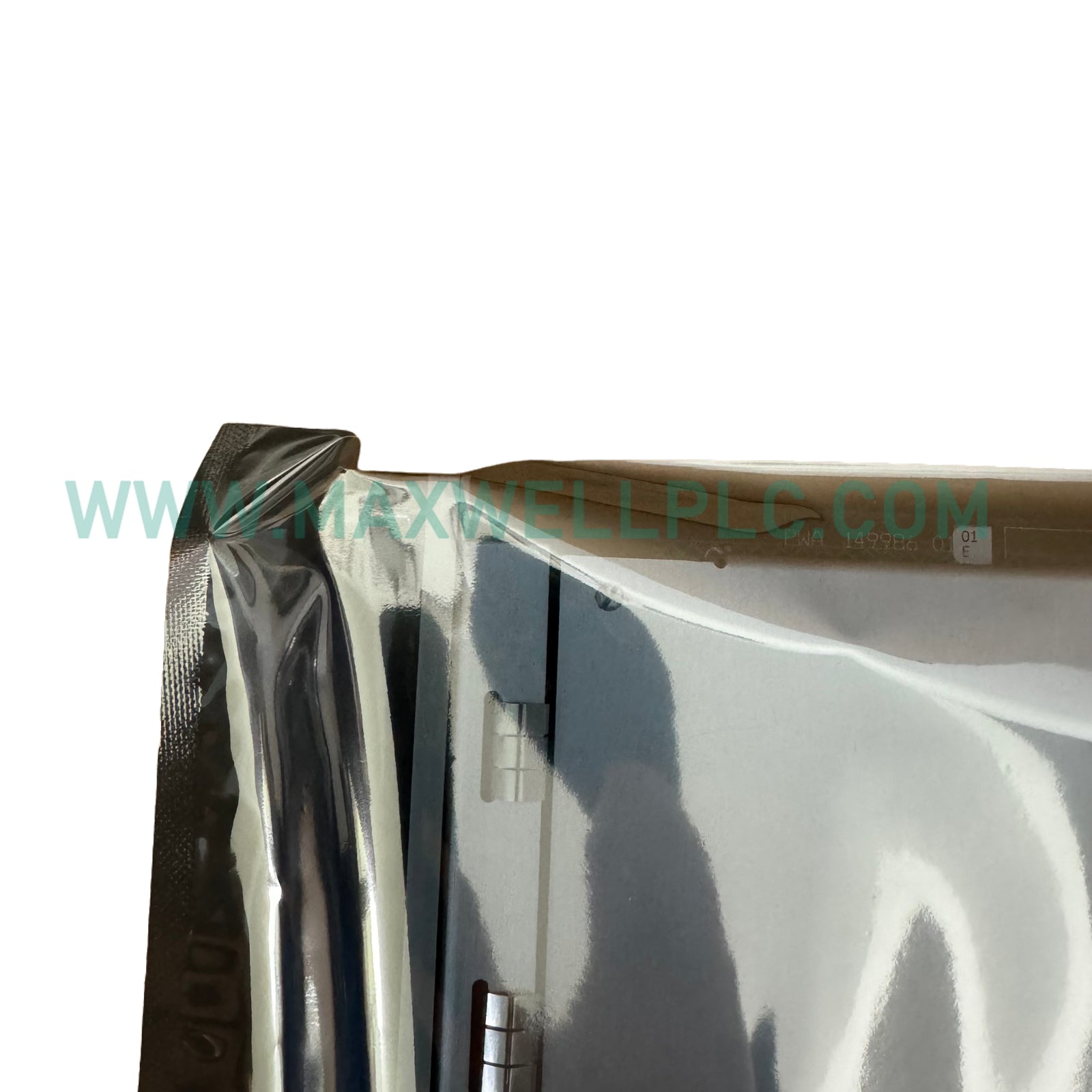

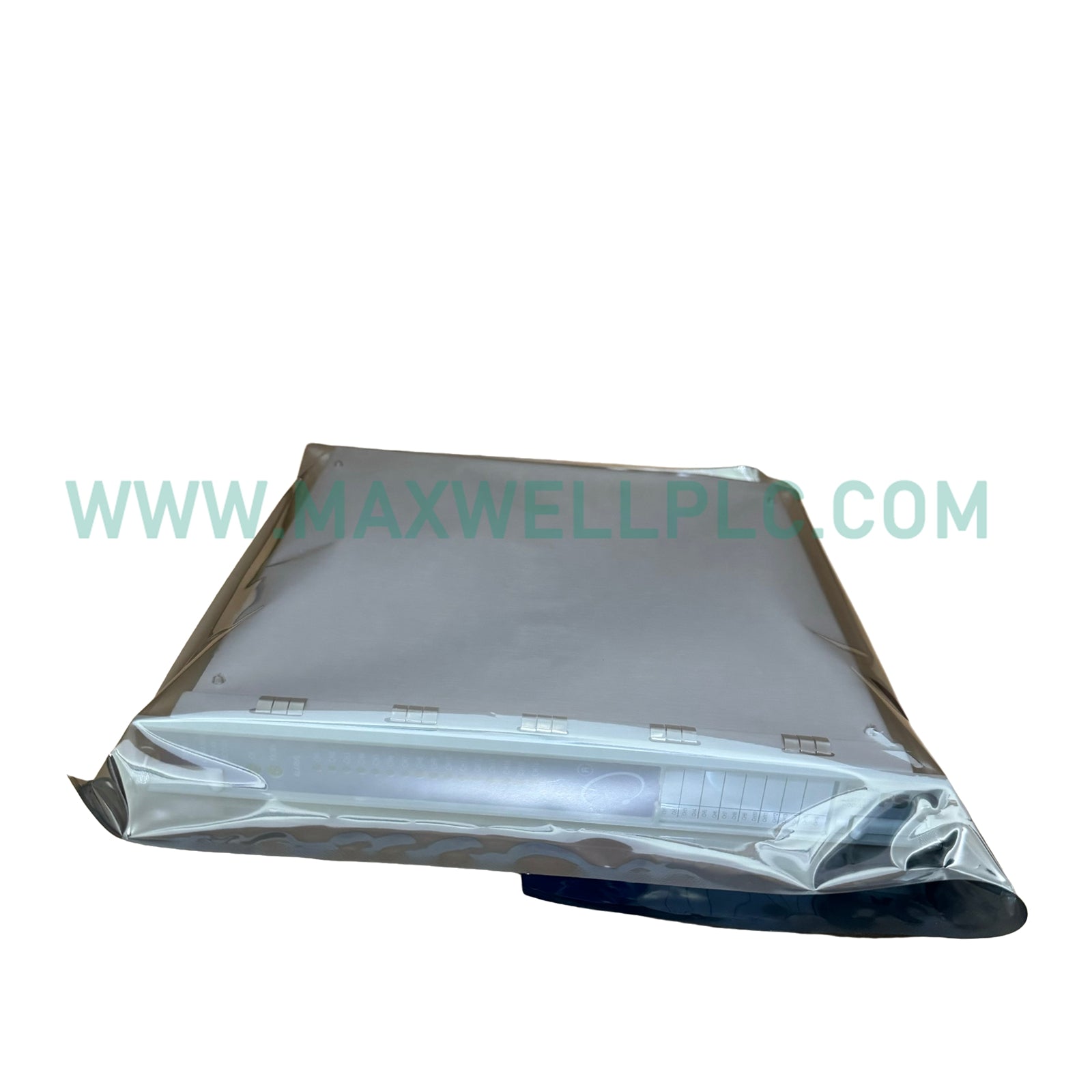

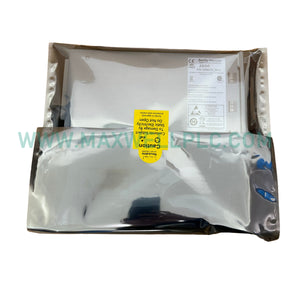

El Bently Nevada 149986-01 es un módulo de control de relé de 16 canales diseñado para el sistema de protección de maquinaria serie 3500. Este módulo actúa como la interfaz de hardware principal para el apagado automático de la máquina y la señalización de alarmas. Recibe información de alarma de varios módulos de monitorización dentro del rack 3500 y utiliza relés de alta fiabilidad para accionar anunciadores externos o interruptores de circuito de control.

Diseñado para la seguridad de misión crítica, el sistema 3500/33 proporciona una lógica de "votación" altamente configurable, lo que permite a los operadores establecer condiciones de alarma complejas como la lógica "Y" o "O" en varios canales. Esto garantiza que un disparo de la máquina solo se active cuando se superen parámetros específicos y verificados, reduciendo significativamente el riesgo de costosos disparos molestos mientras se mantiene un entorno a prueba de fallos robusto para turbinas, compresores y grandes activos rotativos.

Características técnicas

• Densidad de canales: 16 canales de relé independientes por módulo.

• Configuración de relé: Arquitectura de un solo polo doble tiro (SPDT).

• Sellado y durabilidad: Relés sellados con epoxi diseñados para una resistencia ambiental a largo plazo.

• Protección del circuito: Supresores de arco estándar de 250 Vrms instalados para evitar el desgaste de los contactos y el ruido eléctrico.

• Lógica de votación: Admite la votación de alarma totalmente programable a través del software de configuración del rack 3500.

• Potencia de funcionamiento: 5,8 vatios de consumo típico.

• Requisitos de espacio: Ocupa una ranura frontal de altura completa (módulo principal) y una ranura trasera de altura completa (módulo de E/S).

• Conformidad: Adecuado para su uso en configuraciones de sistemas estándar, a prueba de fallos y en áreas peligrosas.

• Dimensiones: Módulo principal: 24 cm x 2,4 cm x 24 cm

• Peso: 0,7 kg.

• Origen: EE. UU.

Capacidades de conmutación y clasificaciones de contacto

El 149986-01 es capaz de manejar diversas cargas eléctricas, desde circuitos de control de alta potencia hasta señales lógicas de baja corriente.

• Cargas de CA estándar: Tensión máxima conmutada de 250 VCA con un límite de corriente de 3 A (1200 VA de potencia máxima).

• Cargas de CC estándar: Tensión máxima conmutada de 125 VCC; los límites de potencia incluyen 70 W a 24 VCC y 9 W a 60 VCC.

• Áreas peligrosas/a prueba de fallos: Optimizado para 30 VCC con una corriente conmutada de hasta 5 A.

• Aplicaciones de baja corriente: Admite niveles lógicos sensibles hasta 1 mA a 1 VCC.

Aplicación e integridad del sistema

El módulo de relé 3500/33 es fundamental para los sistemas de control distribuido (DCS) donde la protección de la maquinaria debe integrarse con los protocolos de parada de emergencia (ESD) de toda la planta. El módulo cuenta con amplios autodiagnósticos; supervisa continuamente su propio circuito interno y el estado de las bobinas de los relés. Si se detecta una falla en el propio módulo, el relé "Sistema OK" cambiará de estado para notificar a los operadores de inmediato.

Debido a que los relés están sellados con epoxi, el 149986-01 es ideal para su uso en instalaciones industriales donde los contaminantes en el aire o la alta humedad podrían interferir con los contactos eléctricos. Ya sea que se utilice en la generación de energía para la protección de turbinas de vapor o en el sector del petróleo y el gas para la seguridad de compresores centrífugos, el módulo de relé 3500/33 proporciona la respuesta determinista, basada en hardware requerida para los más altos niveles de seguridad funcional.
