نظرة عامة على المنتج

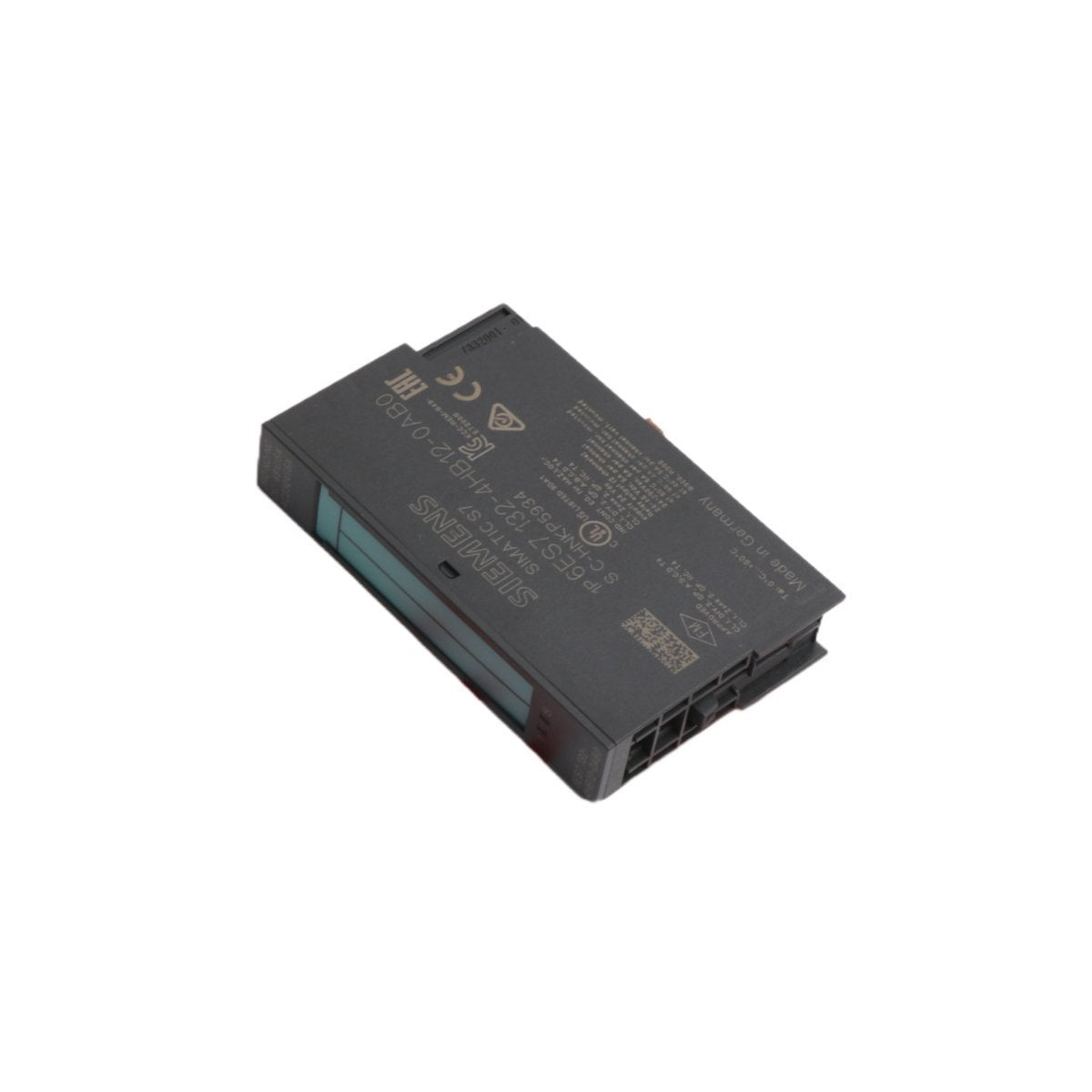

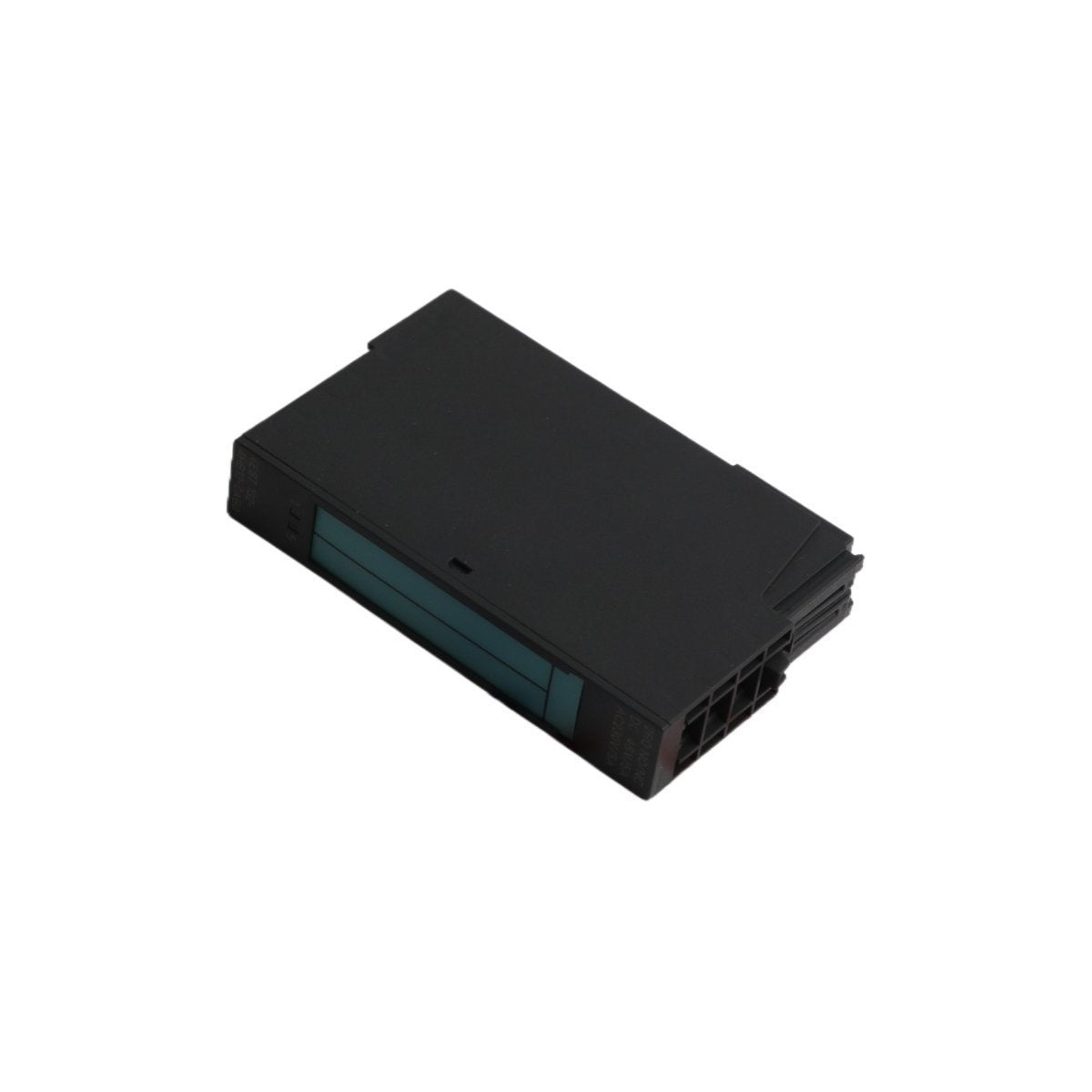

وحدة Siemens 6ES7132-4HB12-0AB0 هي وحدة إلكترونية رقمية متخصصة مصممة لخط الإدخال/الإخراج الموزع SIMATIC ET 200S. تتميز هذه الوحدة بتقديم مخرجين تتابع مستقلين مع وصلات تحويل (CO)، مما يوفر فجوة هوائية مادية قوية للعزل الكهربائي. تتميز هذه الوحدة بتصميمها النحيف بسمك 15 مم، وهي مصممة لتبديل كل من الأحمال التيار المتردد والمستمر التي تتجاوز حدود التيار لمخرجات الترانزستور القياسية. سواء تم دمجها في محطة PROFIBUS/PROFINET جديدة أو استخدامها كقطعة غيار أساسية للصيانة القديمة، تضمن هذه الوحدة تبديلاً موثوقًا للمشغلات الصناعية المتنوعة.

المعلمات الوظيفية للأجهزة

صممت هذه الوحدة للتركيب على سكة DIN بكثافة عالية، وهي تجمع بين الدقة التقنية وواجهة تبديل متينة.

• نوع الإخراج: 2 مخرج تتابع رقمي (تحويل / SPDT)

• نطاق الجهد (تيار متردد): 24 فولت إلى 230 فولت تيار متردد

• نطاق الجهد (تيار مستمر): 24 فولت إلى 48 فولت تيار مستمر

• تيار التبديل: 5 أمبير كحد أقصى لكل قناة (حمل مقاوم)

• حماية التلامس: يوصى باستخدام صمام خارجي لحماية تلامس التتابع

• التشخيص: وظيفة قيمة بديلة مدمجة للحالات الآمنة من الأعطال

• الأبعاد: 15 مم × 81 مم × 52 مم

• وزن المنتج: 0.05 كجم (صافي) / 0.24 كجم (وزن الشحن الإجمالي)

• الشهادات القياسية: CE، UL، و CSA معتمدة

سيناريوهات الاستخدام الصناعي

التحكم في المشغلات ذات الإمكانات المختلطةنظرًا لأن كل قناة تتابع معزولة، يمكن لوحدة 6ES7132-4HB12-0AB0 التحكم في سخان تيار متردد 230 فولت ومحرك تيار مستمر 48 فولت في نفس الوقت على نفس الوحدة. هذه المرونة تزيل الحاجة إلى بطاقات إخراج منفصلة خاصة بالجهد، مما يقلل من التكاليف الإجمالية للنظام ومساحة اللوحة.

إشارات الأمان في التعامل مع الموادتتيح ميزة "القيمة البديلة" للوحدة فرض المخرجات على حالة محددة مسبقًا (تشغيل أو إيقاف) في حالة فقدان الاتصال مع وحدة التحكم المنطقية القابلة للبرمجة الرئيسية. يعد هذا متطلبًا حرجًا للسلامة لأنظمة النقل وآلات الفرز حيث يجب أن يؤدي فقدان الإشارة إلى توقف متحكم أو صفارة إنذار.

الربط المباشر مع مخمدات التدفئة والتهوية وتكييف الهواءتكوين تلامس التحويل (SPDT) مثالي للمشغلات ثنائية الاتجاه ذات 3 أسلاك المستخدمة في التحكم في المناخ الصناعي. فهو يسمح بالتحكم الإيجابي في اتجاهي الفتح والإغلاق دون تعقيد الترحيلات الوسيطة الخارجية.

دعم الآلات القديمة والتحديثباعتبارها مكونًا قديمًا من عائلة ET 200S، تُستخدم هذه الوحدة بشكل متكرر للحفاظ على الموثوقية في آلات التعبئة والنسيج القديمة. تلامسات التتابع المتينة أقل حساسية للتحولات الجهدية من البدائل ذات الحالة الصلبة، مما يوفر عمر خدمة أطول في البيئات الكهربائية الصاخبة.
