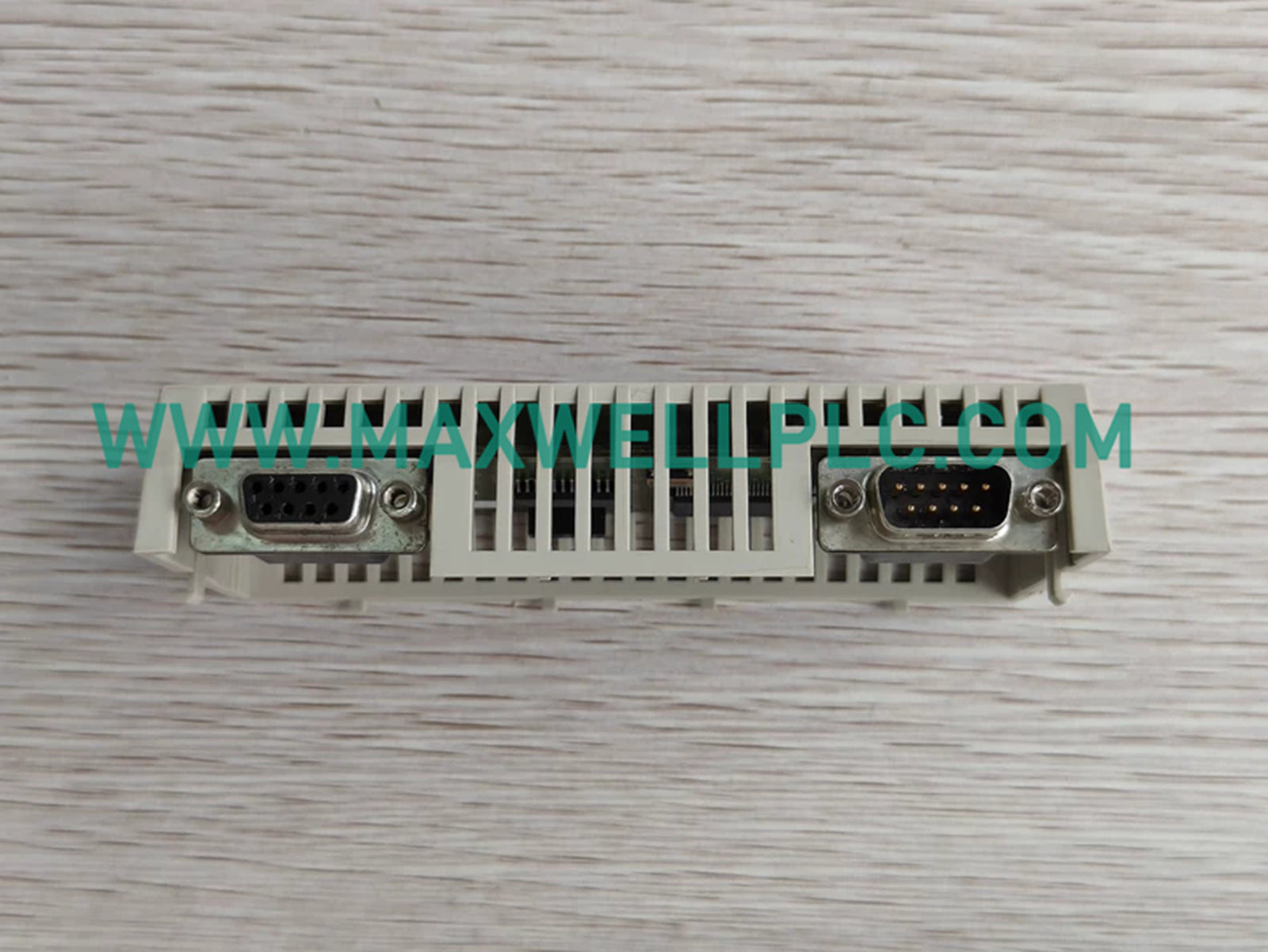

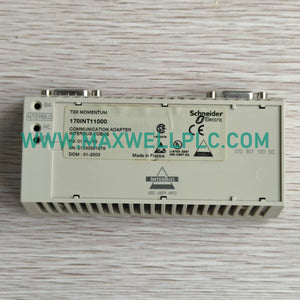

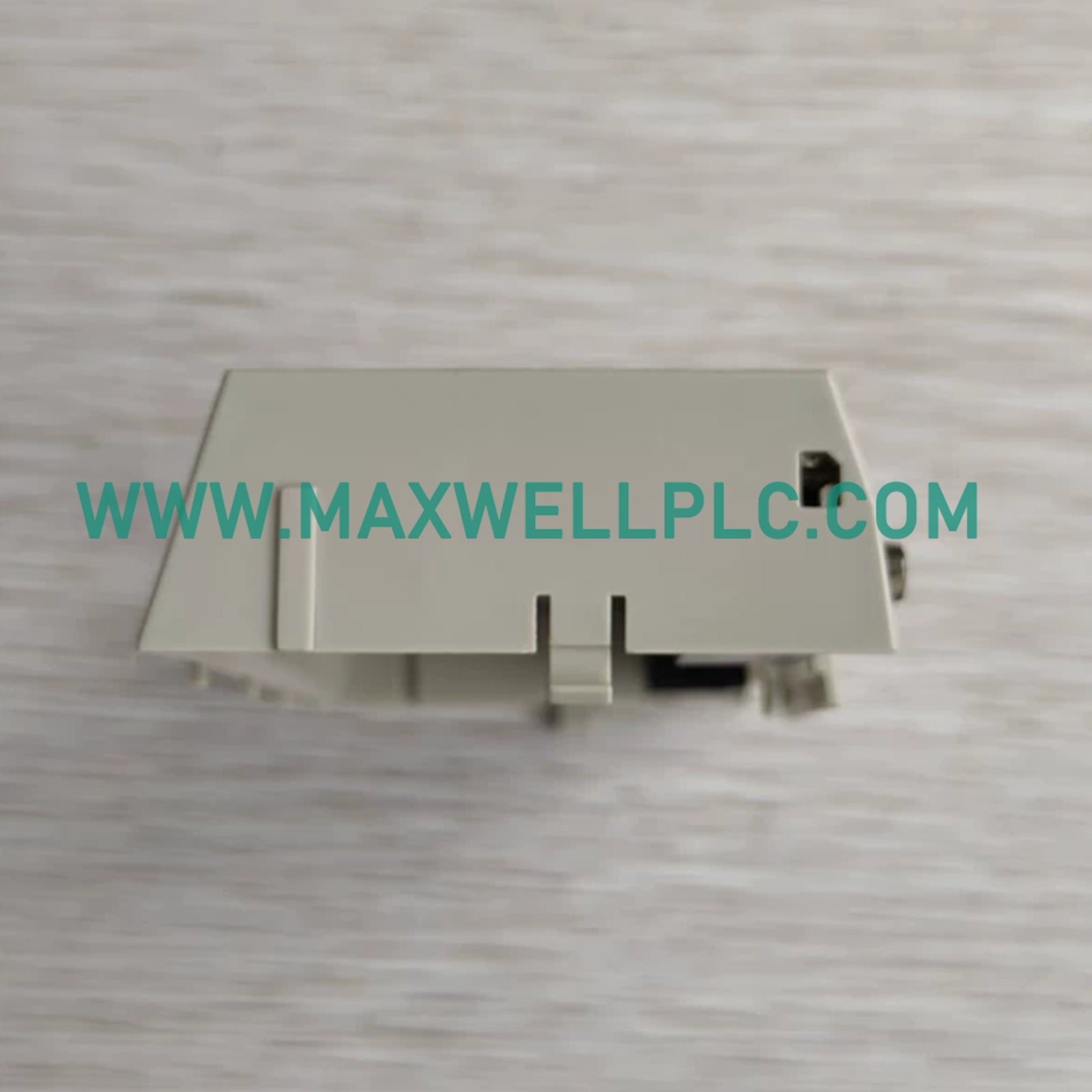

تم تكوين محول شنايدر إلكتريك 170INT11000 (محول اتصالات Interbus 170INT11000) لتنسيق إشارات ناقل المجال في منصات أتمتة Modicon Momentum، وهو يعمل كمحول اتصالات Interbus الأساسي المستخدم لتنفيذ نقل بيانات مسجل التحول المستمر عبر منصات طوبولوجيا الحلقة.

بنية النموذج وبروتوكول البيانات

يستخدم 170INT11000 بروتوكول Interbus الجيل SUPI 2 لتسهيل الاتصال المحدد بين السيد والتابع. يدعم وسائط الإرسال بالزوج الملتوي بمعدل 500 كيلوبت/ثانية. يفرض المحول معلمات التحكم CRC-16 لضمان سلامة البيانات أثناء إرسال الحزم عبر شبكة الحلقة الموزعة.

مواصفات الأجهزة

أداء شبكة Modicon Momentum المحدد

تتطلب بنية منصة Modicon Momentum سرعة دقيقة في الاتصال باللوحة الخلفية لوحدات ناقل المجال المدمجة. يحافظ 170INT11000 على تأخيرات الشبكة المحددة من خلال الاستفادة من بروتوكول مسجل التحول Interbus، مما يضمن توافق حجم كثافة الإدخال/الإخراج مع قدرة معالجة وحدة التحكم. يجب التحقق من توافق البرامج الثابتة مع وحدة المعالجة المركزية المضيفة لتأكيد دعم إجراءات إدارة شبكة Interbus وتوقيت تحديث البيانات الدوري.

معلومات الطلب

• 1 × محول اتصالات Interbus 170INT11000

• ملاحظة: يتطلب التثبيت كابلات Interbus متوافقة وإنهاء مناسب لطوبولوجيا الحلقة.

إرشادات التثبيت الميداني

• التركيب: قم بتثبيت المحول على الوحدة الأساسية Momentum. تأكد من تعشيق الألسنة الميكانيكية للحفاظ على درجة الحماية IP20.

• الأسلاك: قم بإنهاء وسائط الزوج الملتوي وفقًا لمعايير توصيل Interbus. حافظ على استمرارية درع الكابل بالأرض لتخفيف التداخل.

• الطوبولوجيا: التزم بقواعد أسلاك طوبولوجيا الحلقة. تختلف حدود طول الكابل الكلي حسب تكوين الجزء؛ راجع خريطة الطبقة المادية للشبكة لمعرفة قيود المسافة المحددة.

• البيئة: استخدم الجهاز في بيئات خاضعة للتحكم. احمِ من الرطوبة والملوثات بما يتوافق مع متطلبات المعالجة الوقائية TC.

الأسئلة الشائعة

• س: ما هي طريقة الاتصال الأساسية لهذه الوحدة؟

  ج: تستخدم الوحدة طريقة مسجل التحول المستمر للاتصال بين السيد والتابع داخل شبكة Interbus.

• س: ماذا يحدث للمخرجات إذا فشل الاتصال؟

  ج: تم تكوين الوحدة لحالة آمنة من الفشل، مما يضمن انتقال المخرجات إلى حالة آمنة محددة مسبقًا عند فقدان اتصال Interbus.

• س: هل يتم دعم طوبولوجيا حلقة Interbus؟

  ج: نعم، تم تصميم الوحدة خصيصًا للعمل ضمن طوبولوجيا حلقة Interbus.

• س: ما هو أقصى معدل إرسال؟

  ج: تدعم الوحدة معدل إرسال يبلغ 500 كيلوبت/ثانية.

• س: ما هي ميزة فحص الأخطاء التي تستخدمها الوحدة؟

  ج: تستخدم الوحدة معلمات التحكم CRC-16 لاكتشاف الأخطاء في تدفق البيانات وإدارتها.

• س: ما هو الوسط المادي المستخدم للاتصال؟

  ج: تم تصميم الوحدة لوسائط الإرسال بالزوج الملتوي.

• س: هل الوحدة قابلة للتبديل السريع؟

  ج: عادةً ما تكون محولات اتصال Momentum مرتبطة بتكوين الوحدة الأساسية؛ راجع بروتوكولات دورة طاقة النظام قبل الاستبدال.

• س: ما هو وزن الجهاز؟

  ج: تبلغ الوزن الصافي للوحدة 0.07 كجم، باستثناء التعبئة والتغليف والكابلات الخارجية.
