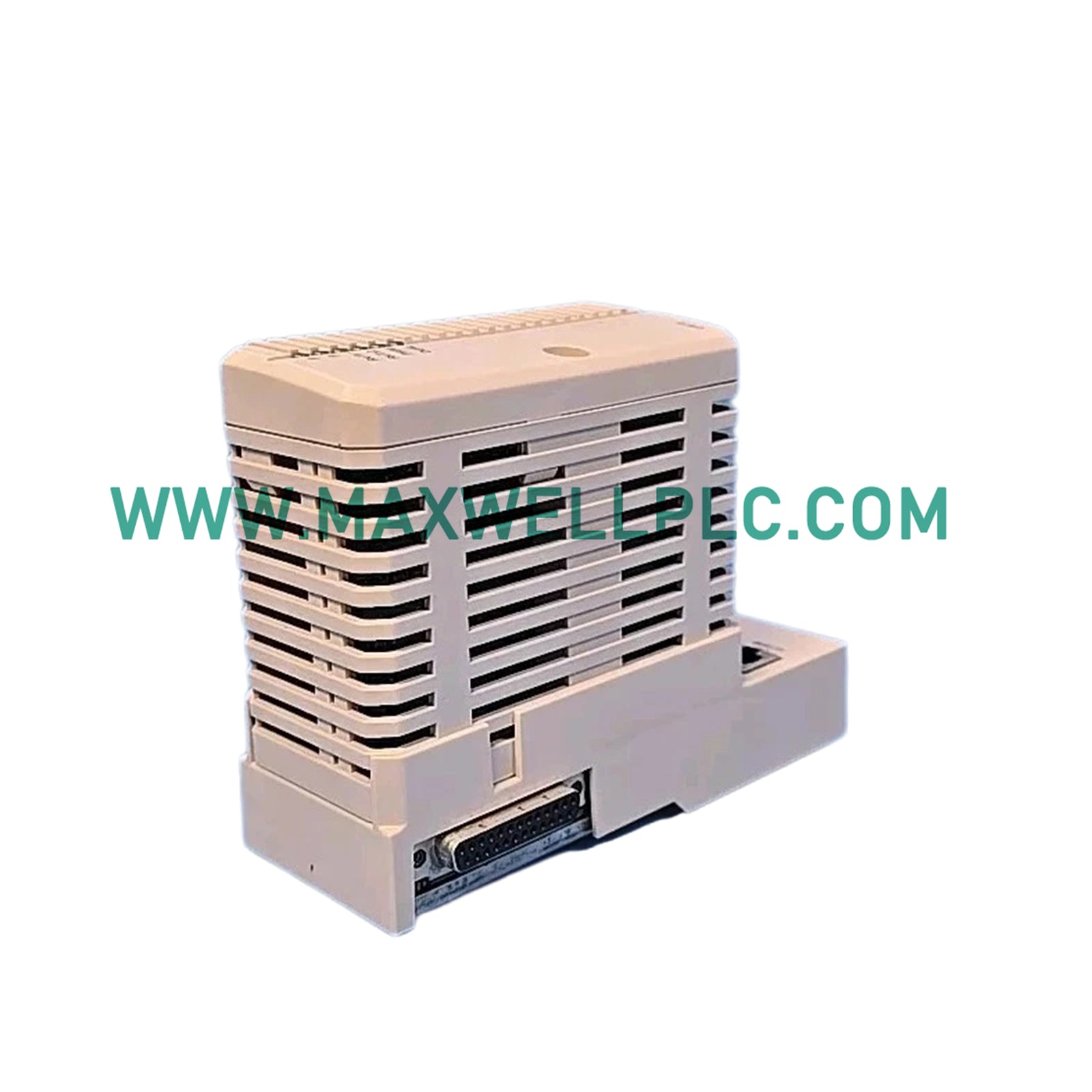

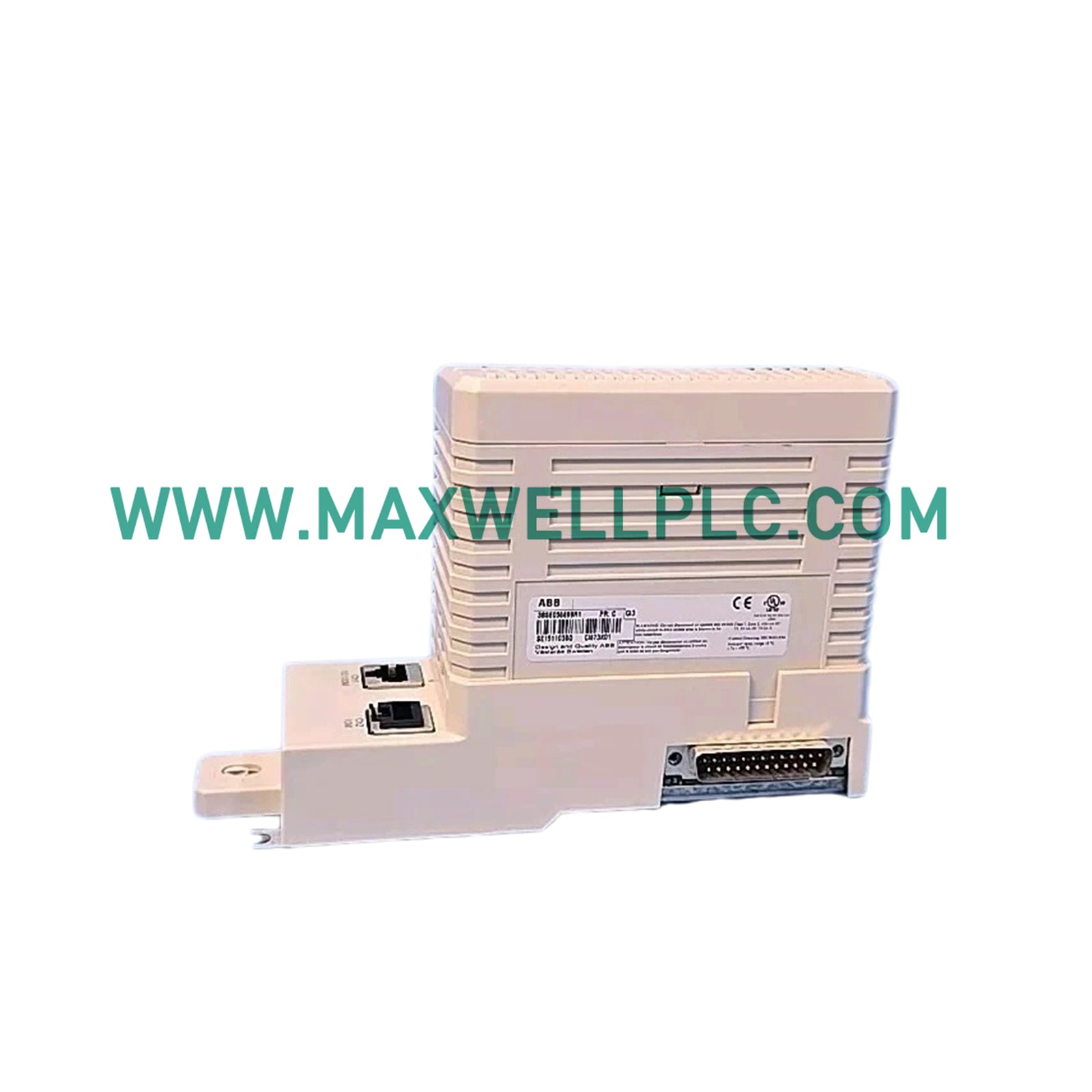

تم تكوين ABB 3BSE056899R1، المسمى أيضًا CI873، وهو وحدة رئيسية EtherNet IP / DeviceNet، لمهام اتصالات EtherNet IP / DeviceNet في بيئات شبكة System 800xA، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. ينشئ واجهات ربط على مستوى رئيسي محددة عبر واجهة ناقل CEX لوحدة التحكم المضيفة، ويدير إشارات الربط المادية، وبروتوكولات التوجيه، ونقل البيانات الدوري عبر الشبكات الصناعية المرفقة.

تغير الوحدة وتعيين رقم المقال

يتوافق تعيين النموذج الأساسي وأرقام المقالات التجارية المحددة مع مراجعات الأجهزة المصنعية المدرجة أدناه:

• النموذج الأساسي: CI873

• رقم مقال التصنيع: 3BSE056899R1

• المرجع البديل للطلب: 3BSE092695R1

• منصة النظام المرتبطة: سلسلة وحدات التحكم 800xA (بما في ذلك وحدات التحكم عالية التكامل / HI)

المواصفات الفنية

تحسين الشبكات الصناعية والسرعة المحددة

تتضمن الوحدة تنفيذًا مخصصًا للأجهزة لشبكات EtherNet/IP المحددة، متجاوزةً اختناقات الطبقة البرمجية التقليدية على سرعة اتصال ناقل اللوحة الخلفية. يضمن هذا التصميم ثباتًا في حجم الإدخال/الإخراج أثناء تبادل البيانات الدوري متعدد العقد. تعمل بروتوكولات توافق فلاش البرامج الثابتة المدمجة في الوحدة على الحماية من تقلبات التوقيت أثناء التنفيذ المتوازي الرئيسي على ناقل CEX، مما يثبت أداء التحكم الصناعي عالي السرعة عند نشره جنبًا إلى جنب مع حلقات السلامة عالية التكامل.

تفاصيل التعبئة اللوجستية

• 1 × وحدة اتصال ABB CI873 3BSE056899R1

• 1 × شهادة المنتج وورقة اختبار المصنع

• 1 × حقيبة حماية من التفريغ الكهروستاتيكي (ESD)

النشر الميداني وبروتوكول التأريض

• الربط الفيزيائي لناقل CEX

  قم بتركيب الوحدة على تجميع سكة ناقل CEX القياسي. أحكم إغلاق ألسنة الإغلاق الهيكلية لمنع الانفصال المادي غير المقصود أثناء أحداث الاهتزازات الشديدة.

• توجيه كابل إيثرنت المزدوج

  استخدم كابلات زوجية مجدولة محمية (STP) من الفئة 5e أو أعلى، مع إنهاءها بمقابس RJ-45 معدنية محمية قوية. وجه خطوط البيانات بعيدًا عن مسارات طاقة التيار المتردد عالية الجهد.

• ضوابط الأسلاك في المناطق الخطرة

  عند النشر في بيئات الفئة 1، المنطقة 2، اعزل جميع نقاط الاتصال حتى يتم التحقق من أن الغلاف الجوي المحلي غير خطير تمامًا.

الأسئلة الشائعة

• هل تدعم وحدة الواجهة هذه التبديل السريع الهيكلي أثناء تشغيل وحدة التحكم النشطة؟

  نعم، يدعم الجهاز التبديل السريع، مما يسمح بإزالة الوحدة أو استبدالها دون إيقاف وحدات اتصال ناقل CEX النشطة المتبقية.

• ما هو الحد الأقصى لنشر الوحدة على سلسلة ناقل CEX واحدة؟

  تقيد بنية النظام التثبيت بحد أقصى 12 وحدة واجهة اتصال عبر تخطيط ناقل CEX التوسعي المحلي.

• هل يمكن تطبيق هذه الوحدة مباشرة في تطبيقات وحدات التحكم المتعلقة بالسلامة عالية التكامل (HI)؟

  نعم، الوحدة معتمدة بأنها آمنة للتعايش التشغيلي والاستخدام الوظيفي مع أنظمة وحدات التحكم عالية التكامل من ABB.

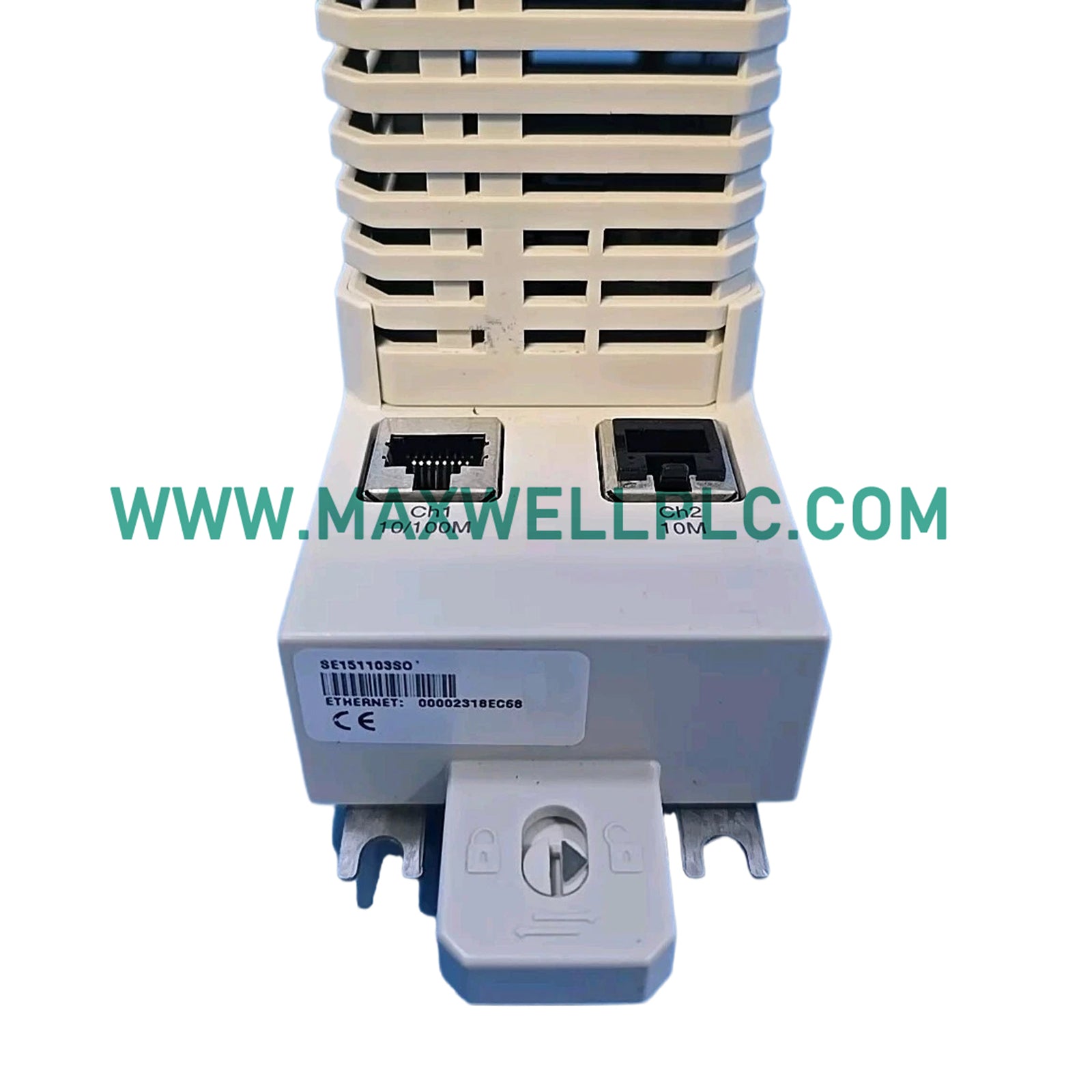

• ما هو نوع الموصل الفعلي المستخدم لواجهة الربط الأساسية للشبكة؟

  تحتوي لوحة الشبكة الأمامية على مقبس RJ-45 أنثى قياسي 8 سنون مُحسّن لكابلات إيثرنت الصناعية.

• كيف يتم التعامل مع زيادة الخط عبر الوسط المادي للشبكة لهذا النموذج؟

  لا يوفر هذا التصميم الخاص للأجهزة ميزات زيادة الخط المدمجة؛ يجب تحقيق تحمل الأعطال في الشبكة من خلال أزواج زيادة الوحدة.

• ما هي حدود البيئة الهيكلية المحددة التي تنطبق على الحماية من الغازات الكيميائية؟

  تتميز تجميعات الدوائر الداخلية بطلاء متوافق مع معايير G3 لمعيار ISA 71.04 للبيئات القاسية.

• ما هي متطلبات إمداد الطاقة المحددة المسحوبة مباشرة من النظام المضيف؟

  تُظهر الوحدة ملف استهلاك تيار داخلي نموذجي يبلغ 160 مللي أمبير عند جهد إمداد اسمي يبلغ 24 فولت تيار مستمر.

• ما هي الخطوات التي يجب اتباعها لضمان الامتثال لشهادات cULus Class 1 Zone 2 الخطرة؟

  يجب وضع الوحدة داخل هيكل خزانة مؤمنة بأدوات IP54 أو أفضل لتجنب الصدمات الميكانيكية ومنع مخاطر الشرر.
