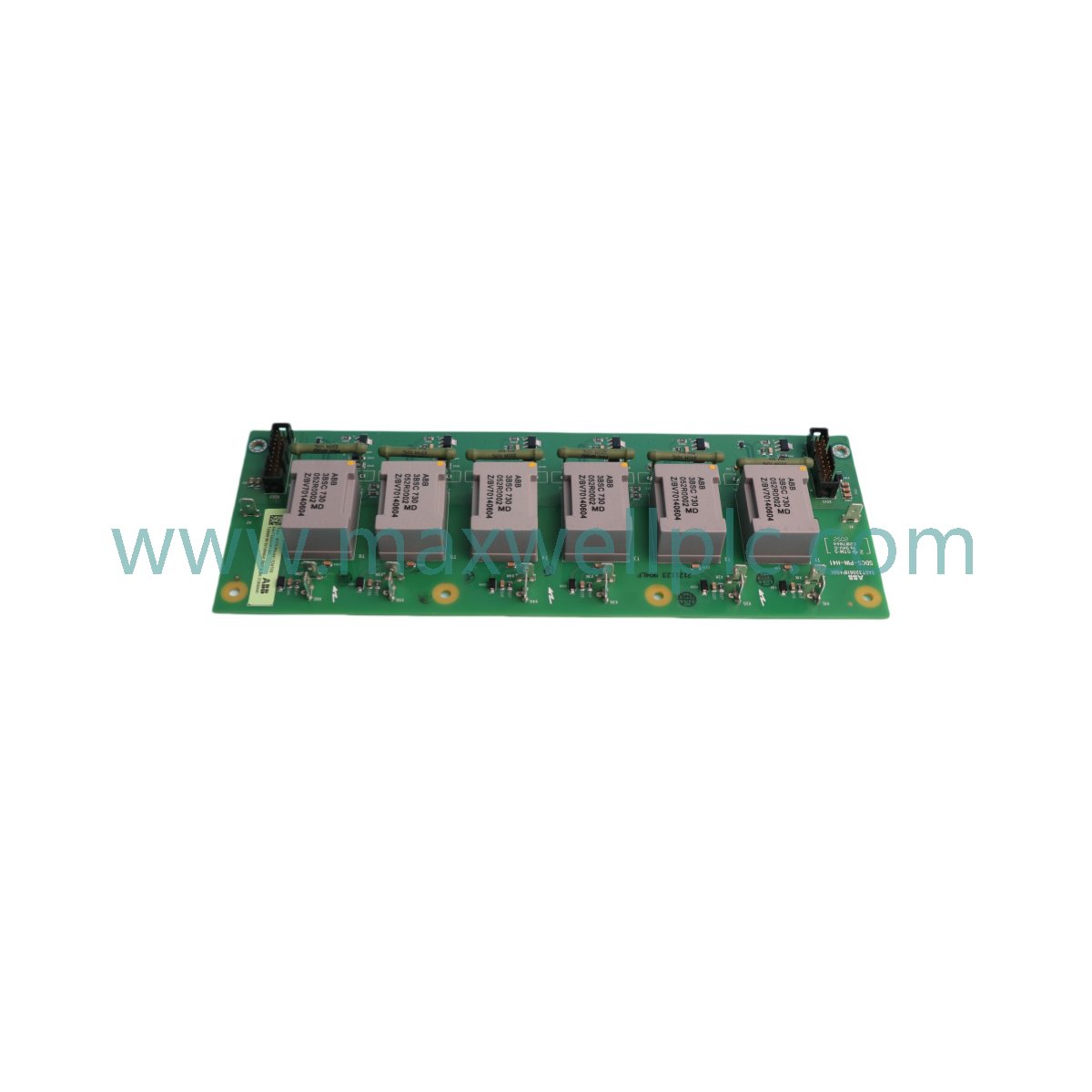

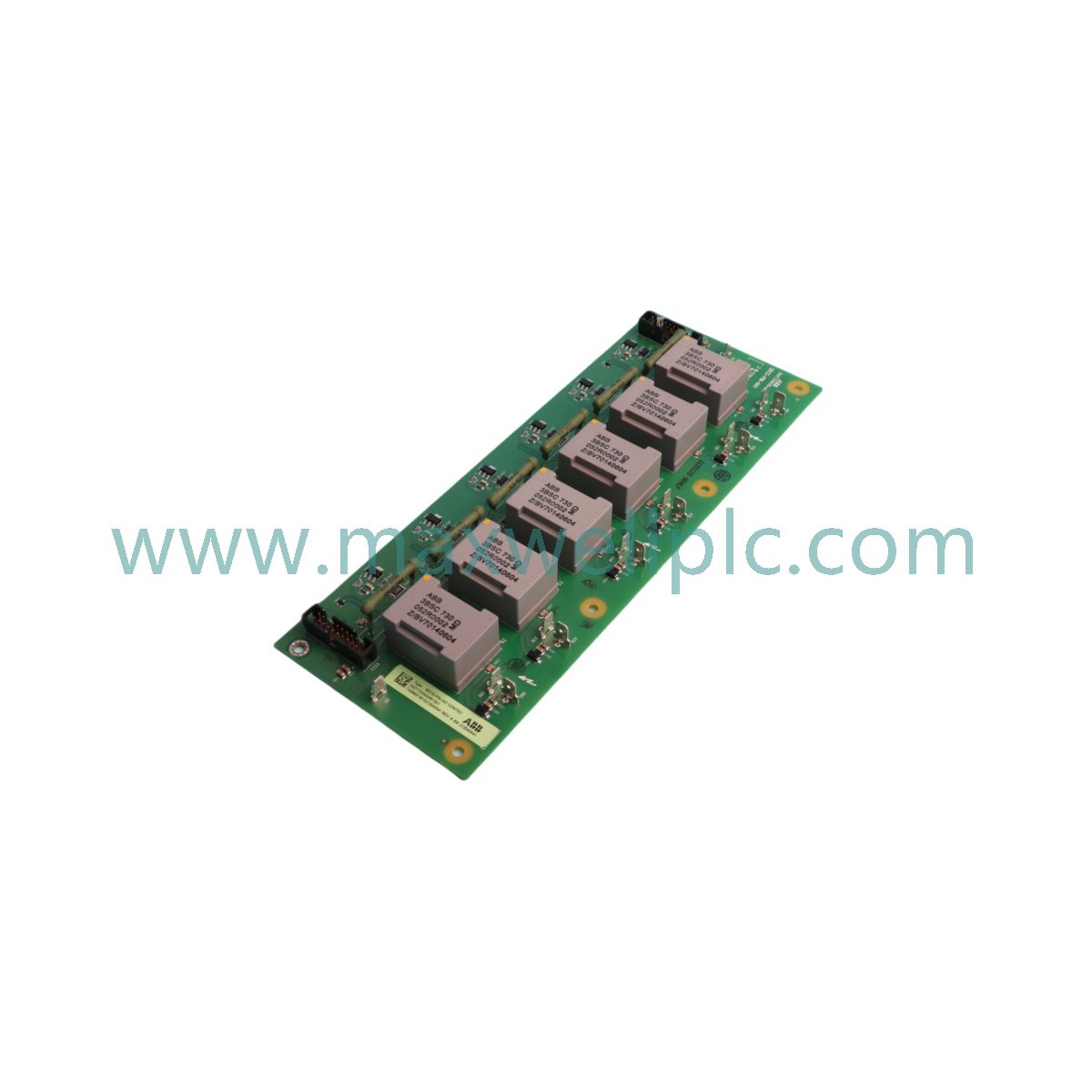

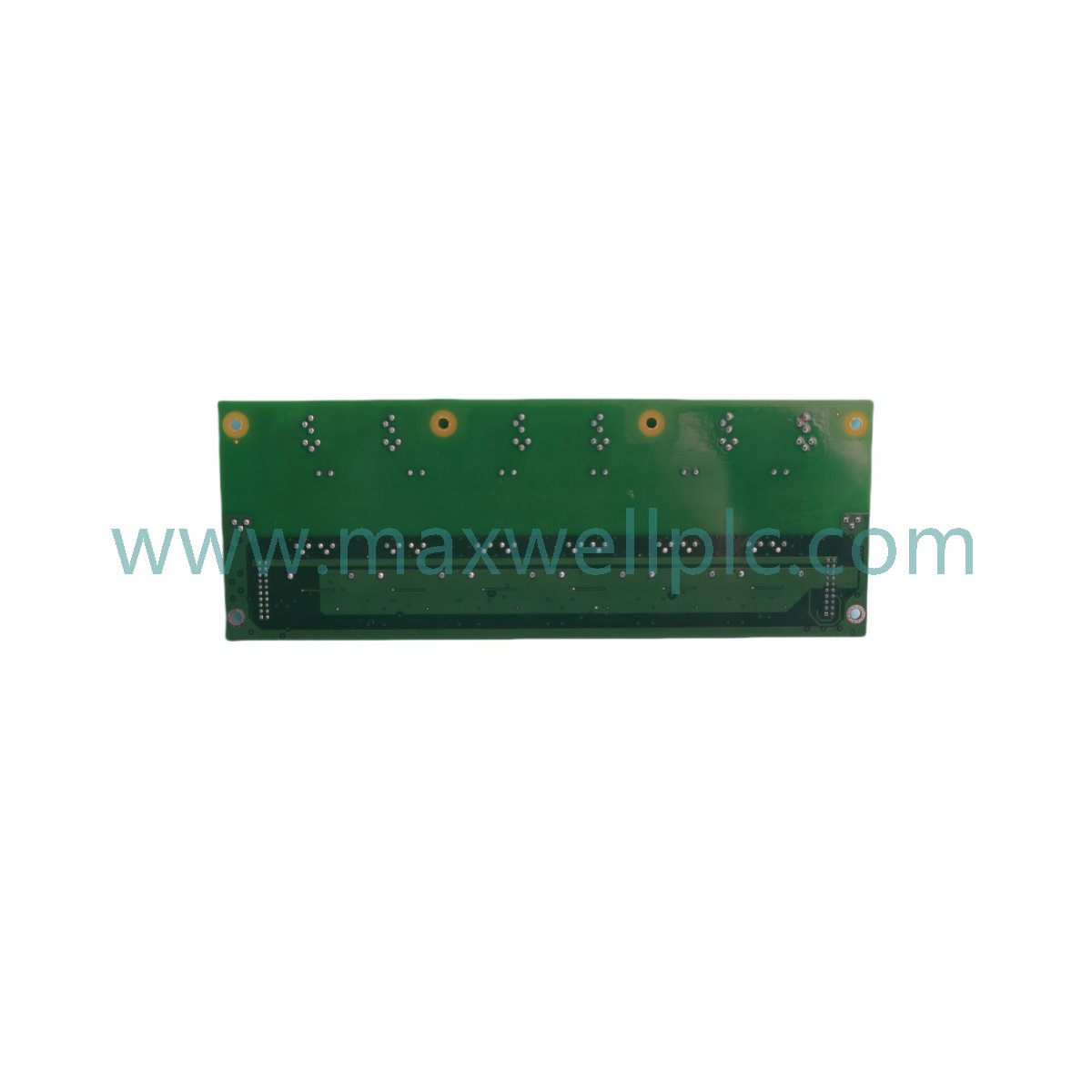

SDCS-PIN-48 COAT 3ADT220090R0043 لوحات تحويل النبضات ABB Advant OCS
-
الأبعاد: 27 × 10 × 2.3 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل ABB SDCS-PIN-48 COAT، والمُدرَج أيضًا في الكتالوج تحت مسمى 3ADT220090R0043، كلوحة تحويل نبضي، وهو مكونٌ ماديٌ مخصصٌ لتحويل الإشارة وتوزيع الطاقة ضمن منصات التحكم Advant OCS و800xA.
تحديد المكونات المادية
وحدة SDCS-PIN-48 COAT هي لوحة واجهة بـ 48 وصلة مصممة لتحويل منطق الإشارة. وهي تدعم التحويل بين تكوينات الإشارة التفاضلية (موجب/سالب 12 فولت) والمفردة (0 إلى 24 فولت)، بما في ذلك التحويل بين مستويات منطق TTL وHTL.
مواصفات المكونات المادية
| المعلمة | المواصفات |
| النموذج | SDCS-PIN-48 COAT 3ADT220090R0043 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.30 كجم |
| أبعاد الشحن | 27.0 × 10.0 × 2.3 سم |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | أقل من 5 وات |
| جهد الإدخال | 24 فولت تيار مستمر |
الاتصال بين نظام التحكم الصناعي والمحرك من ABB
يدعم SDCS-PIN-48 COAT سرعة اتصال موثوقة للناقل الخلفي للإشارات الداخلية. وتتميز بنية اللوحة بقدرات توسيع كثافة الإدخال/الإخراج (I/O) المناسبة لواجهات المحركات المعقدة وتدعم توافق فلاش البرامج الثابتة لتسهيل محاذاة المنطق على مستوى النظام. من خلال التكامل مع الناقل الخلفي Advant OCS و800xA، تحافظ الوحدة على تزامن دقيق لتنسيق المحركات المتعددة ومراقبة الأجهزة الميدانية الخارجية القائمة على النبضات.
## معلومات الطلب
-
لوحة تحويل النبض SDCS-PIN-48 COAT 3ADT220090R0043.
-
تجميع الدوائر المطبوعة المطلية بطبقة واقية للحماية البيئية.
-
وثائق التركيب والواجهة الفنية.
إرشادات التركيب الميداني
التركيب
-
ثبّت الوحدة داخل رف خزانة التحكم المخصص باستخدام موصل الواجهة المدمج ذي 48 سنًا.
-
تحقق من المحاذاة الميكانيكية لأطراف الموصل لمنع اختلال الإشارة أو التلف المادي أثناء الإدخال.
التوصيل
-
قم بتوصيل خطوط الإشارة التفاضلية أو أحادية الطرف وفقًا للمخطط الكهربائي للمحرك.
-
تأكد من توصيل موصلات الثرمستور PTC بالأطراف المخصصة لتمكين مراقبة الحماية الحرارية بواسطة وحدة المعالجة المركزية.
الأسئلة المتكررة
-
س: هل تدعم الوحدة التبديل السريع (Hot-swapping)؟
ج: لا. يجب عزل طاقة النظام وتفريغ مكثفات ناقل التيار المستمر قبل إدخال الوحدة أو إزالتها لمنع حدوث قوس كهربائي أو فشل المكونات.
-
س: ما الفرق بين طراز "COAT" والإصدار القياسي؟
ج: يتميز طراز "COAT" بطبقة واقية مطابقة مطبقة على لوحة الدوائر المطبوعة، مما يوفر مقاومة ضد الرطوبة والغبار والملوثات الكيميائية المحمولة جوًا.
-
س: هل اللوحة قابلة للتهيئة لأنواع إشارات مختلفة؟
ج: نعم، تدعم اللوحة التحويل بين الإشارات التفاضلية وأحادية الطرف، وتتعامل مع مستويات منطق TTL وHTL على حد سواء.
-
س: هل تقوم هذه اللوحة بمراقبة حرارية؟
ج: توفر اللوحة الدوائر اللازمة لنقل إشارات إنذار الثرمستور PTC من المحركات أو الثايرستورات إلى المعالج المركزي للحماية الحرارية.
-
س: ما هي متطلبات الطاقة للوحة؟
ج: تعمل الوحدة على مسار تيار مستمر بجهد 24 فولت وتحافظ على استهلاك طاقة أقل من 5 وات.
-
س: كيف يتم الحفاظ على سلامة الإشارة في المناطق ذات التداخل العالي؟
ج: يتضمن تصميم اللوحة دوائر تخزين مؤقت وتصفية للتخفيف من التداخل الكهرومغناطيسي والحفاظ على إرسال إشارة منطقية مستقرة.
-
س: هل يمكن استخدام هذا للربط مع المشفرات؟
ج: نعم، توافقه مع مستويات إشارة مختلفة يسمح له بالربط مع مجموعة واسعة من المشفرات الصناعية وأجهزة الاستشعار القائمة على النبضات.
-
س: هل توجد مؤشرات حالة على اللوحة؟
ج: تتم إدارة حالة التشغيل عبر واجهة التشخيص لوحدة التحكم بالمحرك المتصلة بدلاً من مصابيح LED قائمة بذاتها على الوحدة نفسها.
