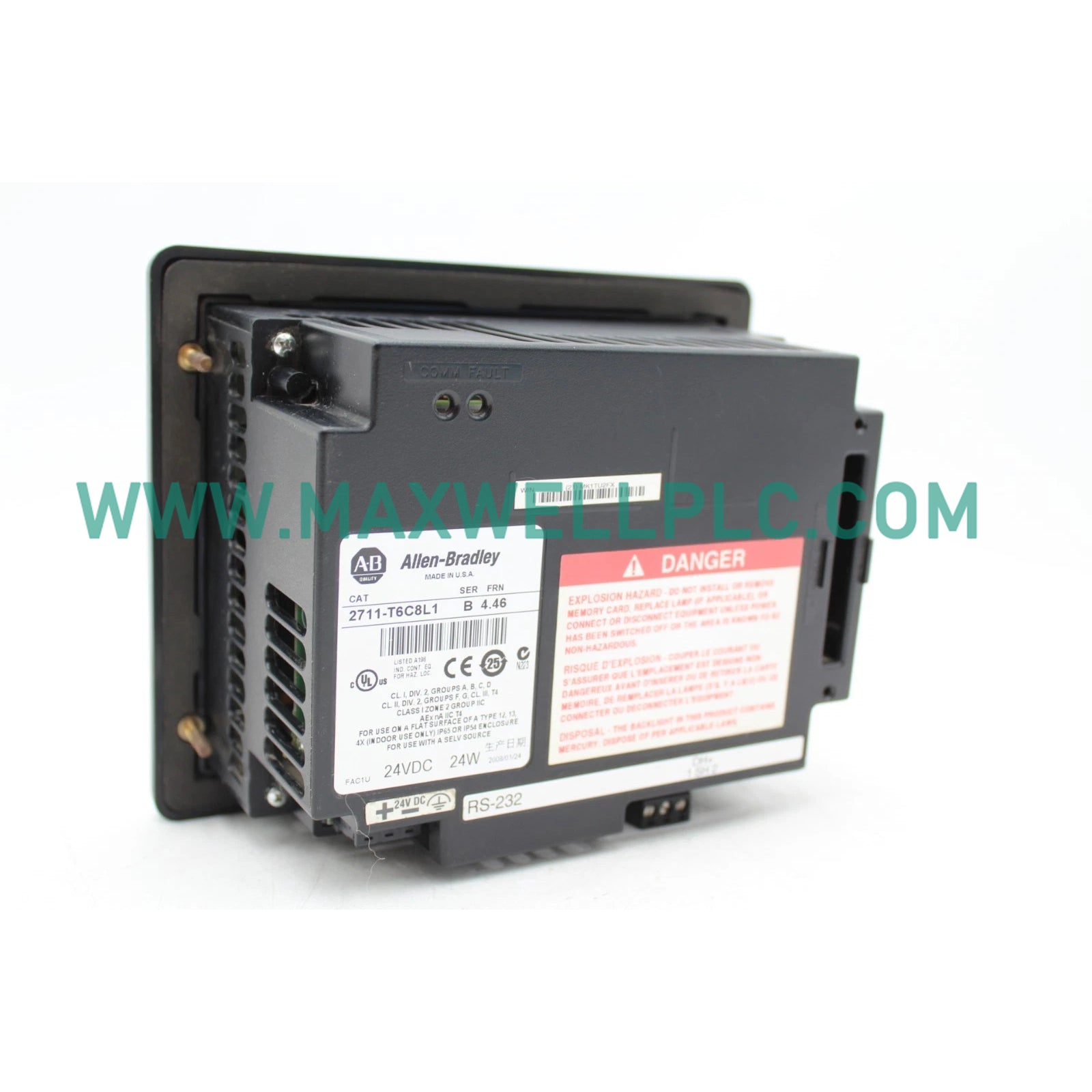

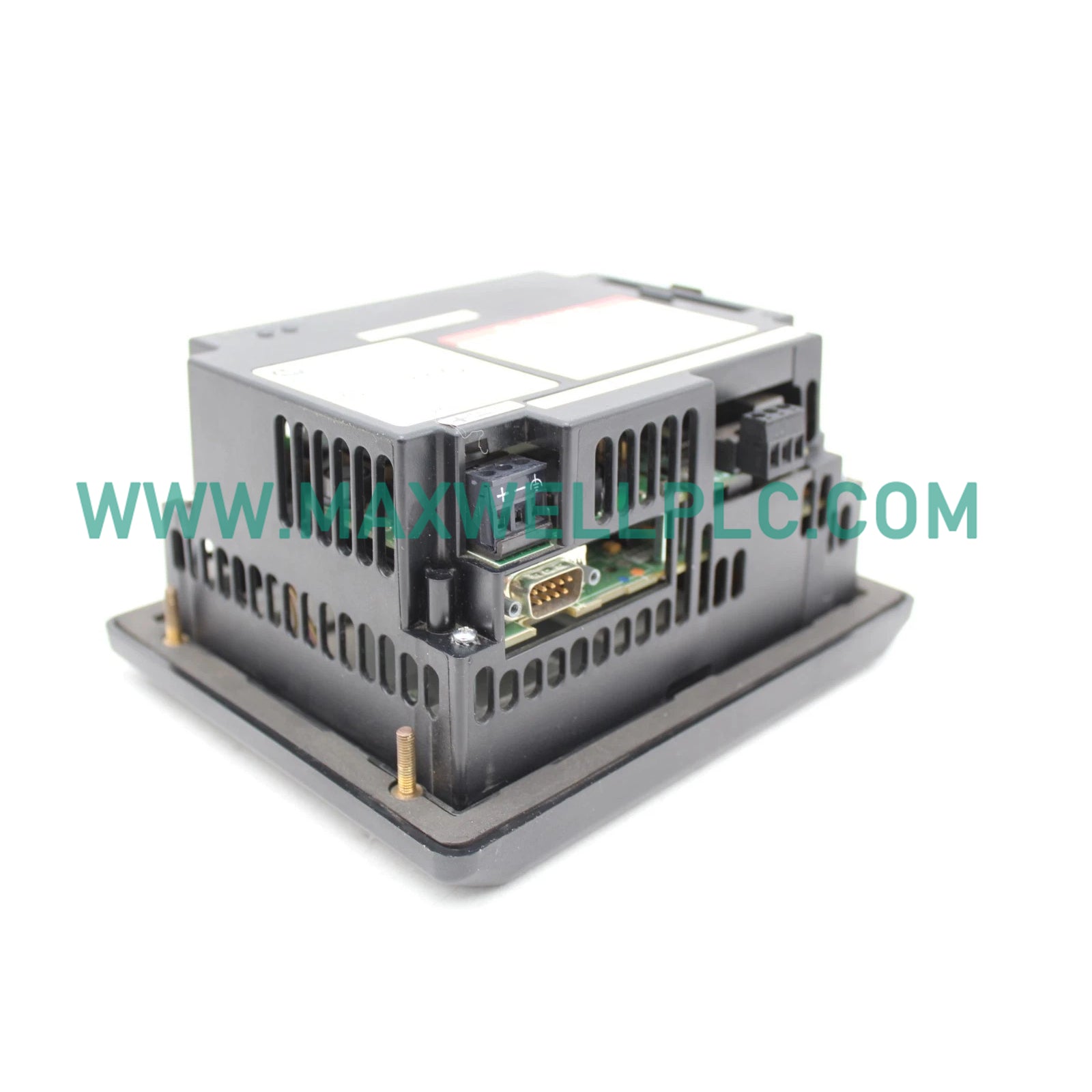

2711-T6C8L1 لوحة المشغل HMI من Allen-Bradley PanelView 600
-
الأبعاد: 18.5 × 9.5 × 15 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل Allen-Bradley 2711-T6C8L1، والمُفهرس أيضًا باسم لوحة واجهة المشغل 2711T6C8L1، كمكون مادي مخصص لتكوين واجهة الإنسان والآلة ومراقبة العمليات في الوقت الفعلي ضمن شبكات اتصال DH+.
معلمات أجهزة الواجهة
| المعلمة | المواصفات |
|---|---|
| النموذج | 2711-T6C8L1 / 2711T6C8L1 |
| العلامة التجارية | ألن برادلي |
| نوع المنتج | طرفية PanelView 600 |
| حجم الشاشة | 6 بوصات |
| نوع الشاشة | شاشة ملونة TFT نشطة المصفوفة |
| آلية الإدخال | شاشة لمس |
| جهد إمداد الطاقة | 24 فولت تيار مستمر (نطاق اسمي 18-32 فولت تيار مستمر) |
| استهلاك الطاقة | 24 واط كحد أقصى |
| منفذ الواجهة الأساسي | منفذ اتصال Data Highway Plus (DH+) |
| منفذ الواجهة الثانوية | منفذ طابعة تسلسلي RS-232 |
| الوزن | 0.92 كجم |
| أبعاد الشحن | 18.5 × 9.5 × 15 سم |
| درجة حرارة التشغيل | 0 إلى 50 درجة مئوية |
| مؤشرات الحالة | مصابيح LED للاتصال والخطأ (اللوحة الخلفية) |
| حالة دورة الحياة | تم إيقاف الإنتاج من قبل الشركة المصنعة في 15/12/2014 |
هندسة الشبكة المحددة
تقوم وحدة واجهة ألن برادلي هذه بتنفيذ عمليات نقل البيانات من نظير إلى نظير باستخدام مسارات اتصال Data Highway Plus (DH+) الأصلية. تعالج الأجهزة سجلات مستوى البت ومستوى الكلمة المعينة مباشرة من اللوحات الخلفية لوحدة التحكم الصناعية عبر بنية شبكة تمرير الرمز المميز المحددة. يحافظ هذا الارتباط المخصص على معدلات تحديث يمكن التنبؤ بها لكائنات الرسومات المحلية ونقاط الإنذار وتكوينات الاتجاهات. يستخدم تكامل النظام مخططات تعيين العناوين الثنائية، مما يمكن الطرفية من التفاعل مع سجلات البيانات البعيدة مع الحفاظ على سلامة ناقل المجال تحت ظروف حركة مرور الشبكة العالية.
مشتملات المعدات القياسية
- وحدة طرفية رسومية 2711-T6C8L1 PanelView 600
- حشية إغلاق محيطية مطبقة في المصنع للحماية البيئية
- موصل كتلة طرفية صناعي مثبت من الخلف لإنهاء الطاقة 24 فولت تيار مستمر
- مشابك تثبيت ميكانيكية لتأمين اللوحة الهيكلية
بروتوكول تكامل النظام
تأكد من تطابق القطع الفيزيائي مع أبعاد الإطار المحددة قبل إدخال الجهاز في غلاف اللوحة. تجنب تمرير كابل اتصال DH+ داخل نفس الأنبوب الهيكلي مثل خطوط محرك تيار متردد عالية الجهد أو مخرجات محرك التردد المتغير للقضاء على الحث الكهرومغناطيسي. قم بتأمين جميع مشابك التثبيت الميكانيكية بقوة عزم دوران تتراوح من 0.7-1.1 نيوتن متر للحفاظ على السلامة البيئية لحشية الإغلاق المحيطية. يجب أن يتصل مسمار التأريض الهيكلي في الجزء الخلفي من غلاف الطرفية مباشرة بحافلة تأريض نحاسية منخفضة المعاوقة باستخدام موصل لا يقل عن 14 AWG لتخفيف تراكم الضوضاء الكهربائية.
بيانات لوجستيات المنتج
يمتد وقت التسليم من 3-5 أيام بعد التحقق الكامل من الدفع. تستخدم عمليات الإرسال قنوات دولية ممتازة بما في ذلك DHL وFEDEX وUPS. يتم شحن جميع الشحنات داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة لتحييد مخاطر التفريغ الكهروستاتيكي أثناء النقل.
استفسارات الدعم الهندسي
س: ما هي قيود الاتصال الأساسية عند دمج هذه الطرفية عبر جزء شبكة DH+؟
ج: تشغل الطرفية عنوان عقدة واحدًا على رابط شبكة DH+. يجب أن يتم تكوين عنوان العقدة قبل التشغيل عبر الإنترنت من خلال قائمة الإعداد النظامية، مما يضمن عدم وجود تعارض مع وحدات التحكم المنطقية القابلة للبرمجة الموجودة أو لوحات الواجهة المجاورة التي تشارك نفس الخط الرئيسي المادي.
س: كيف يتم تنفيذ إعادة تحميل أو نقل البرامج الثابتة على هذا التعديل المحدد للأجهزة؟
ج: يتم تحميل ملفات تشغيل التطبيق ومجموعات معلمات النظام الأساسية في الجهاز عبر اتصال شبكة DH+ النشط أو من خلال أوامر طرفية مباشرة باستخدام اتصال مباشر من نقطة إلى نقطة على منفذ السلسلة المساعد، بافتراض أن معلمات برنامج التكوين تتطابق مع مراجعة محمل الإقلاع الداخلي.
س: ما هو العزل الهيكلي أو الحماية الكهربائية المدمجة في دائرة الإدخال 24 فولت تيار مستمر؟
ج: تحتوي مرحلة الطاقة الداخلية على حماية مدمجة ضد الجهد الزائد وحماية ضد عكس القطبية مصممة لتحمل تقلبات الطاقة الصناعية القياسية. يجب أن تأتي خطوط إمداد المصدر من مصدر طاقة مخصص من الفئة 2 لتقليل حقن الضوضاء الكهربائية ذات النمط المشترك.
