نظرة عامة على المنتج

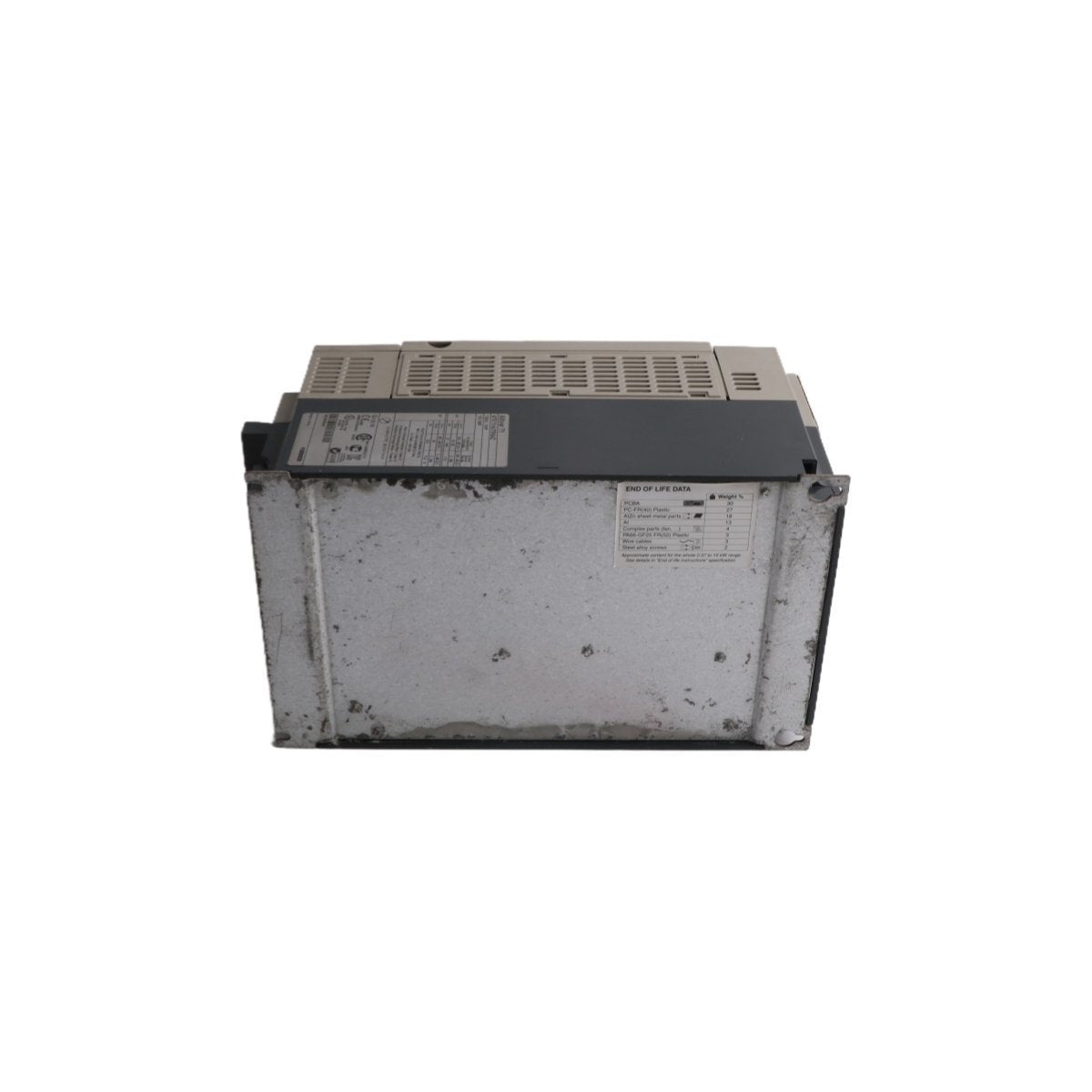

إن ATV71HD55N4 هو عاكس تردد من الفئة الممتازة ضمن مجموعة شنايدر إلكتريك Altivar 71، تم تصميمه خصيصًا للتحكم عالي الأداء في المحركات في الآلات الصناعية المعقدة. بقدرة 55 كيلو وات (75 حصان)، يتفوق هذا المحرك في إدارة تطبيقات العزم الثابت التي تتطلب جهد بدء كبير وتنظيمًا دقيقًا للسرعة. وهو متوافق مع كل من المحركات غير المتزامنة والمتزامنة ثلاثية الأطوار، مما يوفر واجهة متعددة الاستخدامات للأحمال عالية القصور الذاتي. تم بناء سلسلة Altivar 71 لضمان استمرارية التشغيل، وتدمج إمكانيات التشخيص المتقدمة والتحكم في متجه التدفق، مما يجعلها حجر الزاوية لأنظمة الأتمتة الشاقة التي تتطلب كلاً من القوة والذكاء.

مصفوفة الأداء الفني وملف تعريف الأجهزة

تم تصميم ATV71HD55N4 لدمج الخزانة عالية الكثافة، مع إعطاء الأولوية للاستقرار الحراري وكبح الضوضاء الكهربائية. (ملاحظة: بينما تكون وحدات التحكم القياسية مدمجة، تستخدم مجموعة الطاقة بقدرة 55 كيلو وات إطارًا صناعيًا محددًا لتبديد الحرارة).

• سعة الطاقة: 55 كيلو وات (العمل العادي) / 45 كيلو وات (العمل الشاق)

• تصنيف القدرة الحصانية: 75 حصان (عادي) / 60 حصان (ثقيل)

• جهد الإدخال: 380 فولت إلى 480 فولت تيار متردد (ثلاثة أطوار)

• نطاق التردد: 50/60 هرتز

• تحمل الحمل الزائد: 150% لمدة 60 ثانية / 220% لمدة ثانيتين

• التصفية المتكاملة: مرشح EMC من الفئة A مدمج كمعيار قياسي

• خوارزمية التحكم: تحكم متجه (مع أو بدون مستشعر) ونظام ENA (تكييف الطاقة)

• الأبعاد الخارجية: 16.8 × 13.6 × 6.0 سم (أبعاد وحدة التحكم)

• الوزن الصافي للوحدة: 0.7 كجم (وزن واجهة التحكم؛ إجمالي مجموعة الطاقة حوالي 44 كجم)

• الإدارة الحرارية: مروحة تبريد مدمجة مع دعم التثبيت الرأسي (+/- 10 درجة)

• دمج السلامة: وظيفة إزالة الطاقة للسلامة للحماية من إعادة تشغيل المحرك غير المقصودة

سيناريوهات النشر الصناعي عالي العزم

تعتبر سلسلة Altivar 71 المعيار الصناعي لتطبيقات العزم الشديد حيث الدقة تحت الحمل لا تقبل المساومة.

• أنظمة الرفع والرافعات: توفير عزم بدء التشغيل الشديد والتحكم السلس في الفرملة المطلوب للرفع الرأسي ومناولة المواد.

• الآلات الصناعية المعقدة: تشغيل آلات البثق الصناعية والخلاطات والكسارات حيث يعد الحفاظ على سرعة ثابتة على الرغم من طلب العزم المتغير أمرًا بالغ الأهمية.

• أجهزة الطرد المركزي الكبيرة: إدارة الأحمال عالية القصور الذاتي مع تسريع وتباطؤ متحكم فيه لمنع الإجهاد الميكانيكي.

• تعدين ومعالجة المعادن: التحكم في الناقلات الثقيلة والمطاحن في البيئات القاسية حيث تعد مقاومة الغبار والاهتزاز ضرورية.

• صناعة الخشب والورق: تنظيم المناشير عالية السرعة وبكرات الشد التي تتطلب تنظيم سرعة عالي الاستجابة للحفاظ على جودة المنتج.
