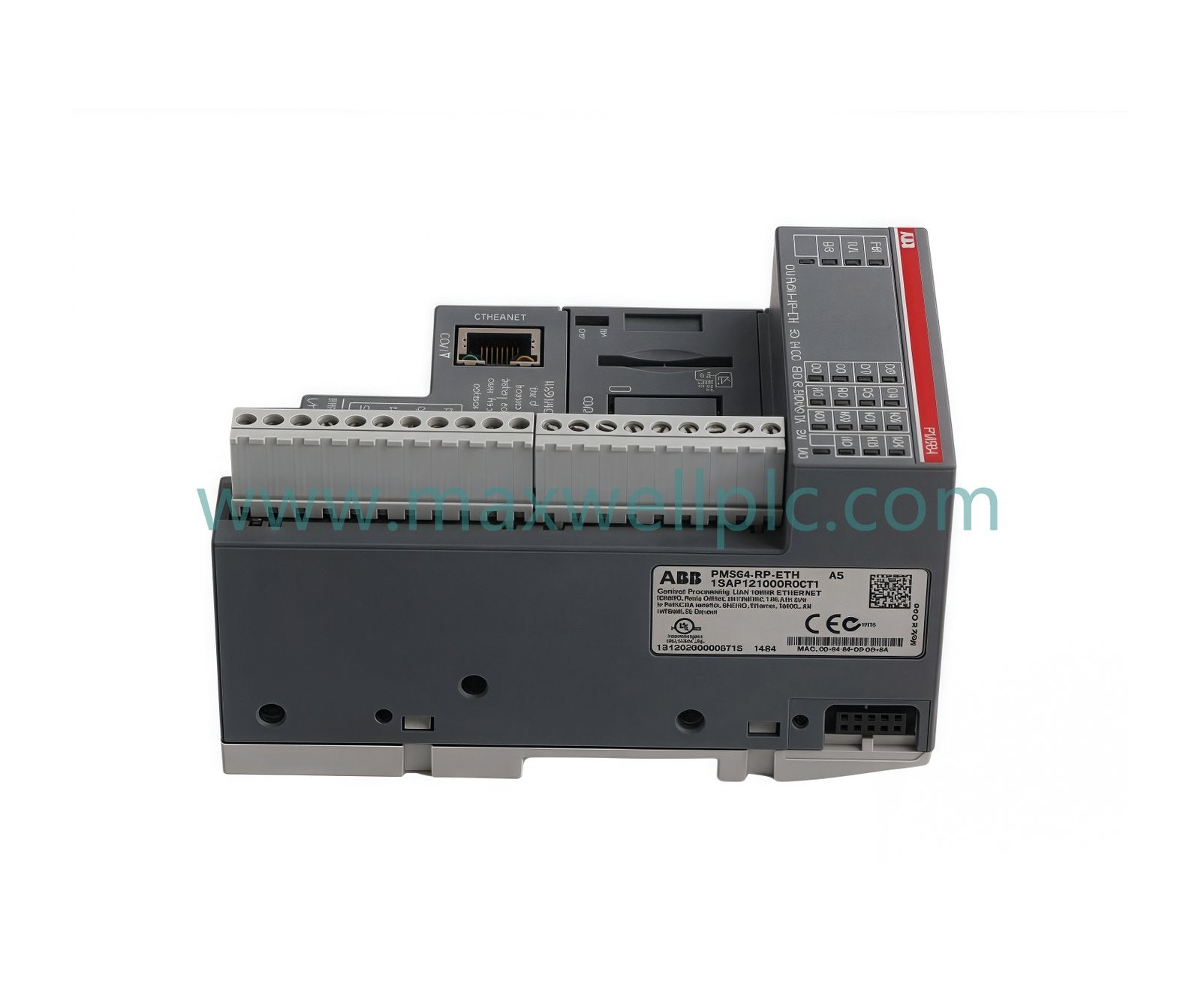

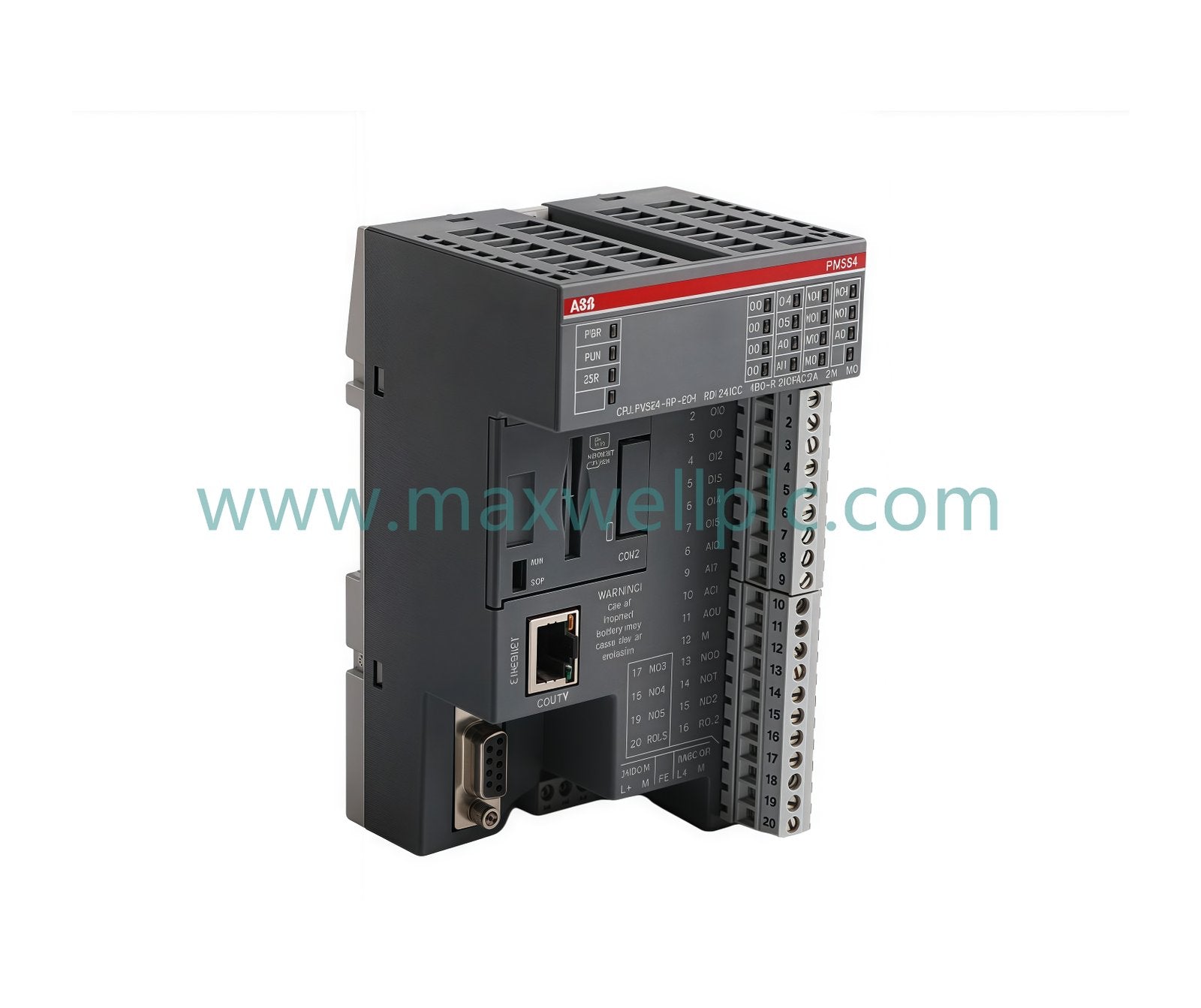

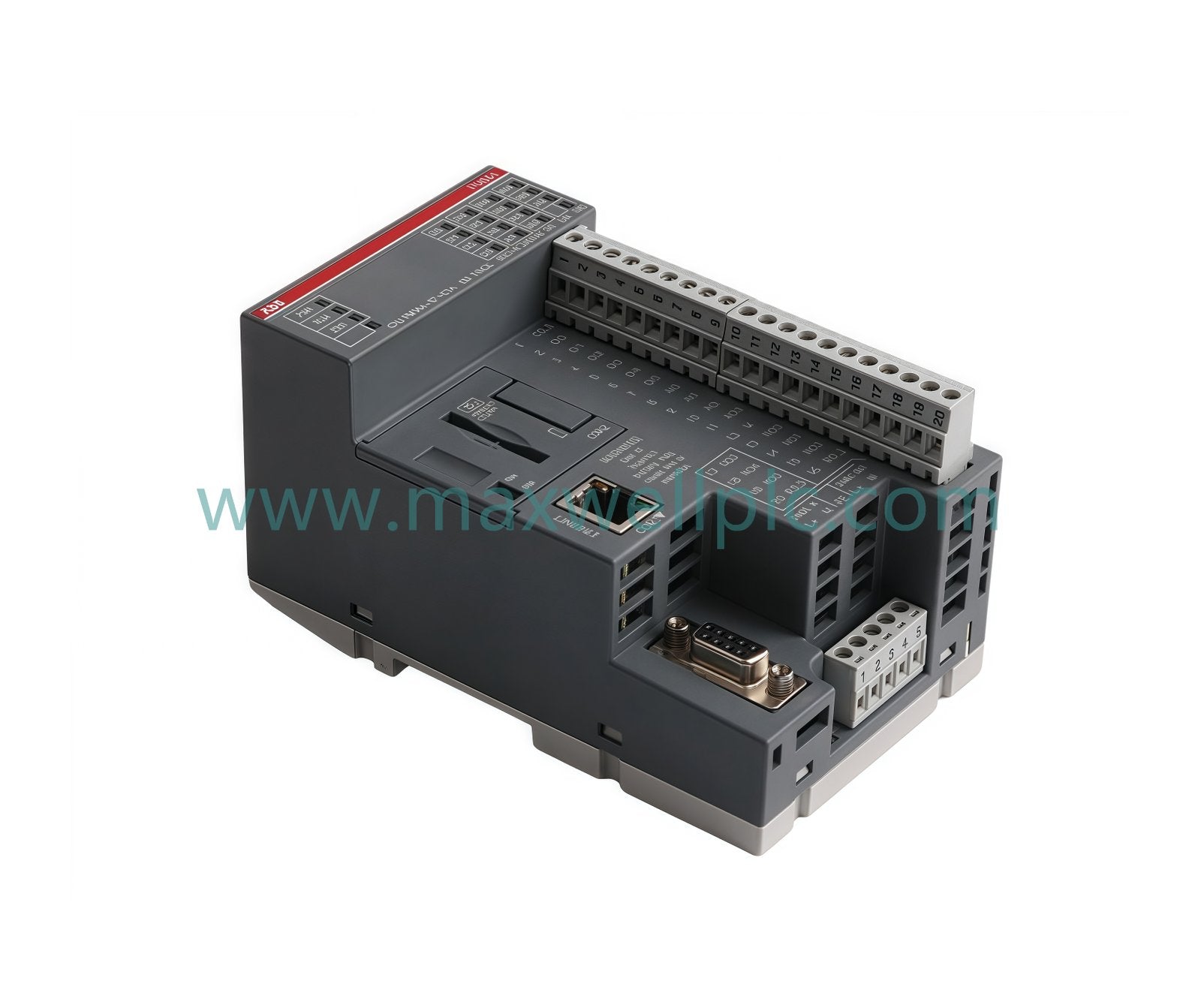

PM564-RP-ETH 1SAP121000R0071 معالجات وحدة المعالجة المركزية ABB AC500-eCo
-
الأبعاد: 13.5 × 8.2 × 7.4 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين ABB PM564-RP-ETH (معالجات وحدة المعالجة المركزية PM564-RP-ETH) لتنفيذ منطقي عالي السرعة وإدارة عمليات محلية في منصات التشغيل الآلي، ويوفر تنفيذًا فعليًا مباشرًا لمهام التحكم من خلال قنوات الإدخال/الإخراج الرقمية والتناظرية المتكاملة.
تحديد النموذج
يعمل PM564-RP-ETH (1SAP121000R0071) كوحدة تحكم مركزية لسلسلة AC500-eCo. يدمج معالجة وحدة المعالجة المركزية، والإدخال/الإخراج المدمج، واتصال Ethernet في مبيت واحد مدمج، ويدعم ذاكرة برنامج تبلغ 128 كيلوبايت وفتحتين اختياريين لقابلية توسيع النظام.
المواصفات الفنية
| المعلمة | المواصفة |
| الموديل | PM564-RP-ETH 1SAP121000R0071 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.34 كجم |
| أبعاد الشحن | 13.5 x 8.2 x 7.4 سم |
| درجة حرارة التشغيل | المعيار الصناعي |
| استهلاك الطاقة | 4 واط |
| الإدخال/الإخراج المدمج | 6 مدخلات رقمية، 6 مخارج ريلاي، 2 مدخلات تناظرية، 1 مخرج تناظري |
الاتصال الصناعي والتحكم في محركات ABB
يدعم PM564-RP-ETH سرعة اتصال ناقل اللوحة الخلفية المحدد لإدارة الإدخال/الإخراج الداخلي ووحدات التوسعة. يتميز بتوافق ذاكرة الفلاش للبرامج الثابتة لتحديثات المنطق ويدعم توسيع كثافة الإدخال/الإخراج عبر فتحتين اختياريين. يسهل متحكم Ethernet المدمج الاتصال عبر شبكات Profinet وEtherNet/IP المحددة، مما يضمن مزامنة بيانات عالية السرعة بين المتحكم والأجهزة الصناعية الميدانية المتصلة.
## معلومات الطلب
-
وحدة معالج PM564-RP-ETH CPU.
-
طقم كتل طرفية لتوصيل الإدخال/الإخراج.
-
وثائق النظام ودليل التثبيت.
إرشادات التثبيت الميداني
التركيب
-
قم بتركيب وحدة المعالجة المركزية على قضيب DIN قياسي مقاس 35 مم داخل خزانة التحكم الصناعية.
-
تأكد من وجود مساحة كافية أعلى وأسفل الوحدة للسماح بتبريد الحمل الحراري الطبيعي، مع الحفاظ على التشغيل ضمن الحدود الحرارية.
الأسلاك
-
قم بتوصيل إشارات الحقل المدخلة والمخرجة وفقًا لمخطط تعيين الطرفيات المرفق.
-
استخدم الكابلات المحمية لمسارات الإشارة التناظرية للتخفيف من الضوضاء والحفاظ على دقة القياس.
-
تأكد من توصيل مصدر الطاقة 120-240 فولت تيار متردد بالأطراف المدخلة المخصصة مع حماية مناسبة من التيار الزائد.
الأسئلة المتكررة
-
س: هل يدعم PM564-RP-ETH التبديل السريع؟
ج: لا. يجب فصل الطاقة عن الوحدة قبل أي تثبيت أو تغييرات في الأسلاك أو استبدال للوحدة لمنع التلف الكهربائي.
-
س: هل يمكن إضافة إدخال/إخراج إضافي إلى وحدة المعالجة المركزية هذه؟
ج: نعم. تحتوي الوحدة على فتحتين اختياريين لوحدات الاتصال الإضافية أو وحدات توسيع الإدخال/الإخراج.
-
س: ما هي بروتوكولات الاتصال التي يدعمها منفذ Ethernet؟
ج: يدعم منفذ Ethernet المدمج TCP/IP وModbus TCP ووظائف خادم الويب للمراقبة عن بعد.
-
س: كيف يتم تخزين البرنامج؟
ج: تحتوي وحدة التحكم على ذاكرة برنامج داخلية بسعة 128 كيلوبايت لتخزين المنطق.
-
س: هل يمكن لهذه الوحدة التواصل مع الأجهزة القديمة؟
ج: نعم. تحتوي الوحدة على منفذ RS485 مدمج (COM1) للاتصال التسلسلي مع المعدات الصناعية القديمة.
-
س: كيف يتم إجراء تحديثات البرامج الثابتة؟
ج: يمكن تحديث البرامج الثابتة عبر منفذ Ethernet أو الواجهة التسلسلية باستخدام برنامج تكوين ABB القياسي.
-
س: هل يمكن تكوين المخرج التناظري؟
ج: نعم، يدعم المخرج التناظري وضعي الجهد (0-10 فولت) والتيار (0-20 مللي أمبير).
-
س: كيف تدير الوحدة تبديد الحرارة؟
ج: تم تصميم الوحدة بكفاءة عالية، حيث تستهلك 4 وات فقط، مما يسمح بالتشغيل الموثوق به في تكوينات الخزانات القياسية بدون تبريد نشط.
