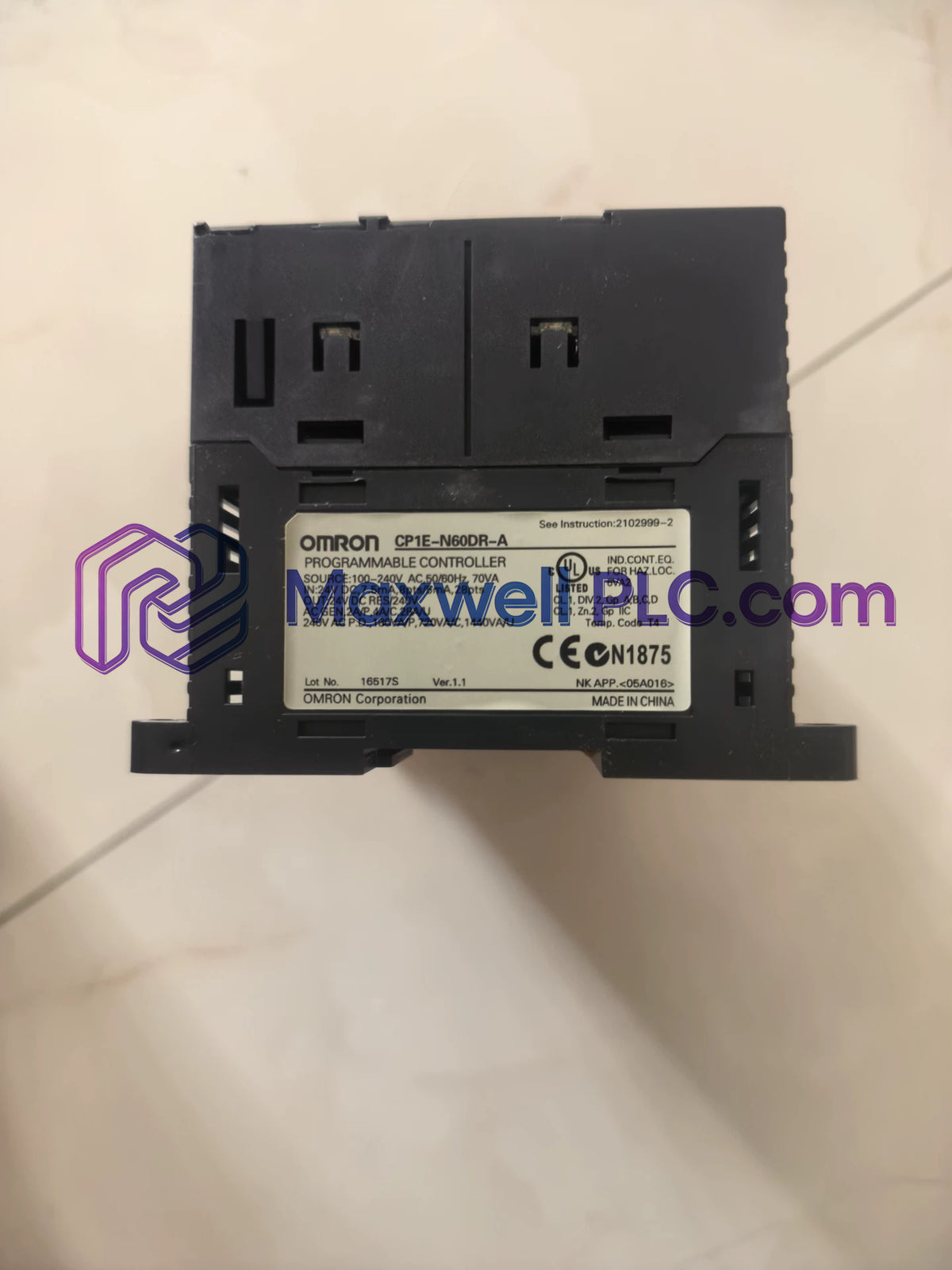

تم تكوين Omron CP1E-N60DR-A (وحدة المعالجة المركزية CP1E-N60DR-A) للتحكم المتسلسل المنفصل واكتساب البيانات التسلسلية في بنيات SYSMAC CP1E، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا عبر 36 قناة إدخال تيار مستمر و 24 مخرجًا لمرحلات كهروميكانيكية.

مصفوفة المعرف الفني

• طراز الأجهزة الأساسي: CP1E-N60DR-A

• رقم الجزء الكامل: CP1E-N60DR-A

• طراز وحدة المعالجة المركزية: سلسلة CP1E

• نوع الوحدة (N): طراز التطبيق (يدعم المعالجة عالية السرعة، وخيارات التسلسل، وتحديد المواقع)

• سعة الإدخال/الإخراج (60): 60 نقطة منفصلة إجمالًا (36 مدخل تيار مستمر، 24 مخرج مرحل)

• نوع الإدخال (D): مدخلات رقمية 24 فولت تيار مستمر

• نوع الإخراج (R): مخارج مرحلات كهروميكانيكية

• مصدر الطاقة (A): طاقة تيار متردد (100 إلى 240 فولت تيار متردد)

مواصفات الأجهزة

سرعة ناقل اللوحة الخلفية من أومرون وتنفيذ المنطق في الوقت الحقيقي

تقوم وحدة المعالجة المركزية للتطبيق CP1E-N60DR-A بتنفيذ منطق السلم عبر بنية مسح دورية محسّنة تقوم بتحديث 60 نقطة إدخال/إخراج متكاملة جنبًا إلى جنب مع عدادات عالية السرعة وعمليات منفذ تسلسلي مدمجة. يتيح التوسع المحلي للوحة الخلفية الداخلية توسيع كثافة الإدخال/الإخراج مع الحفاظ على سرعات تنفيذ التعليمات المحددة. تضمن الذاكرة الوميضية للبرامج الثابتة الموجودة على اللوحة الاحتفاظ الكامل ببيانات البرنامج أثناء انقطاعات الطاقة الرئيسية لفترات طويلة دون الاعتماد على جهد بطارية خارجي.

محتويات العبوة ومعلومات الطلب

• 1x وحدة المعالجة المركزية Omron CP1E-N60DR-A

• 1x شريط غطاء واقي للكتلة الطرفية قابل للإزالة

• 1x ورقة تعليمات المواصفات الفنية للأجهزة

إرشادات التركيب الميداني

• تركيب الخزانة: قم بتأمين وحدة التحكم على قضيب DIN قياسي مقاس 35 مم أو قم بتركيبها مباشرة على السطح باستخدام براغي M4 داخل حاوية لوحة واقية، مع ترك مسافة رأسية لا تقل عن 50 مم لتبديد الحرارة.

• توصيل التيار المتردد الرئيسي: قم بتوصيل طاقة الخط بأطراف L1 و L2/N باستخدام موصلات نحاسية معزولة من AWG 18 إلى AWG 14 مصنفة لـ 100 إلى 240 فولت تيار متردد اسمي (85 إلى 264 فولت تيار متردد حدود التشغيل).

• حماية حمل الإخراج: قم بتوصيل دوائر قمع التيار العابر (مخمدات RC عبر أحمال التيار المتردد أو صمامات ثنائية flyback عبر أحمال التيار المستمر) مباشرة في الأجهزة الميدانية المتصلة بجهات اتصال إخراج المرحل.

• توصيل التأريض: قم بتوصيل أطراف الأرض الواقية (PE) والأرض الوظيفية (FE) بقضيب تأريض نحاسي مشترك باستخدام سلك منخفض المعاوقة بمقاومة مقاسة أقل من 100 أوم.

الأسئلة الشائعة

• هل يُسمح بالتبديل السريع لوحدات التوسع المرفقة بوحدة المعالجة المركزية CP1E-N60DR-A؟

  لا. يجب فصل مصدر التيار المتردد الرئيسي قبل إرفاق أو إزالة وحدات التوسع لمنع تلف لا رجعة فيه لدائرة اللوحة الخلفية.

• ما هو نطاق جهد الخط التشغيلي المسموح به في أطراف تزويد التيار المتردد؟

  تعمل الأجهزة على تيار متردد اسمي من 100 إلى 240 فولت عند 50/60 هرتز، وتقبل نطاق تحمل إدخال مستمر يتراوح بين 85 و 264 فولت تيار متردد.

• ما هي منافذ الاتصال القياسية في طراز التطبيق CP1E-N60DR-A؟

  تتميز وحدة المعالجة المركزية بمنفذ USB 2.0 من النوع B للبرمجة، وواجهة تسلسلية RS-232C مدمجة، وفتحة واحدة لبطاقات خيارات RS-232C أو RS-422A/485 الاختيارية.

• كم عدد قنوات الإدخال/الإخراج المنفصلة المدمجة في هذه الوحدة؟

  تتضمن الوحدة 60 نقطة منفصلة مدمجة، مُعيّنة فيزيائيًا على أنها 36 مدخل تيار مستمر (24 فولت تيار مستمر) و 24 مخرج مرحلات كهروميكانيكية.

• ما هو حد مقاومة التأريض الوظيفي الذي يجب التحقق منه أثناء التركيب؟

  يجب توصيل طرف التأريض الوظيفي مباشرة بأرضية هيكل اللوحة بمقاومة تأريض إجمالية مقاسة بدقة أقل من 100 أوم.

• ما هو ترتيب حماية الكابل المطلوب لمدخلات عالية السرعة وخطوط إشارة تسلسلية؟

  تتطلب خطوط الإشارة والخطوط التسلسلية كابلات ملتوية زوجيًا مغلفة بشكل مستمر مع دروع مضفرة 360 درجة مشدودة مباشرة بأرضية هيكل اللوحة.

• كيف تحتفظ وحدة التحكم برمز المستخدم أثناء فقدان الطاقة؟

  تستخدم الوحدة ذاكرة فلاش ثابتة مدمجة للبرامج الثابتة للحفاظ على منطق سلم المستخدم والإعدادات التشغيلية بشكل دائم دون الحاجة إلى بطارية احتياطية.

• ما هي الظروف البيئية المطلوبة للتخزين غير التشغيلي لوحدات المعالجة المركزية الاحتياطية؟

  يجب أن تظل الوحدات الاحتياطية غير المثبتة مخزنة في أكياس مضادة للكهرباء الساكنة في درجات حرارة محيطة تتراوح بين -20 و +75 درجة مئوية تحت رطوبة نسبية غير مكثفة.
