CP1E-N60S1DR-A أومرون: الدليل الفني وورقة البيانات

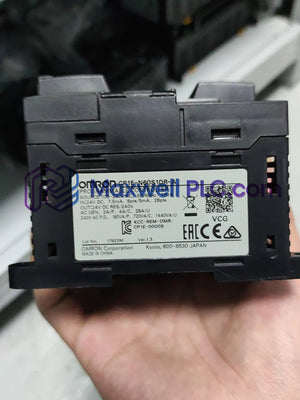

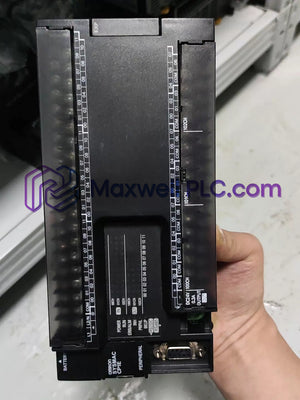

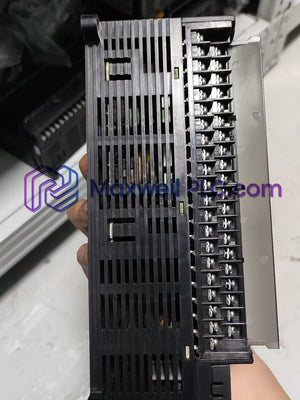

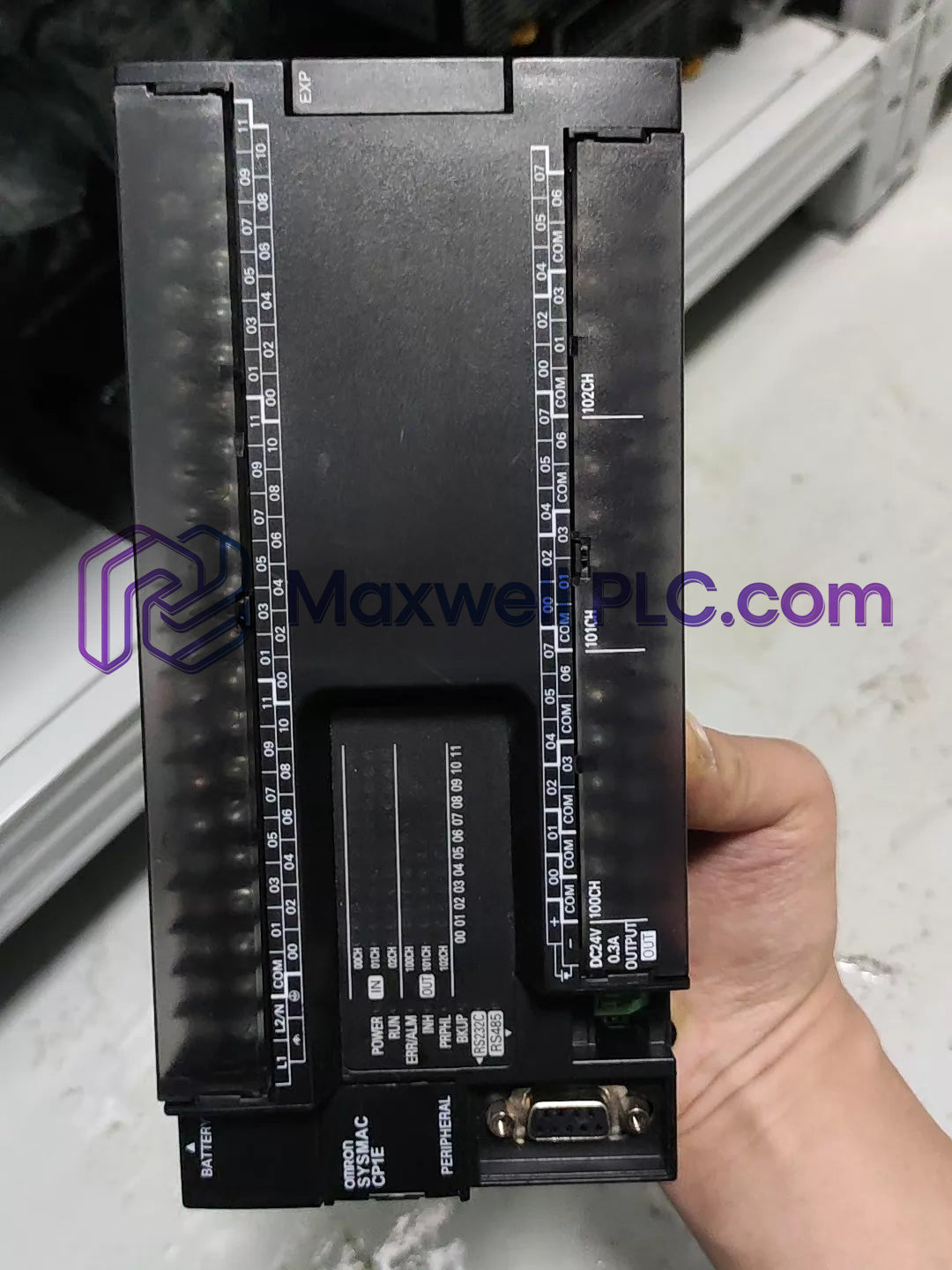

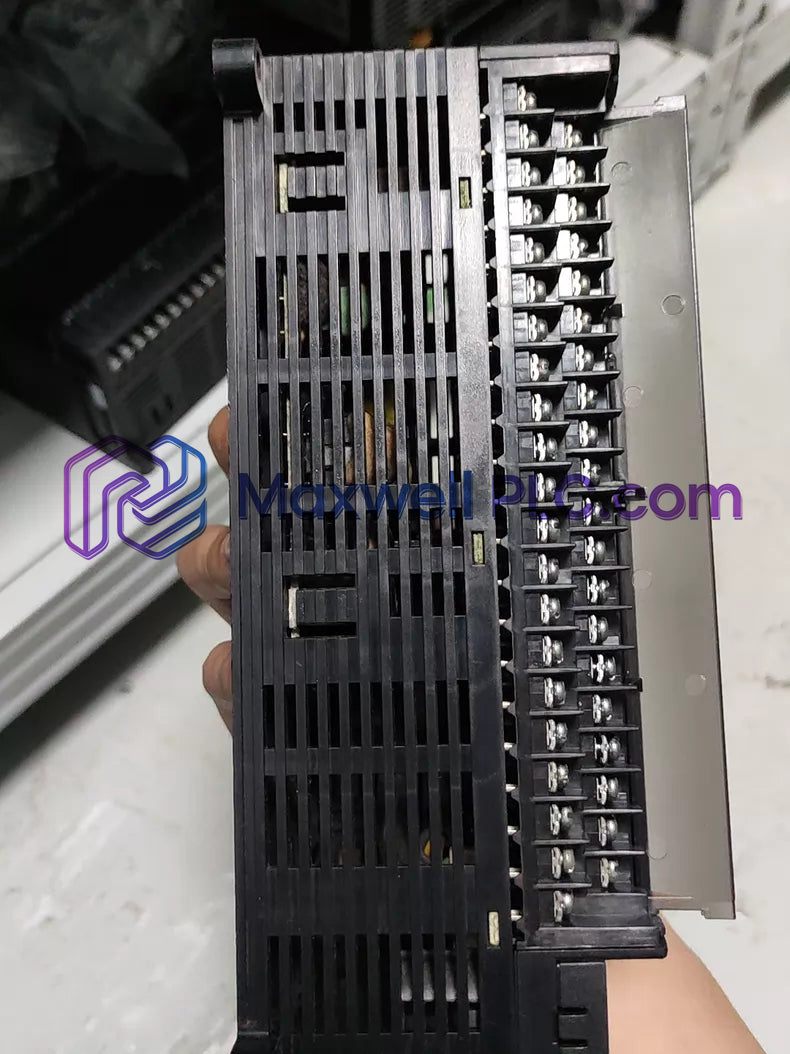

وحدة تحكم قابلة للبرمجة من سلسلة CP1E طراز Omron CP1E-N60S1DR-A

Omron

وحدة تحكم قابلة للبرمجة من سلسلة CP1E طراز Omron CP1E-N60S1DR-A

SKU: CP1E-N60S1DR-A

In Stock

الأبعاد: 19.5 سم × 11.0 سم × 9.0 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : أومرون, كل المنتجات, وحدات التحكم والمعالجة المركزية (CPUs) من Omron PLC

Tags : CPU Units, Discrete I/O Modules, Omron CP1 Series, Programmable Logic Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه للتبديل المنفصل عالي الكثافة والاتصالات التسلسلية في البنى المنطقية الصناعية، يوفر Omron CP1E-N60S1DR-A (وحدة تحكم قابلة للبرمجة CP1E-N60S1DR-A) تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة المعرف الفني

العائلة النموذجية الأساسية: CP1E
نوع الفئة: N (نموذج التطبيق مع وظيفة الحركة/التسلسلية)
سعة الإدخال/الإخراج: 60 نقطة (36 مدخل تيار مستمر، 24 مخرج مرحل)
إصدار التصميم: S1 (نوع التجديد مع منفذ RS-485 مدمج)
واجهة تسلسلية متكاملة: 1x منفذ RS-485 مدمج
بنية الإدخال: D (مدخلات 24 VDC)
تكوين الإخراج: R (مخرجات مرحل كهروميكانيكية)
فئة إمداد الطاقة: A (إمداد طاقة 100 إلى 240 VAC)

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	CP1E-N60S1DR-A
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.88 كجم
الأبعاد	19.5 سم × 11.0 سم × 9.0 سم
أبعاد الشحن	23.0 سم × 15.0 سم × 12.0 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	25 فولت أمبير كحد أقصى عند 100 إلى 240 VAC
جهد الإمداد	100 إلى 240 VAC 50/60 هرتز
نطاق جهد التشغيل	85 إلى 264 VAC
سعة البرنامج	8K خطوة
سعة ذاكرة البيانات	8K كلمة (منطقة DM)
منافذ تسلسلية مدمجة	1x USB (طرفي)، 1x RS-485 (سلكان)
عدادات عالية السرعة	6 محاور (100 كيلو هرتز أحادي الطور / 50 كيلو هرتز تفاضلي)

حافلة Omron PLC Backplane ومعالجة الإشارات

تقوم وحدة المعالجة المركزية (CPU) لتطبيق تجديد CP1E-N60S1DR-A بربط كتل الإدخال/الإخراج المدمجة باستخدام ناقل منطقي داخلي عالي السرعة، مما يلغي تأخيرات المسح عبر دوائر الإدخال 36 تيار مستمر و 24 مخرج مرحل. يعمل منفذ RS-485 المدمج مباشرة من خلال قلب وحدة المعالجة المركزية، ويقوم بتنفيذ أوامر Modbus-RTU الرئيسية السهلة واتصالات Serial PLC Link دون الحاجة إلى لوحات خيارات تسلسلية خارجية. يتم تنفيذ البرنامج عبر تحديثات ذاكرة الفلاش غير المتطايرة، مع الحفاظ على أوقات المسح الدورية أثناء خدمة مقاطعات العدادات عالية السرعة وقوائم انتظار حزم RS-485 التسلسلية.

محتويات العبوة ومعلومات الطلب

1x وحدة CPU Omron CP1E-N60S1DR-A
1x مجموعة غطاء طرفي لولبي
1x ورقة دليل تعليمات التثبيت للأجهزة

إرشادات التثبيت الميداني

تركيب سكة DIN: اربط وحدة التحكم على سكة DIN قياسية 35 مم (TH35-7.5/TH35-15). احتفظ بمسافة لا تقل عن 50 مم فوق وتحت الغطاء للحفاظ على تدفق الهواء الحراري.
توصيل سلك إمداد التيار المتردد: قم بتوصيل موصلات الطاقة 100 إلى 240 VAC (AWG 14 إلى AWG 18) بالطرفين L1 و L2/N. شد براغي الكتلة الطرفية إلى 0.5 نيوتن متر.
حماية RS-485 وإنهاؤها: قم بتوصيل شبكات RS-485 ذات السلكين باستخدام كابلات مجدولة محمية. قم بتوصيل مقاوم إنهاء 120 أوم (1/2 واط) عبر الطرفين A و B في كلا طرفي خط الحافلة الفيزيائي.
إجراء التأريض: قم بتوصيل طرف التأريض الوظيفي (FG) بقطب تأريض ذي مقاومة أقل من 100 أوم باستخدام موصل بحد أدنى 2.0 مم2.

الأسئلة المتداولة

هل تدعم واجهة RS-485 المدمجة الاتصال ثنائي الاتجاه بالكامل بأربعة أسلاك؟

لا. منفذ RS-485 المدمج في طراز تجديد S1 موصل بصلابة لبروتوكولات الاتصال ثنائي الاتجاه بنصف مزدوج ثنائي الأسلاك مثل Modbus-RTU و Serial PLC Link.
هل يُسمح بالتبديل الساخن لوحدات التوسع المتصلة أو كتل الأطراف؟

لا. يجب فصل طاقة الإمداد الرئيسية بالكامل قبل تعديل توصيلات الأطراف اللولبية أو إضافة وحدات توسيع CP1W المحلية لتجنب تلف اللوحة الخلفية.
ما هي ثوابت زمن تصفية المدخلات الرقمية التي يمكن تهيئتها في CX-Programmer؟

تأخير مرشح إدخال الأجهزة قابل للتهيئة بواسطة البرنامج من 0 مللي ثانية (بدون مرشح) حتى 32 مللي ثانية للقضاء على ارتداد الاتصال من مفاتيح المجال الخارجية.
ما هي منطقة الذاكرة التي تحتفظ بحالات تسجيل البرنامج أثناء انقطاع التيار الكهربائي لفترة طويلة؟

تُخزن برامج المنطق السلمي للمستخدم وإعدادات المعلمات مباشرة في ذاكرة الفلاش غير المتطايرة، بينما تُحفظ سجلات DM وقيم العدادات عبر بطارية احتياطية.
ما هو أقصى حجم سلك مدعوم بواسطة براغي طرف الإدخال/الإخراج المدمجة؟

تقبل براغي طرف M3 المدمجة موصلات نحاسية صلبة أو مجدولة تتراوح من 0.08 مم2 إلى 2.0 مم2 (AWG 28 إلى AWG 14) مزودة بحلقات تجعيد.
ما هو تردد الاستجابة لمدخلات العدادات عالية السرعة على هذه الوحدة المركزية؟

تعالج مدخلات العدادات عالية السرعة مدخلات النبض أحادية الطور حتى 100 كيلو هرتز، أو مدخلات النبض التفاضلية ذات فرق الطور حتى 50 كيلو هرتز عبر 6 محاور مخصصة.
هل يمكن لمخرجات المرحل أن تدفع الأحمال الحثية مباشرة دون قمع خارجي؟

تقوم جهات اتصال المرحل بتبديل ما يصل إلى 2 أمبير عند 250 VAC / 24 VDC مقاومة، ولكن الأحمال الحثية تتطلب ممتصات تصاعد RC خارجية (AC) أو صمامات ثنائية حرة الحركة (DC).
ما هو عامل التخفيض الذي ينطبق عند التشغيل بالقرب من الحد الحراري الأعلى 55 درجة مئوية؟

عند درجة حرارة تشغيل محيطة تبلغ 55 درجة مئوية، يجب ألا يتجاوز معدل التشغيل المتزامن لجميع نقاط الإدخال الرقمي والإخراج المرحلي مجتمعة 80 بالمائة كحد أقصى.
