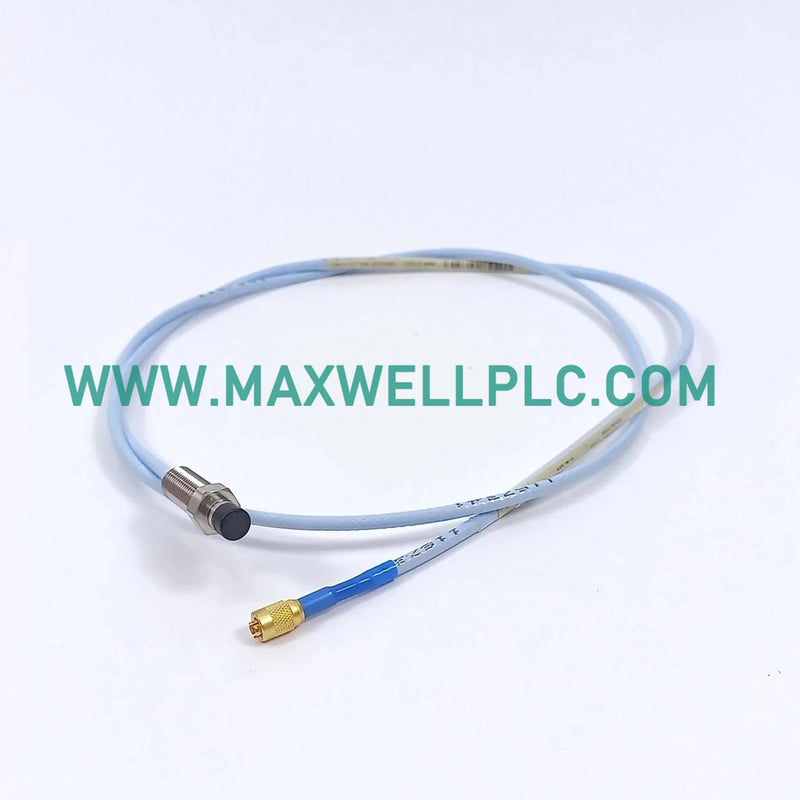

330105-02-12-05-02-15 Bently Nevada Proximity Probe

330105-02-12-05-02-15 مجس تقارب بنتلي نيفادا 3300 XL 8 ملم

Bently Nevada

330105-02-12-05-02-15 مجس تقارب بنتلي نيفادا 3300 XL 8 ملم

SKU: 330105-02-12-90-12-00

In Stock

الأبعاد: 200 مم × 150 مم × 50 مم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مجسات تقاربية بنتلي نيفادا 3300 XL 8 مم, مسبار بنتلي نيفادا

Tags : Bently Nevada 3300 Series, Bently Nevada 3300 XL, Extension Cables, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل المجس Bently Nevada 330105-02-12-05-02-15، والمُدرج أيضاً تحت اسم 330105 Proximity Probe، كعنصر أجهزة مخصص لقياس الإزاحة غير المتصل في أنظمة المراقبة 3300 XL 8mm.

تكوين النموذج وملخص اللاحقة

يحدد المجس 330105-02-12-05-02-15 الخصائص الفيزيائية والاتصالية لنظام محول 3300 XL 8mm:

330105: مجس تقاربي 8 مم، خيط 3/8-24، بدون درع.
02-12: طول علبة المجس، 02 (30 مم)، حجم الخيط، 12 (120 مم).
05: الطول الكلي للعلبة (30 مم).
02: نوع الموصل (موصل مع واقي موصل).
15: طول الكابل (1.5 متر).

المعايير الفيزيائية والكهربائية

المعلمة	المواصفات
النموذج	330105-02-12-05-02-15
العلامة التجارية	Bently Nevada
الأصل	الولايات المتحدة الأمريكية
الوزن	0.25 كجم (تقريبي)
أبعاد الشحن	200 ملم × 150 ملم × 50 ملم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	مدفوع بمستشعر Proximitor (-24 VDC)
النطاق الخطي	2 مم (80 ميل)
عامل القياس التزايدي	7.87 فولت/مم (200 ملي فولت/ميل)

خصائص TSI وديناميات الدوار

تم تصميم 330105-02-12-05-02-15 لمراقبة دقيقة لموضع الدوار واهتزازه. يتطلب قياس المجس بتيار إيدي (eddy-current) متوافقاً مع مادة مستهدفة معايرة (عادةً فولاذ AISI 4140). للحصول على خطية مثالية، يتم تعيين أهداف التحقق من جهد الفجوة عند -10 VDC في منتصف النطاق الخطي. يمنع طرف المجس وتصميم الملف الداخلي التداخل المتقاطع أثناء التركيبات متعددة المجسات، مما يضمن سلامة الإشارة عند مراقبة ديناميات الدوار المعقدة مثل حركة مركز العمود ومدارات الاهتزاز الشعاعي.

نطاق التسليم

1 × 330105-02-12-05-02-15 مجس تقاربي 8 مم
1 × واقي موصل
1 × ورقة بيانات المعايرة

بروتوكولات التركيب والدمج

تأكد من تركيب المجس بزاوية 90 درجة على السطح المستهدف للحفاظ على الاستجابة الخطية.
استخدم وصلة الخيط المتوفرة لتثبيتات 3/8-24؛ يجب ألا تتجاوز مواصفات عزم الدوران 5.6 نيوتن متر.
تأكد من توجيه الكابل بشكل صحيح وتخفيف الإجهاد لمنع التعب الميكانيكي عند واجهة المجس والكابل.
تحقق من استمرارية التأريض بين غلاف المجس وقوس التركيب لتقليل التداخل الكهرومغناطيسي.

استفسارات فنية

س: ما هو جهد الفجوة المطلوب لهذا المجس؟

ج: جهد الفجوة الموصى به هو -10 VDC، وهو ما يتوافق مع منتصف النطاق الخطي البالغ 2 مم.
س: هل هذا المجس متوافق مع امتدادات نظام 3300 الأقدم؟

ج: لا، يتطلب نظام 3300 XL كابلات تمديد 3300 XL محددة لضمان معاوقة النظام ومعايرته الصحيحة.
س: هل يمكن تقصير كابل المجس في الموقع؟

ج: لا، يتم معايرة النظام في المصنع كمجموعة متطابقة. تعديل طول الكابل سيبطل المعايرة.
س: ما هي أقصى درجة حرارة تشغيل لطرف المجس؟

ج: تم تصنيف طرف المجس للتشغيل المستمر حتى 177 درجة مئوية.
س: كيف يتم حماية المجس من الرطوبة عند الموصل؟

ج: يتم تزويد كل وحدة بواقي موصل لمنع الأكسدة ودخول الرطوبة أثناء التشغيل.
س: هل يتطلب هذا المجس مستشعر تقارب محددًا؟

ج: نعم، يجب أن يقترن بمستشعر Proximitor من نوع 3300 XL معاير لهذا النوع المحدد من المجسات.
س: هل يمكنني استخدام هذا المجس على أهداف غير حديدية؟

ج: سيتطلب استخدام هدف غير حديدي منحنى معايرة مختلفًا ويقلل بشكل كبير من النطاق الخطي.
س: ما هو الغرض من تسمية مجس 8 مم؟

ج: يشير 8 مم إلى قطر طرف المجس، والذي يحدد منطقة الاستشعار والخلوص المطلوب للمجال المغناطيسي.
