تم تكوين Omron CP1E-E60SDR-A (وحدة معالجة مركزية CP1E-E60SDR-A) لتنفيذ تسلسلات منفصلة وتبديل العمليات في الوقت الفعلي في بنيات SYSMAC CP1E، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا عبر 36 قناة إدخال تيار مستمر و 24 مخرجًا لمرحلات كهروميكانيكية.

مصفوفة المعرف التقني

• طراز الجهاز الأساسي: CP1E-E60SDR-A
• رقم الجزء الكامل: CP1E-E60SDR-A
• طراز وحدة المعالجة المركزية: سلسلة CP1E
• نوع الوحدة (E): بنية نموذج أساسي
• نوع التجديد (S): مراجعة تصميم الجهاز الجديد
• سعة الإدخال/الإخراج (60): 60 نقطة منفصلة إجمالية (36 مدخل تيار مستمر / 24 مخرجًا لمرحلات)
• نوع مزود الطاقة (A): طاقة تيار متردد (100 إلى 240 فولت تيار متردد)

مواصفات الجهاز

سرعة ناقل Omron Backplane وتنفيذ المنطق في الوقت الفعلي

تقوم وحدة المعالجة المركزية من الطراز الأساسي CP1E-E60SDR-A بتنسيق تنفيذ المنطق عبر مصفوفة الإدخال/الإخراج المنفصلة المدمجة ذات 60 نقطة عبر بنية ناقل داخلي مُحسّنة. تعالج إجراءات المسح الدوري إشارات الإدخال الواردة بجهد 24 فولت تيار مستمر وتنقل تحديثات الحالة إلى مناطق الذاكرة الداخلية قبل تشغيل ملفات المرحلات المخرجة. يضمن توافق البرامج الثابتة الداخلية المستقر استقرارًا طويل الأمد خلال دورات الطاقة وحلقات المسح المستمرة. يتيح حجم الإدخال/الإخراج عالي الكثافة إدارة النقاط المنفصلة مع الحفاظ على سرعات تنفيذ محددة عبر روتينات برامج السلم المعقدة.

محتويات العبوة ومعلومات الطلب

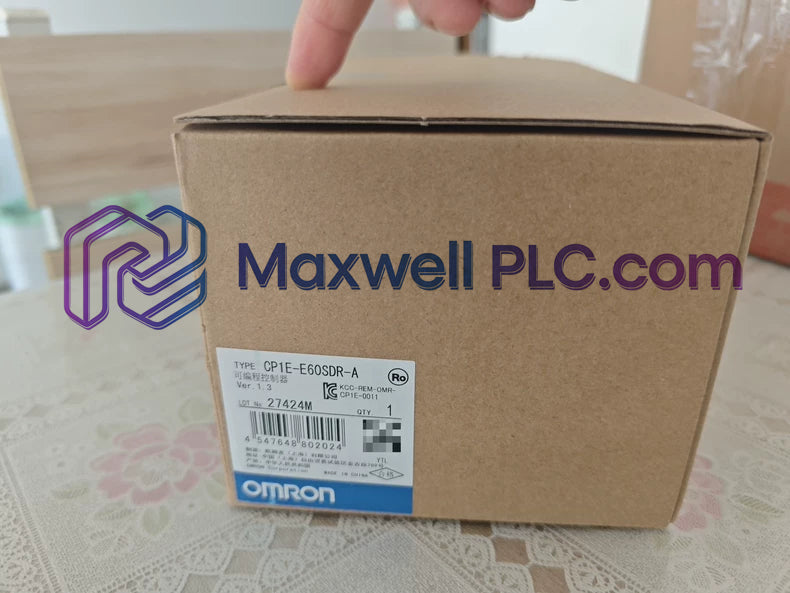

• وحدة معالجة مركزية Omron CP1E-E60SDR-A واحدة
• وحدة شريط غطاء طرفي قابل للإزالة واحدة
• ورقة تعليمات مواصفات الجهاز واحدة

إرشادات التركيب الميداني

• تركيب الخزانة: ثبت CP1E-E60SDR-A على سكة DIN قياسية 35 مم أو قم بتركيبه مباشرة داخل حاوية التحكم باستخدام براغي M4، مع الحفاظ على مسافة رأسية لا تقل عن 50 مم لتدفق الهواء.
• توصيلات التيار المتردد الرئيسية: قم بتوصيل مصدر الطاقة الرئيسي بأطراف L1 و L2/N باستخدام أسلاك نحاسية معزولة من AWG 18 إلى AWG 14 مصنفة لـ 100 إلى 240 فولت تيار متردد اسمي (نطاق تشغيل 85 إلى 264 فولت تيار متردد).
• حماية أسلاك الإخراج: قم بتوصيل شبكات قمع الحمل الحثي (مخمدات RC لأحمال التيار المتردد، ثنائيات فلاي باك لأحمال التيار المستمر) عبر الأجهزة الميدانية المتبادلة لمنع عابر الجهد.
• توصيل التأريض: قم بتوصيل أطراف التأريض الواقية (PE) والأرض الوظيفية (FE) مباشرة بقضيب تأريض نحاسي مركزي باستخدام موصل قصير بمقاومة أرضية أقل من 100 أوم.

الأسئلة الشائعة

• هل يُسمح بالتبديل السريع لوحدات التوسع المتصلة بـ CP1E-E60SDR-A؟

  لا. يجب فصل طاقة الإدخال عن وحدة المعالجة المركزية الرئيسية قبل توصيل أو إزالة وحدات التوسع لتجنب التلف الكهربائي للوحة الخلفية.

• ما هو نطاق الجهد الذي تتحمله أطراف مزود الطاقة بالتيار المتردد؟

  يقبل مزود الطاقة المدمج 100 إلى 240 فولت تيار متردد اسميًا عند 50/60 هرتز، مع نطاق تحمل تشغيلي مستمر من 85 إلى 264 فولت تيار متردد.

• كم عدد نقاط الإدخال/الإخراج المنفصلة المدمجة الكلية المتوفرة في الوحدة الأساسية؟

  يوفر المتحكم 60 نقطة إدخال/إخراج مدمجة، تتكون ماديًا من 36 قناة إدخال تيار مستمر و 24 قناة إخراج لمرحلات كهروميكانيكية.

• ما هي آلية تبديل الحمل المدمجة في قسم الإخراج؟

  تستخدم جميع نقاط الإخراج الـ 24 مرحلات كهروميكانيكية قادرة على تبديل كل من أحمال التيار المتردد والتيار المستمر الميدانية ضمن عتبات التيار المقدرة.

• ما هي مقاومة التأريض الوظيفي التي يجب التحقق منها أثناء التركيب؟

  يجب توصيل طرف التأريض الوظيفي مباشرة بتأريض هيكل اللوحة بمقاومة حلقة أرضية إجمالية أقل من 100 أوم.

• ما هو بروتوكول التدريع الموصى به لتشغيل أسلاك الإدخال المنفصلة؟

  يجب تركيب خطوط إشارة الإدخال الميدانية باستخدام كابلات مزدوجة مجدولة مع دروع مضفرة 360 درجة متصلة بأرض لوحة التحكم.

• ما هي ميزات الوميض الثابت المدمجة في بنية جهاز وحدة المعالجة المركزية؟

  يتميز الجهاز بذاكرة فلاش مدمجة غير متطايرة للحفاظ على برامج سلم المستخدم وإعدادات معلمات النظام دون الحاجة إلى بطارية.

• ما هي الظروف البيئية التي يجب الحفاظ عليها أثناء تخزين وحدات المعالجة المركزية الاحتياطية؟

  يجب أن تظل الوحدات الاحتياطية غير المركبة في عبوات محكمة الإغلاق ومضادة للكهرباء الساكنة في درجات حرارة تخزين محيطة تتراوح بين -20 و +75 درجة مئوية وغير مكثفة.
