نظرة عامة على المنتج

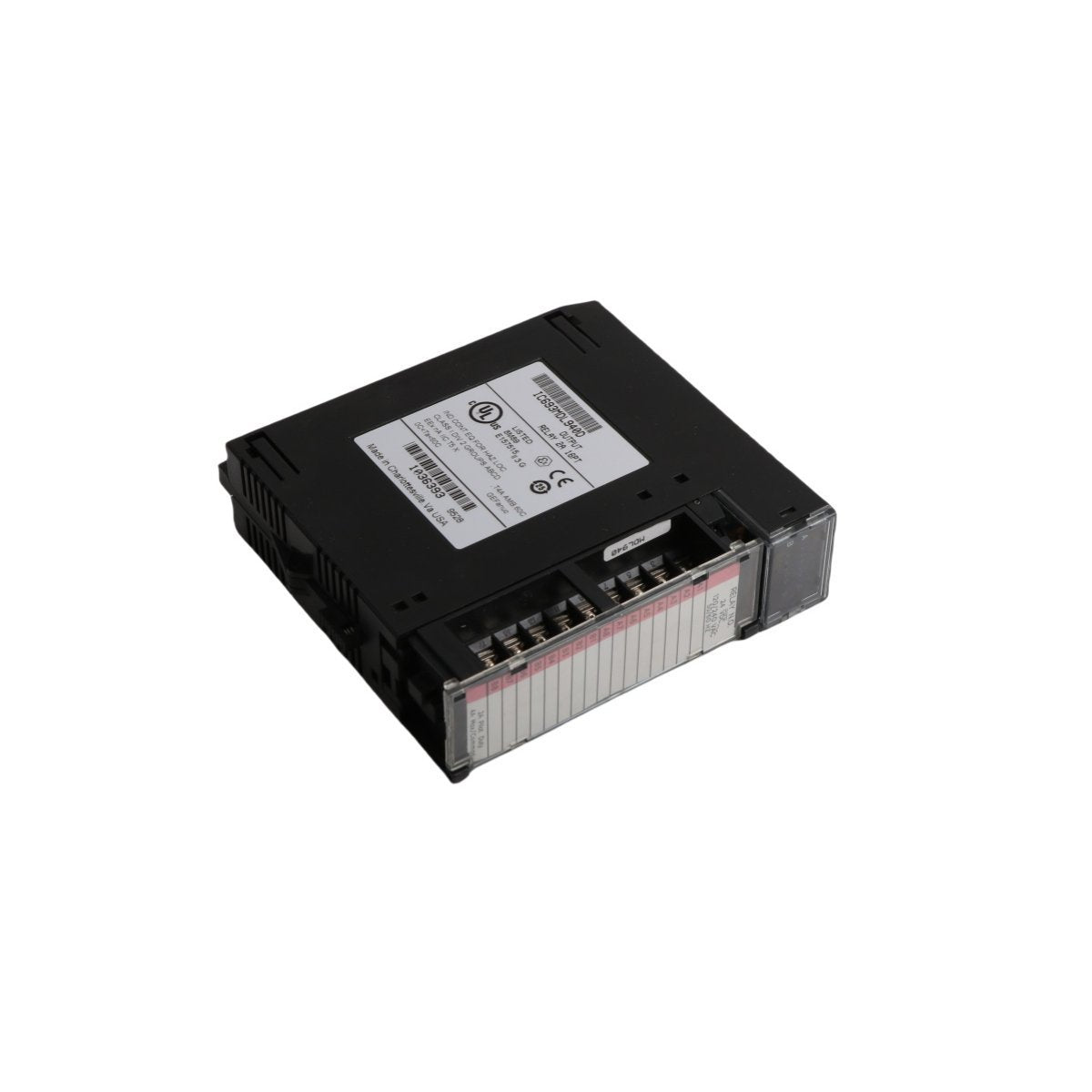

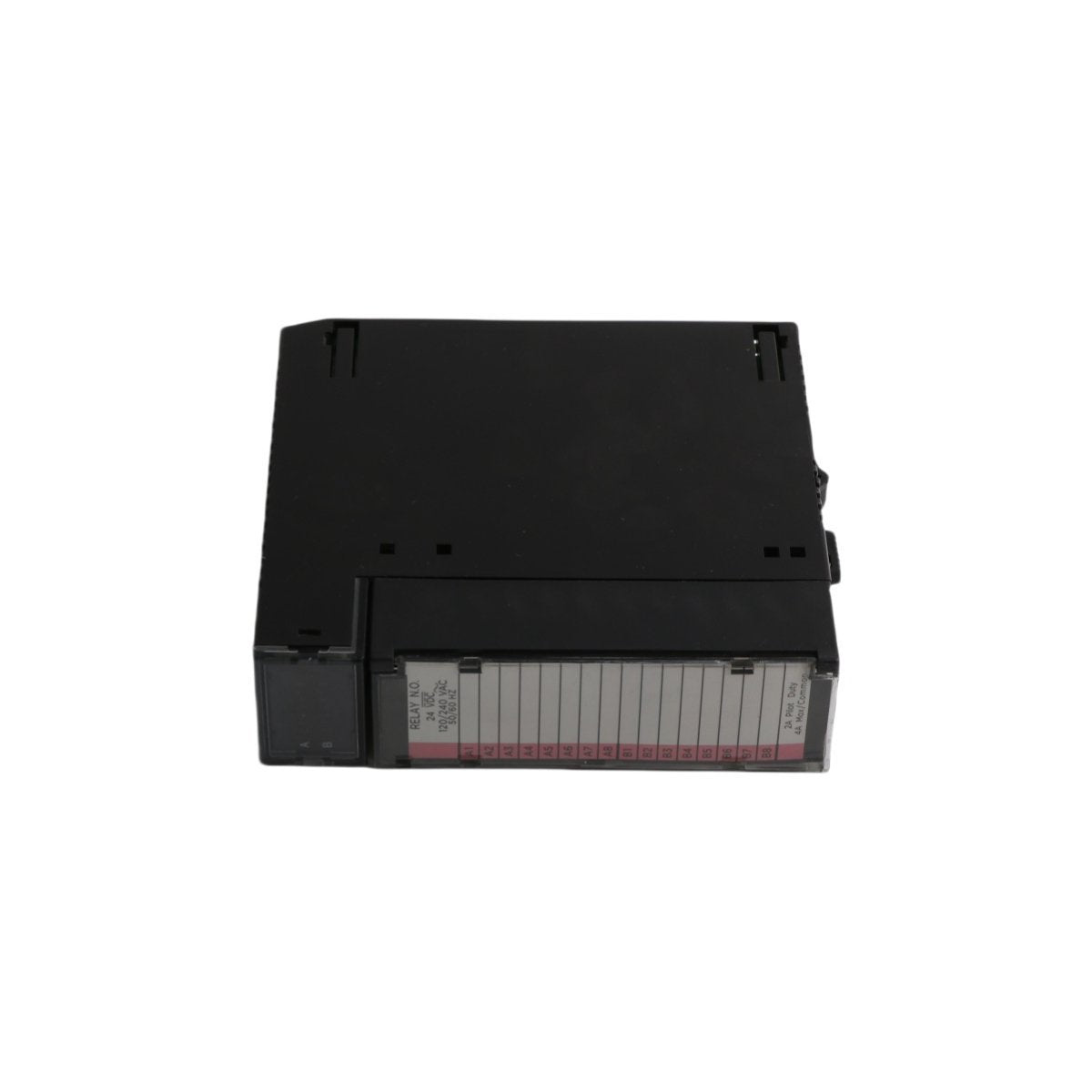

وحدة GE Fanuc IC693MDL940 هي وحدة خرج رقمية عالية الكثافة مصممة لهياكل Series 90-30 وPACSystems RX3i PLC. توفر هذه الوحدة 16 دائرة ترحيل مستقلة، مفتوحة عادة (النوع A)، تعمل كواجهة مادية قوية بين منطق وحدة التحكم والمشغلات على مستوى المجال. وهي مصممة خصيصًا للتعامل مع مهام تبديل الجهد العالي للأجهزة مثل بادئات تشغيل المحركات الصناعية، وصمامات الملف اللولبي، ومؤشرات الإرشاد.

يتم تصنيف IC693MDL940 من خلال ترميزها اللوني الأحمر المميز، وهي مصنفة لتطبيقات الجهد العالي ويمكن تركيبها في أي فتحة إدخال/إخراج قياسية في لوحة أساسية متوافقة. تستمد الوحدة طاقتها التشغيلية من اللوحة الخلفية +24V DC، مما يضمن بيئة تبديل مستقرة ومعزولة مناسبة للمتطلبات الصارمة لأتمتة المصانع والتحكم في العمليات.

الخصائص التقنية

• قنوات الإخراج: 16 نقطة ترحيل مفتوحة عادةً (NO)

• تقدير التيار: 2 أمبير كحد أقصى لكل دائرة فردية

• تجميع الدوائر: مقسمة إلى 4 مجموعات معزولة (4 نقاط لكل مجموعة)

• المحطات المشتركة: 4 أطراف خرج طاقة مشتركة (واحدة لكل مجموعة) لتبسيط الأسلاك

• توافق الجهد: يدعم أحمال التبديل AC وDC

• المؤشرات المرئية: 16 مؤشر LED فردي للتشغيل/الإيقاف للتحقق من حالة القناة في الوقت الفعلي

• طاقة اللوحة الخلفية: تعمل عبر اللوحة الخلفية للنظام +24V DC

• التركيب: متوافق مع لوحات Series 90-30 وPACSystems RX3i الأساسية

• الفيوزات: لا توجد فيوزات داخلية؛ تتطلب حماية دائرة خارجية للامتثال للسلامة

• الأبعاد: 3.5 × 13 × 13.5 سم

• الوزن: 0.4 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

الموثوقية الصناعية والتكوين

تبرز IC693MDL940 بفضل مرونتها في توزيع الطاقة. من خلال تنظيم المخارج الـ 16 في أربع مجموعات مميزة، يمكن للمستخدمين تبديل مستويات الجهد أو المصادر المختلفة عبر نفس الوحدة، شريطة أن تشترك في نفس المشترك داخل مجموعتها المعنية. تعد بنية "عزل المجموعة" هذه مفيدة بشكل خاص في لوحات التحكم المعقدة حيث تكون هناك حاجة إلى جهود مختلطة لأجهزة المجال المختلفة.

لصيانة التشغيل، توفر مجموعة مؤشرات LED الأمامية خريطة بصرية فورية لمنطق خرج وحدة التحكم، مما يسمح للفنيين بالتحقق من أن برنامج PLC يشغل بنجاح محرك الترحيل الميكانيكي. نظرًا لأن الوحدة لا تتضمن حماية داخلية، يوصى باستخدام فيوزات خارجية أو قواطع دوائر بحجم مناسب للحمل المتصل لمنع لحام الملامسات أو تلف المسارات أثناء أحداث التيار الزائد. سواء كنت تدير نظام ناقل بسيطًا أو عملية جرعات كيميائية معقدة، فإن GE IC693MDL940 توفر أداء التبديل الشاق اللازم للبنية التحتية الصناعية الحديثة.
