نظرة عامة على المنتج

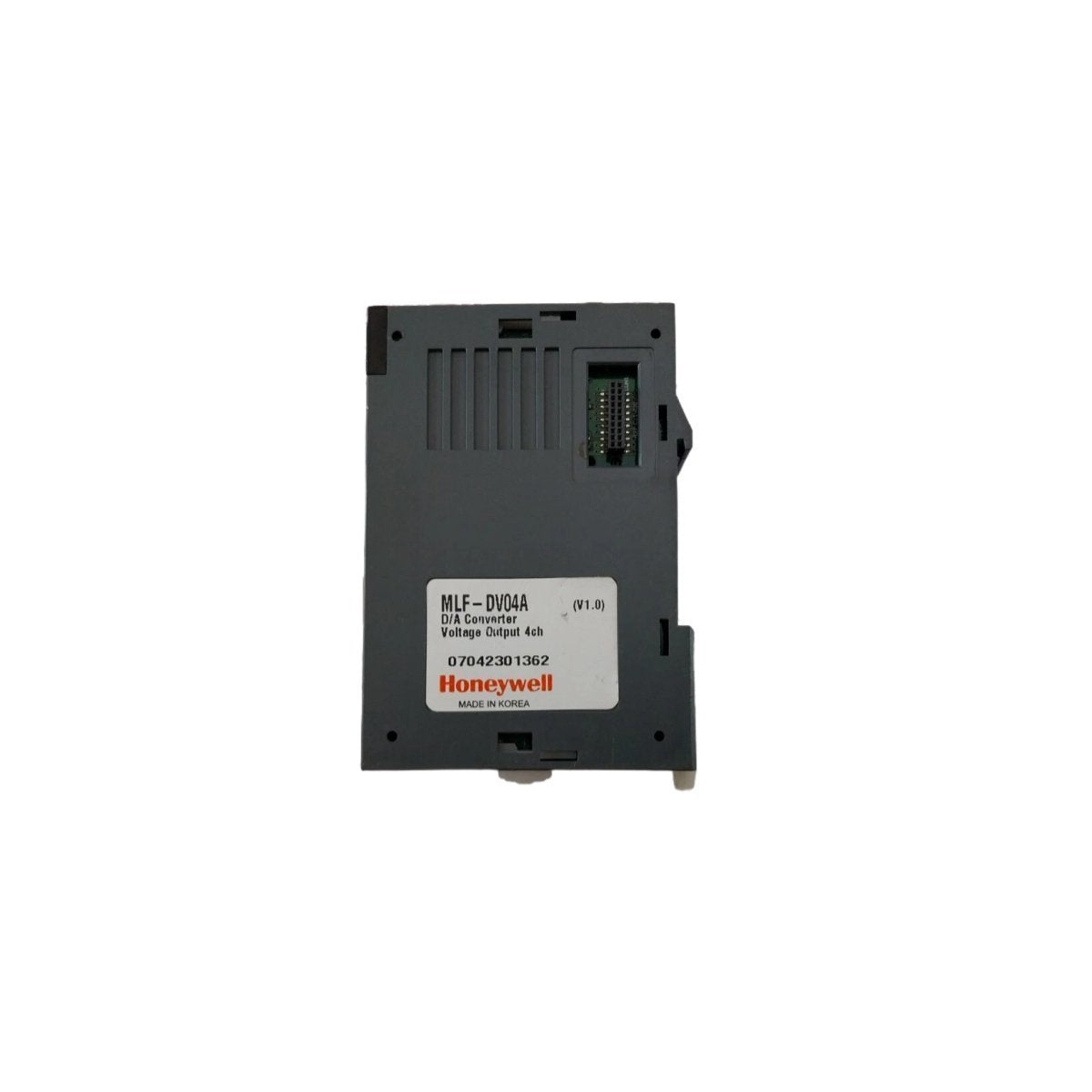

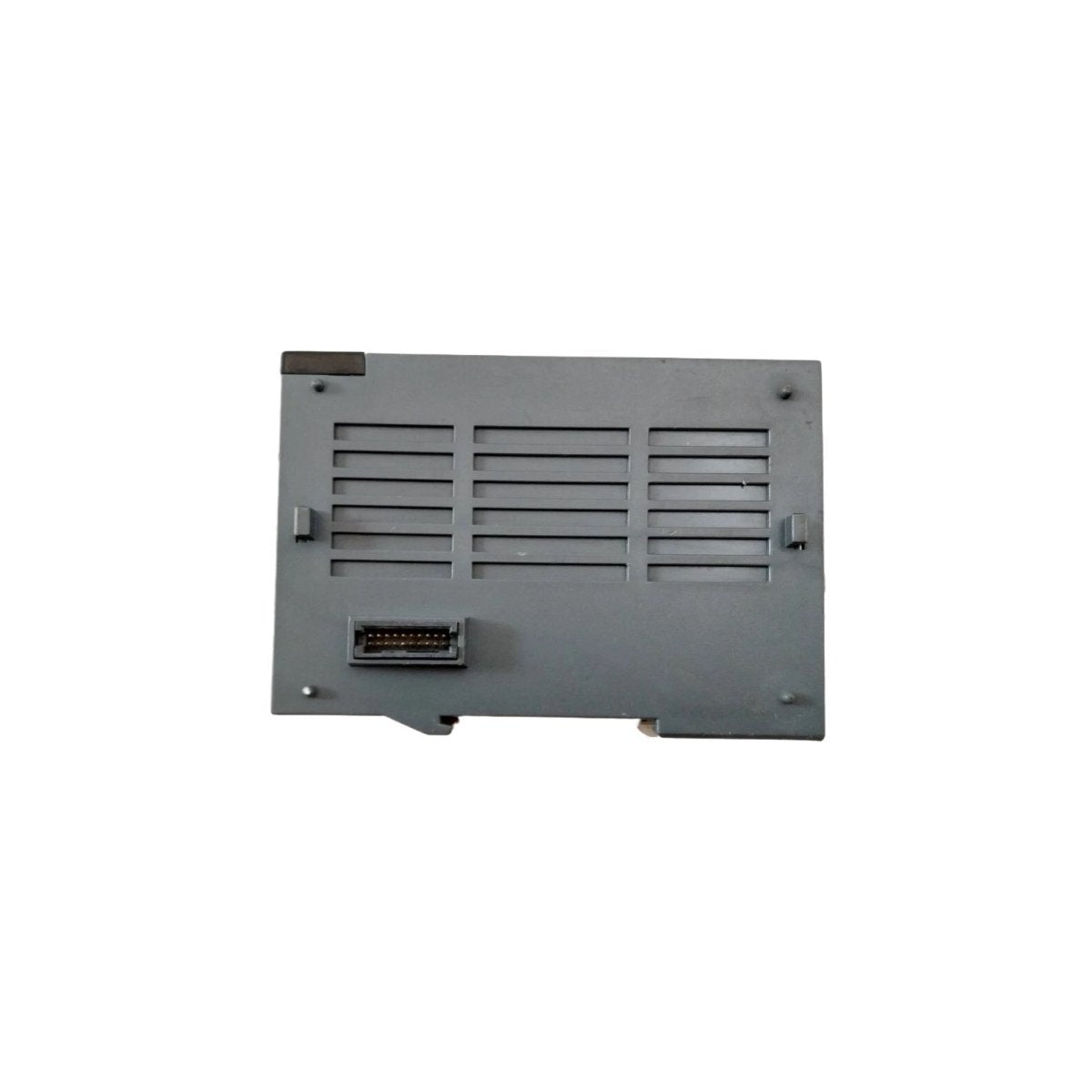

تعمل وحدة Honeywell MLF-DV04A كواجهة حيوية ضمن نظام MasterLogic 200 PLC البيئي، حيث توفر إشارات أوامر تناظرية عالية الدقة للأجهزة الميدانية. تنفذ هذه الوحدة تحكمًا دقيقًا في محركات السرعة المتغيرة (VFDs)، وصمامات التعديل، والمحركات الصناعية عن طريق تحويل تعليمات وحدة المعالجة المركزية الرقمية إلى تيارات أو جهود تناظرية مستقرة. في البيئات الحرجة مثل توليد الطاقة أو المعالجة الكيميائية، تضمن MLF-DV04A حدوث تعديلات حلقة التحكم بدقة حتمية، مما يؤثر بشكل مباشر على سلامة المصنع وكفاءة الوقود.

باستخدام أجهزة تحويل رقمي إلى تناظري متقدمة، تقضي MLF-DV04A على انحراف الإشارة وتقلل من تأثير التداخل الكهرومغناطيسي. تسهل بنيتها القوية التكامل السلس في أنظمة التحكم الموزعة (DCS)، حيث تتعامل مع تعديل عناصر التحكم النهائية باستجابة في نطاق الميكرو ثانية. بالنسبة للمهندسين الذين يديرون أدوات الإشراف على التوربينات أو أجهزة التشابك المعقدة، تمثل هذه الوحدة رابطًا موثوقًا بين منطق البرمجيات والتنفيذ المادي.

هندسة الأجهزة ومنطق الإشارة

تتضمن MLF-DV04A أربع قنوات خرج تناظري مستقلة وعالية الأداء، كل منها قادر على دعم نطاقات إشارة متنوعة بما في ذلك 4-20mA و 0-20mA و 0-10VDC. تستخدم أجهزة الوحدة معالج RISC مخصصًا لإدارة التشخيصات الداخلية وتغيير حجم الإشارة، مما يريح وحدة المعالجة المركزية الرئيسية من عمليات الرياضيات المكثفة. تضمن هذه الهندسة أنه حتى أثناء ذروة حركة مرور الشبكة، يظل الخرج التناظري مستقرًا وخاليًا من الاهتزاز.

يتم حماية سلامة الإشارة بشكل أكبر عن طريق العزل الغلفاني بين ناقل النظام الداخلي ومحطات الأسلاك الميدانية الخارجية. يمنع هذا العزل حلقات الأرض ويحمي اللوحة الخلفية لـ MasterLogic من ارتفاعات الجهد العالي التي تنشأ في الحقل. تدعم الوحدة أيضًا تشخيصات "القراءة العكسية" الشاملة، مما يسمح للنظام بالتحقق من أن الخرج المطلوب يطابق الإشارة المادية الفعلية، وهو شرط أساسي لاستراتيجيات التحكم عالية التوفر.

المواصفات الفنية الأساسية

استراتيجية التنفيذ الميداني

يتطلب تركيب MLF-DV04A التزامًا صارمًا ببروتوكولات الحماية والتأريض للحفاظ على دقة 14 بت الخاصة به. يجب على المهندسين استخدام كابلات زوجية مجدولة ومحمية (STP) عالية الجودة لجميع عمليات التشغيل التناظرية، مع التأكد من تأريض الدرع على جانب خزانة PLC فقط. يمنع هذا التيارات المتداولة من إدخال ضوضاء في حلقة 4-20mA. يتم تثبيت الوحدة بإحكام على الوحدة الأساسية لـ MasterLogic؛ تأكد من أن الألسنة القفلية تتشابك بالكامل للحفاظ على اتصال لوحة خلفية محكمة الغاز.

أثناء تكوين البرامج في أداة برمجة MasterLogic، حدد سلوك "الاحتفاظ بالقيمة الأخيرة" أو "المسح إلى الصفر" لكل قناة في حالة توقف وحدة المعالجة المركزية. هذا إعداد أمان حيوي للتحكم في الصمامات التي يجب أن تصل إلى وضع آمن للفشل. تحقق بانتظام من مقاومة طرف الخرج للتأكد من أنها تقع ضمن نطاق الحمل المسموح به للوحدة (عادة ما يصل إلى 600 أوم لمخرجات التيار)، حيث يمكن أن يؤدي الممانعة الزائدة إلى قص الإشارة.

معايير الأداء الهندسي

تتفوق MLF-DV04A في البيئات القاسية ذات التصنيف G3 حيث تؤدي الملوثات المحمولة جوًا والرطوبة غالبًا إلى تدهور الأجهزة الإلكترونية الصناعية القياسية. تتميز مكوناتها الداخلية بطبقة مطابقة متخصصة تمنع التآكل الكيميائي والنمو الشجري. هذه المرونة مفيدة بشكل خاص لمنصات النفط البحرية ومرافق معالجة مياه الصرف الصحي حيث يكون الغلاف الجوي مشبعًا بشدة بالعناصر المسببة للتآكل مثل كبريتيد الهيدروجين.

يتيح التكامل مع أنظمة Experion PKS لوحدة MLF-DV04A توفير تشخيصات مفصلة على مستوى القناة إلى طبقة واجهة المستخدم الرسومية (HMI). يتلقى المشغلون تنبيهات في الوقت الفعلي لاكتشاف الأسلاك المفتوحة أو أعطال الدائرة القصيرة، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR). من خلال الحفاظ على إخراج إشارة ثابتة تحت الاهتزاز الشديد وتقلبات درجة الحرارة، تدعم هذه الوحدة الموثوقية طويلة الأجل المطلوبة لأجهزة الإشراف على التوربينات (TSI) عالية المخاطر وتنسيق إيقاف التشغيل في حالات الطوارئ.

اللوجستيات والوفاء العالمي

المهلة الزمنية: تتم معالجة طلبك على الفور؛ توقع الإرسال في غضون 2-7 أيام عند الانتهاء من الدفع.

خدمات لوجستية ممتازة: نشحن عالميًا عبر DHL و FEDEX و UPS لضمان تسليم سريع وتتبع إلى موقعك.

حماية صناعية: نستخدم تغليفًا صناعيًا مضادًا للكهرباء الساكنة جنبًا إلى جنب مع أكياس ثقيلة حاجزة للرطوبة للحفاظ على دوائر RISC الحساسة.

حالة المنتج: نضمن أن كل MLF-DV04A جديد تمامًا ومغلف في مصنعه، وجاهز للنشر في الخدمة الحرجة.

الصيانة والأسئلة الشائعة الفنية

س1: هل يمكنني مزج مخرجات الجهد والتيار في وحدة MLF-DV04A واحدة؟

ج1: نعم. يمكن تكوين كل قناة من القنوات الأربع بشكل مستقل عبر البرامج، مما يسمح لك بتشغيل 4-20mA على القناة 1 و 0-10V على القناة 2 في نفس الوقت.

س2: ما هي أهمية اللاحقة "A" في رقم الموديل؟

ج2: تشير اللاحقة "A" إلى المراجعة المحددة للأجهزة وكثافة القناة. في سلسلة MasterLogic، تم تحسين هذه المراجعة للدقة الصناعية القياسية وتتوافق مع متطلبات طاقة اللوحة الخلفية المحددة.

س3: كيف تتفاعل الوحدة مع فقدان رابط الاتصال مع وحدة المعالجة المركزية؟

ج3: تدخل وحدة MLF-DV04A في حالة أمان يحددها المستخدم. يمكنك تكوينها للاحتفاظ بآخر قيمة خرج، أو إخراج نسبة مئوية محددة، أو الانخفاض إلى 0mA/0V لحماية المعدات النهائية.

س4: هل يلزم مصدر طاقة خارجي منفصل لحلقات 4-20mA؟

ج4: لا. MLF-DV04A هي وحدة خرج نشطة توفر طاقة الحلقة الضرورية لتشغيل المحركات الميدانية مباشرة من مصدر طاقة اللوحة الخلفية لـ PLC.
