نظرة عامة على المنتج

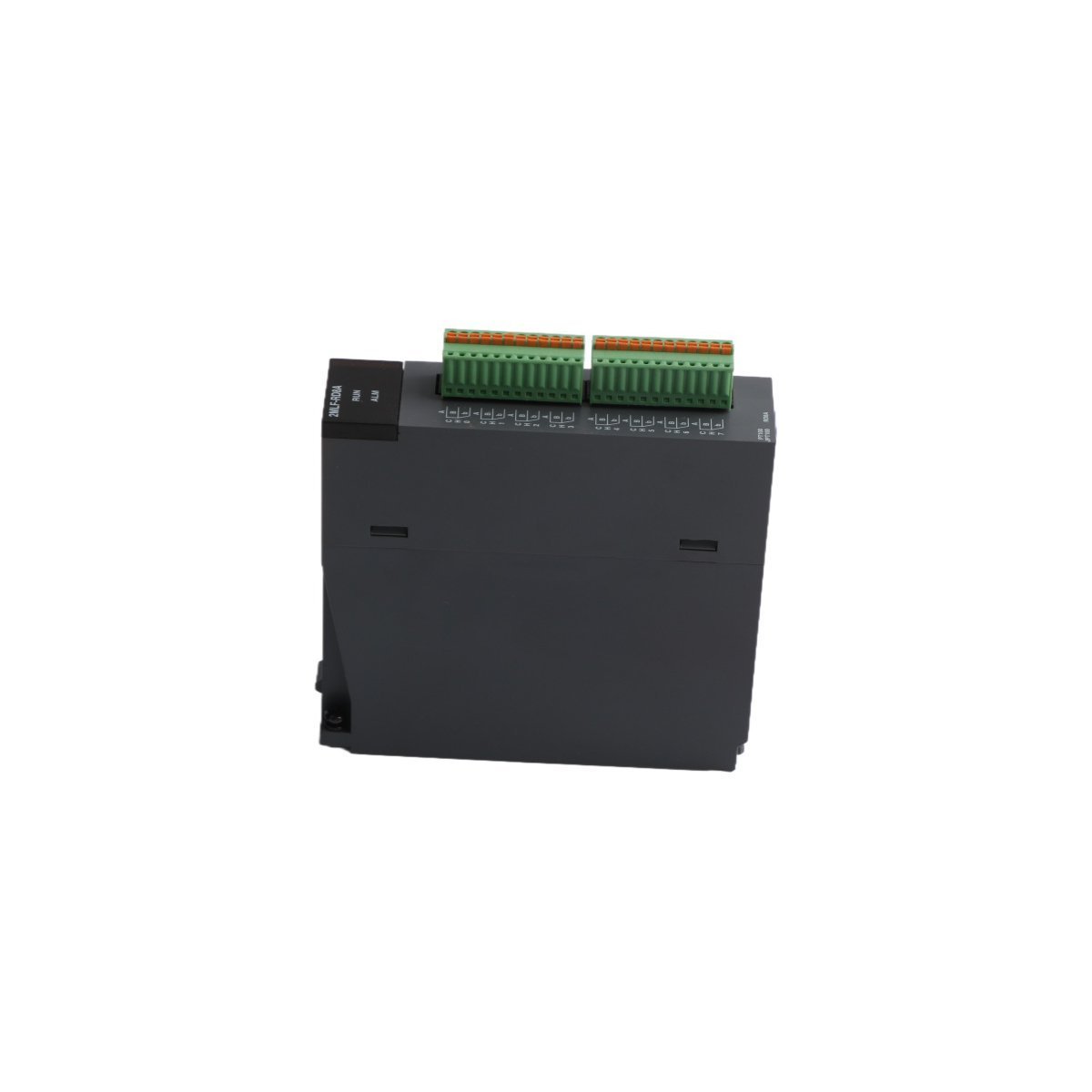

يعمل Honeywell MLF-AD04A كواجهة عالية الدقة لسلسلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من MasterLogic 200، وقد تم تصميمه خصيصًا لتحويل الإشارات التناظرية على مستوى المجال إلى بيانات رقمية للتحكم الصناعي المعقد. في صناعات التصنيع والمعالجة الثقيلة، يلعب هذا الموديل ذو الأربع قنوات دورًا حاسمًا في مراقبة المتغيرات مثل الضغط ودرجة الحرارة والتدفق من أجهزة إرسال المجال. من خلال توفير تحويل A/D عالي الدقة، يضمن MLF-AD04A أن تتلقى وحدة المعالجة المركزية بيانات دقيقة في الوقت الفعلي للحفاظ على حلقات تحكم مستقرة وتحسين كفاءة الإنتاج.

يتفوق تصميمه الكهربائي القوي في قمع التداخل الكهرومغناطيسي، وهو تحدٍ شائع في الخزانات الصناعية الكثيفة. سواء تم دمج MLF-AD04A في نظام معالجة مياه محلي أو في مصنع معالجة كيميائية واسع النطاق، فإنه يوفر الموثوقية المطلوبة للعمليات المستمرة. من خلال سد الفجوة بين أجهزة القياس الميدانية والتحكم الإشرافي، يُمكّن هذا الموديل المهندسين من تنفيذ استراتيجيات أتمتة متطورة مع سلامة إشارة مطلقة.

البنية الصلبة وسلامة الإشارة

يتميز Honeywell MLF-AD04A ببنية صلبة معقدة بأربع قنوات تدعم أنواعًا متعددة من المدخلات، بما في ذلك الجهد (1-5 فولت، 0-10 فولت) والتيار (4-20 مللي أمبير، 0-20 مللي أمبير). تتيح هذه المرونة لمشغلي المصانع توحيد استخدام وحدة واحدة لمتطلبات الاستشعار المتنوعة، مما يبسط مخزون قطع الغيار وإدارة الصيانة والإصلاح والتشغيل (MRO) . تستخدم الوحدة محولات A/D عالية السرعة لضمان أخذ عينات الإشارة على فترات محددة، وهو أمر ضروري لاستقرار حلقة PID.

يوفر العزل الجلفاني الداخلي حماية للوحة الخلفية ووحدة المعالجة المركزية من عابر الجهد الميداني وحلقات الأرض، مما يزيد بشكل كبير من متوسط الوقت بين الأعطال (MTBF) لنظام PLC بشكل عام. علاوة على ذلك، يشتمل MLF-AD04A على وظائف تصفية رقمية وإمكانيات قياس، مما يسمح بتسوية القيم التناظرية الخام وتحويلها إلى وحدات هندسية مباشرة على مستوى الوحدة. تقلل إمكانية المعالجة على الحافة هذه من العبء الحسابي على وحدة التحكم الرئيسية وتضمن الإبلاغ عن بيانات التشخيص - مثل اكتشاف قطع الأسلاك - على الفور عبر مؤشرات حالة LED عالية الوضوح.

المواصفات الفنية

معايير التركيب والتشغيل

يتطلب تحقيق الأداء الأمثل من MLF-AD04A اهتمامًا دقيقًا بالأسلاك الأرضية والتركيبات الميدانية. يجب على المهندسين استخدام كابلات زوجية مجدولة ومحمية (STP) لجميع المدخلات التناظرية للتخفيف من آثار التداخل الكهرومغناطيسي الخارجي و RFI/EMI. يجب إنهاء درع الكابل في قضيب التأريض المحدد داخل الخزانة لمنع فروق الجهد من إحداث ضوضاء في حلقة 4-20mA.

عند تهيئة الوحدة لمدخلات التيار، تأكد من الإشارة بشكل صحيح إلى مقاومات التحويل الداخلية عبر إعدادات البرنامج أو مفتاح DIP (حيثما ينطبق ذلك) لمنع حالات الجهد الزائد. للصيانة واستكشاف الأعطال، استخدم مولد إشارة معاير للتحقق من دقة القناة؛ قد يشير أي انحراف في نطاق 1-5 فولت إلى تقادم الأسلاك الميدانية أو وجود وصلات عالية المعاوقة. بالإضافة إلى ذلك، حافظ على مسافة خلوص دنيا حول رف الوحدة لضمان تبريد الحمل الحراري الطبيعي، حيث أن الحرارة الزائدة يمكن أن تؤدي إلى انحراف حراري في دوائر A/D الدقيقة.

المزايا الهندسية

تم تصميم Honeywell MLF-AD04A لتحمل الظروف القاسية في المناطق الصناعية. صُممت مكوناته للتشغيل المستمر في بيئات ذات اهتزازات عالية ودرجات حرارة متغيرة، مما يجعله الخيار المفضل للمساعدات في محطات الطاقة والمنصات البحرية. يتيح التكامل السلس للوحدة مع بيئة برمجة Honeywell SoftMaster التكوين السريع والتشخيص عبر الإنترنت. من خلال توفير إدخال/إخراج عالي الكثافة في عامل شكل مدمج، يساعد MLF-AD04A على تقليل المساحة التي تشغلها خزانات التحكم مع الحفاظ على الأداء العالي المتوقع من الأجهزة من فئة DCS .

اللوجستيات العالمية والتنفيذ

ندرك أن وقت التوقف عن العمل في بيئة الإنتاج يمثل خطرًا حرجًا.

• وقت التسليم: 3-5 أيام عند الانتهاء من الدفع.

• شركة الشحن: إرسال سريع عالمي عبر DHL أو FEDEX أو UPS.

• الحماية: يتم شحن كل وحدة MLF-AD04A في عبوة صناعية مضادة للكهرباء الساكنة وعلب كرتونية معززة ثانوية لضمان وصول الوحدة بحالة مختومة من المصنع وجاهزة للتركيب.

الأسئلة الفنية الشائعة

س1: هل يمكنني مزج مدخلات الجهد والتيار على نفس وحدة MLF-AD04A؟

ج1: نعم. يمكن تهيئة كل قناة بشكل مستقل للجهد أو التيار من خلال إعدادات البرنامج، مما يوفر أقصى قدر من المرونة لأنواع أجهزة الاستشعار الميدانية المتنوعة.

س2: ماذا يحدث إذا انقطع سلك ميداني في حلقة 4-20mA؟

ج2: تتميز MLF-AD04A باكتشاف مدمج لانقطاع الأسلاك. إذا انخفض التيار عن العتبة، فستقوم الوحدة بتشغيل بت تشخيصي في وحدة التحكم المنطقية القابلة للبرمجة (PLC) وتشير إلى وجود عطل عبر مؤشرات LED الموجودة على اللوحة الأمامية.

س3: هل يمكن استبدال MLF-AD04A وهو قيد التشغيل (hot-swappable)؟

ج3: على الرغم من أن اللوحة الخلفية لـ MasterLogic قوية، إلا أننا نوصي باتباع إجراءات "استبدال الوحدة" المحددة من Honeywell. تأكد دائمًا من أن اللوحة الخلفية الحالية وبرنامج المعالج (CPU firmware) يدعمان استبدال الوحدة عبر الإنترنت لمنع حدوث أخطاء منطقية.

س4: كيف تقارن دقة AD04A بوحدات سلسلة ML الأقدم؟

ج4: توفر AD04A ترقية كبيرة في الدقة (1/16000)، مما يوفر تفاصيل أدق بكثير للتحكم الدقيق مقارنة ببطاقات الإدخال التناظرية القديمة ذات 12 بت.
