نظرة عامة على المنتج

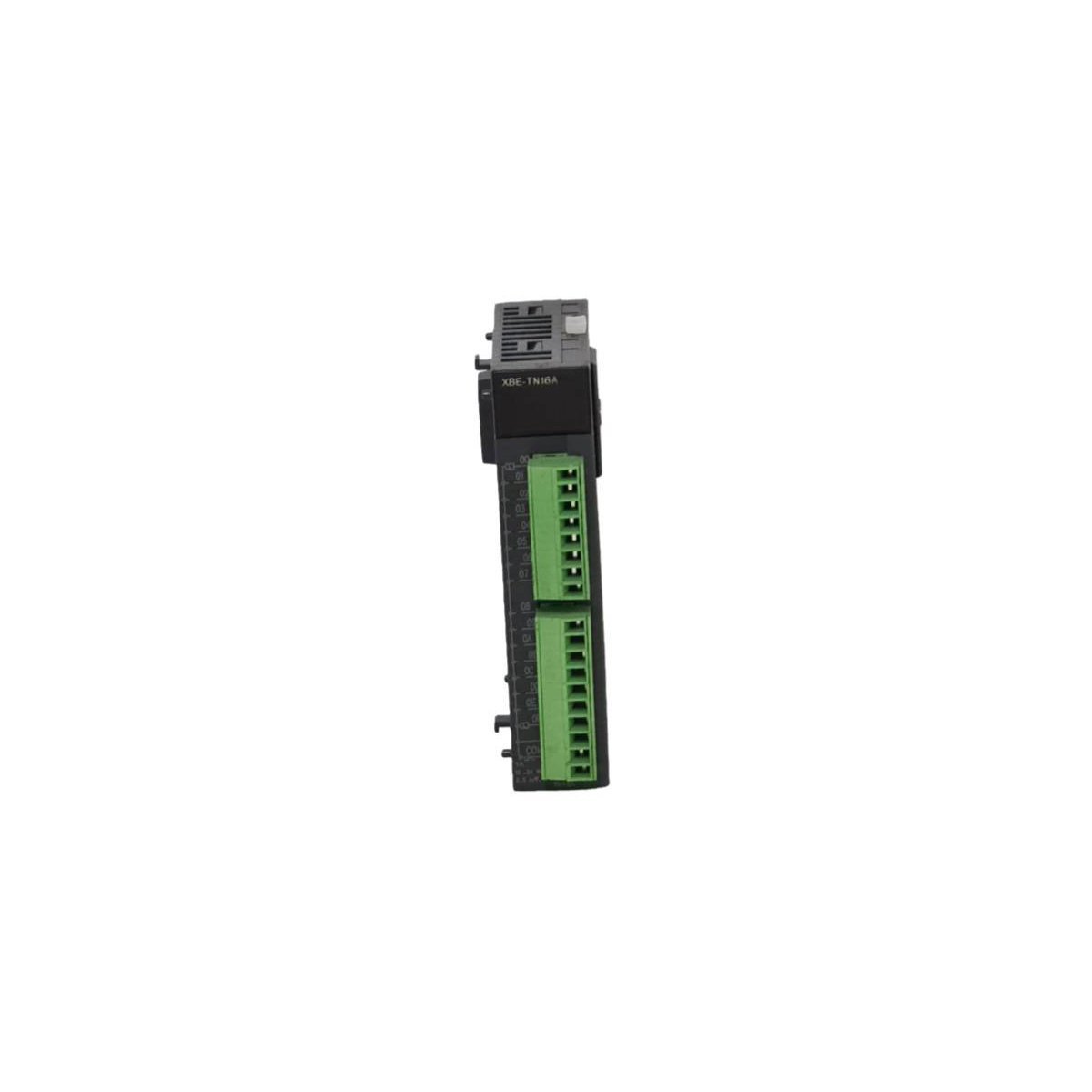

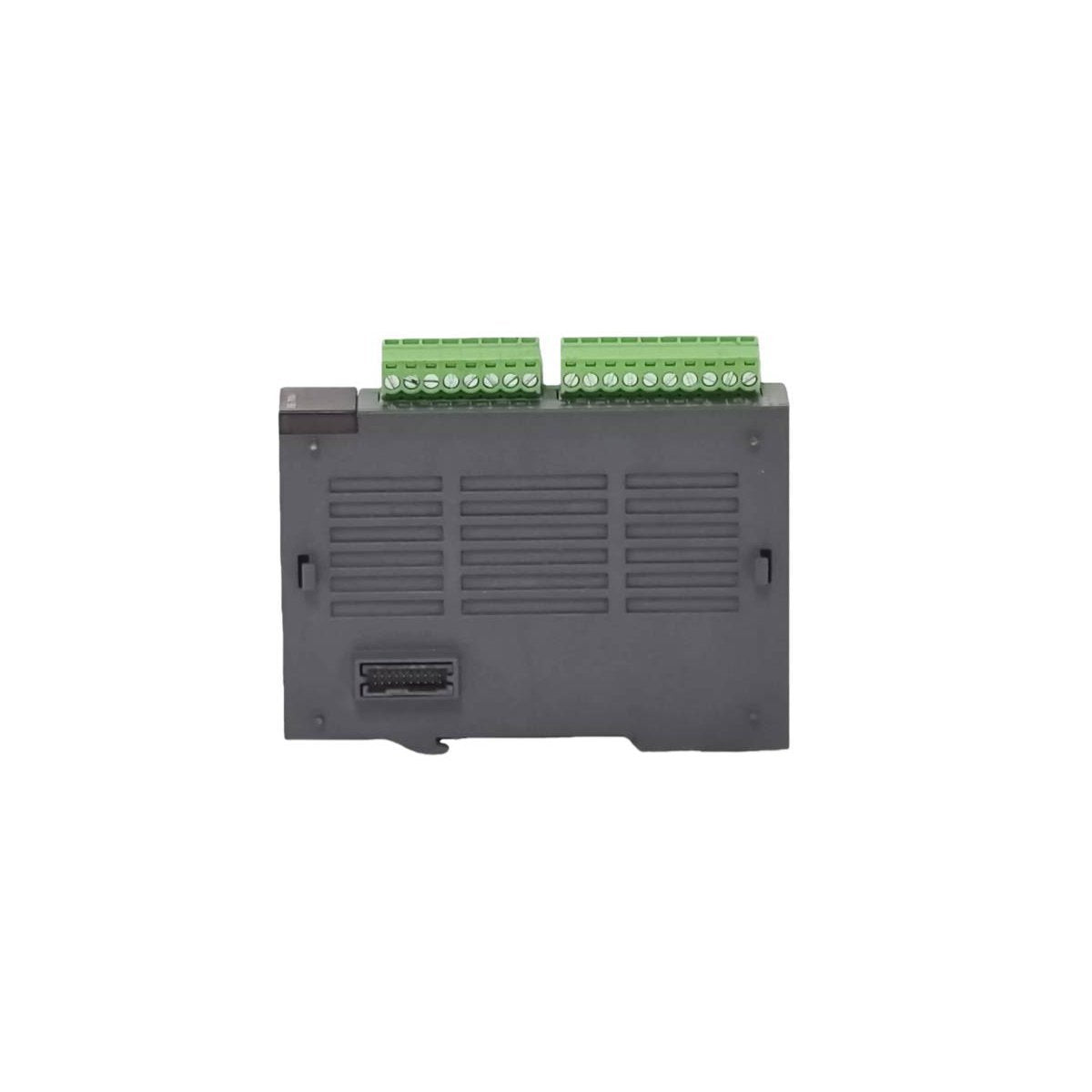

يعمل Honeywell MLE-TN16A كوحدة إخراج ترانزستور ذكية عالية الأداء مكونة من 16 نقطة ضمن عائلة Master Logic PLC. تم تصميم هذه الوحدة للتبديل عالي السرعة والاستجابة الحتمية، وهي تتفوق في التحكم في الملفات اللولبية والمرحلات والمحركات في البيئات الآلية المعقدة. ويعكس تسميتها "الذكية" تشخيصات متقدمة مدمجة وحماية ضد الدوائر القصيرة، مما يجعلها لا غنى عنها للبنى التحتية الحيوية مثل أنظمة إيقاف التشغيل في حالات الطوارئ وخطوط التعبئة والتغليف عالية السرعة.

من خلال الاستفادة من بنية الترانزستور ذات الحالة الصلبة، يلغي MLE-TN16A التآكل الميكانيكي المرتبط بوحدات المرحل التقليدية، مما يطيل بشكل كبير من العمر التشغيلي للنظام. توفر هذه الوحدة التوقيت الدقيق والموثوقية اللازمين للاندماج في بيئات Honeywell Experion PKS، مما يضمن أن التنفيذ على مستوى المجال يعكس تمامًا استراتيجيات التحكم الإشرافية. بالنسبة للمهندسين الذين يعطون الأولوية لوقت التشغيل والصيانة السريعة، يقدم MLE-TN16A الأداء القوي اللازم لإدارة الإشارات المنفصلة عالية الكثافة دون مساومة.

البنية الأساسية للأجهزة ومنطق الإخراج

يستخدم MLE-TN16A تكوين ترانزستور عالي الكثافة (مصدر/مغذي) مصمم للاتصال بأحمال المجال القياسية 24VDC. تتميز البنية الداخلية للأجهزة بقوة معالجة محلية، مما يسمح للوحدة بتنفيذ أوامر الإخراج بدقة الميكروثانية، بغض النظر عن تذبذب الاتصال الخلفي. وهذا يجعلها الخيار المفضل لمزامنة التحكم في الحركة ومهام تعديل عرض النبض عالي التردد (PWM) حيث تفشل المخرجات الرقمية التقليدية في تلبية قيود التوقيت.

تظل سلامة النظام ذات أهمية قصوى؛ تتضمن الوحدة عزلًا شاملاً لكل قناة لمنع التغيرات الكهربائية من الانتقال من جانب المجال إلى اللوحة الخلفية الحساسة لـ Master Logic. كما تتميز باكتشاف تلقائي لزيادة التيار ودرجة الحرارة. إذا تجاوزت قناة الإخراج حملها المقنن، فإن الدائرة الذكية تدخل في حالة حماية وتُبلغ فورًا عن العطل إلى وحدة المعالجة المركزية المركزية، مما يمنع تلف الأجهزة ويسهل استكشاف الأخطاء وإصلاحها بسرعة عبر مخزن التشخيص البرمجي.

المواصفات التقنية

بروتوكولات تشغيل المجال

لضمان الأداء الأمثل لوحدة MLE-TN16A، يجب على المهندسين الالتزام بمعايير صارمة للأسلاك والتأريض. نوصي باستخدام أسلاك محمية من نوع 18 AWG لجميع مخارج الترانزستور لتقليل تداخل EMI في البيئات عالية الاهتزاز. يجب تثبيت الوحدة بإحكام في القاعدة الأساسية لـ Master Logic؛ تأكد من أن كتلة الأطراف مثبتة بإحكام لمنع الاتصال المتقطع. عند تشغيل الأحمال الحثية مثل الملفات اللولبية الكبيرة، قم دائمًا بتركيب صمامات ثنائية (flyback diodes) خارجية لحماية وصلات الترانزستور من ارتفاعات الجهد الخلفي (back-EMF spikes).

من منظور البرامج، تحقق من أن عنوان الوحدة في بيئة برمجة Master Logic يتطابق مع موضع الفتحة الفعلية. ننصح بتكوين حالة "الفشل الآمن" (Fail-Safe) لكل قناة — ضمان أن المخرجات تعود إلى حالة آمنة معروفة (عادةً إيقاف التشغيل) في حالة فقدان اتصال وحدة المعالجة المركزية. افحص بانتظام لوحة حالة LED: ضوء "RUN" الثابت يؤكد عمل المنطق بشكل صحي، بينما تشير مؤشرات "ERR" الخاصة بالقناة إلى أخطاء في الأسلاك المحلية أو الحمل.

المرونة البيئية الصناعية

تزدهر وحدة MLE-TN16A في الظروف القاسية التي تميز معالجة الهيدروكربونات والتصنيع الثقيل. يتم معالجة لوحة الدوائر المطبوعة الداخلية (PCB) بطبقة عازلة عالية الجودة تلبي معايير G3 لمقاومة التآكل، وتحمي المكونات من كبريتيد الهيدروجين (H2S) ودخول الرطوبة. يضمن هذا التصلب البيئي أن خصائص تبديل الترانزستور تظل مستقرة حتى في الخزانات غير المكيفة الموجودة بالقرب من الآلات الدوارة الثقيلة أو وحدات المعالجة الكيميائية.

عند دمجها في شبكة أكبر لأجهزة مراقبة التوربينات (TSI) أو نظام التحكم الموزع (DCS)، توفر وحدة MLE-TN16A قدرات التشابك السريع المطلوبة لحماية الآلات. تعمل بسلاسة عبر نطاق واسع من درجات الحرارة، مما يضمن أن حاويات التحكم الخارجية لا تضر بسلامة حلقة الأمان. تصميمها المتين وقدراتها التشخيصية الذكية تجعلها حجر الزاوية في بنيات الأتمتة الصناعية الحديثة عالية التوافر.

الاستيفاء والخدمات اللوجستية الآمنة

التسليم السريع: نقوم بشحن الطلبات خلال 3-5 أيام عند انتهاء الدفع أو 2-7 أيام للمتطلبات القائمة على المشاريع الكبيرة.

شركات النقل العالمية: يضمن الشحن الموثوق به عبر DHL و FEDEX و UPS وصول وحدة MLE-TN16A إلى موقعك مع تتبع وتأمين كاملين.

تغليف احترافي: يتم إغلاق كل وحدة بالمكنسة الكهربائية في أكياس عازلة للرطوبة ومحمية بتغليف صناعي مضاد للكهرباء الساكنة لتحمل الشحن الجوي الدولي.

ضمان الحالة: نحن نوفر فقط وحدات جديدة تمامًا ومختومة من المصنع في عبواتها الأصلية، مما يضمن حصول عملائنا على أجهزة Honeywell الأصلية لعملياتهم الحيوية.

الأسئلة الشائعة حول الصيانة الفنية

س1: هل يمكن لوحدة MLE-TN16A تشغيل أحمال التيار المتردد مباشرة؟

ج1: لا. MLE-TN16A هي وحدة إخراج ترانزستور تيار مستمر مصممة لتطبيقات 24VDC. لأحمال التيار المتردد، يجب استخدام مرحل وسيط أو وحدة إخراج تيار متردد مخصصة لمنع التلف الفوري للترانزستورات.

س2: ما هي السعة القصوى للتيار لكل قناة؟

ج2: عادةً، تدعم كل قناة ما يصل إلى 0.5 أمبير. ومع ذلك، ارجع دائمًا إلى حد التيار الإجمالي للوحدة لضمان عدم تجاوز الحد الحراري للرف أثناء التنشيط المتزامن للقنوات.

س3: كيف تقوم ميزة التشخيص "الذكي" بالإبلاغ عن قصر الدائرة؟

ج3: عندما يتم اكتشاف قصر في الدائرة على قناة معينة، تقوم الوحدة بإيقاف تشغيل هذا الإخراج وتضيء مؤشر LED للخطأ المقابل. يتم أيضًا نقل هذه الحالة إلى سجل التشخيص الداخلي لوحدة التحكم المنطقية القابلة للبرمجة (PLC) لتنبيه واجهة الإنسان والآلة (HMI).

س4: هل هذه الوحدة قابلة للتبديل الساخن في رف Master Logic؟

ج4: على الرغم من أن الأجهزة تدعم الإدخال/الإزالة، فإننا نوصي بشدة بإيقاف تشغيل بنك الإدخال/الإخراج أو وضع العملية في حالة آمنة لمنع حركة المحرك غير المتوقعة أثناء التبديل.
