نظرة عامة على المنتج

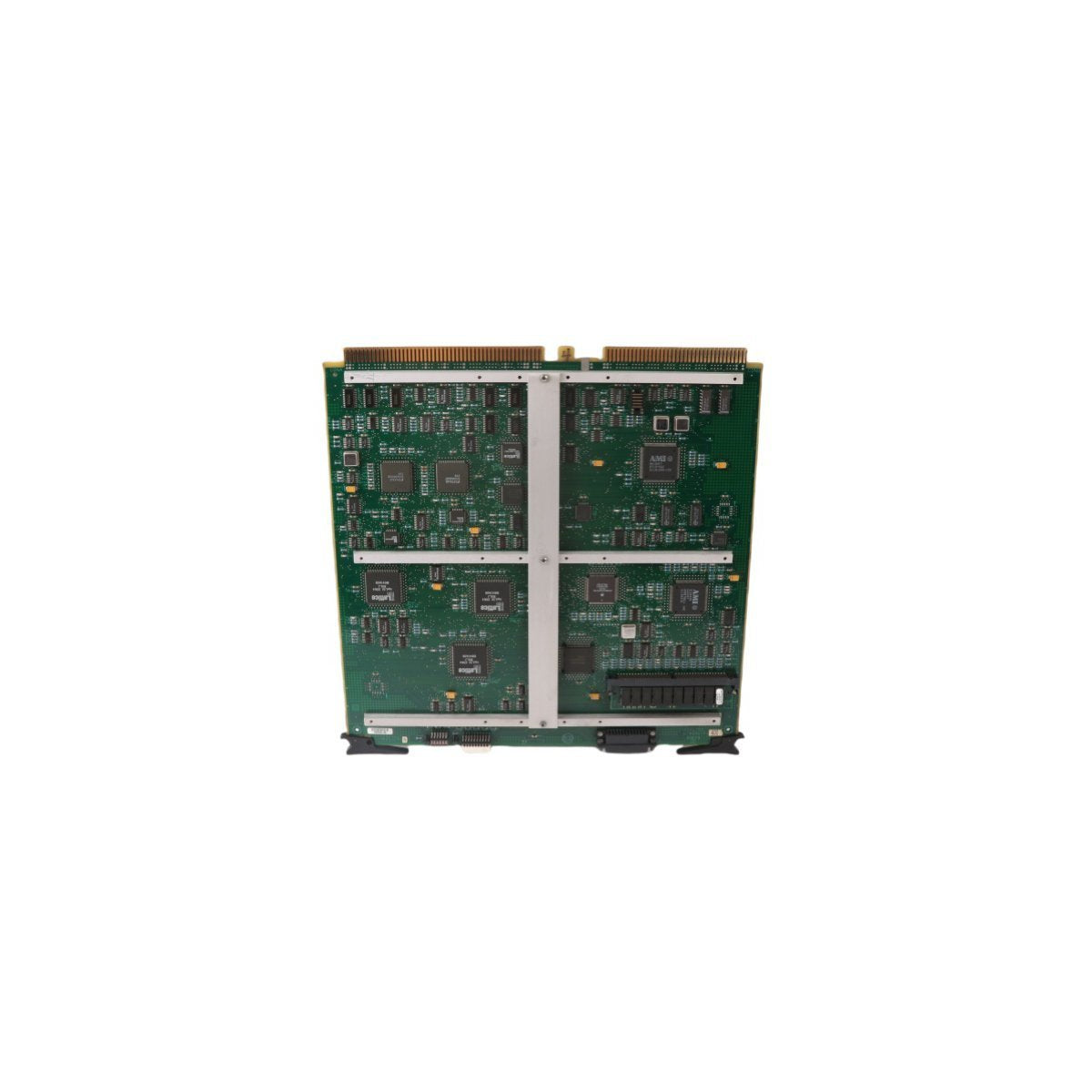

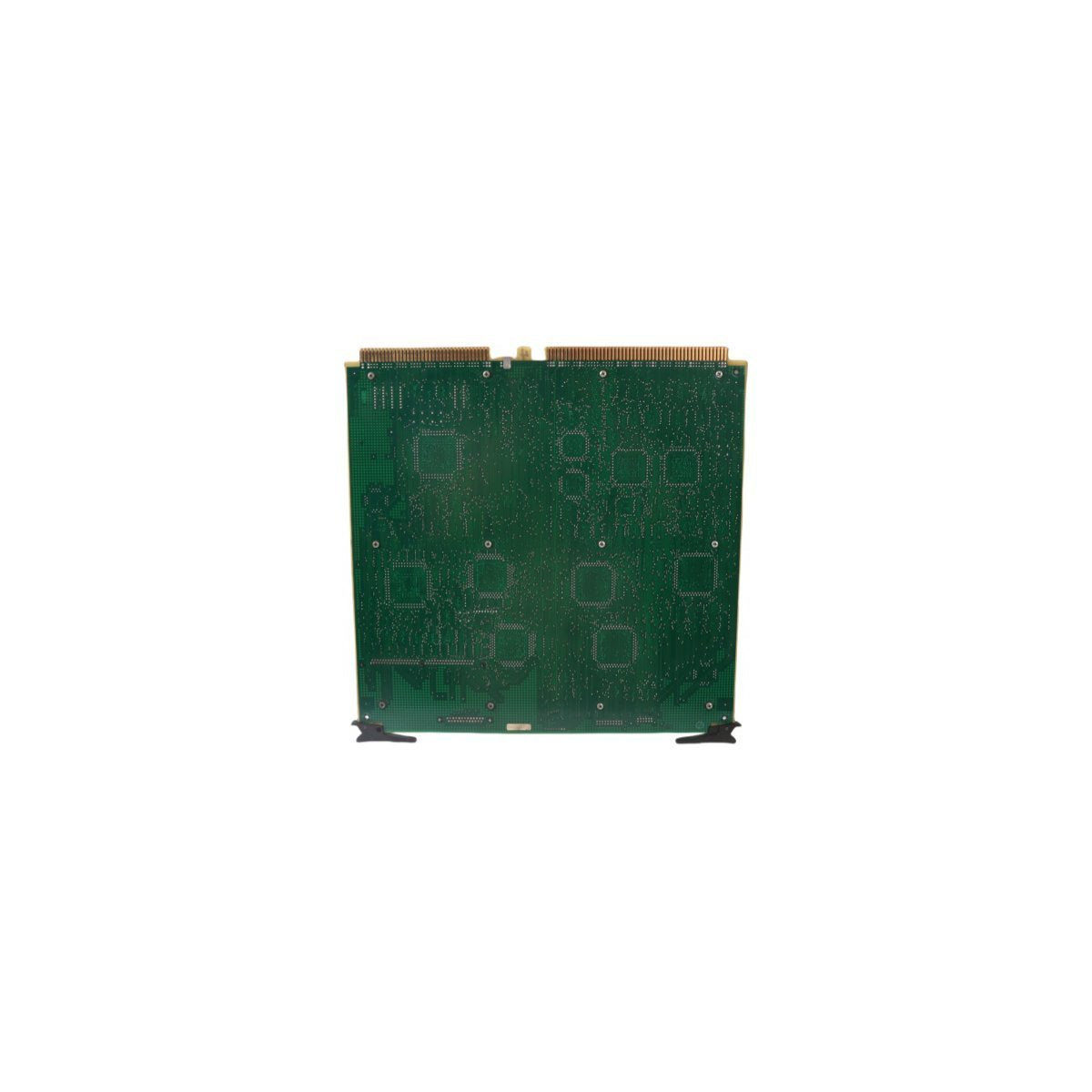

تعمل بطاقة Honeywell K2LCN-4 51402615-400 PCB كبطاقة تجميع معالجة شبكة تحكم محلية (LCN) عالية السعة مصممة لأنظمة TDC 3000 القديمة ومنصات تكامل Experion PKS الحديثة. تقوم لوحة الدوائر الثقيلة هذه بتنسيق توجيه البيانات المعقد واستطلاع الأقران بين العقد عبر شبكة التحكم، مع الحفاظ على حلقات اتصال حتمية. إنها تلعب دورًا لا غنى عنه في البنية التحتية للإنتاج عالية التوافر وعالية المخاطر - مثل مصانع المعالجة الكيميائية المستمرة، ووحدات تكسير الإيثيلين، ومحطات الطاقة على نطاق المرافق. من خلال التعامل مع تنفيذ حلقة تمرير الرمز المميز بسرعة الأجهزة، يزيل التجميع تمامًا تصادمات الشبكة وتذبذب الرسائل. يضمن هذا الخط القوي وصول متغيرات العمليات الهامة وأوامر التعشيق في حالات الطوارئ إلى المعالجات المضيفة على الفور، مما يؤدي إلى استقرار إجراءات التحكم متعدد الحلقات وحماية البنية التحتية الرأسمالية الأولية من الانقطاعات التشغيلية غير المجدولة.

هندسة بنية المعالج والذاكرة

تتميز لوحة معالج الشبكة المتقدمة هذه بمحرك اتصال مدمج عالي السرعة مقترن بوحدات ذاكرة الوصول العشوائي الثابتة المحسّنة للتعامل مع إطارات البيانات الكثيفة دون تدهور في التخزين المؤقت. تدمج الأجهزة أربعة منافذ إرسال LCN متخصصة تحافظ على توازن مثالي للمقاومة عبر خطوط الشبكة المحورية الزائدة. يقلل تصميم المكونات الدقيقة المحدث من الإنتاج الحراري مع مضاعفة إنتاجية معالجة الحزم مقارنة بأجيال K1LCN السابقة. تعمل منطق رمز تصحيح الأخطاء المدمج (ECC) بشكل مستمر داخل سجلات البيانات، وتحديد وتصحيح أخطاء الذاكرة أحادية البت في الوقت الفعلي قبل أن تغير معلمات نظام التحكم أو تسبب رفض تهيئة العقدة.

ملفات تعريف الأجهزة والحدود البيئية

تعليمات إدخال الحقل وإعداد العقدة

يجب على فنيي الأتمتة إدخال بطاقة PCB الحساسة هذه بدقة داخل فتحة هيكل متوقفة عن التشغيل مع أشرطة معصم ESD مناسبة متصلة بالهيكل المعدني للخزانة. قبل إدخال البطاقة في مكانها على طول قضبان التوجيه، قارن مصفوفات مفاتيح DIP الخاصة بالعنوان الفعلي الموجودة على الحافة السفلية بمخطط تكوين الشبكة الخاص بموقعك لضمان الفهرسة الصحيحة للعقدة. لا تدفع البطاقة بالقوة في موصلات اللوحة الخلفية؛ بدلاً من ذلك، طبق ضغطًا متساويًا ومستمرًا على مقابض الإخراج حتى تثبت بإحكام في دعامات الإطار. افحص قطرات الإرسال والاستقبال المحورية المادية للتحقق من إنهاء 75 أوم الصحيح قبل إعادة الطاقة إلى مجموعة ملف البطاقات.

واجهة النظام ونقاط قوة الحماية

تُظهر بطاقة 51402615-400 مرونة عالية عند وضعها داخل خزائن التجميع المعرضة لمصائد الحرارة المحيطة واهتزازات غرفة الضاغط منخفضة التردد. يحمي طلاء السطح المتخصص الرطوبة الجوية والغازات المسببة للتآكل مثل كبريتيد الهيدروجين، مما يوقف نمو شعيرات النحاس وفشل المسارات. توفر اللوحة مسارات بيانات خالية من العيوب بين عقد TDC 3000 الناضجة وبنية نظام Experion PKS، وتغذي بيانات العملية في الوقت الفعلي في أجهزة إشراف التوربينات عالية السرعة وأنظمة إيقاف الطوارئ. يعترض هذا العزل الصارم للاتصالات العابرين عالي الجهد من أجزاء الحقل، مما يحافظ على عمر معالجات غرفة التحكم الأساسية.

معلومات الطلب

تحتوي حزمة الشراء المكتملة على العناصر التالية:

(1) بطاقة Honeywell K2LCN-4 51402615-400 PCB الأصلية

(2) مجموعة من وصلات وصلات تكوين العنوان المثبتة مسبقًا

(3) درع حماية ممتاز ضد التفريغ الكهروستاتيكي (ESD)

(4) ختم التحقق من اختبار المصنع وإصدار الجودة

قواعد النقل والخدمات اللوجستية

يتم إرسال شحنتك في غضون 2-7 أيام عند الانتهاء من الدفع. تخضع كل لوحة شبكة حساسة للختم داخل عبوات صناعية خاصة مضادة للكهرباء الساكنة ومكتملة بطبقات سميكة من حشوة امتصاص الصدمات لمنع التلف المادي أثناء الشحن الجوي على ارتفاعات عالية. ننسق الشحن حصريًا مع شركات النقل الدولية المرموقة - بما في ذلك DHL و FEDEX و UPS - مما يضمن وصول مكوناتك التقنية بأمان وسرعة مباشرة إلى منشأتك أو موقع مشروع الترقية الخاص بك.

دعم الأجهزة الشبكية في الميدان

س1: ما هي نقاط إنذار النظام المحددة التي تشير إلى تعارض في العنونة على بطاقة LCN هذه؟

ج1: إذا كانت مفاتيح DIP المادية تتطابق مع عقدة شبكة نشطة بالفعل، يظل ضوء حالة الوحدة باللون الكهرماني، ويشير عرض لوحة التحكم إلى خطأ "عنوان عقدة مكرر"، مما يمنع البطاقة من الانضمام إلى حلقة الرموز النشطة.

س2: هل تتطلب لوحة K2LCN-4 هذه تحديثًا يدويًا للبرامج الثابتة عند استبدال إصدار أقدم؟

ج2: لا، تقوم اللوحة بتحميل الشفرة الدقيقة التشغيلية الخاصة بها مباشرة من برنامج عقدة النظام أثناء تسلسل بدء التشغيل، بشرط أن يتعرف إصدار برنامج النظام لديك على ملف تعريف الأجهزة 51402615-400.

س3: كيف تعكس مؤشرات LED الأمامية اتصال الشبكة الناجح؟

ج3: عند اجتياز اختبار التشخيص الذاتي الأولي للأجهزة، يتغير مؤشر الحالة الأخضر العلوي من تسلسل وامض إلى حالة ثابتة، مما يدل على أن البطاقة تقوم بإرسال واستقبال حزم التحكم بنشاط.
