نظرة عامة على المنتج

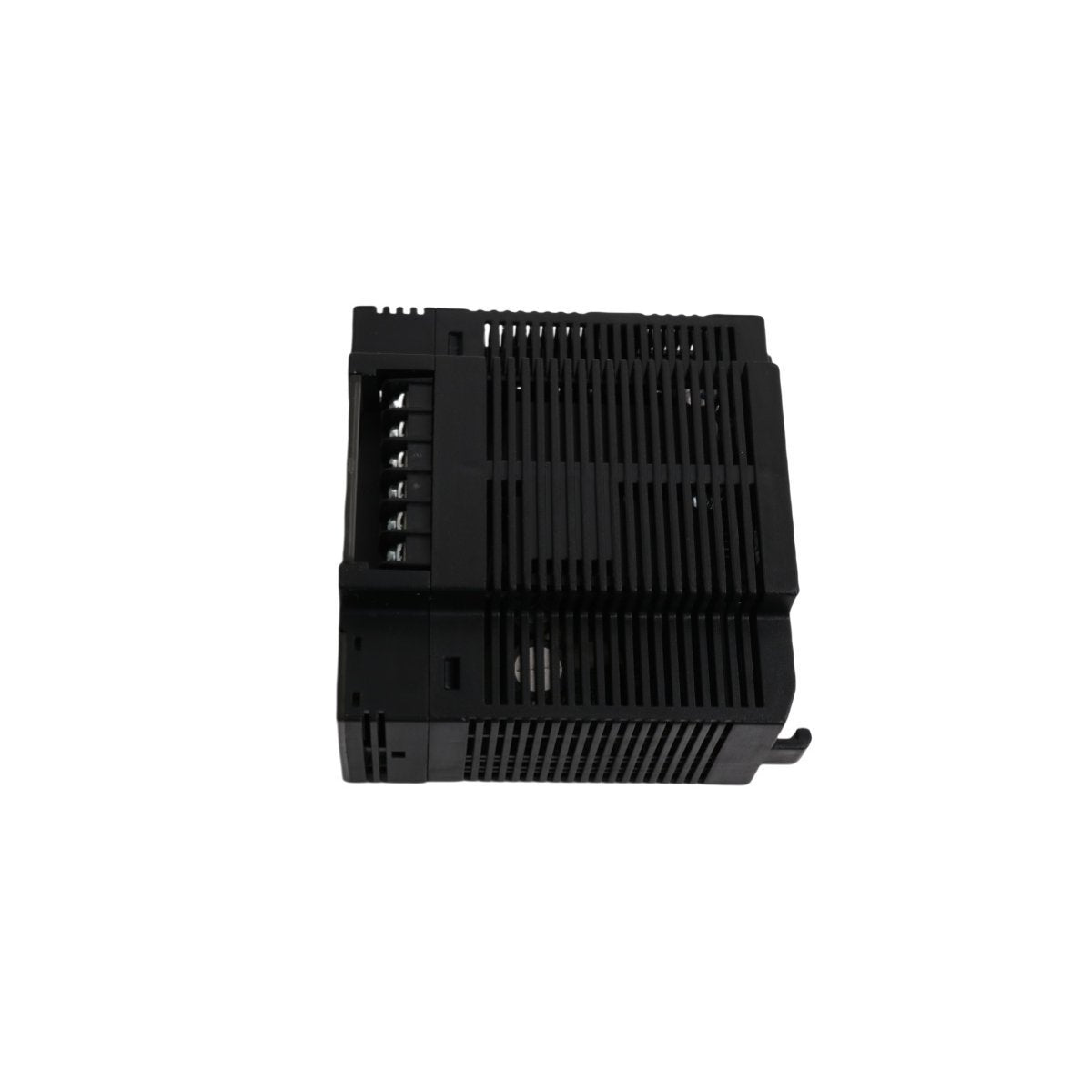

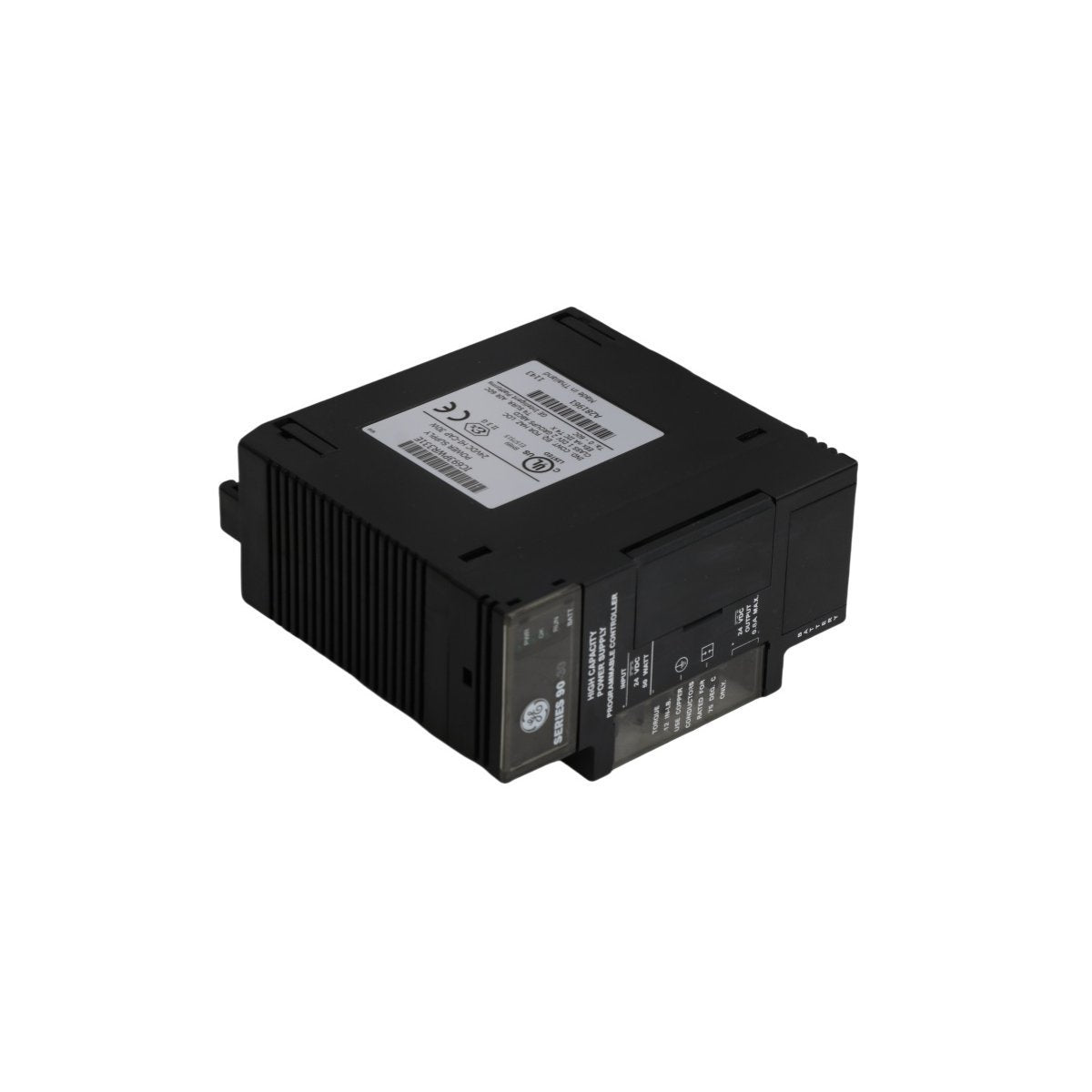

وحدة GE IC693PWR331E هي وحدة إمداد طاقة عالية السعة بقوة 30 واط، مصممة خصيصًا لسلسلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من الفئة 90-30. تعمل هذه الوحدة على مصدر تيار مباشر بجهد اسمي 24 فولت، وتشكل أساس الطاقة للوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC)، حيث تحول التيار الكهربائي المدخل إلى جهود منظمة لازمة للمعالجة المنطقية الداخلية وتشغيل الأجهزة الطرفية. يضمن وصفها بـ "عالية السعة" أنها تستطيع التعامل مع تكوينات الإدخال/الإخراج الكثيفة التي تتجاوز حدود وحدات الطاقة القياسية.

صُممت هذه الوحدة لتوضع في الفتحة اليسرى لأي لوحة أساسية من سلسلة 90-30. تم تحسين بنيتها الكهربائية المتينة لبيئات التيار المستمر الصناعية، وتتميز بنطاق تشغيل واسع وعتبة بدء تشغيل تبلغ 18 فولت تيار مستمر لضمان أداء مستقر أثناء التطبيقات التي تعمل بالبطارية الاحتياطية أو الطاقة الشمسية.

الخصائص الفنية

• نطاق جهد الإدخال: 18 فولت تيار مستمر إلى 30 فولت تيار مستمر (24 فولت تيار مستمر اسمي)

• إجمالي طاقة الإخراج: 30 واط كحد أقصى للحمل المجمع

• خرج منطقي أساسي: +5 فولت تيار مستمر حتى 6 أمبير (يمكن توجيه إجمالي سعة 30 واط إلى هنا)

• خرج طاقة المرحل: +24 فولت تيار مستمر مخصص لوحدات دوائر المرحلات

• طاقة مجال معزولة: خرج معزول +24 فولت تيار مستمر لوحدات الإدخال وأجهزة الاستشعار

• مؤشرات التشخيص: مصابيح LED أمامية لـ PWR (الطاقة)، OK (الحالة الداخلية)، و RUN (حالة وحدة المعالجة المركزية)

• موضع النظام: فتحة مخصصة في أقصى اليسار في اللوحة الأساسية من الفئة 90-30

• الحماية: حماية مدمجة ضد الدائرة القصيرة والجهد الزائد لسلامة اللوحة الخلفية

• الواجهة المادية: شريط طرفي صناعي مع غطاء مفصلي واقي

• الأبعاد: 3.6 × 13.4 × 13.7 سم

• الوزن: 0.25 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

الموثوقية التشغيلية والحساب

تتميز وحدة IC693PWR331E بتوزيع حملها المرن. بينما توفر ثلاث مسارات جهد مميزة، تسمح الوحدة باستهلاك السعة الكلية البالغة 30 واط بالكامل بواسطة مسار منطق +5 فولت تيار مستمر إذا تطلب الأمر وحدات معالجة مركزية ووحدات اتصالات عالية الكثافة. هذه المرونة تجعلها حلاً متعدد الاستخدامات للأنظمة التي تستخدم العديد من الوحدات المعقدة التي تتطلب تيارات منطقية أعلى.

بالنسبة للأنظمة عالية التوافر، تتضمن الوحدة مخرجًا معزولًا بقوة +24 فولت تيار مستمر يمنع الضوضاء الكهربائية من أجهزة استشعار الحقل من الانتشار مرة أخرى إلى منطق PLC الحساس. عند تصميم ميزانية الطاقة، من الأهمية بمكان مراعاة إجمالي سحب التيار لجميع الوحدات المثبتة. نوصي بحساب مجموع قيم التيار القصوى لكل مسار والحفاظ على هامش أمان بنسبة 15% لاستيعاب تيارات بدء التشغيل وتغيرات درجة الحرارة في الغلاف.
