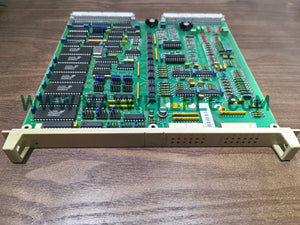

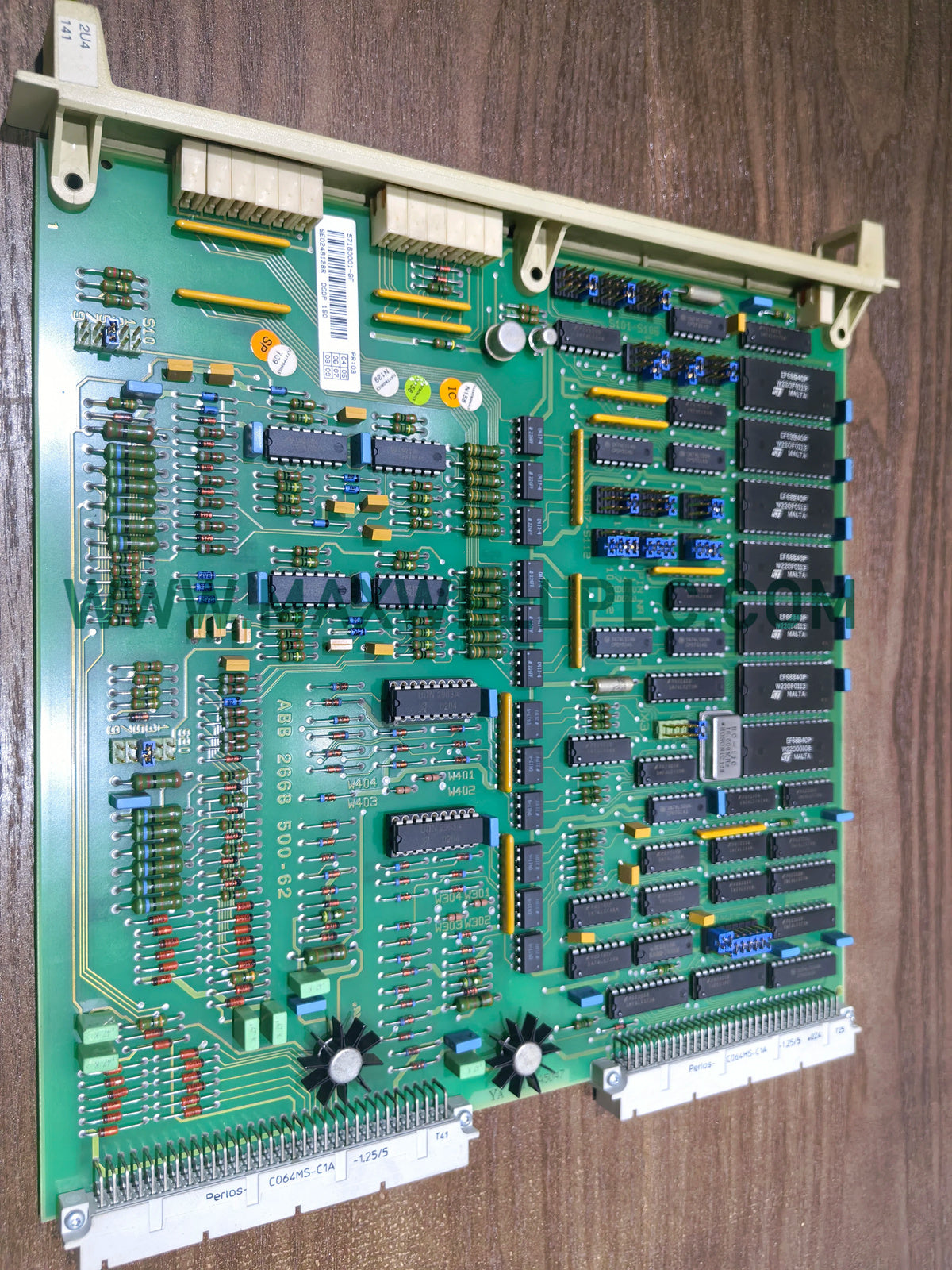

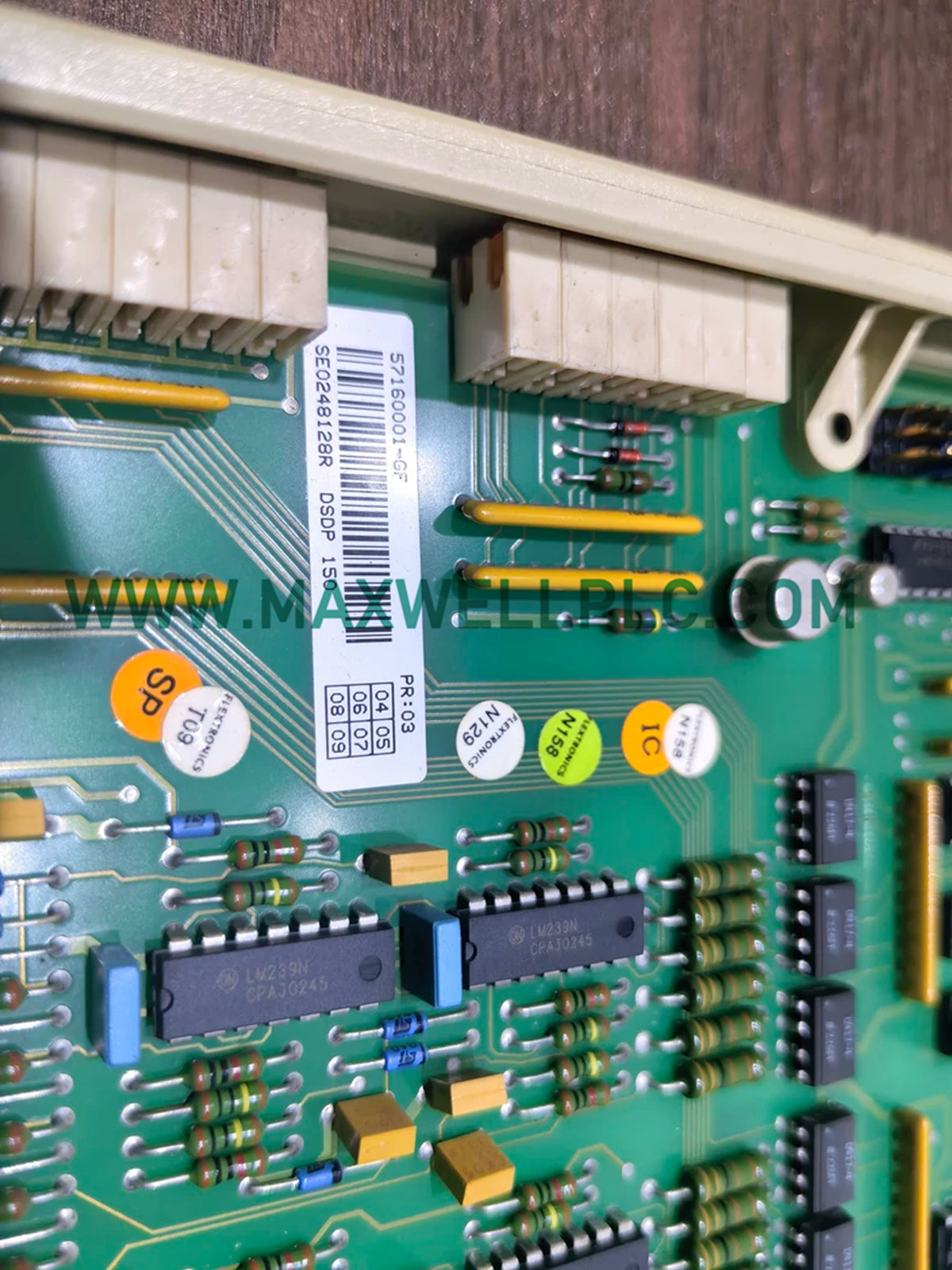

لوحة عداد النبضات DSDP160 ABB S100 I/O Series 57160001-KG
-
الأبعاد: 2 × 25 × 24.5 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تعمل لوحة عداد النبضات ABB DSDP160 57160001-KG، والمُفهرسة أيضًا باسم DSDP160، كمكون أجهزة مخصص للحصول على النبضات عالية السرعة وعدّها ضمن أنظمة التحكم ABB 800xA Advant.
تحديد الطراز
وحدة DSDP160 هي لوحة معالجة نبضات من سلسلة S100 I/O مصممة لتطبيقات قياس النبضات الرقمية. تقبل الوحدة إشارات حقل 24 فولت تيار مستمر وتعالج نبضات الإدخال بتردد أقصى يبلغ 10 كيلوهرتز.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | DSDP160 57160001-KG |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.38 كجم |
| أبعاد الشحن | 2 × 25 × 24.5 سم |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | حوالي 10-15 واط |
| منصة النظام | نظام التحكم ABB 800xA Advant |
| نوع المنتج | لوحة عداد النبضات |
| الطراز البديل | 57160001-KG |
| جهد الإدخال الاسمي | 24 فولت تيار مستمر |
| نطاق جهد الإدخال | 20 فولت إلى 30 فولت تيار مستمر |
| استهلاك التيار | 0.5 أمبير نموذجي عند 24 فولت تيار مستمر |
| التردد الأقصى للنبضات | 10 كيلوهرتز |
| الحد الأدنى لعرض النبضة | 50 ميكروثانية |
تكامل التحكم الصناعي من ABB
تم تكوين DSDP160 لبنية الإدخال/الإخراج S100 من ABB ويوفر وظائف اكتساب النبضات من خلال معالجة إشارة الحقل المباشرة. تقوم الوحدة بإرسال معلومات النبضات المعالجة إلى طبقة التحكم من خلال واجهة الإدخال/الإخراج S100.
تستخدم وحدات التحكم الصناعي من ABB ضمن بنية S100 مسارات اتصال إدخال/إخراج محددة للتعامل مع إشارات العملية. تدعم DSDP160 توسيع كثافة الإدخال/الإخراج من خلال تكوينات الوحدات الموزعة مع الحفاظ على خصائص توقيت الإشارة المحددة.
معلومات الطلب
- 1 × لوحة عداد النبضات ABB DSDP160 57160001-KG
- 1 × ملصق تعريف الوحدة الأصلي
- تُطلب ملحقات التركيب ونظام S100 I/O المتوافقة بشكل منفصل
إرشادات التركيب في الموقع
التوصيل الكهربائي
- تحقق من جهد التغذية 24 فولت تيار مستمر قبل توصيل أسلاك الحقل.
- استخدم كابلات الإشارة المحمية لإدخالات النبضات المثبتة في بيئات صاخبة كهربائيًا.
- افصل أسلاك إشارة النبضات عن كابلات المحرك والكهرباء عالية التيار.
التعامل مع الوحدة
- افصل طاقة الحقل قبل تركيب الوحدة أو إزالتها.
- تأكد من محاذاة الموصل قبل الإدخال في رف الإدخال/الإخراج.
- تحقق من استمرارية التأريض بين لوحة التحكم وأجهزة الحقل.
الأسئلة المتداولة
-
ما هو جهد الإدخال الذي تدعمه DSDP160؟
تعمل الوحدة بجهد إمداد اسمي 24 فولت تيار مستمر وتقبل نطاق جهد إدخال من 20 فولت إلى 30 فولت تيار مستمر.
-
ما هو أقصى تردد للنبضات تدعمه هذه اللوحة؟
تدعم DSDP160 معالجة إدخال النبضات حتى 10 كيلوهرتز لتطبيقات العد عالية السرعة.
-
ما هو الحد الأدنى لعرض النبضة القابل للكشف؟
يمكن للوحدة معالجة إشارات النبضات بحد أدنى لعرض النبضة يبلغ 50 ميكروثانية.
-
هل DSDP160 متوافقة مع أنظمة ABB 800xA؟
تم تصميم DSDP160 لأنظمة التحكم ABB 800xA Advant باستخدام منصة S100 I/O.
-
ما نوع الإشارات التي تعالجها هذه الوحدة؟
تعالج اللوحة إشارات إدخال النبضات الرقمية من أجهزة الحقل التي تتطلب وظائف عد النبضات.
-
هل تتطلب الوحدة مصدر طاقة منفصلاً؟
تتطلب الوحدة توصيل إمداد 24 فولت تيار مستمر ضمن نطاق جهد الإدخال المحدد.
-
ما هي احتياطات التركيب المطلوبة لأسلاك النبضات؟
يجب فصل كابلات الإشارة عن الموصلات عالية الجهد وتأمينها بشكل صحيح حيث يوجد تداخل كهرومغناطيسي.
-
هل يمكن تركيب DSDP160 في أي بنية إدخال/إخراج؟
الوحدة مخصصة لتكوينات ABB S100 I/O ويجب تركيبها وفقًا لتصميم أجهزة النظام.
