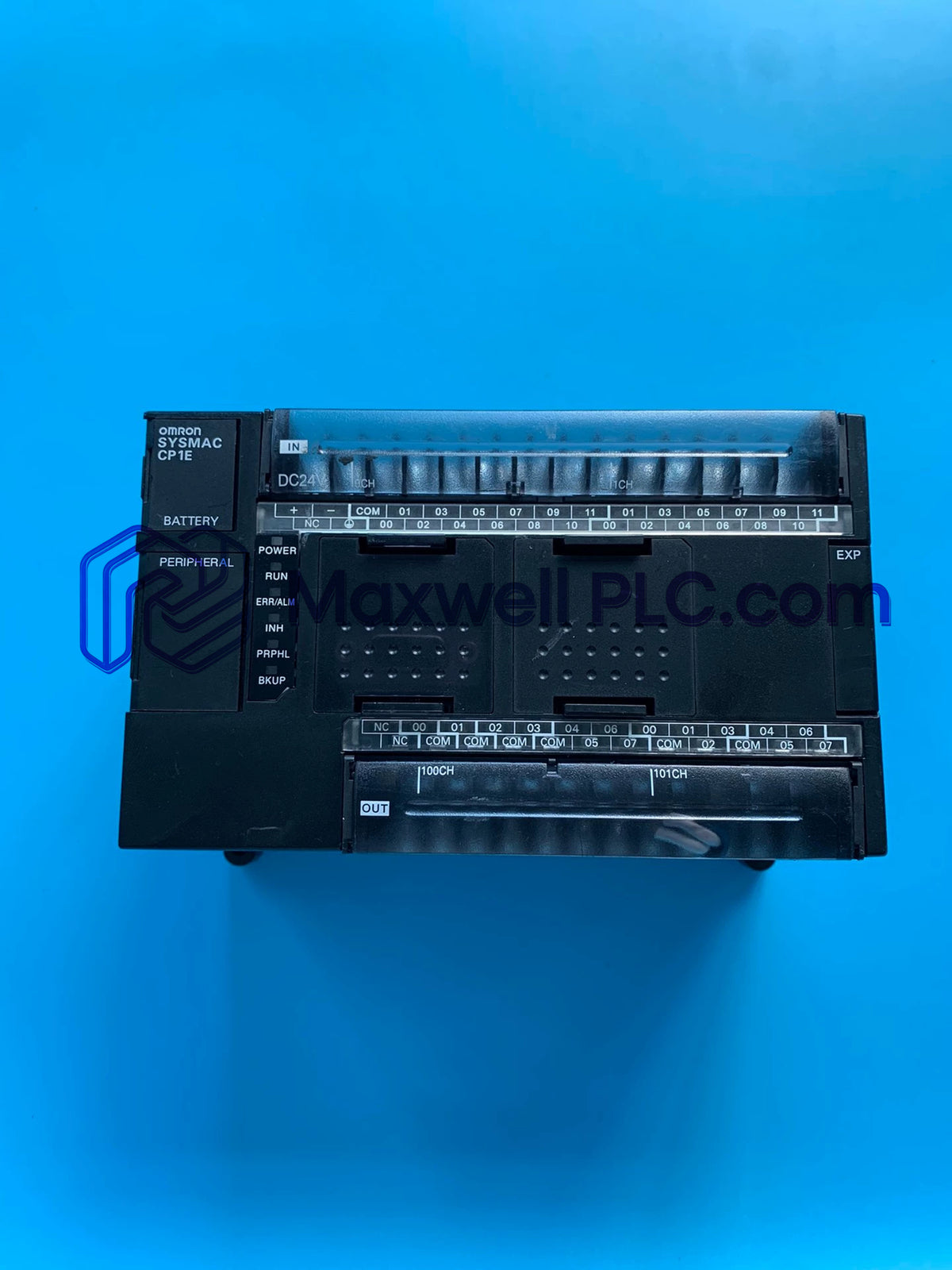

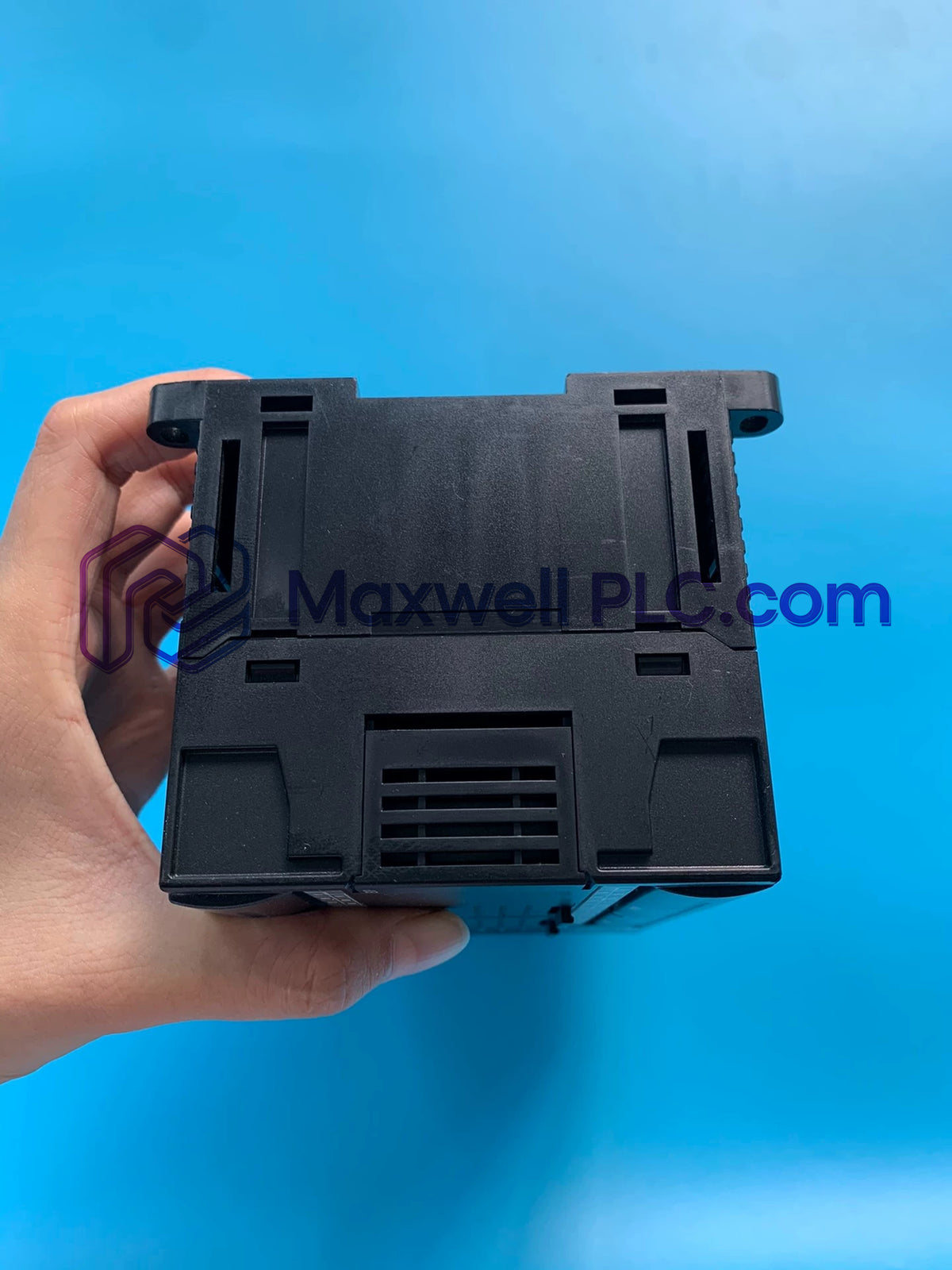

يعمل Omron CP1E-N40DR-D، والمصنف أيضًا كوحدة معالجة مركزية CP1E-N40، كمكون مادي مخصص للمسح المنطقي عالي السرعة وتبديل الاتصال المنفصل داخل شبكات وحدة التحكم CP1E.

هيكل رمز رقم القطعة

يحدد رمز الطراز CP1E-N40DR-D ميزات مادية وكهربائية مدمجة محددة على لوحة الوحدة الأساسية:

• CP1E: يشير إلى السلسلة المعمارية لوحدة التحكم المدمجة الأولية.
• N: يحدد تكوين وحدة المعالجة المركزية من نوع التطبيق مع خيارات اتصال تسلسلي موسعة.
• 40: يحدد سعة إجمالية تبلغ 40 قناة دخل/خرج رقمية مدمجة (24 مدخلًا و 16 مخرجًا).
• D: يمثل دوائر إدخال جهد 24 فولت تيار مستمر.
• R: يشير إلى دوائر تلامس خرج المرحل الكهروميكانيكي.
• -D: يشير إلى تكوين إمداد الطاقة الأساسي للتشغيل بالتيار المستمر (24 فولت تيار مستمر).

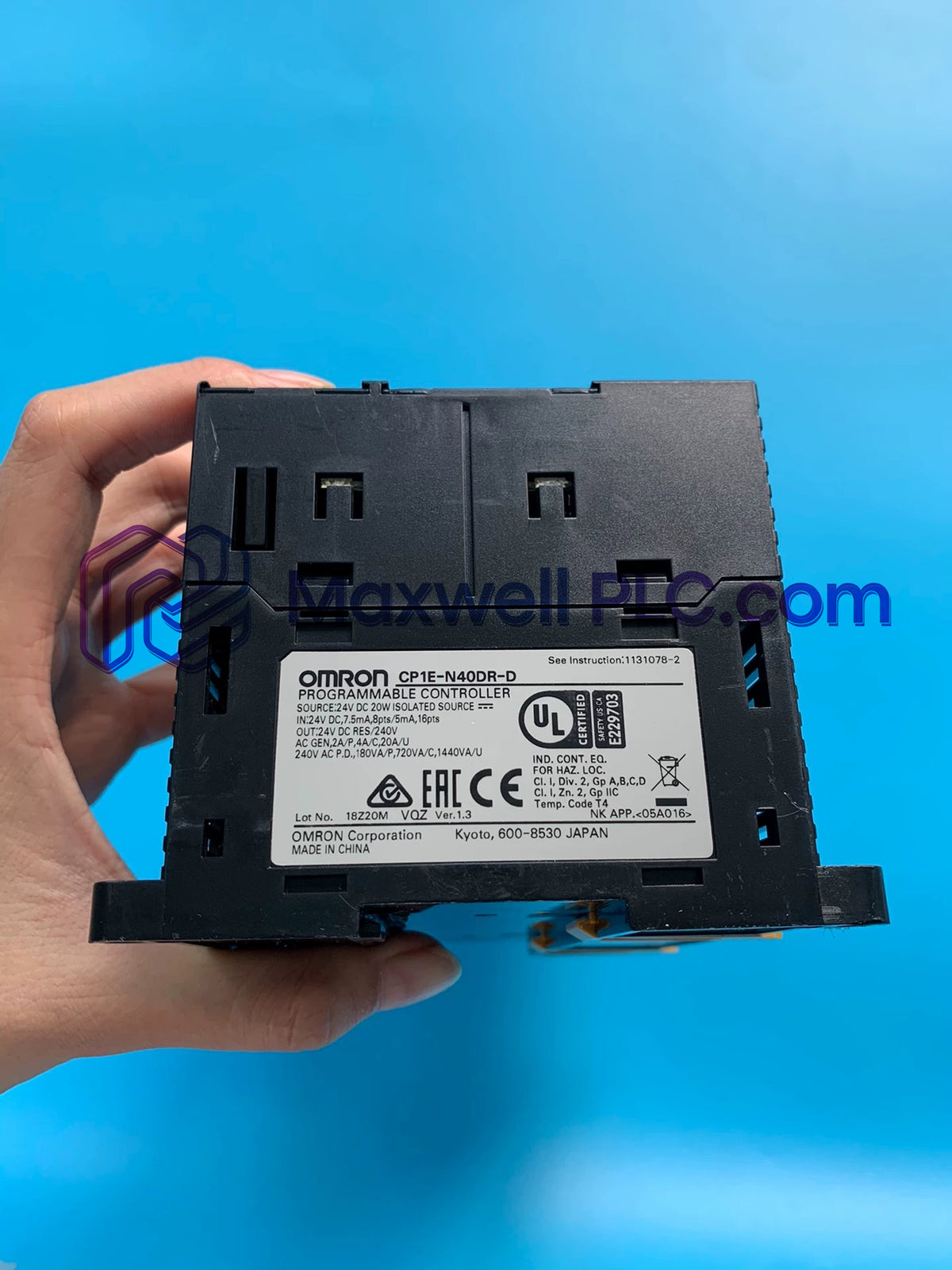

المواصفات الفيزيائية والتشغيلية للنظام

بنية الناقل التسلسلي وتنفيذ البرامج الثابتة

تستخدم وحدة المعالجة المركزية CP1E-N40DR-D إجراءات تنفيذ محددة لتحسين سرعة اتصال ناقل اللوحة الخلفية عبر وحدات التوسع المرفقة. يضمن تنفيذ EEPROM غير المتطاير المدمج توافقًا كاملاً مع ذاكرة الفلاش للبرامج الثابتة، مما يؤمن كتل رمز المستخدم وجداول تخصيص الذاكرة ومعلمات النظام أثناء أحداث إيقاف التشغيل. يحافظ معالج المنطق المدمج على سرعات مسح الإدخال/الإخراج عالية الكثافة مع إدارة حركة مرور البروتوكول التسلسلي في وقت واحد عبر منفذ USB الطرفي وواجهات RS-232C.

معدات التسليم القياسية

• 1 × وحدة تحكم Omron CP1E-N40DR-D قابلة للبرمجة
• 1 × غطاء حماية كتلة طرفية
• 1 × ورقة ملخص أسلاك التركيب

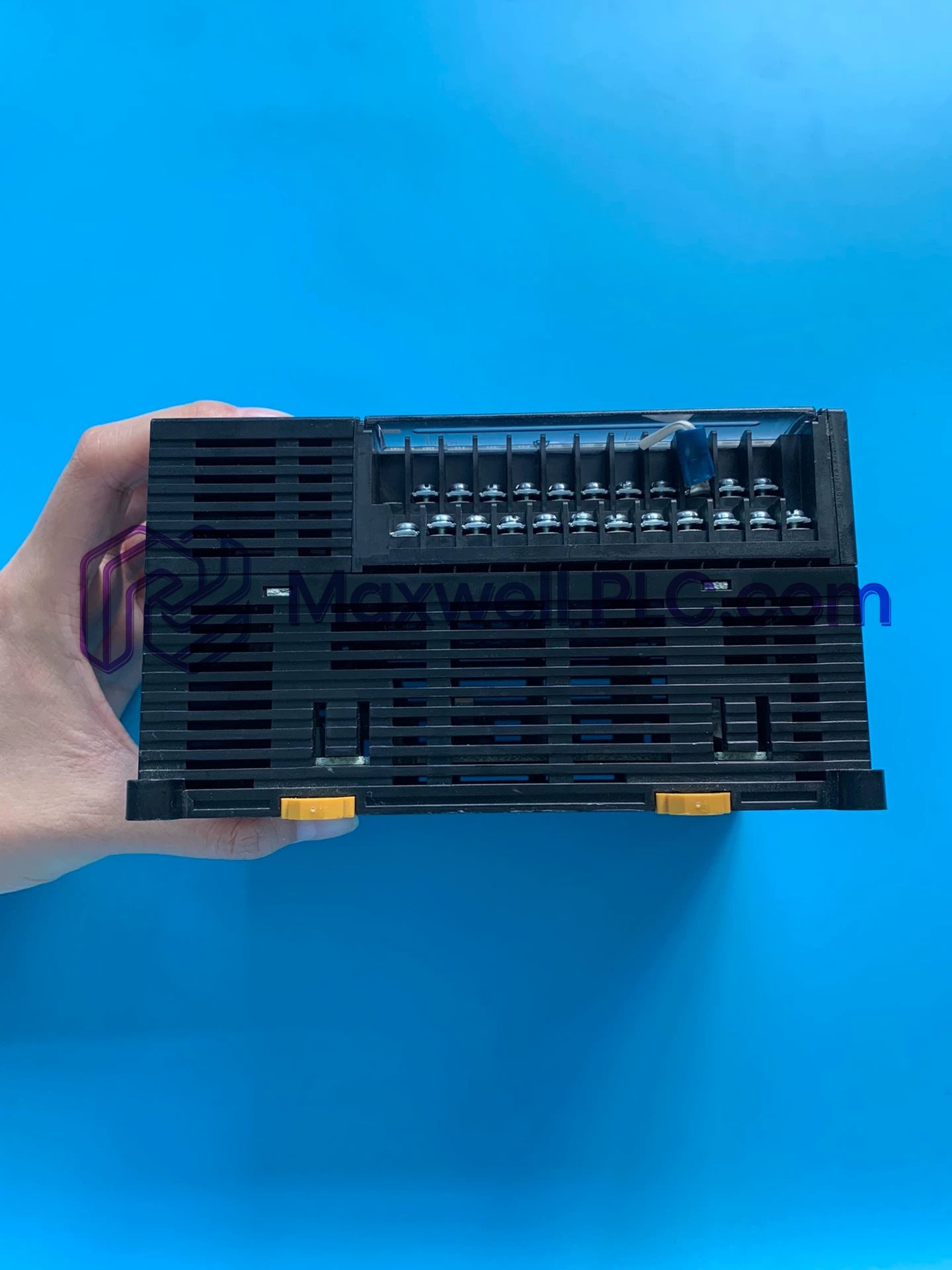

توجيهات التجميع الميكانيكي والأسلاك

• قم بتثبيت هيكل وحدة المعالجة المركزية على قضيب DIN قياسي مقاس 35 مم أو قم بتثبيته على السطح داخل غلاف لوحة باستخدام براغي التثبيت M4.
• حافظ على مسافة خلوص لا تقل عن 50 مم حول شبكات التهوية العلوية والسفلية لتبديد الحرارة الطبيعي.

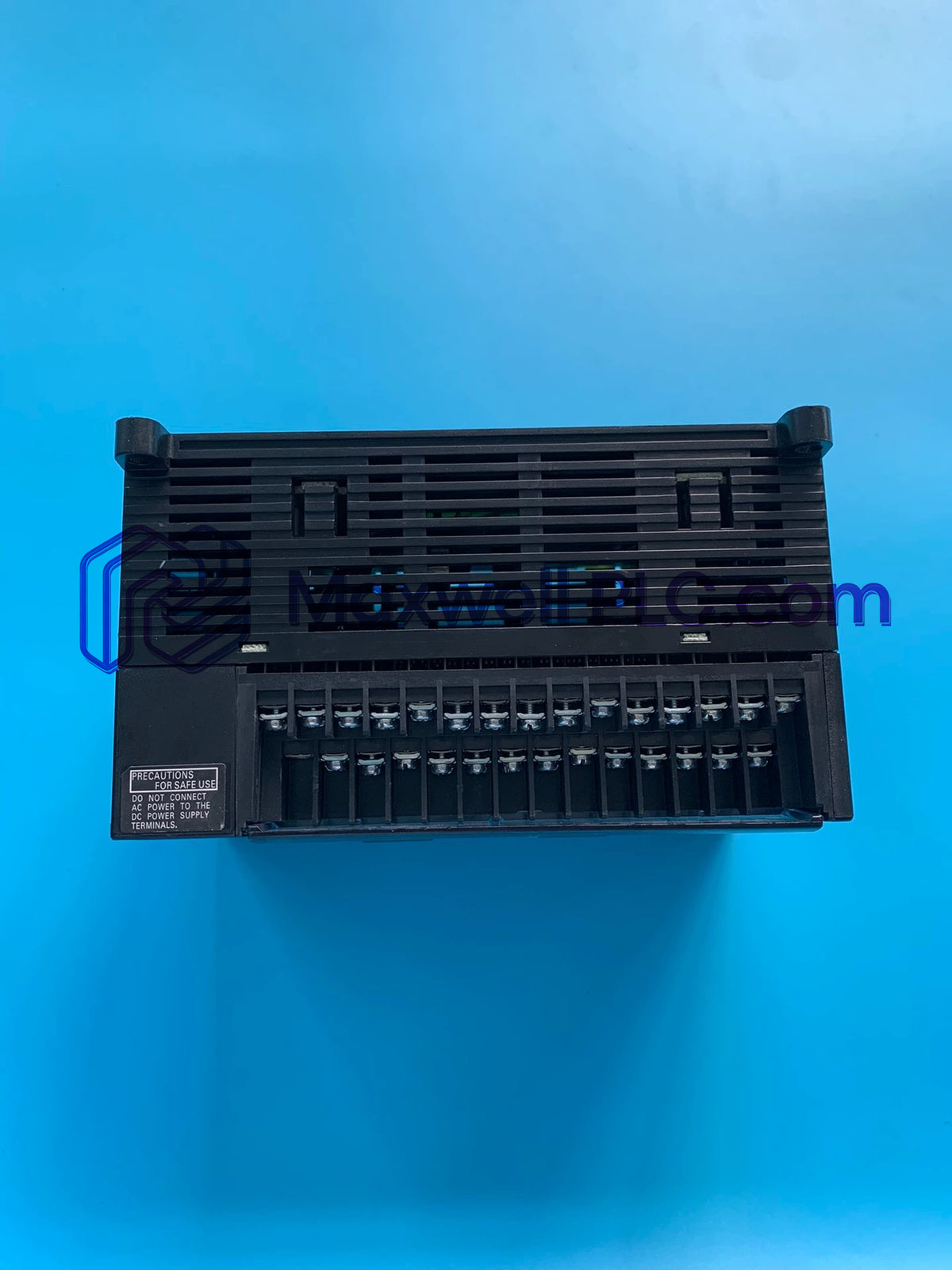

• قم بتوصيل وصلات الطاقة الرئيسية بأطراف الإدخال المحددة بـ 24 فولت تيار مستمر مع مراعاة قطبية الجهد الصارمة.
• قم بتوصيل الأسلاك الواقية من كابلات الإدخال بطرف التأريض الوظيفي (FE) لتقليل الضوضاء الكهربائية عالية التردد.

الأسئلة الشائعة الفنية

• س: ما هو متطلب إمداد طاقة الإدخال التشغيلي لنموذج وحدة المعالجة المركزية هذا؟

  ج: تعمل الوحدة بجهد إمداد اسمي يبلغ 24 فولت تيار مستمر، مع نطاق تشغيل مقبول يتراوح من 20.4 إلى 26.4 فولت تيار مستمر.

• س: ما هي السعة الإجمالية لقناة الإدخال/الإخراج المدمجة التي توفرها الوحدة الأساسية؟

  ج: تتضمن الأجهزة 40 قناة منفصلة مدمجة، تتكون من 24 مدخل تيار مستمر و 16 مخرج مرحل كهروميكانيكي.

• س: هل يمكن لهذه الوحدة الاحتفاظ ببرامج النظام عند إزالة الطاقة الخارجية؟

  ج: نعم، يتم تخزين برامج التطبيقات والمعلمات بشكل دائم في الذاكرة الداخلية غير المتطايرة عبر إجراءات ذاكرة الفلاش للبرامج الثابتة.

• س: ما هي المنافذ المادية المتاحة للبرمجة والاتصال التسلسلي؟

  ج: تأتي وحدة المعالجة المركزية قياسية مع منفذ طرفي USB 2.0 مدمج للبرمجة ومنفذ اتصال تسلسلي RS-232C.

• س: ما هو الحد الأقصى لتقدير الاتصال لمخارج المرحل الكهروميكانيكي؟

  ج: يدعم كل اتصال خرج مرحل تبديل الحمل المقاوم حتى 2 أمبير لكل نقطة عند حدود قصوى تبلغ 250 فولت تيار متردد أو 24 فولت تيار مستمر.

• س: هل تدعم وحدة المعالجة المركزية الأساسية تبديل وحدات التوسع أو كتل الأسلاك الساخنة؟

  ج: لا، يجب إيقاف تشغيل طاقة النظام قبل إدخال أو إزالة الكتل الطرفية ووحدات ناقل التوسع الجانبي الأيمن.

• س: ما هي أحجام الأسلاك الموصى بها للاستخدام مع أطراف براغي الإدخال/الإخراج الميدانية؟

  ج: قم بتوصيل الأسلاك الميدانية باستخدام أسلاك نحاسية صلبة أو مجدولة تتراوح مساحتها المقطعية من 0.2 إلى 1.5 مم مربع.

• س: كم عدد وحدات التوسع CP1W التي يمكن إضافتها إلى وحدة المعالجة المركزية هذه؟

  ج: يمكن توصيل ما يصل إلى ثلاث وحدات إدخال/إخراج توسيع من سلسلة CP1W أو وحدات تناظرية بموصل ناقل التوسع الجانبي الأيمن.
