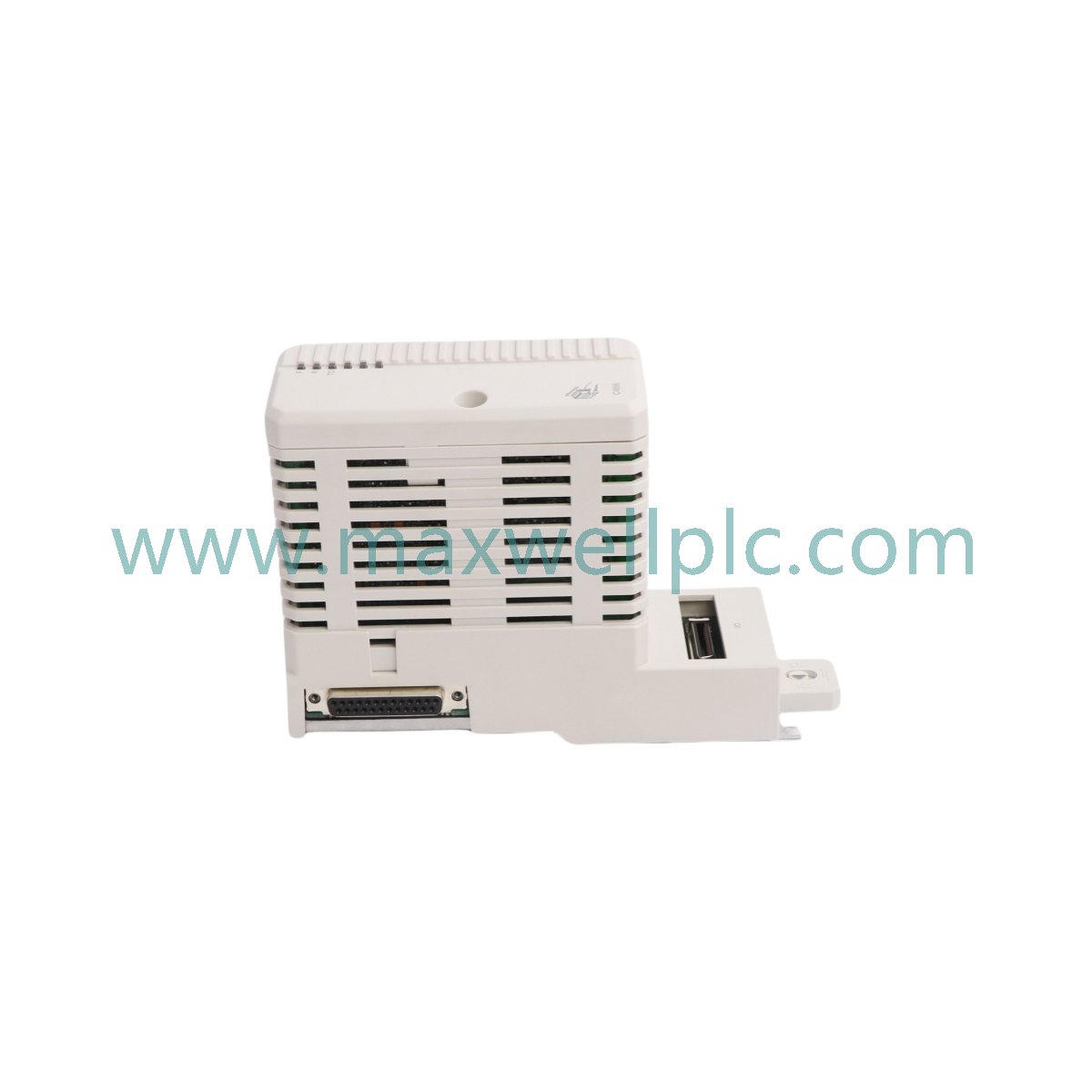

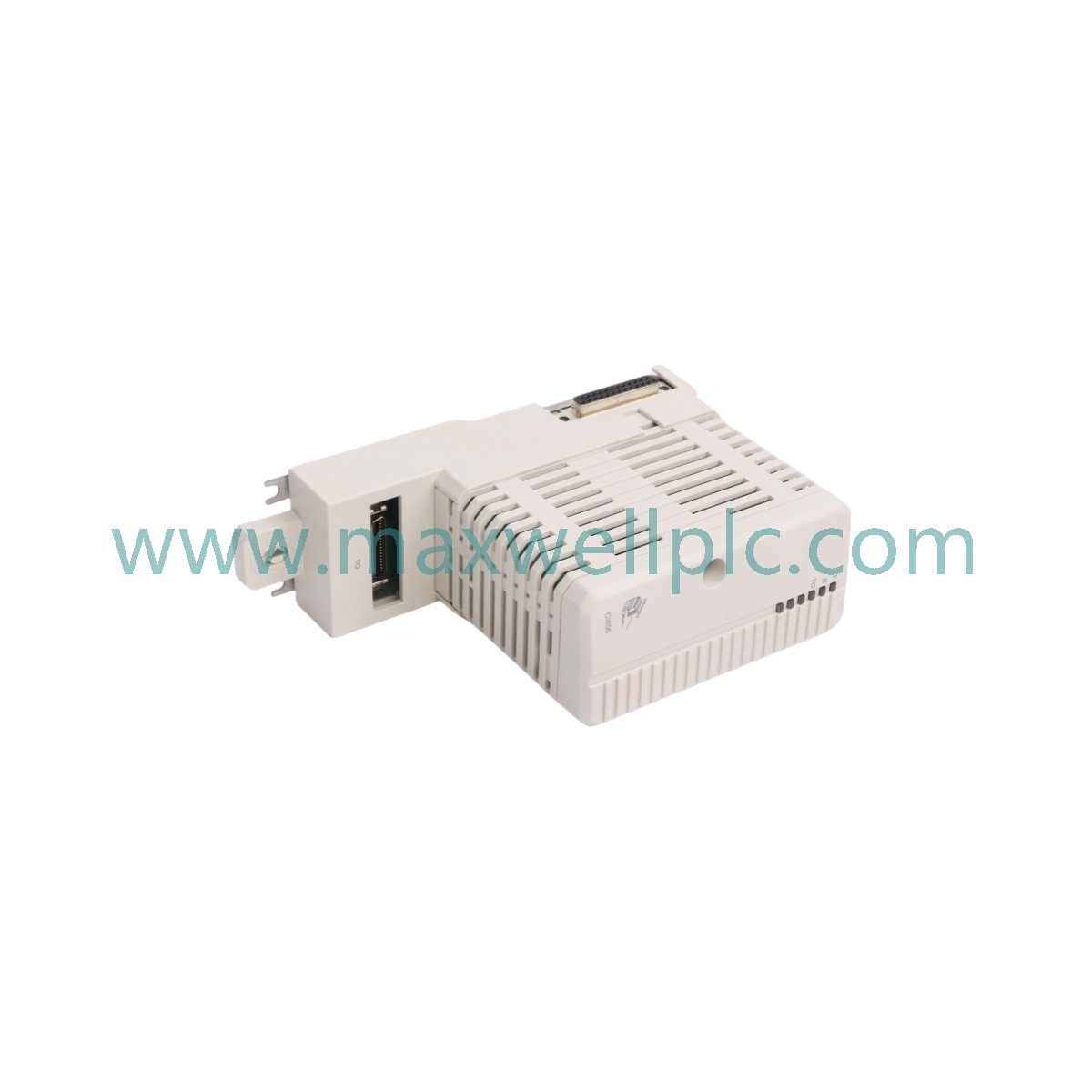

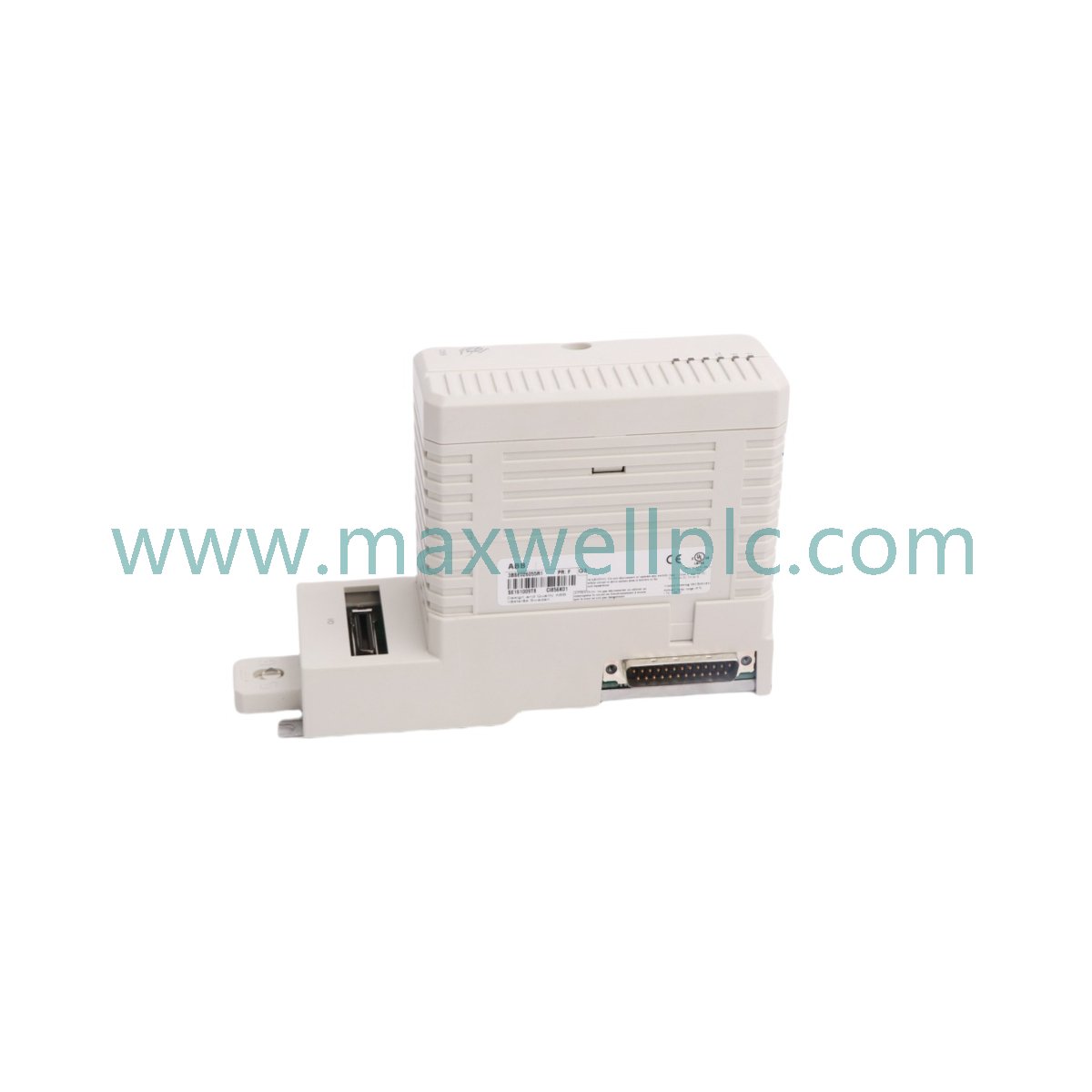

CI856K01 3BSE026055R1 طقم واجهة الإدخال/الإخراج S100 من ABB AC800M
-
الأبعاد: 14.5 × 18 × 15 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل ABB CI856K01 3BSE026055R1، والمفهرس أيضًا باسم مجموعة واجهة الإدخال/الإخراج CI856K01 S100، كمكون مادي مخصص لمعالجة الإشارات وتنفيذ اتصال الإدخال/الإخراج ضمن بنى التحكم الموزعة. تم تكوين ABB CI856K01 (مجموعة واجهة الإدخال/الإخراج CI856K01 S100) لتبادل البيانات عالي السرعة في الأنظمة الصناعية، ويوفر واجهة كهربائية مباشرة بين وحدات التحكم AC800M وعقد مجال الإدخال/الإخراج S100. تسهل الوحدة بروتوكولات الاتصال المحددة اللازمة للحفاظ على مراقبة العمليات وحلقات التحكم عبر منصات التشغيل الآلي المعقدة.
ملخص تكوين الوحدة
مجموعة CI856K01 عبارة عن تجميع مادي واحد يشتمل على وحدة الواجهة CI856 واللوحة الأساسية TP856. لا توجد لاحقات تكوين متغيرة لرقم هذا الجزء؛ التجميع ثابت لضمان التوافق مع بنية ناقل AC800M CEX.
مواصفات الأجهزة
| المعلمة | المواصفات |
| النموذج | CI856K01 (3BSE026055R1) |
| العلامة التجارية | ABB |
| الأصل | السويد |
| الوزن | 2.36 كجم |
| أبعاد الشحن | 14.5 × 18 × 15 سم |
| درجة حرارة التشغيل | حتى 55 درجة مئوية |
| استهلاك الطاقة | 120 مللي أمبير عند 24 فولت |
| سعة الإدخال/الإخراج | حتى 12 وحدة على ناقل CEX |
| نوع الموصل | Miniribbon بـ 36 سنًا |
| فئة الحماية | IP20 |
الاتصالات وتكامل اللوحة الخلفية
يستخدم CI856K01 سرعة اتصال ناقل اللوحة الخلفية المُحسَّنة للحفاظ على التزامن مع معالجات التحكم AC800M. تدعم بنيته توسيع كثافة الإدخال/الإخراج، مما يسمح بتوصيل وحدات واجهة متعددة على ناقل الاتصال CEX. تم تصميم الوحدة لتوافق الفلاش الثابت (firmware flash compatibility)، مما يضمن التوافق مع استراتيجيات التحكم الآلي الموحدة. يضمن تصميم الشبكة الحتمي هذا تقليل تأخيرات انتشار الإشارة أثناء عمليات فحص البيانات عالية التردد ودورات تنفيذ التحكم.
معلومات الطلب
-
وحدة الواجهة CI856
-
اللوحة الأساسية TP856
-
وثائق التثبيت
-
واجهة موصل Miniribbon بـ 36 سنًا
إرشادات التثبيت الميداني
-
التأريض: قم بتأمين اللوحة الأساسية للوحدة في ناقل التأريض الواقي للخزانة باستخدام موصل نحاسي منخفض المقاومة لضمان ربط متساوي الجهد.
-
الأسلاك: استخدم كابلات إشارة محمية لجميع توصيلات الإدخال/الإخراج S100. تأكد من أن موصل Miniribbon ذو 36 سنًا مثبت بالكامل لتجنب انقطاع الإشارة بسبب الاهتزاز.
-
التدريع: قم بإنهاء دروع الكابلات في مستوى تأريض الخزانة باستخدام مشابك موصلة لتخفيف التداخل الكهرومغناطيسي.
-
إدخال اللوحة الخلفية: تأكد من أن ناقل CEX غير مزود بالطاقة قبل تثبيت وحدة CI856 على اللوحة الأساسية TP856 لمنع حدوث قوس كهربائي أو تلف في المسامير.
-
البيئة: قم بالتشغيل في خزائن ذات تدفق هواء متحكم فيه لضمان عدم تجاوز درجات الحرارة المحيطة الحد الحراري البالغ 55 درجة مئوية.
الأسئلة المتداولة
-
س: هل يدعم CI856K01 خاصية التبديل السريع (hot-swap)؟
ج: لا، الوحدة لا تدعم التبديل السريع. يجب عزل ناقل CEX عن الطاقة قبل إزالة الوحدة أو تركيبها.
-
س: كيف تؤثر الوحدة على حمل طاقة اللوحة الخلفية؟
ج: تستهلك الوحدة 120 مللي أمبير من مصدر الطاقة 24 فولت. احسب إجمالي حمل ناقل CEX قبل إضافة وحدات واجهة متعددة إلى وحدة تحكم واحدة.
-
س: هل هناك تأخير في تبديل التكرار؟
ج: يتم التحكم في أداء التبديل بواسطة تكوين مشروع وحدة التحكم AC800M. ارجع إلى دليل برنامج النظام لمعرفة توقيت تجاوز الفشل المحدد.
-
س: هل تم تأكيد توافق البرامج الثابتة عبر الأجهزة؟
ج: يجب مزامنة إصدارات البرامج الثابتة مع برنامج التحكم AC800M. استخدم محطة العمل الهندسية للتحقق من التوافق قبل النشر.
-
س: هل توفر الوحدة عزل الإشارة؟
ج: تتضمن الوحدة عزلًا جلفانيًا داخليًا لفصل منطق ناقل CEX عن إشارات مجال الإدخال/الإخراج S100، مما يقلل من الضوضاء المشتركة.
-
س: هل توجد قيود على توصيل الأسلاك الميدانية لاتصال Miniribbon؟
ج: قلل طول كابل الشريط ذي 36 سنًا وتأكد من تثبيته لمنع التعب الميكانيكي أو الإزاحة في البيئات عالية الاهتزاز.
-
س: كيف يتم تحديد سعة ناقل CEX؟
ج: يدعم الناقل اثنتي عشرة وحدة واجهة CI856K01 كحد أقصى لكل سلسلة تحكم؛ لا تتجاوز هذا الحد لتجنب أخطاء التوقيت.
-
س: هل يمكن استخدام هذه الواجهة في التركيبات القديمة؟
ج: نعم، إنها متوافقة مع أنظمة الإدخال/الإخراج S100 الحالية عند استخدامها مع أنظمة التحكم AC800M.
