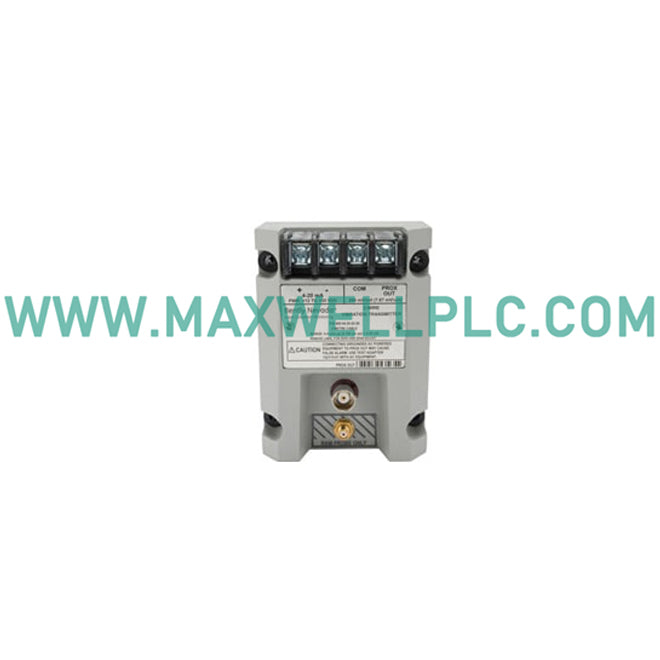

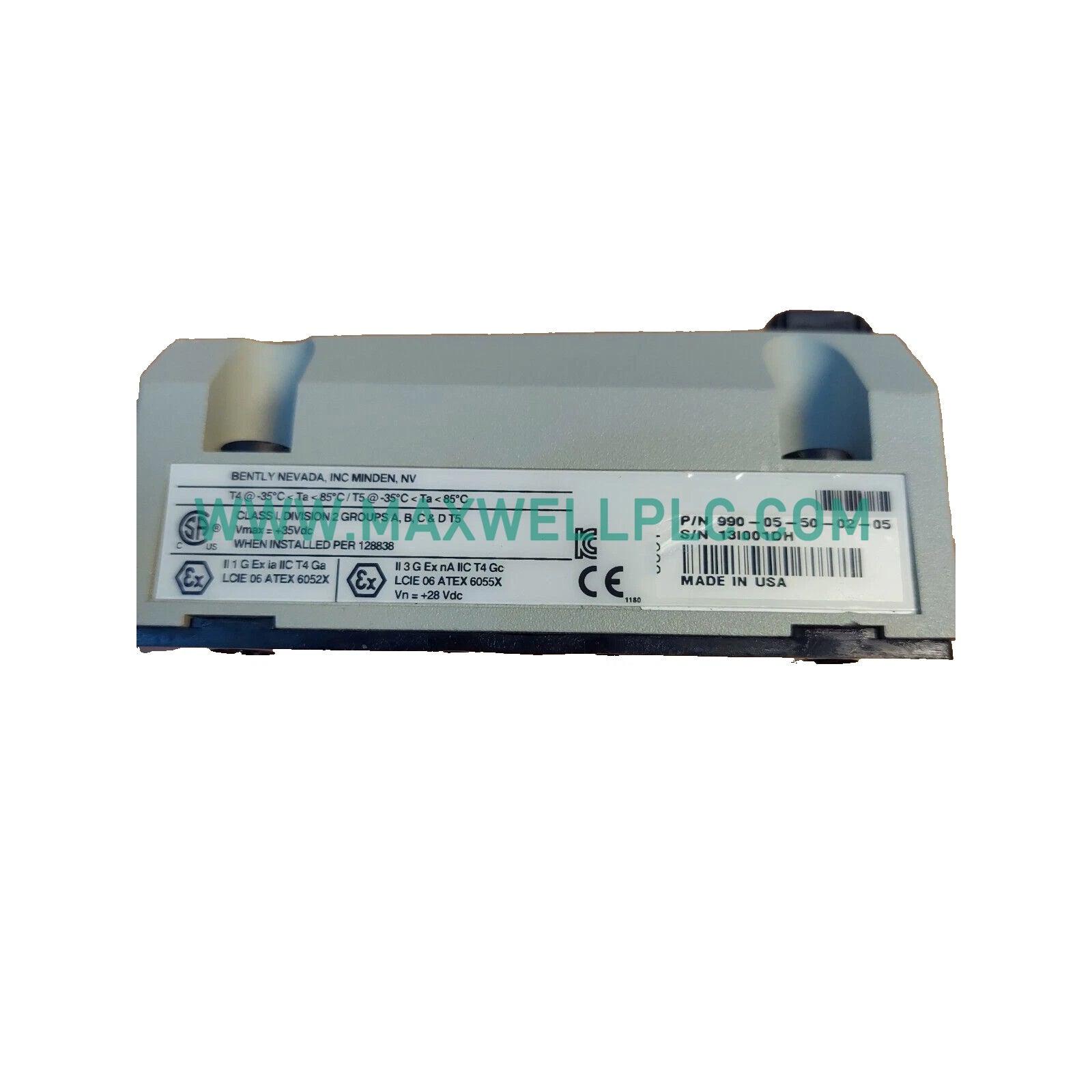

تم تكوين Bently Nevada 990-10-XX-01-00 MOD 163930-01 (جهاز إرسال الاهتزاز 990) لمهمة فنية محددة في اسم النظام/الشبكة، وهو يوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. وهو يعمل كجهاز سلكي، يعمل بحلقة كهربائية، يدمج وظيفة مستشعر Proximitor مباشرة في غلاف جهاز الإرسال، مما يلغي الحاجة إلى وحدة واجهة خارجية. تقبل الأجهزة مدخلات تناظرية من مسبار تقارب 3300 NSv وكابل التمديد المطابق له لإخراج إشارة تيار مستمر خطية مستمرة تبلغ 4-20 مللي أمبير تتناسب مع الاهتزاز الشعاعي الكلي من الذروة إلى الذروة.

خيارات التكوين والمعلمات

• 990: معرف السلسلة الأساسية لجهاز إرسال الاهتزاز التقاربي المتكامل.
• 10: خيار نطاق القياس الكامل الذي يحدد 0-10 ميل من الذروة إلى الذروة (0-250 ميكرومتر من الذروة إلى الذروة).
• XX: متغير طول الأجهزة الأساسية الذي يحدد تكوين المصنع بطول نظام كهربائي إجمالي يبلغ 5.0 أمتار (16.4 قدمًا) أو 7.0 أمتار (23.0 قدمًا).
• 01: خيار تركيب الهيكل الميكانيكي الذي يوفر مشابك سكة DIN مقاس 35 مم مثبتة مسبقًا.
• 00: تسمية موافقة الوكالة التي تشير إلى أن موافقات السلامة الهيكلية الخاصة ليست مطلوبة.
• MOD 163930-01: لاحقة تعديل المصنع التي تحدد مكونات الأجهزة المادية أو الإلكترونية الداخلية البديلة.

معلمات الهندسة

معايرة مسبار التيار الدوامي ومحاذاة المستشعر

يستخدم الجهاز 990-10-XX-01-00 MOD 163930-01 معايرة دقيقة لمسبار التيار الدوامي لتحويل إزاحات الفجوة الفيزيائية الديناميكية إلى بيانات قياس عن بعد خطية. أثناء التثبيت، يقوم فنيو الموقع بالتحقق من جهد الفجوة (أهداف -10 VDC) عبر أطراف PROX OUT وCOM غير المعزولة لضمان عمل مسبار 3300 NSv المطابق ضمن منطقة التشغيل الخطية المحسّنة. يعتمد النظام على قمع عالي للتداخل الداخلي لعزل الضوضاء الكهربائية الناتجة عن ديناميكيات الدوار عالية التردد. في حالة حدوث قطع مادي أو عطل في المسبار، تقوم دائرة Not OK/Signal Defeat المدمجة بخفض تيار الحلقة إلى ما دون حدود 4-20 مللي أمبير، مما يؤدي إلى تعطيل إنذارات الاهتزاز الخاطئة في نظام التحكم بالماكينة.

مكونات الحزمة

• 1 × وحدة إرسال 990-10-XX-01-00 MOD 163930-01
• 2 × مشابك تثبيت سكة DIN مقاس 35 مم مثبتة مسبقًا

مواصفات إعداد الحقل

بروتوكولات التأريض

• قم بتوصيل سلك تصريف درع الكابل فقط بحافلة التأريض النظيف للأجهزة داخل خزانة التحكم الرئيسية.
• لا تقم بتوصيل درع أو غلاف كابل التمديد بإطارات الآلات المادية لمنع حلقات التأريض الكهربائية المتداولة.

هندسة الأسلاك

• قم بتوجيه جميع كابلات حلقة جهاز الإرسال الميدانية داخل قنوات معدنية مستمرة مؤرضة لزيادة رفض التداخل الكهرومغناطيسي.
• حافظ على مسافة فصل مادية لا تقل عن 300 مم بين أسلاك الحلقة التناظرية وخطوط الطاقة ثلاثية الأطوار عالية الجهد.

الفصل التشغيلي

• تجاوز أو أوقف جميع مرحلات إيقاف تشغيل الماكينات الأوتوماتيكية النشطة في وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو نظام التحكم الموزع (DCS) قبل تعديل دبابيس توصيل الكتلة الطرفية.
• أحكم ربط جميع لوحات ضغط الكتلة الطرفية بإحكام لمنع الأعطال الميكانيكية الدقيقة من تشغيل دائرة Not OK.

الظروف البيئية

• قم بتركيب الأجهزة داخل صندوق وصلات ميداني واقٍ إذا تجاوزت البيئة الصناعية المحلية عتبة التشغيل المعايرة من -35 إلى +85 درجة مئوية.
• ضع الوحدة بعيدًا عن المواقع المعرضة لرذاذ الزيت عالي السرعة أو الصدمات الميكانيكية الشديدة أثناء الصيانة الروتينية.

الأسئلة المتداولة

• س: هل يمكن استخدام إشارة الإخراج 4-20 مللي أمبير من جهاز الإرسال 990 لتتبع معلمات مرحلة الماكينة؟

  ج: لا، يلتقط جهاز الإرسال بيانات سعة الذروة إلى الذروة الكلية فقط ولا يمكنه حساب بيانات المرحلة أو توفير تشخيصات ديناميكية متقدمة.

• س: ماذا يحدث لحلقة التحكم إذا قام فني بفصل مسبار التقارب بينما الوحدة قيد التشغيل؟

  ج: تتشغل دائرة Not OK على الفور، مما يجبر تيار الحلقة على الانخفاض لمنع الإنذارات الكاذبة أثناء إخطار نظام التحكم الموزع (DCS) بوجود عطل في المستشعر.

• س: هل من الضروري إعادة معايرة مقياس الجهد الصفري بعد ضبط مقياس الجهد المدى؟

  ج: لا، يتميز جهاز الإرسال بمقياسات جهد صفرية ومدى غير متفاعلة، مما يسمح بإجراء تعديلات مستقلة دون انجراف المعلمات المتقاطعة.

• س: كيف يتم الوصول إلى إشارة الاهتزاز الخام الديناميكية محليًا لاستكشاف أخطاء الماكينة وإصلاحها؟

  ج: يمكن للفنيين توصيل راسم الذبذبات أو محلل مباشرة بالموصل المحوري المدمج أو أطراف PROX OUT/COM غير المعزولة.

• س: هل يتطلب جهاز الإرسال هذا تحديثات للبرامج الثابتة أو مزامنة إصدار البرامج؟

  ج: لا، تستخدم الوحدة بنية دائرة الحالة الصلبة تناظرية بالكامل ولا تحتوي على رمز ميكروي قابل للبرمجة أو برامج ثابتة أو برامج تشغيل رقمية.

• س: هل يمكن لجهاز الإرسال سحب طاقته التشغيلية المطلوبة مباشرة من اللوحة الخلفية لرف المراقبة الخارجي؟

  ج: لا، الوحدة عبارة عن جهاز ميداني مستقل ذو سلكين يجب تشغيله خارجيًا عبر أسلاك حلقة التيار 4-20 مللي أمبير.

• س: ما هو الغرض المحدد من دبوس إدخال الاختبار المدمج في الكتلة الطرفية؟

  ج: يسمح الدبوس للفنيين بحقن موجة جهد ديناميكية خارجية من مولد لاختبار معايرة إخراج الحلقة دون تدوير عمود الماكينة.

• س: هل هناك حاجة إلى أدوات متخصصة للاتصال بكتل منافذ التشخيص المحلية؟

  ج: نعم، نظرًا لأن أطراف PROX OUT وCOM غير معزولة، يجب أن تتميز معدات الاختبار بمدخلات أرضية معزولة لتجنب تشويه الإشارة.
