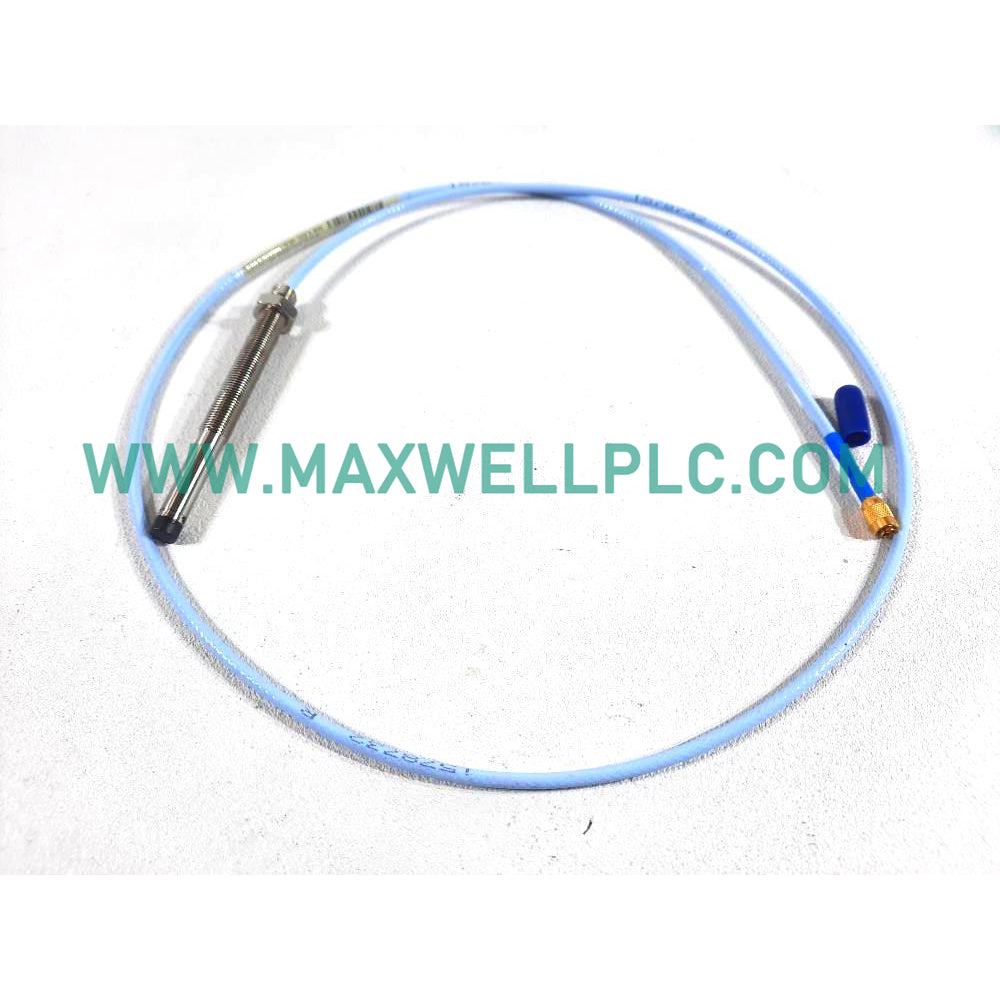

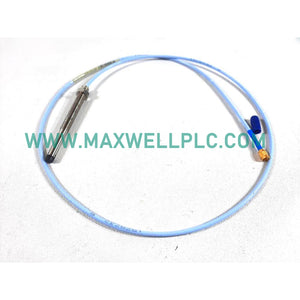

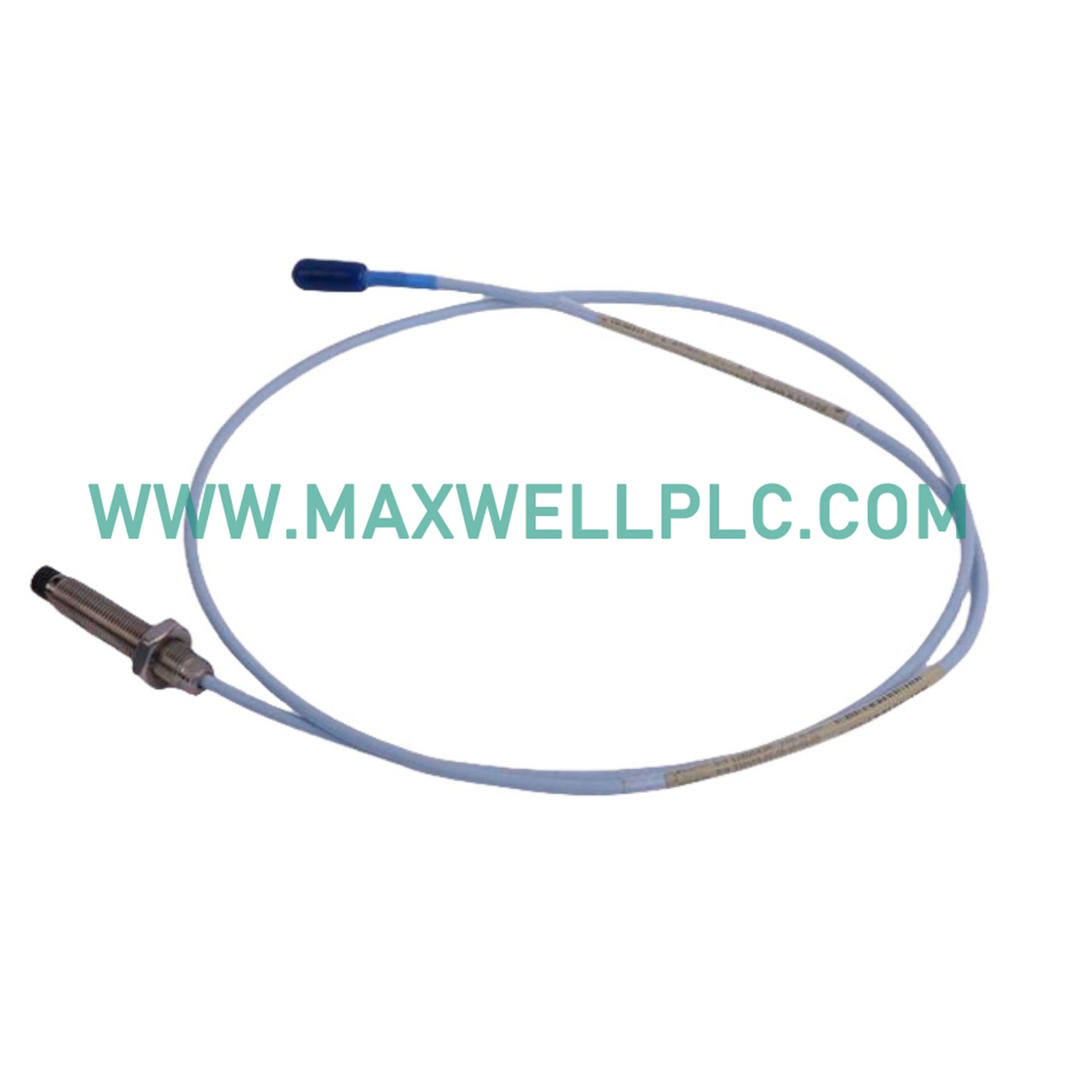

يعمل الكابل Bently Nevada 330930-060-06-05، والمُدرج أيضًا في الكتالوج تحت اسم 330930-060-06-05 Extention Cable، كمكون مادي مخصص لنقل الإشارات بين مجسات التقارب وأنظمة المراقبة ضمن منصات حماية الآلات.

مصفوفة تحديد الموديل

• 060: طول الكابل 6.0 أمتار (19.7 قدم).
• 06: كابل FluidLoc بدون درع من الفولاذ المقاوم للصدأ.
• 05: موافقات متعددة للوكالات.

المواصفات المادية

مقياس مسبار التيار الدوامي وديناميكيات الدوار

يحافظ كابل التمديد 330930-060-06-05 على معاوقة النظام اللازمة لدعم عامل مقياس 7.87 فولت/مم لأنظمة محول التقارب من Bently Nevada. لضمان تحليل دقيق لديناميكيات الدوار، يجب التحقق من الاتصال للحفاظ على جهد الفجوة المستهدف، عادةً -10 فولت تيار مستمر عند القياس عند مخرج المقرب. تم تصميم درع الكابل لقمع التداخل في التركيبات متعددة القنوات، مما يمنع حقن ضوضاء الإشارة من قنوات الاستشعار المجاورة. يلزم إنهاء مناسب لدرع الكابل للحفاظ على خطية القياس ومنع حلقات التأريض التي قد تؤدي إلى أخطاء في بيانات الاهتزاز.

معلومات الطلب

• 1 × كابل تمديد 330930-060-06-05
• 1 × وثائق واجهة الموصل

إرشادات التركيب الميداني

• إدارة الكابلات
  • مرر كابل التمديد عبر صواني الأجهزة المخصصة بعيدًا عن قنوات الطاقة ذات الجهد العالي.
  • ثبّت الكابل على فترات لا تتجاوز 30 سم باستخدام روابط كابل غير موصلة لتقليل إجهاد التعب الناجم عن الاهتزازات الميكانيكية.
• الإنهاء الكهربائي
  • افحص طرفي التوصيل المحوري بحثًا عن أي حطام أو تلوث عازل قبل توصيل الموصلات.
  • تأكد من أن الموصلات مثبتة بإحكام للحفاظ على مقاومة تلامس ثابتة.
• التأريض
  • تأكد من توصيل درع كابل التمديد بالأرض المشتركة عند طرف المقرب وفقًا لدليل تثبيت النظام.

الأسئلة الشائعة

• ما هو الغرض الأساسي من تصميم كابل FluidLoc؟

  يمنع تصميم FluidLoc انتقال سوائل المعالجة عبر غلاف الكابل عن طريق الخاصية الشعرية، مما يحمي الموصلات الداخلية من التدهور في البيئات القاسية.

• هل يمكن استخدام هذا الكابل مع أنظمة مراقبة غير تابعة لـ Bently Nevada؟

  تعتمد توافقية النظام على مطابقة المعاوقة ومتطلبات قياس المسبار؛ تحقق من مواصفات معاوقة الإدخال للشاشة المضيفة قبل التثبيت.

• هل يمكن تعديل طول الكابل ميدانيًا؟

  لا. سيؤدي تغيير طول الكابل إلى تعديل سعة وحث الحلقة، مما يؤثر بشكل مباشر على معايرة النظام ودقته.

• كيف يجب أن أتعامل مع فقدان الإشارة أو القراءة المتقطعة؟

  تحقق من الاتصال المادي عند المسبار والمقرب، وافحص الكابل بحثًا عن أي علامات تلف ميكانيكي أو سحق.

• ماذا يجب أن يكون جهد الفجوة لهذا النظام؟

  جهد الفجوة المستهدف هو عادةً -10 فولت تيار مستمر؛ تأكد من ذلك مقابل ورقة معايرة المحول المحددة المرفقة مع المسبار.

• هل هذا الكابل مناسب للاستخدام في مناطق درجات الحرارة العالية؟

  تم تصنيف التجميع للتشغيل حتى +177 درجة مئوية؛ تأكد من أن المسار المختار يتجنب الاتصال المباشر بخطوط البخار أو مصادر الحرارة الشديدة.

• هل يتطلب الكابل احتياطات تأريض محددة؟

  يجب تأريض الدرع فقط عند طرف المقرب لمنع حلقات التأريض التي يمكن أن تدخل ضوضاء كهربائية إلى إشارة المراقبة.

• هل يمكن استخدام الكابل لقياس الموضع المحوري؟

  نعم، هذا الكابل التمديدي متوافق مع كل من تكوينات قياس الاهتزاز الشعاعي والموضع المحوري ضمن سلسلة 3300.
